高压直流输电系统逆变站 最后断路器跳闸装置配置原则

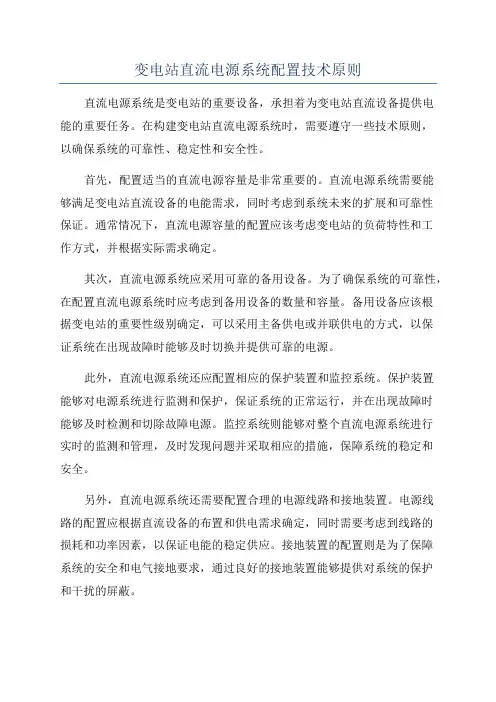

变电站直流电源系统配置技术原则直流电源系统是变电站的重要设备，承担着为变电站直流设备提供电能的重要任务。

在构建变电站直流电源系统时，需要遵守一些技术原则，以确保系统的可靠性、稳定性和安全性。

首先，配置适当的直流电源容量是非常重要的。

直流电源系统需要能够满足变电站直流设备的电能需求，同时考虑到系统未来的扩展和可靠性保证。

通常情况下，直流电源容量的配置应该考虑变电站的负荷特性和工作方式，并根据实际需求确定。

其次，直流电源系统应采用可靠的备用设备。

为了确保系统的可靠性，在配置直流电源系统时应考虑到备用设备的数量和容量。

备用设备应该根据变电站的重要性级别确定，可以采用主备供电或并联供电的方式，以保证系统在出现故障时能够及时切换并提供可靠的电源。

此外，直流电源系统还应配置相应的保护装置和监控系统。

保护装置能够对电源系统进行监测和保护，保证系统的正常运行，并在出现故障时能够及时检测和切除故障电源。

监控系统则能够对整个直流电源系统进行实时的监测和管理，及时发现问题并采取相应的措施，保障系统的稳定和安全。

另外，直流电源系统还需要配置合理的电源线路和接地装置。

电源线路的配置应根据直流设备的布置和供电需求确定，同时需要考虑到线路的损耗和功率因素，以保证电能的稳定供应。

接地装置的配置则是为了保障系统的安全和电气接地要求，通过良好的接地装置能够提供对系统的保护和干扰的屏蔽。

最后，直流电源系统还需要注意对环境条件的适应性。

变电站通常处于恶劣的环境条件下，如高温、高湿、强电磁干扰等，因此直流电源系统的配置需要考虑到环境因素的影响，例如选用抗高温、防潮、抗干扰的设备和材料，以确保系统的可靠性和稳定性。

总之，变电站直流电源系统的配置技术原则主要包括配置适当的容量、可靠的备用设备、完善的保护装置和监控系统、合理的电源线路和接地装置以及适应环境条件等。

通过遵守这些原则，能够提高系统的可靠性和安全性，保证变电站的正常运行。

高压直流输电系统控制保护整定技术规程1. 引言高压直流输电系统是一种高效、稳定的输电方式，具有输送大容量、远距离、低损耗等优势。

为了确保高压直流输电系统的安全运行，需要制定一套科学、合理的控制保护整定技术规程。

本文将对高压直流输电系统的控制保护整定技术进行全面详细、完整深入的介绍。

2. 控制保护整定技术的重要性高压直流输电系统是电力系统中的重要组成部分，其稳定运行对于保障电力供应的可靠性至关重要。

控制保护整定技术的合理应用可以提高系统的稳定性，降低故障风险，确保系统的安全运行。

因此，制定一套科学、合理的控制保护整定技术规程对于高压直流输电系统的运行和管理具有重要意义。

3. 控制保护整定技术规程的编制原则制定高压直流输电系统控制保护整定技术规程时，需要遵循以下原则：•安全性原则：确保系统的安全运行是制定技术规程的首要原则。

规程中应包含可靠的控制保护措施，以保护系统免受故障和意外情况的影响。

•稳定性原则：保持系统的稳定运行是制定技术规程的核心原则。

规程中应包含合理的控制策略和整定参数，以确保系统在各种工况下都能保持稳定。

•经济性原则：合理利用资源，降低运行成本是制定技术规程的重要原则。

规程中应包含经济有效的控制保护方案，以最大程度地提高系统的运行效率。

•可操作性原则：规程应具备可操作性，方便运维人员实施。

规程中应包含清晰的操作指南和参数设置方法，以便于实际应用。

4. 控制保护整定技术规程的内容高压直流输电系统控制保护整定技术规程的内容应包括以下方面：4.1 控制策略•控制模式：规定高压直流输电系统的控制模式，包括整流侧和逆变侧的控制方式。

•调节策略：规定控制系统的调节策略，包括电流控制、电压控制、功率控制等。

•控制参数：规定各个控制参数的取值范围和整定方法，确保系统的稳定运行。

4.2 保护策略•故障检测：规定故障检测的方法和准则，包括过流保护、过压保护、短路保护等。

•故障定位：规定故障定位的方法和准则，包括故障测距、故障类型识别等。

变电站直流电源系统配置技术原则一、背景介绍直流电源是变电站的重要组成部分，负责为电气设备和保护装置供电，保证变电站的正常运行。

直流电源系统的配置技术原则是确保直流电源的可靠性、安全性和经济性的基础，也是影响变电站整体电力系统质量的重要因素。

二、配置技术原则1.容量匹配原则：直流电源系统的容量应根据所需供电设备的功率需求和负荷持续时间确定，确保系统容量足够满足变电站的供电要求。

同时，应考虑负荷的增长潜力，避免容量不足的问题。

2.可靠性原则：直流电源系统应具备良好的可靠性，能够在意外情况发生时提供可靠的供电保障。

为此，应采取冗余设计原则，包括备用电源、备用电池等，确保在主电源发生故障或停电时能够实现无间断供电。

3.安全性原则：直流电源系统的配置应考虑安全系数，避免因故障或其他原因导致电源失效或供电不稳定，造成电气设备的故障甚至损坏。

同时，应设置适当的保护装置和监控系统，及时发现和解决问题。

4.经济性原则：在满足供电要求的前提下，直流电源系统的配置应尽量节约投资和运维成本。

可通过降低设备造价、提高设备的效能和利用现有设备等方式实现经济性的配置。

5.适应性原则：直流电源系统的配置应具备良好的适应性，能够适应不同负荷特性和工作环境。

应根据具体情况选择合适的电源类型和配置方式，以及合理的电压、电流等参数。

6.规范性原则：直流电源系统的配置应符合国家相关标准和规范要求，如《输变电工程施工及验收规范》、《电力工艺设备可靠性导则》等，确保配置过程合规、合理。

三、实施建议1.在配置直流电源系统时，要结合变电站的实际情况和需求，制定详细的配置方案，确保系统的可靠性、安全性和经济性。

2.配置直流电源系统时，应充分考虑设备的负载特性和需求，确保容量的匹配，避免容量不足或过剩的问题。

3.在配置直流电源系统时，应选用质量可靠、性能稳定的设备，确保系统的可靠性和长期运行。

4.配置直流电源系统时，应合理选择备用电源和备用电池的数量和容量，确保在主电源发生故障或停电时能够实现无间断供电。

直流输电控制保护系统功能介绍一、直流输电基本概念二、直流保护功能的配置及说明一、直流输电基本概念1、直流输电类型•常规两端直流输电背靠背直流输电系统1、直流输电类型1、直流输电类型多端直流输电系统2、换流站主设备•换流的主要设备——换流器（四重阀）2、换流站主设备•换流的主要设备——换流器（双重阀）2、换流站主设备•换流的主要设备——换流变2、换流站主设备•换流变伸入阀厅的换流变套管2、换流站主设备•三广直流惠州站单相双绕组换流变2、换流站主设备•平波电抗器•直流滤波器交流滤波器3、±500kV直流输电直流运行方式常规直流共有5种运行方式：•双极大地回线运行方式•单极大地回线运行方式（极I、极II）•单极金属回线运行方式（极I、极II）常用功率控制方式有3种：•双极功率控制•单极功率控制•单极电流控制4、±500kV直流输电直流部分主接线图5、±500kV直流输电交流场主接线图6、±800kV直流输电主接线图复龙换流站侧奉贤换流站侧复奉直流极线路复奉直流极线路接地极7、简单的控制概念•整流站控制直流系统的电流。

•逆变站控制直流系统的电压。

•通常，每极直流输送功率定义为整流侧功率。

二、直流保护功能的配置及说明直流保护配置目前国网系统运行直流输电系统保护配置情况：•三取二。

•使用切换逻辑。

•完全双重化配置。

保护三取二逻辑保护切换逻辑保护完全双重化配置换流站所包含保护•直流保护（换流变阀侧绕组之间的区域，除直流滤波器）•换流变压器保护•直流滤波器保护•交流滤波器保护•交流滤波器母线保护•断路器保护•交流线路保护•母线保护换流站内保护的分区换流阀区直流线路区金属回线区接地极线区双极中性母线连接区直流滤波器区极中性母线区极高压母线区换流变区保护的配置原则测量的典型配置直流滤波器UacIDPIDNCUDNUDLIDLIDNEIDLIDME IDGNDIANE IDEL1IDEL2NBS NBGSMRTBGRTS直流滤波器UDN IDNENBS极1极2UDLIVYIVDY Y Y DUacIDPIDNCIVYIVDY Y Y D保护的配置原则要求：•配置要求：不存在死区，不存在未被保护的故障情况（全面性）。

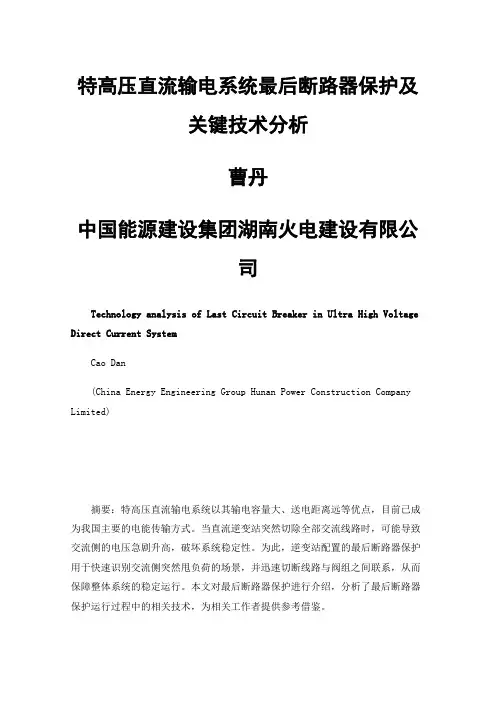

特高压直流输电系统最后断路器保护及关键技术分析曹丹中国能源建设集团湖南火电建设有限公司Technology analysis of Last Circuit Breaker in Ultra High Voltage Direct Current SystemCao Dan(China Energy Engineering Group Hunan Power Construction Company Limited)摘要：特高压直流输电系统以其输电容量大、送电距离远等优点，目前已成为我国主要的电能传输方式。

当直流逆变站突然切除全部交流线路时，可能导致交流侧的电压急剧升高，破坏系统稳定性。

为此，逆变站配置的最后断路器保护用于快速识别交流侧突然甩负荷的场景，并迅速切断线路与阀组之间联系，从而保障整体系统的稳定运行。

本文对最后断路器保护进行介绍，分析了最后断路器保护运行过程中的相关技术，为相关工作者提供参考借鉴。

关键词：特高压直流输电系统，最后断路器保护1 引言我国幅员辽阔，东西部能源分配极度不平衡，风、光、煤炭等自然能源储备集中分布在西部地区，而高负荷、高密度的用电需求则集中在东部平原地区。

特/超高压直流输电线路以其造价相对较低，具备大容量、远距离的送电能力，且避免了交流输电系统的功角稳定问题，是我国目前交直流混联电网的主要输电网架[1]。

实际上，目前的特/超高压直流输电线路仍然存在一些问题。

在其正常稳定运行的过程中，交流侧线路与换流阀之间的断路器维持闭合状态。

当逆变站设备发生某些故障，导致逆变站交流侧负荷突然全部丢失，即最后一条交流线路发生跳闸。

此时，由于换流母线上通常配有大量无功补偿设备，逆变器仍然继续运行，直流系统持续向逆变测输入电流，大量功率将流向无功补偿设备，从而导致交流电压急剧升高，危及一次设备的安全[2]。

随着我国特高压输电网架的迅速发展，当前的交直流混联系统结构愈加复杂。

逆变站作为特高压直流输电系统的关键核心，其交流侧的甩负荷问题不容忽视。

变电站直流电源系统配置技术原则要点直流电源是变电站中的一个重要组成部分，用于向电网供电、给保护设备和自控设备供电。

如何配置合理的直流电源系统，对于保证变电站电力系统的安全稳定运行至关重要。

本文将从变电站直流电源系统配置的技术原则要点进行介绍。

一、直流电源系统简介变电站的直流电源系统通常由两部分组成：主电源和备用电源。

主电源一般分为两级，包括高压整流、低压整流和高低压隔离等设备，用于向电网供电；备用电源则包括蓄电池组和备用发电机，用于在主电源故障或停电时提供有限的备用电力支持。

直流电源系统的配置涉及到电源选择、电源质量、电源互备、电池容量等多个方面，下面将重点介绍一些配置的技术原则要点。

二、直流电源的选择在直流电源的选择方面，应首先考虑主电源和备用电源的选择。

主电源和备用电源一般都需要选择可靠性高、稳定性好、能耗低的直流电源。

高压整流器和低压整流器的输出电压应该稳定，并且需要具有较低的波动度和噪声，以确保供电的质量。

备用电源一般应选用容量较大、自放电率低的蓄电池组和可靠性高的发电机。

三、直流电源的质量直流电源的质量对于整个电力系统的运行非常重要。

为了保证直流电源的质量，应尽可能在变电站的主电源和备用电源上采用精密的电源质量监测仪器或设备，监测关键参数如电压、电流、功率等，及时发现电源的质量问题并进行处理。

此外，在购买直流电源的过程中，应注意选择质量可靠的厂商和品牌。

四、直流电源的互备变电站的直流电源需要配置备用电源，以确保在主电源故障或停电时，保护设备和自控设备能够继续工作。

备用电源通常选用蓄电池组和发电机，必须配置合理的充电和放电装置，确保备用电源能够及时投入使用。

在配置上，还应设置一些自动切换装置，以实现主备电源自动切换，避免手动操作过程中可能引起的错误。

五、直流电池的容量蓄电池组是备用电源的核心部分之一，直接影响到备用电源的可靠性。

蓄电池组的容量应根据变电站设备用电负荷量的大小及备用电源的切换时间来确定。

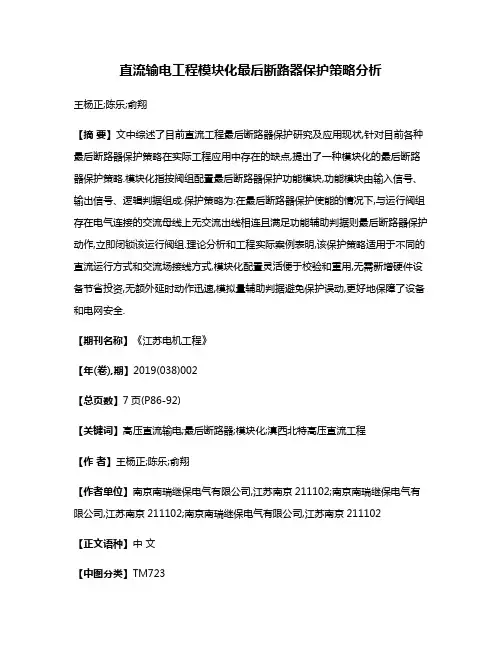

直流输电工程模块化最后断路器保护策略分析王杨正;陈乐;俞翔【摘要】文中综述了目前直流工程最后断路器保护研究及应用现状,针对目前各种最后断路器保护策略在实际工程应用中存在的缺点,提出了一种模块化的最后断路器保护策略.模块化指按阀组配置最后断路器保护功能模块,功能模块由输入信号、输出信号、逻辑判据组成.保护策略为:在最后断路器保护使能的情况下,与运行阀组存在电气连接的交流母线上无交流出线相连且满足功能辅助判据则最后断路器保护动作,立即闭锁该运行阀组.理论分析和工程实际案例表明,该保护策略适用于不同的直流运行方式和交流场接线方式,模块化配置灵活便于校验和重用,无需新增硬件设备节省投资,无额外延时动作迅速,模拟量辅助判据避免保护误动,更好地保障了设备和电网安全.【期刊名称】《江苏电机工程》【年(卷),期】2019(038)002【总页数】7页(P86-92)【关键词】高压直流输电;最后断路器;模块化;滇西北特高压直流工程【作者】王杨正;陈乐;俞翔【作者单位】南京南瑞继保电气有限公司,江苏南京211102;南京南瑞继保电气有限公司,江苏南京211102;南京南瑞继保电气有限公司,江苏南京211102【正文语种】中文【中图分类】TM7230 引言高压直流输电工程中，在直流带负荷运行工况下，若逆变侧交流场某台断路器因偷跳、故障等原因分开或线路对侧断路器因故分开，导致运行阀组与交流场所有出线都失去电气联系，由于换流母线上的交流滤波器无法立即切除，会引起站内交流系统过压，严重影响设备安全[1—6]，该台断路器被称为最后断路器。

为避免最后断路器分开引起的交流过压问题，在逆变站一般都会配置最后断路器保护，尽快闭锁该运行阀组，保证设备安全[7—9]。

目前直流输电工程中，直流断路器保护一般基于如下3种设计原理。

(1) 通过收集交流场间隔开关刀闸状态、保护动作等信号，将出现最后断路器的工况人工列举或自动枚举出来，以此作为最后断路器保护的判据，这是目前实际工程应用较多的方法。

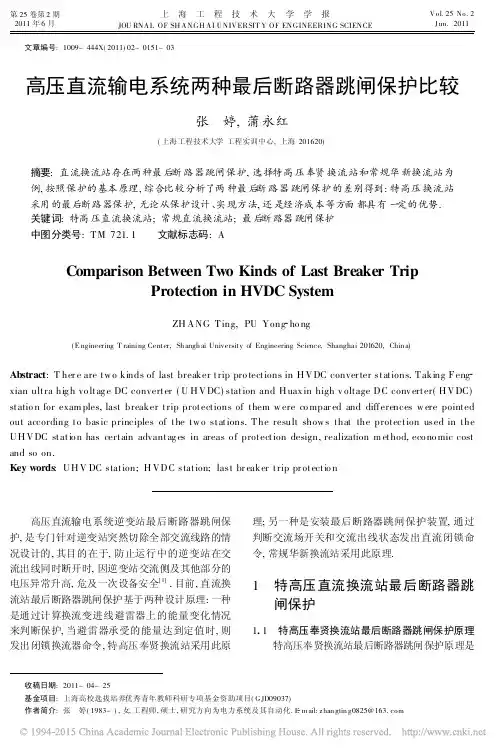

第25卷第2期2011年6月上 海 工 程 技 术 大 学 学 报JOU RNAL OF SH ANGH AI UNIVERSIT Y OF ENGINEERING SCIENCEVol.25No.2J un.2011文章编号:1009-444X(2011)02-0151-03收稿日期:2011-04-25基金项目:上海高校选拔培养优秀青年教师科研专项基金资助项目(GJD09037)作者简介:张 婷(1983-),女,工程师,硕士,研究方向为电力系统及其自动化.E m ail:z han gtin g0825@高压直流输电系统两种最后断路器跳闸保护比较张 婷,蒲永红(上海工程技术大学工程实训中心,上海201620)摘要:直流换流站存在两种最后断路器跳闸保护,选择特高压奉贤换流站和常规华新换流站为例,按照保护的基本原理,综合比较分析了两种最后断路器跳闸保护的差别得到:特高压换流站采用的最后断路器保护,无论从保护设计、实现方法,还是经济成本等方面都具有一定的优势.关键词:特高压直流换流站;常规直流换流站;最后断路器跳闸保护中图分类号:TM 721.1 文献标志码:AComparison Between Two Kinds of Last Breaker TripProtection in HVDC SystemZH ANG Ting,PU Yong ho ng(E ngineering T raining Center,Sh angh ai University of Engineering Science,Shanghai 201620,Chin a)Abstract :T her e are tw o kinds of last breaker trip pro tections in H VDC conver ter stations.Taking Feng xian ultra hig h vo ltag e DC converter (U H VDC)station and H uax in high v oltage DC conv erter(H VDC)statio n for exam ples,last breaker trip protections of them w ere co mpar ed and differences w ere pointed out according to basic principles of the tw o stations.The result show s that the protection used in the UH VDC statio n has certain advantag es in areas o f protection design,realization m ethod,eco no mic cost and so on.Key words :UH V DC station;H VDC station;last br eaker trip pr otectio n高压直流输电系统逆变站最后断路器跳闸保护,是专门针对逆变站突然切除全部交流线路的情况设计的,其目的在于,防止运行中的逆变站在交流出线同时断开时,因逆变站交流侧及其他部分的电压异常升高,危及一次设备安全[1].目前,直流换流站最后断路器跳闸保护基于两种设计原理:一种是通过计算换流变进线避雷器上的能量变化情况来判断保护,当避雷器承受的能量达到定值时,则发出闭锁换流器命令,特高压奉贤换流站采用此原理;另一种是安装最后断路器跳闸保护装置,通过判断交流场开关和交流出线状态发出直流闭锁命令,常规华新换流站采用此原理.1 特高压直流换流站最后断路器跳闸保护1.1 特高压奉贤换流站最后断路器跳闸保护原理特高压奉贤换流站最后断路器跳闸保护原理是上海工程技术大学学报第25卷通过采集换流变进线电压和换流变进线避雷器的泄漏电流,计算避雷器所承受的能量.当换流变进线电压和避雷器的泄漏电流达到启动定值,同时避雷器所承受的能量超过限值时,断路器跳闸保护动作.1.2 奉贤换流站最后断路器跳闸保护逻辑奉贤换流站最后断路器跳闸保护逻辑位于CCP 的PCIA 板卡的DSP 处理器中,其保护动作逻辑如图1所示.图1 奉贤换流站最后断路器保护逻辑图Fig.1 Logic figure of last breaker tripprotection in Fengxian station1)避雷器所承受能量计算过程当[(IAA C _FILT _L1(采样电流)>INT _START(PUBLIC)(电流限值))&(UAC_10(采样电压)>H IGH _U AC(PU BLIC)(电压限值)]时,功率W =(IAAC_FILT _L1)*(UA C1_IN _MV )并传至积分模块进行运算;L1_ARRESTER_ENERGY(PU BLIC)(避雷器能量)=10W d t .当L1_ARREST ER_ENERGY (PU BLIC) 3.4M J 时,LLDP_BL_L1(A 相避雷器最后断路器跳闸信号)为1;当时间在1s 内,避雷器所承受的能量未达到定值时,前一时间的L1_ARREST ER_ENERGY (PUBLIC)能量值将经由反馈回路并在触发脉冲的作用下,进行清零.2)最后断路器跳闸动作出口逻辑只有同时满足以下条件时,LLDP_BL (PUB LIC)=1,最后断路器跳闸保护出口.!LLDP_BL_(L1/L2/L3)任意一个为1,即A,B,C 三相中任意一相的能量 3.4MJ.∀UAC_10>H IGH _UAC (PUBLIC)=578kV,即换流变进线电压大于578kV.#LLDP_SET_A CT IVE(PU BLIC)=1,即最后断路器跳闸保护在运行状态.∃RECT(整流器)=0.由上述逻辑判断分析可知:只要避雷器的能量超过定值,系统就会自动认定%逆变站交流线路已丢失&,最后断路器跳闸保护动作;避雷器在电压或电流任何一个采集量过限,但能量未超过定值的前提下,不会触发保护动作;保护动作时不用考虑对方变电站线路、断路器的状态.2 常规直流换流站最后断路器跳闸保护2.1 常规换流站最后断路器跳闸概述常规直流换流站为防止逆变站在特殊运行工况下,出现丢失交流送出通道引起的电压异常,从而危及一次设备安全的情况发生[2],配置最后断路器跳闸装置.其设计原理是以本地交流出线断路器的跳闸命令及其状态作为主要判断依据.如果检测到这条交流出线断路器断开或收到断开命令,则最后断路器跳闸装置动作,启动动作时序,发出了直流系统紧急停运命令[3-4].2.2 华新换流站最后断路器跳闸装置系统配置华新换流站共有两条交流出线,即华渡5115线和新渡5116线,送往黄渡变电站.黄渡站和华新站的最后断路器跳闸装置均配备有A,B 两套系统,两套系统功能一致,各自独立,互为备用.黄渡站每套系统由1台RCS 992A 主机、1台RCS 990A 从机和1台RCS 990G 从机组成.RCS 990A 从机用于接入线路的PT,CT 模拟量,以及判断故障线路的保护动作信号;RCS 990G 从机用于接入判断运行状态的开关、隔离刀闸位置与保护跳闸开关(手跳、三跳、失灵、非电量)等信息.华新站每套系统由1台RCS 992A 主机和1台RCS 990A 从机组成.对于华新站而言,交流场控制主机A CP 负责采集站内交流场开关、刀闸位置和交流线路电流等信息,并通过现场总线送给极控制主机PCP 进行逻辑运算.如果两回交流出线的最后一个断路器即将断开,则执行双极闭锁指令.对于黄渡站而言,其状态由站内(黄渡站)最后断路器保护装置来判断.如果黄渡站去华新站的两回交流进线最后一个断路器即将断开,则通过光纤发送立即闭锁(emer gency sw itch off,ESOF)信号到华新站对应的保护装置(RCS 992A),再由华新站从机RCS 990A 开∋152∋第2期张 婷,等:高压直流输电系统两种最后断路器跳闸保护比较出跳闸接点,通过交流场控制主机ACP,送往极控制主机PCP直接闭锁双极换流阀.由此可知,华新站、黄渡站站内均设有最后断路器保护装置并联络通信.具体配置如图2所示.图2 黄渡站(华新站最后断路器跳闸保护配置Fig.2 Configuration of last breaker trip protectionbetween Huangdu and Huaxin stations3 两种最后断路器跳闸保护的比较)800kV特高压奉贤换流站的最后断路器跳闸保护原理和技术实现等各方面与常规直流输电工程有较大的差别.3.1 保护原理比较特高压换流站最后断路器跳闸保护的原理为计算换流变进线避雷器上的能量变化情况,当避雷器承受的能量达到定值时,发出闭锁换流器命令.此原理明确,实现方式简单.常规换流站最后断路器跳闸保护的原理为安装最后断路器跳闸保护装置,通过判断交流场开关、交流出线和对端变电站交流场开关状态,发出直流闭锁命令.此原理信息采集量大,计算复杂. 3.2 实现方法比较特高压换流站最后断路器跳闸保护直接通过HiDraw软件编程,程序放置于CCP中PCIA板卡的DSP处理器中,动作快,程序修改起来也简单方便.常规换流站最后断路器跳闸保护除了在H iDraw软件中有相应程序外,还安装了接受对站闭锁命令的保护装置,并且对站也装有该保护装置.当最后断路器保护装置接收到对站发来的ES OF信号后,会立即闭锁双极,不需经过判别,这就增加了保护误动的可能性.3.3 通道比较特高压换流站最后断路器跳闸保护无需采集对端变电站交流场的状态,只计算本站换流变进线避雷器的能量,因此无需和对站进行通信.由于常规换流站最后断路器跳闸保护装置要接收对站保护装置发来的信号,因此需通过光纤通道传输跳闸命令.一旦通道故障,保护的相关功能将无法实现,影响保护性能.3.4 成本比较特高压换流站最后断路器跳闸保护,采用计算换流变进线避雷器的能量,只需在避雷器接地端加装CT即可,成本较低.常规站最后断路器跳闸保护,需要在本站和对端交流站装设最后断路器跳闸保护装置,为保证传输信号的实时性与准确性,两端系统均采用冗余设计并加以光纤通道,保护装置投资较大,成本较高.4 结 语本文介绍了目前高压直流输电系统的两种最后断路器保护,分别以特高压奉贤换流站、常规华新换流站为例,从最后断路器跳闸保护的原理、逻辑等方面,将两种最后断路器跳闸保护进行比较,综合分析了两种保护的差别异同.两种最后断路器跳闸保护均可达到闭锁直流换流阀,保护一次设备安全的目的,但特高压换流站所采用的原理,无论从保护设计、实现方法,还是经济成本等方面都具有一定的优势[5].随着换流站负担的交流出线日益增多,为了达到保护线路安全并降低生产成本的目的,研究更加可靠、及时的最后断路器跳闸保护技术已成为趋势,奉贤换流站的尝试可为直流输电技术的发展带来重要的参考价值和借鉴意义.参考文献:[1] 刘云,王明新,曾南超.高压直流输电系统逆变站最后断路器跳闸装置配置原则[J].电网技术,2006,30(6):35-40.[2] 朱子述.电力系统过电压[M].上海:上海交通大学出版社,1995.[3] 李兴,陈世元,张鹏,等.高压直流工程换流站交流开关场最后开关/线路保护运行分析[J].继电器,2005,33(4):66-70.[4] 中国电力科学研究院.灵宝站最后断路器保护(含安稳装置)试验实施方案[Z].北京:中国电力科学研究院,2005.[5] 闫少明,张秋琼.换流站交流开关场最后断路器/线路保护逻辑分析[J].贵州电力技术,2009,12(12):6-7.∋153∋。

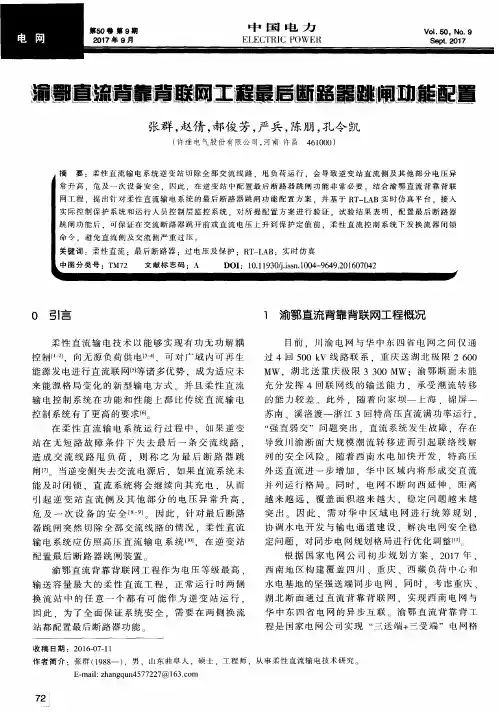

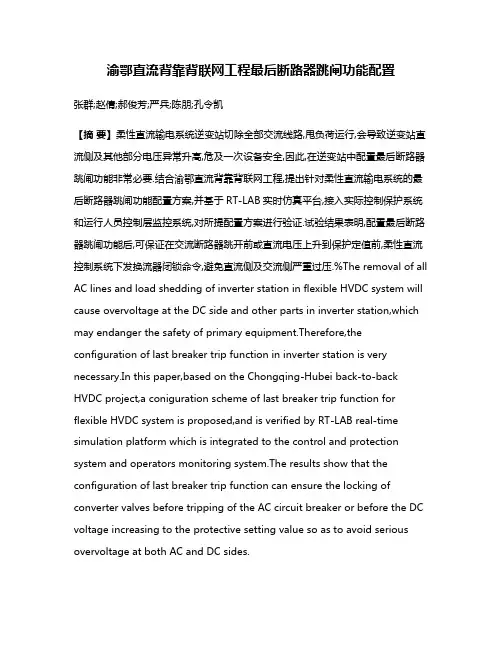

渝鄂直流背靠背联网工程最后断路器跳闸功能配置张群;赵倩;郝俊芳;严兵;陈朋;孔令凯【摘要】柔性直流输电系统逆变站切除全部交流线路,甩负荷运行,会导致逆变站直流侧及其他部分电压异常升高,危及一次设备安全,因此,在逆变站中配置最后断路器跳闸功能非常必要.结合渝鄂直流背靠背联网工程,提出针对柔性直流输电系统的最后断路器跳闸功能配置方案,并基于RT-LAB实时仿真平台,接入实际控制保护系统和运行人员控制层监控系统,对所提配置方案进行验证.试验结果表明,配置最后断路器跳闸功能后,可保证在交流断路器跳开前或直流电压上升到保护定值前,柔性直流控制系统下发换流器闭锁命令,避免直流侧及交流侧严重过压.%The removal of all AC lines and load shedding of inverter station in flexible HVDC system will cause overvoltage at the DC side and other parts in inverter station,which may endanger the safety of primary equipment.Therefore,the configuration of last breaker trip function in inverter station is very necessary.In this paper,based on the Chongqing-Hubei back-to-back HVDC project,a coniguration scheme of last breaker trip function for flexible HVDC system is proposed,and is verified by RT-LAB real-time simulation platform which is integrated to the control and protection system and operators monitoring system.The results show that the configuration of last breaker trip function can ensure the locking of converter valves before tripping of the AC circuit breaker or before the DC voltage increasing to the protective setting value so as to avoid serious overvoltage at both AC and DC sides.【期刊名称】《中国电力》【年(卷),期】2017(050)009【总页数】5页(P72-76)【关键词】柔性直流;最后断路器;过电压及保护;RT-LAB;实时仿真【作者】张群;赵倩;郝俊芳;严兵;陈朋;孔令凯【作者单位】许继电气股份有限公司,河南许昌461000;许继电气股份有限公司,河南许昌461000;许继电气股份有限公司,河南许昌461000;许继电气股份有限公司,河南许昌461000;许继电气股份有限公司,河南许昌461000;许继电气股份有限公司,河南许昌461000【正文语种】中文【中图分类】TM72柔性直流输电技术以能够实现有功无功解耦控制[1-2]，向无源负荷供电[3-4]，可对广域内可再生能源发电进行直流联网[5]等诸多优势，成为适应未来能源格局变化的新型输电方式。

站用交直流专题：直流断路器配置原则（五）群友来自：电网公司、发电集团、设备厂家、设计院、电科院、高等学校、电建公司、工厂企业等电力同行。

讨论主题：继电保护原理、现场施工、反措执行、故障分析、整定计算、运行维护、检修调试、调度控制、事故处理、录波解析、保护事故报告与论文等技术问题，同时拥有自动化、网络通信、站用交直流、泛在电力物联网等专业进行技术交流。

群内原则：仅限技术问题、回避隐私信息、请勿长期潜水、严禁任何链接。

专题学习一、直流断路器配置原则1.1 直流断路器配置总体要求a)直流回路应采用具有自动脱扣功能的直流断路器，严禁采用交流空气断路器。

b)除蓄电池出口总熔断器以外，其余均为直流专用断路器。

当直流断路器与蓄电池出口总熔断器配合时，应考虑动作特性的不同，对级差做适当调整。

c)直流电源系统开关应选用优质高分断直流断路器，上下级断路器应满足选择性配合要求，各断路器应配备跳闸报警触点，一个站的直流断路器原则上应选用同一制造厂系列产品。

d)馈线开关带报警及辅助信号触点，有信号指示通断状态并配采集模块采集位置及跳闸信号，采集模块通过通信发信号到总监控单元。

1.2 直流断路器保护整定直流断路器应具有速断保护和过电流保护功能，可带有辅助触点和报警触点。

1.3 直流断路器选择1.3.1 额定电压应大于或等于回路的最高工作电压。

1.3.2 额定电流应大于回路的最大工作电流。

a)蓄电池出口回路应按蓄电池1h放电率电流选择。

并应按事故放电初期（1min）放电电流校验保护动作的安全性，且应与直流馈线回路保护电器相配合。

b)断路器电磁操动机构的合闸回路，可按0.3倍额定合闸电流选择，但直流断路器过载脱扣时间应大于断路器固有合闸时间。

c)直流电动机回路，可按电动机的额定电流选择。

d)断流能力应满足直流系统短路电流的要求。

1.3.3 各级断路器的保护动作电流和动作时间应满足选择性要求，考虑上、下级差的配合，且应有足够的灵敏系数。
