电力系统中断路器的控制

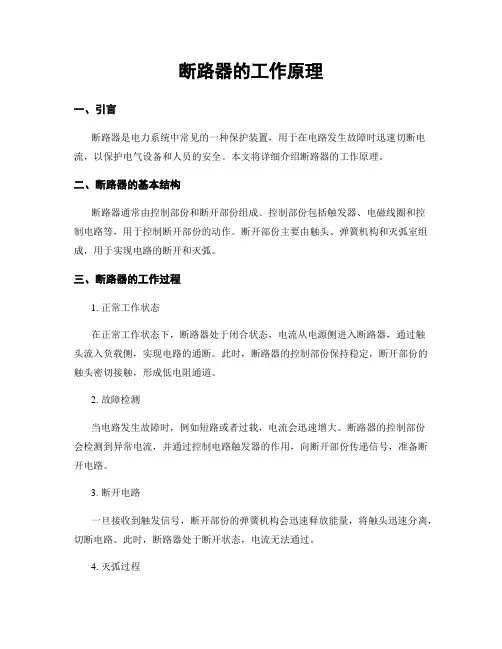

断路器的工作原理一、引言断路器是电力系统中常见的一种保护装置，用于在电路发生故障时迅速切断电流，以保护电气设备和人员的安全。

本文将详细介绍断路器的工作原理。

二、断路器的基本结构断路器通常由控制部份和断开部份组成。

控制部份包括触发器、电磁线圈和控制电路等，用于控制断开部份的动作。

断开部份主要由触头、弹簧机构和灭弧室组成，用于实现电路的断开和灭弧。

三、断路器的工作过程1. 正常工作状态在正常工作状态下，断路器处于闭合状态，电流从电源侧进入断路器，通过触头流入负载侧，实现电路的通断。

此时，断路器的控制部份保持稳定，断开部份的触头密切接触，形成低电阻通道。

2. 故障检测当电路发生故障时，例如短路或者过载，电流会迅速增大。

断路器的控制部份会检测到异常电流，并通过控制电路触发器的作用，向断开部份传递信号，准备断开电路。

3. 断开电路一旦接收到触发信号，断开部份的弹簧机构会迅速释放能量，将触头迅速分离，切断电路。

此时，断路器处于断开状态，电流无法通过。

4. 灭弧过程断开电路后，电流仍然存在，会形成电弧。

为了避免电弧对设备造成损坏，断路器的灭弧室会采取一系列措施，如使用灭弧剂或者磁场等，将电弧迅速熄灭。

5. 复位过程在故障被排除后，需要将断路器复位，使其恢复到闭合状态。

复位过程中，断路器的弹簧机构会重新收紧，触头再次接触，形成通路，使电流能够重新流动。

四、断路器的工作原理解析断路器的工作原理可以通过以下几个方面解析：1. 热保护断路器内部通常设置有热保护装置，当电流超过额定值时，热保护装置会感应到温度升高，并触发断路器的动作，切断电路。

这样可以避免电气设备因过载而损坏。

2. 电磁吸合断路器的控制部份通常包含电磁线圈，当控制电路向电磁线圈提供电流时，电磁线圈会产生磁场，吸引断开部份的触头，使其闭合。

当控制电路断开电流时，磁场消失，触头会被弹簧机构分离，实现断开电路。

3. 灭弧原理断开电路后，电弧会形成。

为了迅速熄灭电弧，断路器的灭弧室通常采用灭弧剂或者磁场等方式。

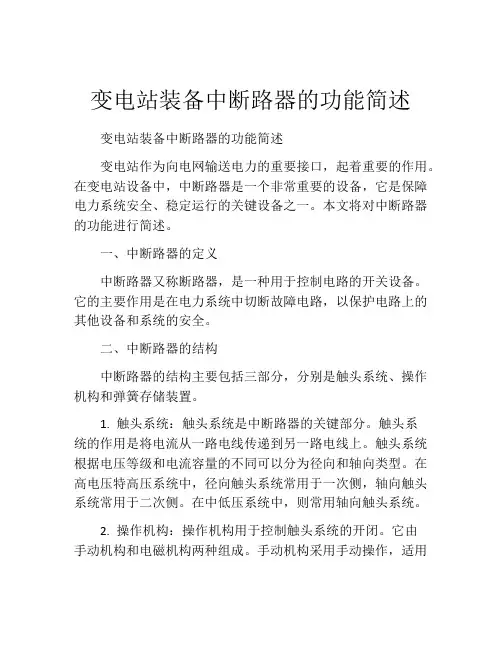

变电站装备中断路器的功能简述变电站装备中断路器的功能简述变电站作为向电网输送电力的重要接口，起着重要的作用。

在变电站设备中，中断路器是一个非常重要的设备，它是保障电力系统安全、稳定运行的关键设备之一。

本文将对中断路器的功能进行简述。

一、中断路器的定义中断路器又称断路器，是一种用于控制电路的开关设备。

它的主要作用是在电力系统中切断故障电路，以保护电路上的其他设备和系统的安全。

二、中断路器的结构中断路器的结构主要包括三部分，分别是触头系统、操作机构和弹簧存储装置。

1. 触头系统：触头系统是中断路器的关键部分。

触头系统的作用是将电流从一路电线传递到另一路电线上。

触头系统根据电压等级和电流容量的不同可以分为径向和轴向类型。

在高电压特高压系统中，径向触头系统常用于一次侧，轴向触头系统常用于二次侧。

在中低压系统中，则常用轴向触头系统。

2. 操作机构：操作机构用于控制触头系统的开闭。

它由手动机构和电磁机构两种组成。

手动机构采用手动操作，适用于小电流变电站，而电磁机构则广泛应用于一次侧大电流开关和二次侧中小电流开关。

3. 弹簧存储装置：弹簧存储装置主要用于使中断路器开合操作时具有一定的冲力，保证中断路器可以迅速打开或关闭。

弹簧存储装置的种类很多，例如磁体弹簧存储机构、液压弹簧机构、气体弹簧机构等。

三、中断路器的功能1. 切断故障电路：如果电力系统中某一电路出现故障，中断路器可以自动切断该电路。

这样可以保护其他设备，防止故障扩大，保证电力系统的安全通畅。

2. 维护电力设备：在电力设备进行检修、维护的时候，中断路器可以切断电路，确保设备维护时的安全性。

3. 实现分段控制：在电力系统中需要进行分段控制的时候，可以通过中断路器来切断电路，实现分段控制。

4. 联锁保护：中断路器具有联锁保护功能。

当中断路器发生故障或出现其它问题时，联锁保护会使中断路器切断电路，避免电力系统出现更大的事故。

综上所述，中断路器是变电站设备中非常重要的一部分。

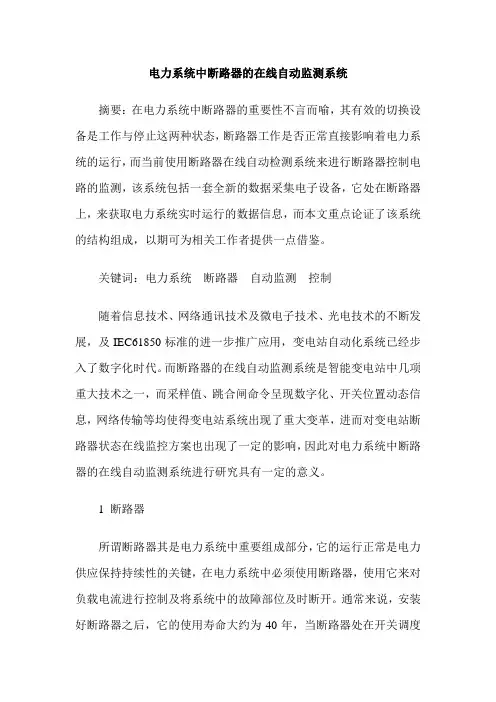

电力系统中断路器的在线自动监测系统摘要：在电力系统中断路器的重要性不言而喻，其有效的切换设备是工作与停止这两种状态，断路器工作是否正常直接影响着电力系统的运行，而当前使用断路器在线自动检测系统来进行断路器控制电路的监测，该系统包括一套全新的数据采集电子设备，它处在断路器上，来获取电力系统实时运行的数据信息，而本文重点论证了该系统的结构组成，以期可为相关工作者提供一点借鉴。

关键词：电力系统断路器自动监测控制随着信息技术、网络通讯技术及微电子技术、光电技术的不断发展，及IEC61850标准的进一步推广应用，变电站自动化系统已经步入了数字化时代。

而断路器的在线自动监测系统是智能变电站中几项重大技术之一，而采样值、跳合闸命令呈现数字化、开关位置动态信息，网络传输等均使得变电站系统出现了重大变革，进而对变电站断路器状态在线监控方案也出现了一定的影响，因此对电力系统中断路器的在线自动监测系统进行研究具有一定的意义。

1 断路器所谓断路器其是电力系统中重要组成部分，它的运行正常是电力供应保持持续性的关键，在电力系统中必须使用断路器，使用它来对负载电流进行控制及将系统中的故障部位及时断开。

通常来说，安装好断路器之后，它的使用寿命大约为40年，当断路器处在开关调度强烈的转换站时，其运行状态必然频繁出现改变，但是断路器并不具备智能，它是利用保护继电器来完成执行动作的，首先由保护继电器将系统中的故障检测出来，其次将对应的断路器打开以隔绝故障，最后使得系统可安全运行，另外，短路器是由电力系统工作人员进行远程操作或者现场维护人员进行操作，如果断路器不能按照命令进行开合，那么必然会导致操作开关出现中断，进而造成不完整的控制动作产生或致使解除故障失败，最终使得故障存在时间远远的超出了系统可承受的故障时间。

另外断路器的误操作可能引起系统功能出现不利变化，导致系统处在不正常状态，也可能引起停电故障。

2 系统组成结构在线自动监测系统分为两大部分：（1）硬件部分，主要包括智能电子设备和数据存储计算机通信；（2）软件部分；对具有相同动作的断路器运行的实际情况进行自动分析。

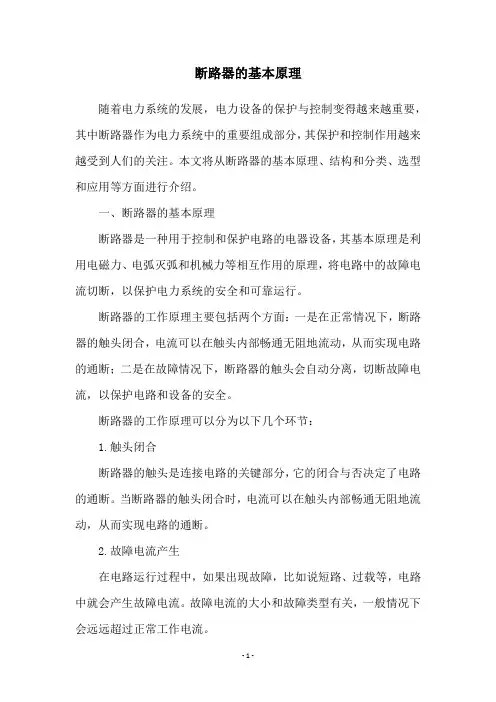

断路器的基本原理随着电力系统的发展，电力设备的保护与控制变得越来越重要，其中断路器作为电力系统中的重要组成部分，其保护和控制作用越来越受到人们的关注。

本文将从断路器的基本原理、结构和分类、选型和应用等方面进行介绍。

一、断路器的基本原理断路器是一种用于控制和保护电路的电器设备，其基本原理是利用电磁力、电弧灭弧和机械力等相互作用的原理，将电路中的故障电流切断，以保护电力系统的安全和可靠运行。

断路器的工作原理主要包括两个方面：一是在正常情况下，断路器的触头闭合，电流可以在触头内部畅通无阻地流动，从而实现电路的通断；二是在故障情况下，断路器的触头会自动分离，切断故障电流，以保护电路和设备的安全。

断路器的工作原理可以分为以下几个环节：1.触头闭合断路器的触头是连接电路的关键部分，它的闭合与否决定了电路的通断。

当断路器的触头闭合时，电流可以在触头内部畅通无阻地流动，从而实现电路的通断。

2.故障电流产生在电路运行过程中，如果出现故障，比如说短路、过载等，电路中就会产生故障电流。

故障电流的大小和故障类型有关，一般情况下会远远超过正常工作电流。

3.电磁力作用当电路中出现故障电流时，断路器内部的电磁机构会受到电磁力的作用，从而引起机构的运动。

这个过程需要一定的时间，通常为几毫秒到几十毫秒不等。

4.触头分离随着电磁机构的运动，断路器的触头会逐渐分离，从而切断故障电流。

触头的分离速度非常快，通常为每秒几十米到几百米不等。

5.电弧灭弧在触头分离的过程中，由于电路中的电流不会立即消失，会在触头之间产生电弧。

电弧是一种非常高温的等离子体，可以烧毁触头和周围的绝缘材料，对电路和设备造成严重的损坏。

因此，断路器内部还配备了灭弧装置，用于将电弧迅速熄灭，以保护电路和设备的安全。

6.机械力作用当电弧熄灭后，断路器的机械机构会受到机械力的作用，将触头重新合拢，恢复电路的通断功能。

这个过程同样需要一定的时间，通常为几十毫秒到几百毫秒不等。

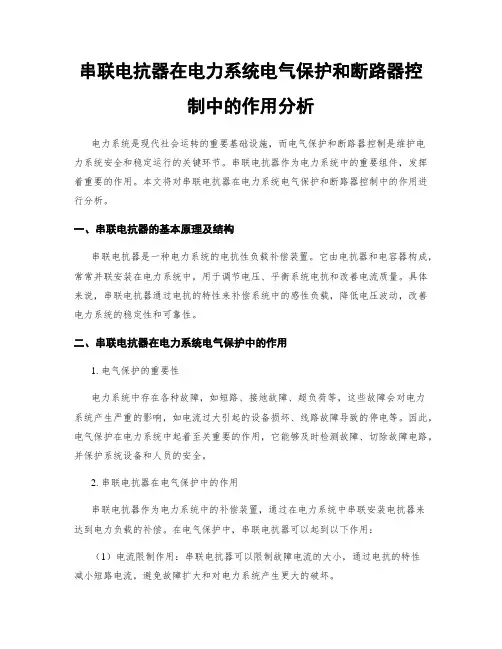

串联电抗器在电力系统电气保护和断路器控制中的作用分析电力系统是现代社会运转的重要基础设施，而电气保护和断路器控制是维护电力系统安全和稳定运行的关键环节。

串联电抗器作为电力系统中的重要组件，发挥着重要的作用。

本文将对串联电抗器在电力系统电气保护和断路器控制中的作用进行分析。

一、串联电抗器的基本原理及结构串联电抗器是一种电力系统的电抗性负载补偿装置。

它由电抗器和电容器构成，常常并联安装在电力系统中，用于调节电压、平衡系统电抗和改善电流质量。

具体来说，串联电抗器通过电抗的特性来补偿系统中的感性负载，降低电压波动，改善电力系统的稳定性和可靠性。

二、串联电抗器在电力系统电气保护中的作用1. 电气保护的重要性电力系统中存在各种故障，如短路、接地故障、超负荷等，这些故障会对电力系统产生严重的影响，如电流过大引起的设备损坏、线路故障导致的停电等。

因此，电气保护在电力系统中起着至关重要的作用，它能够及时检测故障、切除故障电路，并保护系统设备和人员的安全。

2. 串联电抗器在电气保护中的作用串联电抗器作为电力系统中的补偿装置，通过在电力系统中串联安装电抗器来达到电力负载的补偿。

在电气保护中，串联电抗器可以起到以下作用：（1）电流限制作用：串联电抗器可以限制故障电流的大小，通过电抗的特性减小短路电流，避免故障扩大和对电力系统产生更大的破坏。

（2）电能负荷分配作用：串联电抗器能够在电气系统中均匀分配电能负荷，避免局部电流过大或过小，提高系统的稳定性。

（3）限制电压波动作用：串联电抗器通过调节电压波动，保持电力系统电压的稳定性，避免电压过高或过低对电力设备造成损害。

三、串联电抗器在断路器控制中的作用断路器控制是电力系统中重要的保护手段之一，它能够及时切断电力系统中的故障电路，保护系统设备和人员的安全。

而串联电抗器在断路器控制中也发挥着重要的作用。

1. 故障电路的切除当电力系统中发生故障时，需要断路器及时切除故障电路，以保护电力设备和系统的安全。

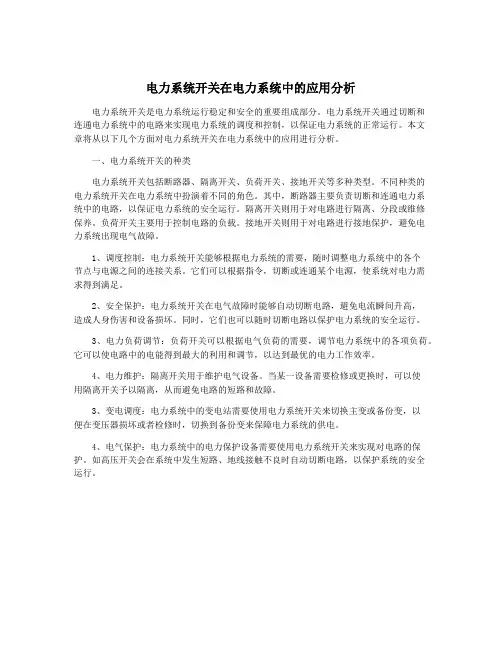

电力系统开关在电力系统中的应用分析电力系统开关是电力系统运行稳定和安全的重要组成部分。

电力系统开关通过切断和连通电力系统中的电路来实现电力系统的调度和控制，以保证电力系统的正常运行。

本文章将从以下几个方面对电力系统开关在电力系统中的应用进行分析。

一、电力系统开关的种类电力系统开关包括断路器、隔离开关、负荷开关、接地开关等多种类型。

不同种类的电力系统开关在电力系统中扮演着不同的角色。

其中，断路器主要负责切断和连通电力系统中的电路，以保证电力系统的安全运行。

隔离开关则用于对电路进行隔离、分段或维修保养。

负荷开关主要用于控制电路的负载。

接地开关则用于对电路进行接地保护，避免电力系统出现电气故障。

1、调度控制：电力系统开关能够根据电力系统的需要，随时调整电力系统中的各个节点与电源之间的连接关系。

它们可以根据指令，切断或连通某个电源，使系统对电力需求得到满足。

2、安全保护：电力系统开关在电气故障时能够自动切断电路，避免电流瞬间升高，造成人身伤害和设备损坏。

同时，它们也可以随时切断电路以保护电力系统的安全运行。

3、电力负荷调节：负荷开关可以根据电气负荷的需要，调节电力系统中的各项负荷。

它可以使电路中的电能得到最大的利用和调节，以达到最优的电力工作效率。

4、电力维护：隔离开关用于维护电气设备。

当某一设备需要检修或更换时，可以使用隔离开关予以隔离，从而避免电路的短路和故障。

3、变电调度：电力系统中的变电站需要使用电力系统开关来切换主变或备份变，以便在变压器损坏或者检修时，切换到备份变来保障电力系统的供电。

4、电气保护：电力系统中的电力保护设备需要使用电力系统开关来实现对电路的保护。

如高压开关会在系统中发生短路、地线接触不良时自动切断电路，以保护系统的安全运行。

断路器控制回路超详细讲解断路器控制回路是电力系统中非常重要的组成部分，它用于控制断路器的开启和关闭。

断路器控制回路可以分为两种类型：直接控制和间接控制。

直接控制是指断路器的操作直接由控制回路控制，而间接控制是指断路器的操作由其他装置控制，例如继电器。

直接控制回路包含的元件和电路直接控制回路是指通过控制线圈直接控制断路器的开启和关闭。

控制线圈是一个感应电磁铁，当通过线圈的电流变化时，它将产生磁场，这将导致断路器的操作。

直接控制回路通常包括下列元件：1. 电源：电源为控制电路提供电能。

电源可以是电池、发电机或从电网中提取的电能。

2. 保险丝：保险丝用于保护控制线圈不被短路电流损坏。

3. 控制变压器：控制变压器是一个特殊的变压器，用于将控制电路的电压变换为适合线圈的电压。

4. 控制线圈：控制线圈是一个感应电磁铁，将通过线圈的电流变化而导致磁场的变化。

5. 开关：开关通常由手动或自动控制，用于将电源连接或断开控制电路，以控制开启或关闭断路器。

6. 控制信号：控制信号可以来自其他控制设备或监测系统，例如继电器或保护装置。

间接控制回路包含的元件和电路间接控制回路也被称为电动机驱动控制回路。

它是另一种常用的断路器控制回路，常用于大型电力系统。

间接控制回路包含以下元件：1. 电源：电源为电机提供能量。

2. 控制装置：控制装置可以是手动或自动的，通常由计算机控制。

3. 开关：开关用于控制电机的开启和关闭。

4. 电动机：电动机通常由直流电机驱动，它们具有高扭矩和低速度特性，非常适用于卡住和复位操作。

5. 速度控制器：速度控制器用于控制电动机的转速，它通常是一个带有反馈的控制循环。

6. 快速制动器：快速制动器用于停止电动机的运转，通常由电阻器、电容器和刹车装置组成。

断路器控制回路的工作原理当通过控制线圈的电流增加时，它将产生磁场，并将吸引磁芯以打开断路器。

当线圈的电流减小时，磁芯将向回弹，关闭断路器。

控制信号可以来自其他控制设备或监测系统，例如继电器或保护装置。

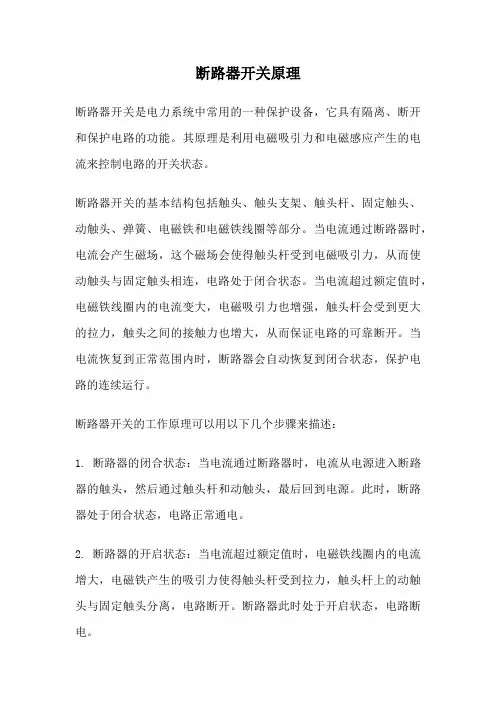

断路器开关原理断路器开关是电力系统中常用的一种保护设备，它具有隔离、断开和保护电路的功能。

其原理是利用电磁吸引力和电磁感应产生的电流来控制电路的开关状态。

断路器开关的基本结构包括触头、触头支架、触头杆、固定触头、动触头、弹簧、电磁铁和电磁铁线圈等部分。

当电流通过断路器时，电流会产生磁场，这个磁场会使得触头杆受到电磁吸引力，从而使动触头与固定触头相连，电路处于闭合状态。

当电流超过额定值时，电磁铁线圈内的电流变大，电磁吸引力也增强，触头杆会受到更大的拉力，触头之间的接触力也增大，从而保证电路的可靠断开。

当电流恢复到正常范围内时，断路器会自动恢复到闭合状态，保护电路的连续运行。

断路器开关的工作原理可以用以下几个步骤来描述：1. 断路器的闭合状态：当电流通过断路器时，电流从电源进入断路器的触头，然后通过触头杆和动触头，最后回到电源。

此时，断路器处于闭合状态，电路正常通电。

2. 断路器的开启状态：当电流超过额定值时，电磁铁线圈内的电流增大，电磁铁产生的吸引力使得触头杆受到拉力，触头杆上的动触头与固定触头分离，电路断开。

断路器此时处于开启状态，电路断电。

3. 断路器的恢复状态：当电流恢复到正常范围内时，电磁铁线圈内的电流减小，触头杆受到的拉力减小，触头杆上的动触头与固定触头再次接触，电路闭合。

断路器此时恢复到闭合状态，电路重新通电。

断路器开关的原理可以用以下几个关键词来概括：电流、磁场、触头、触头杆、电磁吸引力、闭合状态、断开状态和恢复状态等。

通过控制电磁铁线圈内的电流大小，可以实现断路器的开关控制，保护电路的安全运行。

断路器开关的应用广泛，不仅可以用于电力系统中的高压、中压和低压电路，还可以用于工业设备、家用电器等领域。

其作用是在电路发生短路、过电流等故障时，能够迅速切断电路，保护设备和人员的安全。

断路器开关是一种重要的电气保护设备，其工作原理基于电磁吸引力和电磁感应产生的电流。

通过控制电磁铁线圈内的电流大小，可以实现电路的开关控制，保护电路的安全运行。

断路器控制回路的基本要求一、引言断路器控制回路是现代电力系统中的重要组成部分，它负责在电力系统中控制和保护电路的正常运行。

断路器控制回路的设计和要求直接关系到电力系统的安全可靠运行。

本文将从多个方面探讨断路器控制回路的基本要求。

二、断路器控制回路的作用和组成断路器控制回路主要用于控制电力系统中的断路器，以实现对电路的开关和保护功能。

它由多个组成部分组成，包括信号输入模块、处理逻辑单元、驱动电路和断路器等。

2.1 信号输入模块信号输入模块用于接收来自电力系统的信号，并将其转换为数字信号或模拟信号输入给处理逻辑单元。

这些信号主要包括开关信号、保护信号和故障信号等。

2.2 处理逻辑单元处理逻辑单元是断路器控制回路的核心部分，主要负责逻辑运算、判断和决策。

它根据接收到的信号进行处理，并根据设定的逻辑关系来控制断路器的操作。

2.3 驱动电路驱动电路用于将处理逻辑单元输出的控制信号转换为断路器操作所需的电信号。

它可以将低电平信号转换为高电平信号，以满足断路器的控制要求。

2.4 断路器断路器是控制回路的最终执行部分，它根据驱动电路提供的控制信号，对电路进行断开或闭合操作。

断路器具有快速、可靠地进行开关操作的能力，以及对电路故障进行保护的功能。

三、断路器控制回路的基本要求断路器控制回路的设计应满足以下基本要求，以确保电力系统的安全可靠运行。

3.1 功能可靠性断路器控制回路应能够准确、可靠地控制和保护电路。

在接收到开关信号、保护信号或故障信号后，处理逻辑单元应能够进行相应的逻辑判断，并产生正确的控制信号。

驱动电路应能够准确地将控制信号转换为断路器操作所需的电信号。

断路器应能够快速地进行开关操作，并正常地执行保护功能。

3.2 灵活性和可扩展性断路器控制回路的设计应具有一定的灵活性和可扩展性。

它应能够适应不同类型的断路器和电力系统，并能够满足不同的控制要求。

同时，它应具备良好的兼容性，以便与其他系统进行联动控制。

3.3 安全性和稳定性断路器控制回路应具备高度的安全性和稳定性。

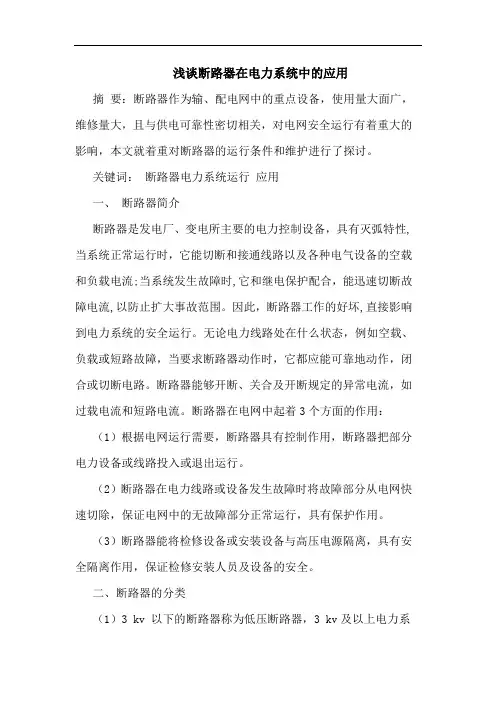

浅谈断路器在电力系统中的应用摘要：断路器作为输、配电网中的重点设备，使用量大面广，维修量大，且与供电可靠性密切相关，对电网安全运行有着重大的影响，本文就着重对断路器的运行条件和维护进行了探讨。

关键词：断路器电力系统运行应用一、断路器简介断路器是发电厂、变电所主要的电力控制设备，具有灭弧特性,当系统正常运行时，它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合，能迅速切断故障电流,以防止扩大事故范围。

因此，断路器工作的好坏,直接影响到电力系统的安全运行。

无论电力线路处在什么状态，例如空载、负载或短路故障，当要求断路器动作时，它都应能可靠地动作，闭合或切断电路。

断路器能够开断、关合及开断规定的异常电流，如过载电流和短路电流。

断路器在电网中起着3个方面的作用：（1）根据电网运行需要，断路器具有控制作用，断路器把部分电力设备或线路投入或退出运行。

（2）断路器在电力线路或设备发生故障时将故障部分从电网快速切除，保证电网中的无故障部分正常运行，具有保护作用。

（3）断路器能将检修设备或安装设备与高压电源隔离，具有安全隔离作用，保证检修安装人员及设备的安全。

二、断路器的分类（1）3 kv 以下的断路器称为低压断路器，3 kv及以上电力系统中使用的断路器称为高压断路器。

（2）目前有发电机断路器和控制、保护发电机用的断路器。

断路器的额定电压在40.5 kv 以下，额定电流大，不需要快速自动重合闸。

输电断路器。

用于110（63）kv及以上输电系统的断路器。

其中110 kv、220 kv 电压等级使用的断路器称为高压断路器，330 kv 以上电压等级使用的断路器称为超高压断路器。

输电断路器除要求具备快速自动重合闸功能外，还常要具备开合近区故障、失步故障，架空线路和电缆线路充电电流的能力。

由于电压高，断路器的结构也比较复杂。

配电断路器。

用于36（63）kv 及以下的配电系统中的断路器。

断路器控制回路手动合闸的动作过程及现象一、断路器手动合闸的动作过程断路器是电力系统中常用的一种保护设备，用于保护电路免受过载、短路等故障的影响。

当电路发生故障时，断路器会迅速切断电路，以保护电器设备和人身安全。

而手动合闸则是指在故障排除后，手动将断路器合闸，使电路恢复正常。

1. 检查断路器状态：首先，操作人员需要检查断路器的状态，确保断路器处于打开状态。

通常，断路器的合闸按钮在断路器上方，打开状态时按钮弹起。

2. 执行手动合闸：操作人员将手伸向断路器上方，按下合闸按钮。

合闸按钮被按下后，断路器内部的机械机构开始工作。

3. 运行机构作用：合闸按钮的按下会使断路器内部的运行机构开始工作。

运行机构通常由弹簧和电磁铁组成。

当合闸按钮被按下时，电磁铁会受到电流的作用，产生磁场，吸引弹簧释放机构。

4. 弹簧释放机构作用：当电磁铁释放机构被激活时，弹簧释放机构会将断路器的断开触头关闭。

断开触头关闭后，电流就可以在断路器内部流动，使电路恢复正常。

5. 合闸完成：当断开触头关闭后，断路器的手动合闸动作完成。

此时，电路已经恢复正常，可以继续供电。

二、断路器手动合闸的相关现象在断路器手动合闸的过程中，会出现一些相关的现象，包括声音、光亮和触感等。

1. 声音：在手动合闸的过程中，断路器内部的机械机构会产生一些声音。

通常，合闸按钮按下后，可以听到机械机构运行时的声音，如弹簧释放、触头关闭等。

2. 光亮：在手动合闸的过程中，断路器内部的电弧可能会产生一些光亮。

当断开触头关闭时，电流会在触点之间形成电弧。

电弧的温度很高，会发出明亮的光芒。

3. 触感：在手动合闸的过程中，操作人员会感觉到一些触感变化。

当合闸按钮被按下时，会感觉到按钮的下沉和弹起，这是由于机械机构的运作所导致的。

总结：断路器手动合闸是恢复电路正常供电的重要步骤。

通过操作合闸按钮，使断路器内部的机械机构工作，实现断开触头的关闭，从而恢复电路的正常运行。

在手动合闸的过程中，会出现声音、光亮和触感等相关现象。

浅谈断路器控制回路断线（云南电网公司西双版纳供电局，云南景洪，666100）摘要：本文首先分析了断路器控制回路断线的危害及产生的原因。

接着介绍了运行人员检查处理断路器控制回路断线的一些经验总结。

关键词：断路器控制回路注意事项1.2.引言在电力系统中，断路器作为电网中的重要电力控制设备，与供电可靠性密切相关，对电网安全运行有着重大的影响。

当电力系统正常运行时，断路器具有控制作用，它能切断和接通线路以及各种电气设备的空载和负载电流；当电力系统发生故障时，断路器发挥保护作用和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。

断路器的控制作用和保护作用是通过断路器控制回路来实现的，当断路器控制回路断线故障时，断路器的控制作用和保护作用失效。

因此为保障电网安全稳定运行，需要及时对断路器控制回路断线进行故障定位及处理，本文就着重对断路器控制回路断线故障原因进行了探讨，提出快速查找故障的方法及处理注意事项。

1.2.断路器控制回路断线危害及原因a.b.断路器控制回路断线的危害1.2.断路器控制作用失效：断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

①当断路器在合闸位置时：断路器控制回路断线，不能进行断路器分闸操作，此时若需要将该断路器停运，则需要断开上级电源后，拉开断路器两侧隔离开关，才可将该断路器停运，严重扩大了停电范围，影响了电网运行的可靠性和稳定性。

②当断路器在分闸位置时：断路器控制回路断线，不能进行断路器合闸操作，此时若需要将该断路器投入运行，则需要处理控制回路断线故障后，才可将该断路器投入运行，影响了电网方式的调整及供电可靠性指标。

1.2.断路器保护作用失效：当电力系统发生故障时，断路器和继电保护配合发挥保护作用，能迅速切断故障电流，以防止扩大事故范围。

若此时断路器控制回路断线，保护装置给断路器发送跳闸命令，断路器控制回路断线不能完成跳闸，将会导致保护越级到上一级保护装置动作，一是故障持续时间变长了，二是故障范围扩大的，影响电力系统安全稳定运行。

断路器互锁原理一、引言断路器是电力系统中常用的保护设备，用于切断电路中的电流，以防止电气事故的发生。

而断路器互锁原理则是一种特殊的断路器保护机制，通过互锁装置实现对断路器的联锁控制，从而保证电力系统的安全稳定运行。

本文将详细介绍断路器互锁原理及其作用。

二、断路器互锁原理断路器互锁原理是指在电力系统中，通过设置互锁装置，使得断路器之间在操作时产生相互制约和相互限制的关系。

互锁装置通常由机械和电气两部分构成。

1. 机械互锁装置机械互锁装置通过设置机械传动机构，实现断路器之间的互锁。

常见的机械互锁装置有齿轮互锁、链条互锁和槽块互锁等。

其中，齿轮互锁是最常见的一种机械互锁装置。

通过在断路器的操作机构上设置齿轮，使得断路器的操作机构之间产生相互作用，从而实现互锁效果。

当一个断路器处于闭合状态时，其他与之互锁的断路器无法进行闭合操作，以避免同时闭合多个断路器导致电力系统的短路事故。

2. 电气互锁装置电气互锁装置通过设置电气信号传输和逻辑判断，实现断路器之间的互锁。

常见的电气互锁装置有接触器互锁、继电器互锁和传感器互锁等。

其中，接触器互锁是最常用的一种电气互锁装置。

通过设置互锁接触器，使得断路器之间的闭合和断开操作在电气信号的控制下进行。

当一个断路器闭合时，其互锁接触器会发出闭合信号，同时切断其他与之互锁的断路器的闭合信号，以确保只有一个断路器处于闭合状态。

三、断路器互锁原理的作用断路器互锁原理的作用主要体现在以下几个方面：1. 防止短路事故断路器互锁原理能够有效避免多个断路器同时闭合，从而避免电力系统发生短路事故。

在电力系统中，若多个断路器同时闭合，将导致电流异常增大，可能引发电弧、火花等危险情况，甚至造成设备损坏和人身伤害。

通过互锁装置的设置，断路器之间形成相互制约和相互限制的关系，确保只有一个断路器处于闭合状态，有效防止短路事故的发生。

2. 提高电力系统的可靠性断路器互锁原理的应用能够提高电力系统的可靠性。

断路器的电气控制原理断路器是一种用于保护电力系统的电器设备，其作用是在短路、过载和地故障发生时切断电路，避免电气设备的损坏和人身安全的威胁。

断路器具有电气控制功能，可以通过各种方式进行电气控制。

断路器通常由电磁铁、热元件和电子控制模块组成。

电磁铁是断路器控制的核心部件，它通过电磁吸引力和推力来实现断路器的闭合和分合。

热元件用于检测电流的大小，如果电流超过额定值，热元件将通过热膨胀作用切断电路。

电子控制模块负责监测和控制断路器的工作状态，可以通过对开关信号的处理来实现断路器的自动切断和重合。

断路器的闭合操作是通过控制电磁铁来实现的。

当断路器处于断开状态时，通过给电磁铁施加电流，电磁铁将产生吸引力将断路器闭合。

电磁铁闭合后，断路器的主触头和触边接触，电路得以通断。

打开断路器的操作是通过电子控制模块控制的，当检测到电力系统出现故障时，电子控制模块将向电磁铁发送打开信号，断路器的电磁铁会产生推力，将断路器分开，切断电流。

断路器的过载保护是通过热元件实现的。

热元件通常由双金属片组成，当通过断路器的电流超过额定值时，热元件将由于热膨胀而触发，使断路器自动打开，切断电路。

过载保护的原理是基于电流过大时导致热量的增加，而热元件的膨胀可以导致断路器的开断。

除了电磁控制和热元件保护外，断路器的电气控制还可以通过电子控制模块实现。

电子控制模块通常由微处理器和传感器组成，可以实现对电流、电压、功率等参数的监测和控制。

当系统出现故障时，电子控制模块可以通过对检测到的故障信号进行处理，向电磁铁发送关闭信号，实现断路器的切断。

断路器的电气控制原理可以总结为：通过电磁铁控制断路器的闭合和分合，通过热元件实现过载保护，通过电子控制模块监测和控制断路器的工作状态。

断路器的电气控制原理是基于电磁力、热力和电子控制的相互作用，可以实现对电力系统的保护和控制。

在实际应用中，断路器的电气控制可以根据不同的需求和应用场景进行优化和改进，提高系统的安全性和稳定性。

电力系统中的断路器作用解析电力系统是现代社会的重要基础设施之一，而断路器则是电力系统中起着关键作用的设备之一。

本文将分析断路器在电力系统中的作用，以及其工作原理和分类。

一、断路器的作用断路器是一种用来隔离、连接和保护电力设备的开关装置。

它的主要作用有以下几个方面：1. 过载保护：在电力系统中，由于负荷增加或其他原因，电流可能会超过设备的额定工作电流，造成设备过载。

断路器能够根据电流大小自动切断电路，从而保护设备不受过载损坏。

2. 短路保护：短路是指电路中两个电极之间发生导体接触，形成低阻抗路径，导致电流急剧增加。

断路器可感应到短路产生的大电流，并迅速切断电路，防止设备受到损坏。

3. 隔离功能：为了维护和检修电力设备，需要将设备与电源隔离。

断路器能够切断电路，使设备与电源完全隔离，确保操作人员的安全。

4. 控制开关：断路器还可以作为电力系统中的控制开关，控制电路的连接和切断，调节电力系统的运行状态。

二、断路器的工作原理断路器的工作原理主要包括电磁吸合原理和电磁助力原理。

1. 电磁吸合原理：当电流通过断路器线圈时，产生的电磁力将使得触头和动触头吸合，电路通断。

当电流超过额定值时，电磁力增大，断路器会切断电路，实现过载保护和短路保护。

2. 电磁助力原理：在断路器发生过载或短路时，电流会通过电磁元件产生电磁场，形成电磁助力，使得断路器的触头迅速分离，断开电路，切断电流。

三、断路器的分类根据断路器的不同特点和用途，可以将其分为以下几类：1. 高压断路器：用于电力系统中的高压电路，能够承受较高的电压和电流，实现对高压电路的过载和短路保护。

2. 中压断路器：用于中压电路的保护，通常应用于工矿企业和配电系统，能够快速切断电路，起到保护设备和人身安全的作用。

3. 低压断路器：主要用于低压电路中，例如家庭用电、办公室等地方的电气保护，能够切断电路，防止过载和短路发生。

4. 直流断路器：用于直流电路中，与交流断路器功能类似，可以实现对直流电路的保护。
