桩板结构钢筋笼加工技术交底

  • 格式：doc
  • 大小：113.50 KB
  • 文档页数：5

第- 1 -页 共 5 页
中 铁 十 四 局 新 建 贵 广 铁 路
技 术 交 底 单

单位：第三项目部 编号：GGTJ9-ZTSSJ-3JSJD-
签发单位 签发人 签发日期

签收单位 签收人 签收日期
工程项目 桩板结构桩基钢筋笼
一、工程概况
DK589+855.32～DK590+120；DK591+887.69～DK592+058.00段路基采用桩板结构
加固，共有桩基94根，桩径1.25m，桩长4～24m。桩基钢筋全部为HPB235，共有四
种规格，直径分别为10mm、12mm、20mm、25mm。
二、技术要求及质量标准
1、技术要求
（1）钢筋笼接头采用双面搭接焊接，焊接长度不小于钢筋直径的5d，且保证相
邻两接头间距错开钢筋直径的35d且不小于50cm。
（2）、受拉热轧光圆钢筋的末端应作180°弯钩，其弯曲直径dm不得小于钢筋直
径为2.5倍，钩端应留有不小于钢筋直径3倍的直线段。
（3）、弯起钢筋应完成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍。
（4）正式焊接前要首先进行试焊，经试验对焊接钢筋检验合格后方可大面积的焊
接施工。
2、质量标准
桩基钢筋骨架的允许偏差满足下列规定：
序号 项目 允许偏差 检验方法
1 钢筋骨架在托梁底以下长度
±100mm
尺量检查
2 钢筋骨架直径 ±20mm

3 主钢筋间距 ±0.5d
尺量检查不少

于5处
4 加强筋间距 ±20mm

5 箍筋间距或螺旋筋间距 ±20mm
6 钢筋骨架垂直度 1% 吊线尺量检查
第- 2 -页 共 5 页

3、桩长参数
DK589+855.32～DK590+120段钻孔桩桩长表
桩号 桩长（m） 桩号 桩长（m） 桩号 桩长（m）
1 10 21 16 41 14
2 10 22 16 42 14
3 10 23 24 43 12
4 10 24 13 44 13
5 12 25 24 45 13
6 12 26 24 46 13
7 18 27 18 47 14
8 18 28 17 48 13
9 24 29 20 49 13
10 17 30 20 50 13
11 21 31 15 51 12
12 19 32 16 52 12
13 15 33 16 53 12
14 16 34 16 54 12
15 13 35 17 55 12
16 13 36 17 56 12
17 13 37 14
18 13 38 14
19 15 39 15
20 15 40 13

DK591+887.69～DK592+058.00段钻孔桩桩长表
桩号 桩长（m） 桩号 桩长（m） 桩号 桩长（m）
1 14 15 5.5 29 9.5
2 14 16 9 30 9.5
3 13 17 9.5 31 8.5
4 13 18 9.5 32 8.5
5 9.5 19 8.5 33 7.5
6 8 20 8.5 34 7.5
7 14.5 21 8.5 35 7.5
8 14.5 22 6 36 4
9 10.5 23 6 37 15
10 10.5 24 4.5 38 15
11 10.5 25 4.5
12 10.5 26 4.5
13 12.5 27 8.5
14 12.5 28 8.5

其中DK589+855.32～DK590+120段的1#、2#、7#、8#、13#、14#、19#、20#、25#、
26#、31#、32#、37#、38#、43#、44#、49#、50#、55#、56#桩；DK591+887.69～DK592+058.00
第- 3 -页 共 5 页

段的7#、8#、13#、14#、19#、20#、25#、26#、31#、32#、37#、38#桩位边跨桩基，
桩基钢筋只伸入托梁，其余桩基为中跨桩基，桩基钢筋要穿过托梁，进入托板。
三、施工方法及工艺流程
1、施工准备
施工前对施工人员进行技术培训，试焊合格后持证上岗。钢筋焊接时，要根据现
场监理及技术人员的要求抽样做拉伸试验。焊工挂牌上岗，统一操作。钢筋笼拼装统
一在硬化平台上进行，严格按图纸和规范要求控制间距，保证钢筋笼顺直。
2、钢筋笼加工
（1）桩基钢筋笼均为双筋配置，两根主筋用扎丝绑扎在一起，然后再与加强箍筋
点焊。
（2）螺旋筋（N2）自桩顶向下6.5m范围内间距10cm，其余间距20cm。
（3）N3为加劲箍筋，自钢筋笼在板梁底面处设起，自上而下每隔2m及钢筋笼底
部设置，其零数可以在最下两段调整，但其间距不大于2.5m。
（4）N4为定位钢筋，在桩身配筋范围内每隔2m沿圆周等间距焊接四根。
（5）桩身主筋于加劲箍筋务必焊接，主筋与箍筋连接处宜点焊，当主筋较多可交
错点焊或绑扎。
(3)制作好的钢筋笼存放于指定位置，存放时骨架底部垫上方木，保证离开地面
50cm。
3、骨架安装
钢筋笼安装时为保证不变形，采用两点起吊。钢筋笼上吊点设置扁担梁，以吊车
大钩作为起吊端。吊车大钩起吊扁担梁，然后小钩吊起钢筋笼的下吊端，使钢筋笼吊
起。吊装时顶部及底部起吊时必须辅以方木或型钢，以免单根钢筋受力，使其变形。
此时解除25T吊车小钩起吊点，检查钢筋骨架是否顺直，如有弯曲应调直。
骨架入口后，设专人离远处观察钢筋笼的竖直度，指挥将其扶正徐徐下放，下放
过程中应有专人扶住钢筋笼并适当调整方向，严禁碰撞孔壁。骨架下降到最后一道加
强箍筋时，用2根型钢穿过加强箍筋的下方，使骨架位于统一竖直线上，进行连接。
连接过程中要严格控制焊接质量及焊缝长度。连接结束后稍提起钢筋骨架抽取临时支
托，将骨架徐徐下放，如此循环，直到设计标高位置。
另外为防止钢筋笼在施工过程中坠落，焊接时固定钢筋笼的箍筋一定要焊接牢固，
第- 4 -页 共 5 页

吊车的钢丝绳及吊环施工前一定要认真检查。
钢筋顶部定位方法：根据现场测量的锁口顶标高计算钢筋笼顶的设计标高。钢筋
笼最后一节按计算设计标高就位后焊接定位钢筋，其具体形状为闭合的弯钩形，下部
焊接与N1主筋上，灌注完砼后即切除定位钢筋。
钢筋笼安装注意事项
⑴起吊时严防变形，不得由任一端在地面拖行。
⑵对接时保持上端钢筋竖直，采用铁扁担吊装。
⑶钢筋焊接需对称施焊，防止焊接变形，形成钢筋笼折角。
⑷孔口对接口全部焊完并报质检工程师和现场监理检查合格,待焊口基本冷却后，

钢筋笼方可下落，防止高温焊口钢筋遇水产生冷淬。
⑸骨架最上端定位，由测定的孔口标高来计算定位筋长度，并反复核对无误后再
焊接定位筋。然后在定位筋骨架顶端的顶吊圈下面插入两个平行的槽钢；在钢筋笼四
周对称放两根导向钢管，底部卡于钢筋笼加强箍筋，上部固定到锁口上。
四、施工安全措施
1、钢筋工程安全防护措施
⑴钢筋调直、切断、弯制、焊接等设备的能力和钢筋相适应，不允许设备超载使
用；钢筋调直前事先检查调直设备各部件是否安全可靠。
⑵调直、切断、弯制、焊接时，不许有人横跨正在制作的钢筋，两旁严禁闲人站
立参观。
⑶进行钢筋除锈和焊接时，施工人员穿戴好防护用品。
2、起重作业安全措施
⑴作业前，应检查操纵机构和各种安全装置，确保其齐全有效、灵活可靠，吊具
（钢丝绳、绳卡、挂钩等）应符合作业要求，各支角下垫板是否牢固、稳定；
⑵指挥员指挥信号要明确、统一，当指挥信号不明确时，起重工应发出询问信号，
严禁主观臆猜；
⑶严禁超负荷起吊，按重量不同适时把握好起吊半径；
⑷被吊物必须捆绑牢固，其上面不得有人员或浮放的物件、工具等
⑸不得歪拉斜拽吊物，要确保被吊物受力均衡，起吊回转，卸物时要平稳无冲动；
⑹起重区域应设置警戒线，严禁非作业人员逗留、通行
⑺遇有大风、大雨、大雾等恶劣天气时，应停止作业
第- 5 -页 共 5 页

编制： 审核： 时间：

合集下载

钢筋笼施工

钢筋笼施工

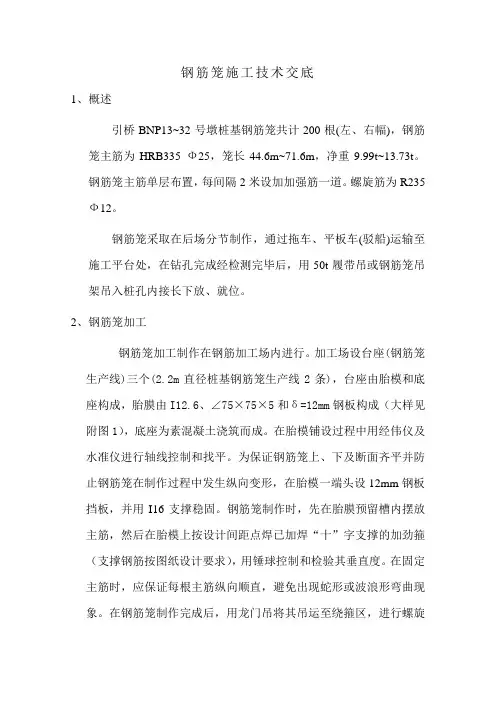

钢筋笼施工技术交底1、概述引桥BNP13~32号墩桩基钢筋笼共计200根(左、右幅)，钢筋笼主筋为HRB335 Ф25，笼长44.6m~71.6m，净重9.99t~13.73t。
