桩基钢筋笼加工技术交底一、工程概述在进行桩基施工时，钢筋笼的加工质量对于桩基的承载能力和稳定性至关重要。
本工程中，桩基钢筋笼的规格、型号及相关技术要求需严格按照设计图纸执行。
二、施工准备1、材料准备（1）钢筋：应选用符合设计要求及国家标准的钢筋，具备质量证明书，并按规定进行抽样检验，合格后方可使用。
（2）焊条：根据钢筋的型号和焊接方式，选择相应的焊条，焊条应有质量合格证。
2、主要机具（1）钢筋切断机、弯曲机、调直机、电焊机等。
（2）量具：钢尺、卡尺等，且应经过校验合格。
3、作业条件（1）钢筋加工场地应平整、坚实，并具备良好的排水条件。
（2）熟悉施工图纸，明确钢筋笼的尺寸、规格、数量及各项技术要求。
三、工艺流程1、钢筋调直使用调直机将弯曲的钢筋调直，确保钢筋表面无损伤，调直后的钢筋应符合设计和规范要求。
2、钢筋下料（1）根据设计图纸，计算出每种钢筋的下料长度。
（2）使用切断机将钢筋按照下料长度切断，切口应平整，不得有马蹄形或起弯现象。
3、钢筋弯曲成型（1）根据设计要求和钢筋的规格，使用弯曲机将钢筋弯曲成所需的形状。
（2）箍筋的弯钩应符合设计和规范要求，弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的 25 倍。
4、钢筋笼组装（1）在加强筋上按照设计间距标出主筋的位置。
（2）将主筋依次与加强筋点焊牢固。
（3）按照设计间距绑扎箍筋，箍筋与主筋应垂直，且绑扎牢固。
5、焊接（1）主筋的连接应采用焊接方式，焊接接头应符合设计和规范要求。
（2）焊接时，焊缝应饱满、光滑，不得有夹渣、气孔等缺陷。
6、质量检查（1）对加工完成的钢筋笼进行质量检查，包括钢筋的规格、数量、间距、焊接质量等。
（2）检查合格后，填写质量检验记录。
四、质量标准1、主控项目（1）钢筋的品种、规格、数量应符合设计要求。
（2）钢筋的焊接质量应符合设计和规范要求，焊缝表面应平整、光滑，不得有裂纹、夹渣、气孔等缺陷。
2、一般项目（1）钢筋的间距、长度、弯曲角度等应符合设计和规范要求。
一、材料准备
钢筋C16、C8。
二、施工机具
切割机、调直机、电焊机、钢尺等。
三、设计参数
本次钢筋笼制作设计参数如下表：
桩类型钢筋笼
数量（个）
钢筋笼
长度（m）
钢筋笼
直径（外
径）
配筋数量
加强筋
间距
灌注桩508 20~50 700mm 14C16（接头采用焊接） 2.0m 加劲筋采用C16钢筋。
箍筋为C8@200；加密区为C8@100，具体详见桩配筋图。
四施工技术要求
1、钢筋笼加工
①进入现场的钢材需提前做复试，钢筋笼采用现场加工制作，加工尺寸严格按设计图纸及规范要求进行控制。
钢筋笼主筋采用单面焊接，钢筋笼下部收口角度为5~10°。
主筋与螺。
01桩基钢筋笼(声测管)技
术交底
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101
山东莱阳项目部
技术交底书
工程名称：上跨青荣城际铁路公铁立交第五联编号：2014052101。

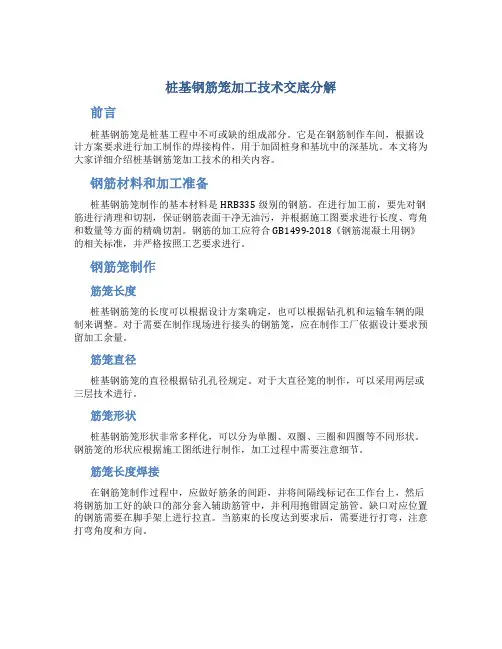

桩基钢筋笼加工技术交底分解前言桩基钢筋笼是桩基工程中不可或缺的组成部分。
它是在钢筋制作车间，根据设计方案要求进行加工制作的焊接构件，用于加固桩身和基坑中的深基坑。
本文将为大家详细介绍桩基钢筋笼加工技术的相关内容。
钢筋材料和加工准备桩基钢筋笼制作的基本材料是HRB335级别的钢筋。
在进行加工前，要先对钢筋进行清理和切割，保证钢筋表面干净无油污，并根据施工图要求进行长度、弯角和数量等方面的精确切割。
钢筋的加工应符合GB1499-2018《钢筋混凝土用钢》的相关标准，并严格按照工艺要求进行。
钢筋笼制作筋笼长度桩基钢筋笼的长度可以根据设计方案确定，也可以根据钻孔机和运输车辆的限制来调整。
对于需要在制作现场进行接头的钢筋笼，应在制作工厂依据设计要求预留加工余量。
筋笼直径桩基钢筋笼的直径根据钻孔孔径规定。
对于大直径笼的制作，可以采用两层或三层技术进行。
筋笼形状桩基钢筋笼形状非常多样化，可以分为单圈、双圈、三圈和四圈等不同形状。
钢筋笼的形状应根据施工图纸进行制作，加工过程中需要注意细节。
筋笼长度焊接在钢筋笼制作过程中，应做好筋条的间距，并将间隔线标记在工作台上，然后将钢筋加工好的缺口的部分套入辅助筋管中，并利用抱钳固定筋管。
缺口对应位置的钢筋需要在脚手架上进行拉直。
当筋束的长度达到要求后，需要进行打弯，注意打弯角度和方向。
筋笼环焊接将钢筋按照图上要求排列，弓形钢筋线化，之后将所有的线按照图纸中的形状，向内弯曲成一个整体，然后焊接。
质量控制钢筋笼的质量是施工过程中非常重要的一环。
在进行加工时，钢筋笼的每一部分需要根据设计图进行精确的测量和切割，保证每一部分的准确性。
在焊接过程中，需要进行无损检测，保证焊接质量。
在质量控制方面，应该依照相关的标准规范，加强对工序的监督和检验，提高施工的质量和效率。
桩基钢筋笼的加工技术是桩基工程中不可或缺的一部分。
本文详细介绍了钢筋材料和加工准备、钢筋笼制作、质量控制等多个方面的内容。
桩基钢筋笼技术交底一、引言桩基钢筋笼是现代建筑施工中常用的一种技术，用于加强桩基的承载能力。
本文将从桩基钢筋笼的定义、施工步骤、注意事项等方面进行交底，以确保施工质量和安全。
二、桩基钢筋笼的定义桩基钢筋笼是由钢筋和焊接网组成的一种骨架结构，用于加固桩基的强度和稳定性。
它能够增加桩的抗弯抗剪能力，提高桩基的承载力和抗震性能。
三、桩基钢筋笼的施工步骤1. 钢筋加工：根据设计要求，对钢筋进行加工和剪切，确保其尺寸和形状符合设计要求。
2. 焊接网制作：将钢筋按照设计要求焊接成网格状结构，保证焊点牢固，网格间距均匀。
3. 笼体制作：将焊接好的钢筋网格组装成桩基钢筋笼的形状，采用焊接或扎带固定，确保整体结构稳定。
4. 嵌入桩身：将制作好的钢筋笼嵌入到桩孔中，根据设计要求调整位置和高度，确保与桩身紧密结合。
5. 浇筑混凝土：在钢筋笼周围充实混凝土，使其与桩身形成一体，提高桩基的整体强度和稳定性。
6. 养护：在混凝土硬化前，采取适当的养护措施，保持施工环境湿润，避免裂缝和渗漏。
四、注意事项1. 钢筋笼的制作应符合设计要求，尺寸、间距、焊接质量等需要严格控制。
2. 钢筋笼的嵌入深度和位置应符合设计要求，避免偏移和错位。
3. 混凝土的浇筑应均匀、充实，避免空洞和松散现象。
4. 施工现场应保持整洁，确保施工质量和安全。
5. 在施工过程中，要注意检查钢筋笼的质量和完整性，及时处理质量问题。
6. 桩基钢筋笼施工时需要注意施工现场的安全，采取必要的防护措施，确保工人的人身安全。
五、总结桩基钢筋笼技术是一种常用的加固桩基的方法，通过钢筋笼的加固，能够提高桩基的承载能力和抗震性能。
在施工过程中，需要严格按照设计要求进行操作，确保钢筋笼的质量和施工效果。
同时，要注意施工现场的安全，防止发生意外事故。
通过合理的施工步骤和严格的质量控制，可以确保桩基钢筋笼施工的质量和安全，为工程的顺利进行提供有力支撑。
交底内容：一、施工准备1.1、材料准备1.1.1钢筋：应有出厂合格证，钢筋进场以后，对钢筋进行外观检查，其直径、规格、型号符合设计要求以后，按照规范规定进行取样送检。
合格后方可使用。
当加工过程中发生脆断等特殊情况，还需作化学成分检验；钢筋应无老锈及油污。
1.1.2铁丝：可采用20号火烧丝。
铁丝的切断长度要满足使用要求，原材料进场复试。
1.2、主要机具1.2.1钢筋切断机、电焊机、弯钩机等。
1.2.2操作工具：钢筋钩子、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
1.3、人力安排：根据现场实际情况可以调配施工人员，确保按期完工。
各类人员有上岗证。
二、操作工艺2.1.钢筋笼制作流程：进场原材复试→钢筋下料制作→钢筋焊接→钢筋笼成型2.2设计要求1、C20#楼桩径800mm，桩长10m，钢筋笼直径为750mm；C21#、C22#楼桩径600mm，桩长10m，钢筋笼直径为550mm。
2、C21#、C22#楼桩基钢筋进入桩内长度为3m，以下部分为素砼。
桩顶以上部分钢筋锚入地梁，锚固长度La。
3、桩身混凝土等级为C20。
桩身钢筋笼规格如下：桩详图桩数（根）桩径（mm）桩长（m）纵向布筋（均匀布筋）主筋箍筋C20# 22 800 10 8 12 Φ8＠200 C21#、C22# 17 600 10 6 12 Φ6＠2002.3材料及主要机具：、钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应该符合设计要求。
焊条：采用E4303焊条。
2.3.1药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看的出的偏心度。
焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
2.3.2焊条必须根据焊条说明书的要求烘干后才能使用，焊条必须有出厂合格证。
2.3.3电弧焊机、焊接电缆、电焊钳、面罩、堑子，钢丝刷，锉刀，榔头，钢字码等。
2.4作业条件：2.4.1电源应符合要求。
2.4.2作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒以及火灾等事故。

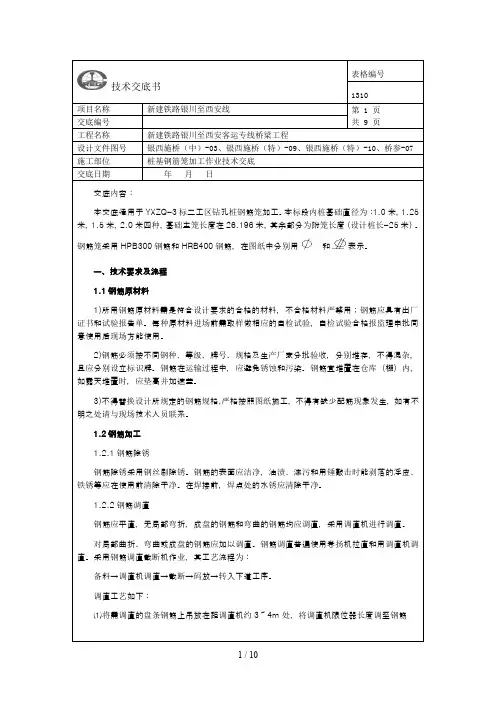

技术交底书表格编号1310项目名称新建铁路银川至西安线第 1 页共 9 页交底编号工程名称新建铁路银川至西安客运专线桥梁工程设计文件图号银西施桥（中）-03、银西施桥（特）-09、银西施桥（特）-10、桥参-07 施工部位桩基钢筋笼加工作业技术交底交底日期年月日交底内容：本交底适用于YXZQ-3标二工区钻孔桩钢筋笼加工。
本标段内桩基础直径为：1.0米，1.25米，1.5米，2.0米四种，基础主笼长度在26.196米，其余部分为附笼长度（设计桩长-25米）。
钢筋笼采用HPB300钢筋和HRB400钢筋，在图纸中分别用和表示。
一、技术要求及流程1.1钢筋原材料1)所用钢筋原材料需是符合设计要求的合格的材料，不合格材料严禁用；钢筋应具有出厂证书和试验报告单。
每种原材料进场前需取样做相应的自检试验，自检试验合格报监理申批同意使用后现场方能使用。
2)钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应分别设立标识牌。
钢筋在运输过程中，应避免锈蚀和污染。
钢筋宜堆置在仓库（棚）内，如露天堆置时，应垫高并加遮盖。
3)不得替换设计所规定的钢筋规格,严格按照图纸施工，不得有缺少配筋现象发生，如有不明之处请与现场技术人员联系。
1.2钢筋加工1.2.1钢筋除锈钢筋除锈采用钢丝刷除锈。
钢筋的表面应洁净，油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。
在焊接前，焊点处的水锈应清除干净。
1.2.2钢筋调直钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直，采用调直机进行调直。
对局部曲折、弯曲或成盘的钢筋应加以调直。
钢筋调直普遍使用卷扬机拉直和用调直机调直。
采用钢筋调直截断机作业，其工艺流程为：备料→调直机调直→截断→码放→转入下道工序。
调直工艺如下：⑴将需调直的盘条钢筋上吊放在距调直机约3～4m处，将调直机限位器长度调至钢筋所需的长度(如长度超出调直机支架范围，则需将支架延长)，人工放盘，将盘条一端喂进调直机的调直筒内。
