桩基钢筋笼加工技术交底
桩基钢筋笼加工技术交底一、工程概述在进行桩基施工时，钢筋笼的加工质量对于桩基的承载能力和稳定性至关重要。
本工程中，桩基钢筋笼的规格、型号及相关技术要求需严格按照设计图纸执行。
二、施工准备1、材料准备（1）钢筋：应选用符合设计要求及国家标准的钢筋，具备质量证明书，并按规定进行抽样检验，合格后方可使用。
（2）焊条：根据钢筋的型号和焊接方式，选择相应的焊条，焊条应有质量合格证。
2、主要机具（1）钢筋切断机、弯曲机、调直机、电焊机等。
（2）量具：钢尺、卡尺等，且应经过校验合格。
3、作业条件（1）钢筋加工场地应平整、坚实，并具备良好的排水条件。
（2）熟悉施工图纸，明确钢筋笼的尺寸、规格、数量及各项技术要求。
三、工艺流程1、钢筋调直使用调直机将弯曲的钢筋调直，确保钢筋表面无损伤，调直后的钢筋应符合设计和规范要求。
2、钢筋下料（1）根据设计图纸，计算出每种钢筋的下料长度。
（2）使用切断机将钢筋按照下料长度切断，切口应平整，不得有马蹄形或起弯现象。
3、钢筋弯曲成型（1）根据设计要求和钢筋的规格，使用弯曲机将钢筋弯曲成所需的形状。
（2）箍筋的弯钩应符合设计和规范要求，弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的 25 倍。
4、钢筋笼组装（1）在加强筋上按照设计间距标出主筋的位置。
（2）将主筋依次与加强筋点焊牢固。
（3）按照设计间距绑扎箍筋，箍筋与主筋应垂直，且绑扎牢固。
5、焊接（1）主筋的连接应采用焊接方式，焊接接头应符合设计和规范要求。
（2）焊接时，焊缝应饱满、光滑，不得有夹渣、气孔等缺陷。
6、质量检查（1）对加工完成的钢筋笼进行质量检查，包括钢筋的规格、数量、间距、焊接质量等。
（2）检查合格后，填写质量检验记录。
四、质量标准1、主控项目（1）钢筋的品种、规格、数量应符合设计要求。
（2）钢筋的焊接质量应符合设计和规范要求，焊缝表面应平整、光滑，不得有裂纹、夹渣、气孔等缺陷。
2、一般项目（1）钢筋的间距、长度、弯曲角度等应符合设计和规范要求。
钢筋笼制作技术交底
10.2两节钢筋笼连接时，50﹪的钢筋接头需错开，接头间相互距离不得小于1m。连接时，上下两节的钢筋笼主筋轴心必须对齐。连接完成后，按要求补焊箍筋使其形成整体。上下节对接完成后，拔掉承托用的钢管或型钢，继续沉放钢筋笼，为避免钢筋笼撞孔壁，要缓慢沉放，并将吊索置于钢筋笼轴线上，不使其摇晃。
10.3在钢筋笼上端均匀设置吊点，其吊点要有足够的强度和刚度，保证钢筋笼在起吊时不变形。
施工单位：中铁六局宁西二线七标项目部一分部
复核人：审批人：接收交底人：
日期：日期：日期：
1）主筋接头采用双面焊接，焊长度应符合规范要求（双面焊接长为5d），且必须保证搭接的两主筋位于同一轴线上。如图7.1-1。
图7.1-1主筋同轴线焊接方法
注：L为双面焊接长度5d。
2）加劲箍接头采用双面焊接，且焊接长度符合图纸设计要求：不小于25cm。
7.2螺旋筋的安装，螺旋筋设置在主筋外侧，螺旋箍筋缠绕要紧密。防止离鼓，采用帮条焊接与主筋连接成型。螺旋筋与主筋连接先点焊在主筋上，然后用帮条焊接成型。
10钢筋笼下沉与连接
10.1沉放时要采用逐段吊装逐段沉放的方法，已插入的钢筋笼，利用钢管或型钢通过其架立筋将该段承托临时固定。上段钢筋笼由吊车临时吊住呈悬吊状态，上下两段对中使其成为一条直线后，找正主筋位置并利用吊坠由前后左右控制垂直度，调整完成后进行临时焊接，焊缝长度为10d。焊接时间不超过2h，必要时，采用多人对称同时进行焊接。电焊工要持证上岗，严禁漏焊。
2主筋及加劲箍的制作：为了保证两搭接电焊的主筋受力在同一轴线上，在焊接前应将两钢筋接头端搭接长度范围内的钢筋预先按50折向一侧，如图7.1-1。加劲箍应在按设计加劲箍内径制作的定型圆平台上(在12mm钢板上用长10cm的Φ25钢筋沿圆周焊成定型圆)卷制焊接而成。钢筋的焊接必须由具有电焊工证的熟练的工人操作，使用的电焊条必须与钢筋等级型号一致，使用的电流量不宜过大,以免烧伤主筋，焊接处的焊缝应饱满，不得烧伤筋肋，焊渣应清除干清。
10.3在钢筋笼上端均匀设置吊点，其吊点要有足够的强度和刚度，保证钢筋笼在起吊时不变形。
施工单位：中铁六局宁西二线七标项目部一分部
复核人：审批人：接收交底人：
日期：日期：日期：
1）主筋接头采用双面焊接，焊长度应符合规范要求（双面焊接长为5d），且必须保证搭接的两主筋位于同一轴线上。如图7.1-1。
图7.1-1主筋同轴线焊接方法
注：L为双面焊接长度5d。
2）加劲箍接头采用双面焊接，且焊接长度符合图纸设计要求：不小于25cm。
7.2螺旋筋的安装，螺旋筋设置在主筋外侧，螺旋箍筋缠绕要紧密。防止离鼓，采用帮条焊接与主筋连接成型。螺旋筋与主筋连接先点焊在主筋上，然后用帮条焊接成型。
10钢筋笼下沉与连接
10.1沉放时要采用逐段吊装逐段沉放的方法，已插入的钢筋笼，利用钢管或型钢通过其架立筋将该段承托临时固定。上段钢筋笼由吊车临时吊住呈悬吊状态，上下两段对中使其成为一条直线后，找正主筋位置并利用吊坠由前后左右控制垂直度，调整完成后进行临时焊接，焊缝长度为10d。焊接时间不超过2h，必要时，采用多人对称同时进行焊接。电焊工要持证上岗，严禁漏焊。
2主筋及加劲箍的制作：为了保证两搭接电焊的主筋受力在同一轴线上，在焊接前应将两钢筋接头端搭接长度范围内的钢筋预先按50折向一侧，如图7.1-1。加劲箍应在按设计加劲箍内径制作的定型圆平台上(在12mm钢板上用长10cm的Φ25钢筋沿圆周焊成定型圆)卷制焊接而成。钢筋的焊接必须由具有电焊工证的熟练的工人操作，使用的电焊条必须与钢筋等级型号一致，使用的电流量不宜过大,以免烧伤主筋，焊接处的焊缝应饱满，不得烧伤筋肋，焊渣应清除干清。
钢筋笼制作安装安全技术交底

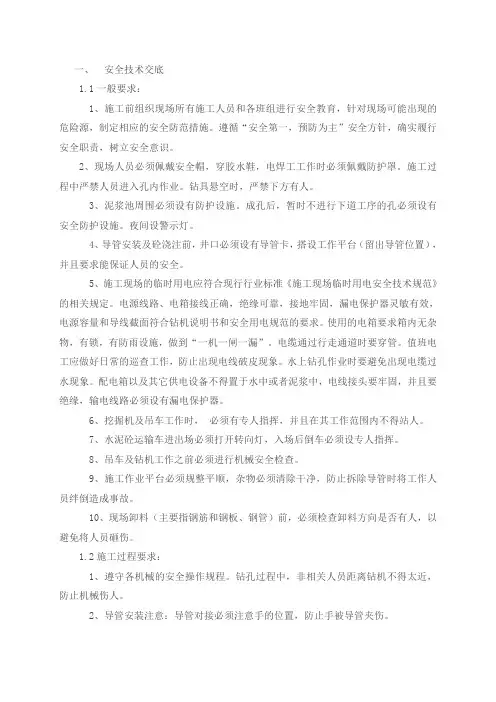

一、安全技术交底1.1一般要求：1、施工前组织现场所有施工人员和各班组进行安全教育，针对现场可能出现的危险源，制定相应的安全防范措施。
遵循“安全第一，预防为主”安全方针，确实履行安全职责，树立安全意识。
2、现场人员必须佩戴安全帽，穿胶水鞋，电焊工工作时必须佩戴防护罩。
施工过程中严禁人员进入孔内作业。
钻具悬空时，严禁下方有人。
3、泥浆池周围必须设有防护设施。
成孔后，暂时不进行下道工序的孔必须设有安全防护设施。
夜间设警示灯。
4、导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置），并且要求能保证人员的安全。
5、施工现场的临时用电应符合现行行业标准《施工现场临时用电安全技术规范》的相关规定。
电源线路、电箱接线正确，绝缘可靠，接地牢固，漏电保护器灵敏有效，电源容量和导线截面符合钻机说明书和安全用电规范的要求。
使用的电箱要求箱内无杂物，有锁，有防雨设施，做到“一机一闸一漏”。
电缆通过行走通道时要穿管。
值班电工应做好日常的巡查工作，防止出现电线破皮现象。
水上钻孔作业时要避免出现电缆过水现象。
配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电保护器。
6、挖掘机及吊车工作时，必须有专人指挥，并且在其工作范围内不得站人。
7、水泥砼运输车进出场必须打开转向灯，入场后倒车必须设专人指挥。
8、吊车及钻机工作之前必须进行机械安全检查。
9、施工作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。
10、现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。
1.2施工过程要求：1、遵守各机械的安全操作规程。
钻孔过程中，非相关人员距离钻机不得太近，防止机械伤人。
2、导管安装注意：导管对接必须注意手的位置，防止手被导管夹伤。
3、钢筋笼加工过程中，不得出现随意抛掷钢筋现象，制作完成的节段钢筋笼滚动前检查滚动方向上是否有人，防止人员被砸伤。
钢筋笼制作技术交底
施工技术交底记录（4）钢筋笼吊筋长度按现场实测原地面标高，结合护筒高度、焊接长度及钢筋笼顶标高计算得出。
2.3钢筋连接（1）钢筋笼主筋有X,X，钢筋≥25的采用机械连接,<25的采用单面焊接，焊接长度不小于10d，双面焊接焊接长度不小于5d；主筋接头应间隔错开35d且间距》500mm，同一截面上钢筋接头面积不得超过钢筋总面积的50%。
焊接完成后焊缝需敲除焊渣，焊缝需饱满，无孔隙，不得烧伤钢筋，焊缝表面应光滑，焊缝余高应平缓过渡。
焊缝有效厚度不得小于主筋直接的30%；焊缝宽度b不应小于主筋直径的80%。
（2）进行钢筋连接时，钢筋规格应与连接套筒规格一致，并保证丝头和连接套筒内螺纹干净、完好无损；（3）钢筋丝头应满足套筒长度要求，极限偏差应在0~2.0p。
（4）钢筋丝头宜满足6f级精度要求，采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
各规格的自检数量不应少于10%，检验合格率不应小于95%。
（5）钢筋连接时应用工作扳手将丝头在套筒1/2处顶紧。
丝口外漏不得超过2个丝；（6）钢筋接头拧紧后应用力矩扳手检查，并加以标记；（7）钢筋连接完毕后，标准型接头连接套筒外露应有外露有效螺纹，且连接套筒单边外露有效螺纹不得超过2倍螺纹螺距。
2.4钢筋笼骨架制作钢筋笼骨架在制作场内采用电弧焊进行焊接制作。
钢筋焊接施工之前，应清楚钢筋焊接部位以及钢筋与电极接触处表面上的锈斑、油污、杂物等；当环境温度低于-5℃条件下施焊时，宜增大焊接电流，减低焊接速度。
钢筋笼骨架焊接长度允许偏差±10mm，宽度±5mm，焊点的压入深度应为较小钢筋直径的18%~25%，钢筋点焊过程中，应随时检查外观质量，当发现焊接缺陷时，应查找原因并采取措施，及时消除。
钢筋笼焊点脱落、漏焊数量不得超过焊点总数的4%，且相邻两焊点不得有漏焊及脱落。
焊点开焊数量不应超过整个交叉点总数的1%，并且任一根钢筋上的开焊点不得超过该钢筋上交叉点的总数的一半；最外边钢筋上的交叉点不得开焊。
钢筋笼制作技术交底
钢筋笼制作技术交底关键信息项：1、钢筋笼制作的技术要求2、所用材料的规格与质量标准3、制作工艺流程4、质量检验标准与方法5、安全注意事项11 技术要求111 钢筋笼的尺寸应严格按照设计图纸进行制作，包括长度、直径、主筋间距、箍筋间距等。
112 主筋应采用机械连接或焊接，连接质量应符合相关标准。
113 箍筋应与主筋绑扎牢固，间距均匀，误差控制在允许范围内。
12 材料规格与质量标准121 主筋应选用符合国家标准的钢筋，其强度、直径、化学成分等指标应符合设计要求。
122 箍筋宜采用相同规格的钢筋，其质量应符合相应标准。
123 钢筋表面应洁净，无锈蚀、油污等缺陷。
13 制作工艺流程131 钢筋下料：根据设计图纸，计算出各种钢筋的长度，并进行准确下料。
132 主筋加工：对主筋进行连接处理，确保连接牢固、顺直。
133 箍筋制作：将箍筋按照设计间距缠绕在主筋上，并进行绑扎。
134 焊接加强筋：在钢筋笼的适当位置焊接加强筋，以增强其整体刚度。
135 成品检查：对制作完成的钢筋笼进行检查，确保尺寸、间距等符合要求。
14 质量检验标准与方法141 尺寸检验：使用钢尺、卡尺等工具，对钢筋笼的长度、直径、主筋间距、箍筋间距等进行测量，误差应符合设计及规范要求。
142 焊接质量检验：对主筋的连接焊缝进行外观检查，不得有裂纹、气孔、夹渣等缺陷。
同时，可进行抽样力学性能试验。
143 钢筋质量检验：检查钢筋的材质证明文件，对钢筋进行抽样复试，确保其质量符合国家标准。
15 安全注意事项151 操作人员应经过专业培训，熟悉钢筋笼制作的工艺流程和安全操作规程。
152 加工场地应保持整洁，通道畅通，各类机械设备应定期维护保养，确保其安全运行。
153 在钢筋下料、加工过程中，应佩戴好个人防护用品，如手套、护目镜等，防止意外伤害。
154 电气设备应接地良好，电线电缆应无破损、漏电现象，严禁私拉乱接。
155 吊运钢筋笼时，应使用专用吊具，确保起吊平稳，防止钢筋笼变形或掉落伤人。
钻孔桩钢筋笼加工技术交底3篇
钻孔桩钢筋笼加工技术交底3篇【第1篇】钻孔桩钢筋笼加工与吊装平安技术交底交底内容：一平安施工原则1 施工生产必需遵守“平安第一，预防为主”的方针。
2 平安设施预备不充分不施工。
3 施工人员有权否决违章指挥下的施工。
4 平安项目未检查或检查未利用不施工。
二工班平安管理体系人工挖孔桩钢筋笼加工与吊装平安技术交底施工班组设1名兼职平安员，负责人工挖孔桩钢筋笼加工与吊装平安技术交底施工过程中的各项平安工作的落实，做到每天讲平安，时时讲平安，到处讲平安，把平安工作作为头等事件来抓，把各种平安隐患毁灭在萌芽之中。
工班平安员及工班长在工区经理及安质部部长的指导下全面、严格、准时落实项目部有关平安管理措施及项目部领导的紧张的有关平安的指示。
三平安管理制度1 平安技术交底制度在人工挖孔桩钢筋笼加工与吊装平安技术交底施工前，由安质部长对全体施工人员举行平安技术交底，学习本企业的平安规则制度、平安基本常识、现场的平安注重事项。
2 平安教导制度要求施工人员要牢固树立“平安第一，预防为主”的意识，克服麻痹思想，做到思想上重视，生产中严格执行各项操作规程。
电焊工等特种工种人员必需经培训、考试合格之后，持证上岗。
全体人员要提升平安意识和自我庇护能力，做到“三不损害”。
入场工人经过三级平安教导培训合格后方能上岗。
每个工班在上班前，由工班长对本班工人举行班前5分钟平安教导，并做好记录。
3平安检查制度人工挖孔桩钢筋笼加工与吊装平安技术交底工班兼职平安员要天天举行平安检查，项目部平安员每日对工地举行巡察。
对检查出的问题当初制定措施，指定专人负责限时落实整改，并当天制定出预防措施，将整改结果与预防措施上报项目部平安质检部。
4 兼职平安员跟班作业制度兼职平安人员要佩带“平安员”标志，跟班作业，并且对随时检查出的问题准时实行措施，准时上报项目部。
5 平安警示制度在施工现场的门口悬挂“平安生产”等标识牌，在电焊机、电动卷扬机和配电箱等设配上悬挂标识牌。
钻孔灌注桩钢筋笼制作技术交底 (1)精选全文
三、钢筋笼制作及吊装
1、钢材应具有出厂质量证明书和试验报告单。钢筋笼加强筋与主筋全部点焊焊接，螺旋筋与主筋绑扎；主筋焊接长度和质量符合设计和规范要求，接头相互错开。钢筋上粘附的锈、油污、砂浆等附着物应彻底清除，以免影响其与混凝土的效果。钢筋笼加工制作具体要求如下：
（1）、钢筋在下料前，首先应熟悉设计图纸，对各种规格的钢筋长度和数量进行核对。同时保证设计要求的钢筋根数。
可编辑修改精选全文完整版
技 术 交 底
分灌注桩
交底部位
钢筋笼制作与安装
交底日期
交底内容：
一、中国平煤神马集团联合盐化有限公司包装车间及盐仓工程新建散湿盐仓项目：
桩直径为0.6米。
二、施工方法
采用循环钻机成孔和旋挖钻成孔，泥浆护壁；钢筋笼安装采用汽车吊吊装、人工配合的方法安装；混凝土灌注采用导管法灌注水下混凝土的方案进行砼浇筑。
（7）、为确保钢筋保护层厚度，钢筋保护层采用元宝型钢筋垫块。每隔2m设置一组，每组3个均匀设于桩基钢筋四周。
（8）、每根桩在桩身钢筋外侧布置两根注浆管，注浆管采用铁丝绑扎在钢筋笼上。两端用钢板封闭，以防泥浆、杂物等堵塞管道。
（9）、钢筋骨架在运输过程中应采取适当的措施防止其变形。
（10）、钢筋笼制作允许误差和检验方法应符合下表规定：
（4）、钢筋笼的加强筋的间距为2m，采用单面焊，焊缝应不小于10d，，设在主筋的内侧，加强箍筋应同主筋进行焊接；螺旋筋在主筋的外侧。
（5）、螺旋筋在桩顶3m范围内螺距加密为10cm，其余为20cm。
（6）、钢筋笼主筋采用闪光对焊，焊好后钢筋要同心。受力筋的连接接头应设置在内力较小处，并应错开布置。机械接头在接头长度区段内（35d长度范围，且不小于500mm）；在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分比受拉区不大于50%，受压区不受限制。
1、钢材应具有出厂质量证明书和试验报告单。钢筋笼加强筋与主筋全部点焊焊接，螺旋筋与主筋绑扎；主筋焊接长度和质量符合设计和规范要求，接头相互错开。钢筋上粘附的锈、油污、砂浆等附着物应彻底清除，以免影响其与混凝土的效果。钢筋笼加工制作具体要求如下：
（1）、钢筋在下料前，首先应熟悉设计图纸，对各种规格的钢筋长度和数量进行核对。同时保证设计要求的钢筋根数。
可编辑修改精选全文完整版
技 术 交 底
分灌注桩
交底部位
钢筋笼制作与安装
交底日期
交底内容：
一、中国平煤神马集团联合盐化有限公司包装车间及盐仓工程新建散湿盐仓项目：
桩直径为0.6米。
二、施工方法
采用循环钻机成孔和旋挖钻成孔，泥浆护壁；钢筋笼安装采用汽车吊吊装、人工配合的方法安装；混凝土灌注采用导管法灌注水下混凝土的方案进行砼浇筑。
（7）、为确保钢筋保护层厚度，钢筋保护层采用元宝型钢筋垫块。每隔2m设置一组，每组3个均匀设于桩基钢筋四周。
（8）、每根桩在桩身钢筋外侧布置两根注浆管，注浆管采用铁丝绑扎在钢筋笼上。两端用钢板封闭，以防泥浆、杂物等堵塞管道。
（9）、钢筋骨架在运输过程中应采取适当的措施防止其变形。
（10）、钢筋笼制作允许误差和检验方法应符合下表规定：
（4）、钢筋笼的加强筋的间距为2m，采用单面焊，焊缝应不小于10d，，设在主筋的内侧，加强箍筋应同主筋进行焊接；螺旋筋在主筋的外侧。
（5）、螺旋筋在桩顶3m范围内螺距加密为10cm，其余为20cm。
（6）、钢筋笼主筋采用闪光对焊，焊好后钢筋要同心。受力筋的连接接头应设置在内力较小处，并应错开布置。机械接头在接头长度区段内（35d长度范围，且不小于500mm）；在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分比受拉区不大于50%，受压区不受限制。
桩基础钢筋笼制作技术交底

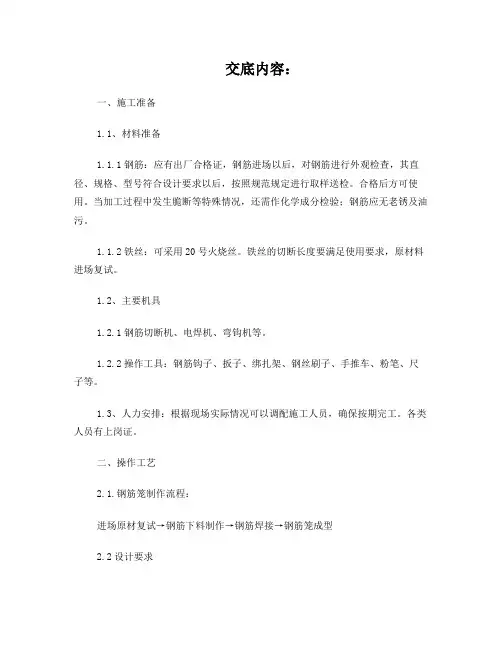

交底内容：一、施工准备1.1、材料准备1.1.1钢筋：应有出厂合格证，钢筋进场以后，对钢筋进行外观检查，其直径、规格、型号符合设计要求以后，按照规范规定进行取样送检。
合格后方可使用。
当加工过程中发生脆断等特殊情况，还需作化学成分检验；钢筋应无老锈及油污。
1.1.2铁丝：可采用20号火烧丝。
铁丝的切断长度要满足使用要求，原材料进场复试。
1.2、主要机具1.2.1钢筋切断机、电焊机、弯钩机等。
1.2.2操作工具：钢筋钩子、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
1.3、人力安排：根据现场实际情况可以调配施工人员，确保按期完工。
各类人员有上岗证。
二、操作工艺2.1.钢筋笼制作流程：进场原材复试→钢筋下料制作→钢筋焊接→钢筋笼成型2.2设计要求1、C20#楼桩径800mm，桩长10m，钢筋笼直径为750mm；C21#、C22#楼桩径600mm，桩长10m，钢筋笼直径为550mm。
2、C21#、C22#楼桩基钢筋进入桩内长度为3m，以下部分为素砼。
桩顶以上部分钢筋锚入地梁，锚固长度La。
3、桩身混凝土等级为C20。
桩身钢筋笼规格如下：桩详图桩数（根）桩径（mm）桩长（m）纵向布筋（均匀布筋）主筋箍筋C20# 22 800 10 8 12 Φ8＠200 C21#、C22# 17 600 10 6 12 Φ6＠2002.3材料及主要机具：、钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应该符合设计要求。
焊条：采用E4303焊条。
2.3.1药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看的出的偏心度。
焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
2.3.2焊条必须根据焊条说明书的要求烘干后才能使用，焊条必须有出厂合格证。
2.3.3电弧焊机、焊接电缆、电焊钳、面罩、堑子，钢丝刷，锉刀，榔头，钢字码等。
2.4作业条件：2.4.1电源应符合要求。
2.4.2作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒以及火灾等事故。
桩基钢筋笼技术交底
（5）声测管应采用专用液压钳进行连接，连接处必须满足无渗漏，底管到达桩底，绑扎间距不得大于2M且绑扎牢固，以杜绝浇筑混凝土时声测上浮，声测管顶标高严格按照项目要求留置。
（6）钢筋骨架的存放
钢筋骨架临时存放的场地必须保证平整、干燥。存放时，每个加劲筋与地面接触处都垫上等高的木方，以免受潮或沾上泥土。每组骨架的各节段要排好次序，挂上标志牌，便于使用时按顺序装车运出。
4.4钢筋加工允许偏差和检验方法
序 号
名 称
允许偏差（mm）
检验方法
1
受力钢筋全长
±10
尺量
2
弯起钢筋的弯折位置
20
3
箍筋内净尺寸
±3
4.5钢筋笼制作与安装必须符合下表要求：
桩基础钢筋骨架允许偏差和检验方法：
序号
项 目
允许偏差(mm)
检验方法
1
主筋间距
±5
尺量检查不少于5处
2
箍筋间距或螺旋筋的螺距
±10
2、钢筋加工
2.1钢筋除锈
钢筋除锈采用钢丝刷除锈。钢筋的表面应洁净，油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。
2.2钢筋调直
钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直，采用调直机进行调直。
2.3钢筋切断
将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减少短头，减少损耗。断料时应避免用短尺量长料，防止在量料中产生累积
(3)接头处不得有横向裂纹，其弯折不得大于4度。
(4)接头处的钢筋轴线偏移不得大于2mm。
(5)搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在一直线上；搭接焊时应采用两点固定，定位焊缝与搭接端部的距离应大于或等于20mm；施焊时应在搭接焊形成焊缝中引弧，在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始缝的始端和终端熔合；搭接焊的焊缝厚度不应小于主筋直径的0.3倍即不得小于8.4mm，焊缝宽度不小于主筋直径的0.7倍且不得小于8mm。
（6）钢筋骨架的存放
钢筋骨架临时存放的场地必须保证平整、干燥。存放时，每个加劲筋与地面接触处都垫上等高的木方，以免受潮或沾上泥土。每组骨架的各节段要排好次序，挂上标志牌，便于使用时按顺序装车运出。
4.4钢筋加工允许偏差和检验方法
序 号
名 称
允许偏差（mm）
检验方法
1
受力钢筋全长
±10
尺量
2
弯起钢筋的弯折位置
20
3
箍筋内净尺寸
±3
4.5钢筋笼制作与安装必须符合下表要求：
桩基础钢筋骨架允许偏差和检验方法：
序号
项 目
允许偏差(mm)
检验方法
1
主筋间距
±5
尺量检查不少于5处
2
箍筋间距或螺旋筋的螺距
±10
2、钢筋加工
2.1钢筋除锈
钢筋除锈采用钢丝刷除锈。钢筋的表面应洁净，油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。
2.2钢筋调直
钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直，采用调直机进行调直。
2.3钢筋切断
将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减少短头，减少损耗。断料时应避免用短尺量长料，防止在量料中产生累积
(3)接头处不得有横向裂纹，其弯折不得大于4度。
(4)接头处的钢筋轴线偏移不得大于2mm。
(5)搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在一直线上；搭接焊时应采用两点固定，定位焊缝与搭接端部的距离应大于或等于20mm；施焊时应在搭接焊形成焊缝中引弧，在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始缝的始端和终端熔合；搭接焊的焊缝厚度不应小于主筋直径的0.3倍即不得小于8.4mm，焊缝宽度不小于主筋直径的0.7倍且不得小于8mm。
钢筋笼施工技术交底
钢筋笼施工方案（1）钢筋笼制作加工①钢筋笼制作前应清除钢筋表面污垢、锈蚀，钢筋下料时应准确控制下料长度。
②钢筋笼采用环形模制作，制作场地保持平整。
③钢筋连接根据设计要求，直径≥25mm的钢筋采用套筒挤压接头、墩粗直螺纹接头、滚扎直螺纹钢筋接头，并应按有关规定执行，要求同一截面内有接头的钢筋数量不得超过按现行规范执行的总钢筋量，接头强度应不低于钢筋母材的设计极限强度。
④钢筋笼保护块每隔4m设一组沿圆周均布，保护层厚度为50mm。
⑤成型的钢筋笼进行逐节验收，验收合格的钢筋笼应平卧堆放平整干净的地面上，堆放层数不应超过2层。
⑥钢筋笼制作标准见下表：（2）钢筋笼安放①钢筋笼安放起吊采用25t吊车起吊。
②钢筋笼安放标高根据孔口护筒顶标高来计算，安放时需保证桩顶的设计标高，允许误差为±100mm。
③钢筋笼下放时，应对准孔位中心，缓慢下放。
遇阻时采用正、反旋转慢慢下沉，严禁猛提。
放至设计标高后立即将φ14吊筋焊固在孔口护筒上或机架底盘上，或用钢管悬挂固定在孔口。
（1）、下放导管及二次清孔钢筋笼下放好之后，立即下放导管，导管内径ф250mm,其接头采用“卡口”快速接头，每根导管在正式使用之前应作1.25倍水压的耐压试验，以检测导管管壁接头是否严密、不漏水。
导管安装完毕，检测沉渣厚度，超过规范要求时，利用导管进行二次清孔。
清孔时，应补充泥浆，维持泥浆循环，以避免坍孔。
清孔采用泵吸或空气吸泥机。
①钻孔达到图纸规定深度后，且成孔质量符合图纸要求并经监理工程师批准，应立即进行清孔。
②清孔将孔底钻渣及泥砂等沉淀物清除。
清孔次数按图纸要求和清孔后孔底钻渣沉淀厚度符合图纸规定值进行，一般需进行两次清孔。
③清孔后孔底沉淀物厚度应小于50mm。
④清孔后立即进行检孔。
（2）、水下混凝土浇注①灌浆管：选用φ300mm，油轮丝扣连接式导管，单节长度一般为 2.5m。
底管长度不小于4m，同时配备1.0m、0.5m和0.3m短节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绑扎搭接法除图纸所示或监理工程师同意外，一般不宜采用，如需要时格按规及图纸要求进行，钢筋笼箍筋采用点焊式连接。
3、焊接接头质量检查
（1）钻桩钢筋笼连接如采用焊接,焊接接头按照规要求错开布置。
（2）焊接件经质检人员彻底检查并抽样进行试验，检验合格后可使用。
四、钢筋直螺纹加工与连接
1、钢筋直螺纹连接施工
1、下料：钢筋按设计各部位尺寸和形状全部采用机械加工成型，施工前将钢筋表面油渍、漆皮、鳞锈等清除干净，保持表面洁净。
2、钢筋如采用滚丝套筒连接，钢筋，切口端面要与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
3、钢筋下料时必须符合下列规定：
设置在同一构件同一截面受力钢筋的接头位置应相互错开。同一截面接头百分率不应超过50%。
一、钢筋进场检查及存放
1、钢筋进场后必须检查出厂质量证明书，出厂证明书不全、或没有证明书的情况下不予使用。2、每批重不大于20t，告诉施工员通知试验室取样。
3、钢筋堆放要在棚，下设垫块，使钢筋垫起，离地30cm，并按不同的规格等级分别堆放并设立标志牌，且避免同酸、盐、油等物品一起堆放，以免污染。
二、钢筋下料
2、钢筋直螺纹接头检验
（1）使用扳手对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可，拧紧
后按下列力矩值检查：
滚轧直螺纹钢筋接头拧紧力矩值
钢筋直径/㎜
≤16
18~20
22~25
28~32
拧紧力矩值/（N·m）
80
160
230
300
注：当钢筋直径的钢筋连接时，拧紧力矩值按较小直径钢筋的相应值取用。
（2）外观质量检查包括钢筋与套筒规格应一致、接头无完整丝扣外露、接头拧紧无松动。
（4）焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
（5）搭接焊焊接时宜采用双面焊。当不能进行双面焊时，可采用单面焊。搭接长度单面焊10d，
双面焊5d。
（6）搭接焊接头的焊缝必须饱满，厚度不小于主筋直径的0.3倍：焊缝宽度不应小于主筋直径的0.7倍。
（7）搭接焊时，钢筋的装配和焊接应符合下列要求：
（11）钢筋应先调直再加工，应使用砂轮切割机下料，不得用气割、钢筋切断机下料。要求钢筋端面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。
（12）滚压加工钢筋螺纹时，应采用水溶性切削润滑液，不得用机油做润滑液或不加润滑液滚压螺纹。
（13）接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。不同直径的钢筋连接，直径规格不宜超过两级。钢筋连接套筒的横向净距不宜小于25mm，连接套筒的最小保护层厚度不得小于15mm。
接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。
三、钢筋焊接连接
1、钢筋焊接施工
（1）应根据钢筋级别、直径、接头型式和焊接位置，选择焊条、焊接工艺和焊接参数；焊条应选用5开头系列。如采用焊条连接，焊条应有合格证。
（2）焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，要调好电流，不得烧伤主筋。
（3）焊接地线与钢筋应接触紧密。
搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在一直线上；
搭接焊时，应用两点固定；定位焊缝与搭接端部的距离应大于或等20mm；
如采用套筒连接，套筒应有产品合格证，套筒表面应有规格标记。
焊接时，应在搭接焊形成焊缝中引弧；在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合。
2、钢筋笼与箍筋搭接
（1）钢筋连接法：将待连接钢筋丝头分别拧入连接套，用两把扳手分别卡住待连接钢筋将钢筋丝头拧紧。连接长水平筋时，必须从一头往另一头连接，不得从两头往中间连接以免钢筋接头松动。
（2）同规格的钢筋连接采用标准型套筒。连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣要干净、完好无损；连接时用扳手进行施工，拧紧力控制在不加长力臂的情况下，一人拧不动为止，以保证施工现场接头质量的稳定性；为了防止接头漏拧，每个接头拧好后，必须做红油漆标记，以便检查；经拧紧后的滚压直螺纹接头要无完整丝扣外露。
施工队（班组）级技术交底记录表
公路桥梁建设有限责任公司邵坪高速第二合同段编号：
单位（分部）工程
互通桥、雀塘桥、罗家坳桥
桩基础
分项工程
桩基础钢筋笼加工制作安装
交底部门
工程技术部
交底地点
雀塘互通北端钢筋加工棚
被交底单位
宁效喜施工Leabharlann 钢筋班组交底时间2013年11月12日下午
桩基础钢筋笼加工、制作、运输、安装技术交底
（3）如采用套筒连接，套筒应有产品合格证，套筒表面应有规格标记。
（4）检查接头外观质量应外露不超过2扣，钢筋与连接套筒之间无缝隙；用力矩扳手检查接头拧紧程度，不得小于规规定值。
（5）钢筋笼桩顶6m围不能有套筒接头，可用闪光对焊。
（6）丝头质量检查：加工的丝头应逐个进行自检，不合格的丝头应切去重新加工。每加工10个丝头用通、止环规检查一次，应确保环规能旋进同规格的套丝钢筋，长度允差为±1mm，还要经常检查滚压螺纹板牙，如有缺牙，磨损，应及时更换。
（3）正式加工前按照钢筋规格所需的调整试棒调整好滚丝头最小尺寸。
（4）钢筋丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止生锈和装卸钢筋时损坏丝头。对检验合格的丝头，其端部加带保护帽进行保护，按规格分类堆放整齐，待运至施工现场使用。
（5）连接钢筋的套筒必须用塑料盖封上，以保持部洁净、干燥、防锈。
（9）钢筋连接前要根据所连接钢筋直径的需要将力矩扳手上的游动标尺刻度调定在相应的位置上。即按规定的力矩值使力矩板手钳头垂直钢筋轴线均匀加力。当听到力矩扳手发出“咔嗒”声响时即停止加力（否则会损坏扳手）。
（10）连接水平钢筋时必须依次连接，从一头往另一头，不得从两边往中间连接，连接时一定两人面对站定，一人用扳手管钳卡住已连接好的钢筋，另一人用力矩扳手拧紧待连接钢筋，按规定的力矩值进行连接，这样可避免弄坏已连接好的钢筋接头。
（6）连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋和连接套的丝扣干净、完好无损。已连接好套筒的钢筋接头不得随意抛砸。
（7）必须用力矩扳手拧紧接头。力矩扳手的精度为±5%，要求每半年用扭力仪检定一次。
（8）连接钢筋时应对正轴线将钢筋拧入连接套，然后用力矩扳手拧紧。接头拧紧值应满足规定的力矩值，不得超拧，拧紧后的接头应作上标记，防止钢筋接头漏拧。
3、焊接接头质量检查
（1）钻桩钢筋笼连接如采用焊接,焊接接头按照规要求错开布置。
（2）焊接件经质检人员彻底检查并抽样进行试验，检验合格后可使用。
四、钢筋直螺纹加工与连接
1、钢筋直螺纹连接施工
1、下料：钢筋按设计各部位尺寸和形状全部采用机械加工成型，施工前将钢筋表面油渍、漆皮、鳞锈等清除干净，保持表面洁净。
2、钢筋如采用滚丝套筒连接，钢筋，切口端面要与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
3、钢筋下料时必须符合下列规定：
设置在同一构件同一截面受力钢筋的接头位置应相互错开。同一截面接头百分率不应超过50%。
一、钢筋进场检查及存放
1、钢筋进场后必须检查出厂质量证明书，出厂证明书不全、或没有证明书的情况下不予使用。2、每批重不大于20t，告诉施工员通知试验室取样。
3、钢筋堆放要在棚，下设垫块，使钢筋垫起，离地30cm，并按不同的规格等级分别堆放并设立标志牌，且避免同酸、盐、油等物品一起堆放，以免污染。
二、钢筋下料
2、钢筋直螺纹接头检验
（1）使用扳手对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可，拧紧
后按下列力矩值检查：
滚轧直螺纹钢筋接头拧紧力矩值
钢筋直径/㎜
≤16
18~20
22~25
28~32
拧紧力矩值/（N·m）
80
160
230
300
注：当钢筋直径的钢筋连接时，拧紧力矩值按较小直径钢筋的相应值取用。
（2）外观质量检查包括钢筋与套筒规格应一致、接头无完整丝扣外露、接头拧紧无松动。
（4）焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
（5）搭接焊焊接时宜采用双面焊。当不能进行双面焊时，可采用单面焊。搭接长度单面焊10d，
双面焊5d。
（6）搭接焊接头的焊缝必须饱满，厚度不小于主筋直径的0.3倍：焊缝宽度不应小于主筋直径的0.7倍。
（7）搭接焊时，钢筋的装配和焊接应符合下列要求：
（11）钢筋应先调直再加工，应使用砂轮切割机下料，不得用气割、钢筋切断机下料。要求钢筋端面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。
（12）滚压加工钢筋螺纹时，应采用水溶性切削润滑液，不得用机油做润滑液或不加润滑液滚压螺纹。
（13）接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。不同直径的钢筋连接，直径规格不宜超过两级。钢筋连接套筒的横向净距不宜小于25mm，连接套筒的最小保护层厚度不得小于15mm。
接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。
三、钢筋焊接连接
1、钢筋焊接施工
（1）应根据钢筋级别、直径、接头型式和焊接位置，选择焊条、焊接工艺和焊接参数；焊条应选用5开头系列。如采用焊条连接，焊条应有合格证。
（2）焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，要调好电流，不得烧伤主筋。
（3）焊接地线与钢筋应接触紧密。
搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在一直线上；
搭接焊时，应用两点固定；定位焊缝与搭接端部的距离应大于或等20mm；
如采用套筒连接，套筒应有产品合格证，套筒表面应有规格标记。
焊接时，应在搭接焊形成焊缝中引弧；在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合。
2、钢筋笼与箍筋搭接
（1）钢筋连接法：将待连接钢筋丝头分别拧入连接套，用两把扳手分别卡住待连接钢筋将钢筋丝头拧紧。连接长水平筋时，必须从一头往另一头连接，不得从两头往中间连接以免钢筋接头松动。
（2）同规格的钢筋连接采用标准型套筒。连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣要干净、完好无损；连接时用扳手进行施工，拧紧力控制在不加长力臂的情况下，一人拧不动为止，以保证施工现场接头质量的稳定性；为了防止接头漏拧，每个接头拧好后，必须做红油漆标记，以便检查；经拧紧后的滚压直螺纹接头要无完整丝扣外露。
施工队（班组）级技术交底记录表
公路桥梁建设有限责任公司邵坪高速第二合同段编号：
单位（分部）工程
互通桥、雀塘桥、罗家坳桥
桩基础
分项工程
桩基础钢筋笼加工制作安装
交底部门
工程技术部
交底地点
雀塘互通北端钢筋加工棚
被交底单位
宁效喜施工Leabharlann 钢筋班组交底时间2013年11月12日下午
桩基础钢筋笼加工、制作、运输、安装技术交底
（3）如采用套筒连接，套筒应有产品合格证，套筒表面应有规格标记。
（4）检查接头外观质量应外露不超过2扣，钢筋与连接套筒之间无缝隙；用力矩扳手检查接头拧紧程度，不得小于规规定值。
（5）钢筋笼桩顶6m围不能有套筒接头，可用闪光对焊。
（6）丝头质量检查：加工的丝头应逐个进行自检，不合格的丝头应切去重新加工。每加工10个丝头用通、止环规检查一次，应确保环规能旋进同规格的套丝钢筋，长度允差为±1mm，还要经常检查滚压螺纹板牙，如有缺牙，磨损，应及时更换。
（3）正式加工前按照钢筋规格所需的调整试棒调整好滚丝头最小尺寸。
（4）钢筋丝头加工完毕经检验合格后，应立即带上丝头保护帽或拧上连接套筒，防止生锈和装卸钢筋时损坏丝头。对检验合格的丝头，其端部加带保护帽进行保护，按规格分类堆放整齐，待运至施工现场使用。
（5）连接钢筋的套筒必须用塑料盖封上，以保持部洁净、干燥、防锈。
（9）钢筋连接前要根据所连接钢筋直径的需要将力矩扳手上的游动标尺刻度调定在相应的位置上。即按规定的力矩值使力矩板手钳头垂直钢筋轴线均匀加力。当听到力矩扳手发出“咔嗒”声响时即停止加力（否则会损坏扳手）。
（10）连接水平钢筋时必须依次连接，从一头往另一头，不得从两边往中间连接，连接时一定两人面对站定，一人用扳手管钳卡住已连接好的钢筋，另一人用力矩扳手拧紧待连接钢筋，按规定的力矩值进行连接，这样可避免弄坏已连接好的钢筋接头。
（6）连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋和连接套的丝扣干净、完好无损。已连接好套筒的钢筋接头不得随意抛砸。
（7）必须用力矩扳手拧紧接头。力矩扳手的精度为±5%，要求每半年用扭力仪检定一次。
（8）连接钢筋时应对正轴线将钢筋拧入连接套，然后用力矩扳手拧紧。接头拧紧值应满足规定的力矩值，不得超拧，拧紧后的接头应作上标记，防止钢筋接头漏拧。
