hx8279芯片规格书hx8279芯片是一款高性能的显示驱动芯片，广泛应用于液晶显示面板的驱动。
以下是hx8279芯片的规格书：一、概述hx8279芯片是一款用于驱动液晶显示面板的芯片，具有高集成度、低功耗、高性能等特点。
它采用先进的CMOS工艺制造，可驱动多种类型的液晶显示面板，如TN、HTN、STN等。
hx8279芯片支持多种显示模式，包括并行和串行模式，可以满足各种不同应用场景的需求。
二、主要特性1、高性能：hx8279芯片采用高性能的CMOS工艺制造，具有快速的响应速度和较低的功耗。
它可以实现高清晰度的图像显示，支持高分辨率的显示面板。
2、多模式支持：hx8279芯片支持并行和串行模式，可以与不同类型的液晶显示面板配合使用。
此外，它还支持多种数据接口，如8位、16位、24位等，可以方便地与各种控制器连接。
3、自动调整：hx8279芯片具有自动调整功能，可以根据液晶显示面板的特性和环境温度等因素自动调整各项参数，以保证显示的稳定性和清晰度。
4、多种显示模式：hx8279芯片支持多种显示模式，如常规模式、横屏模式、纵屏模式等，可以满足不同应用场景的需求。
5、低功耗：hx8279芯片采用低功耗设计，可以有效降低液晶显示设备的功耗，延长设备的续航时间。
三、规格参数1、工作电压：3.3V~5V2、功耗：≤100mW3、显示模式：并行或串行4、数据接口：8位、16位、24位5、调整方式：自动调整6、显示分辨率：根据实际需求而定7、工作温度：0℃~70℃8、存储温度：-20℃~85℃四、应用领域hx8279芯片广泛应用于液晶显示设备中，如手持设备、车载设备、工业控制设备等。
它可以驱动各种类型的液晶显示面板，实现高清晰度的图像显示，提升用户的视觉体验。

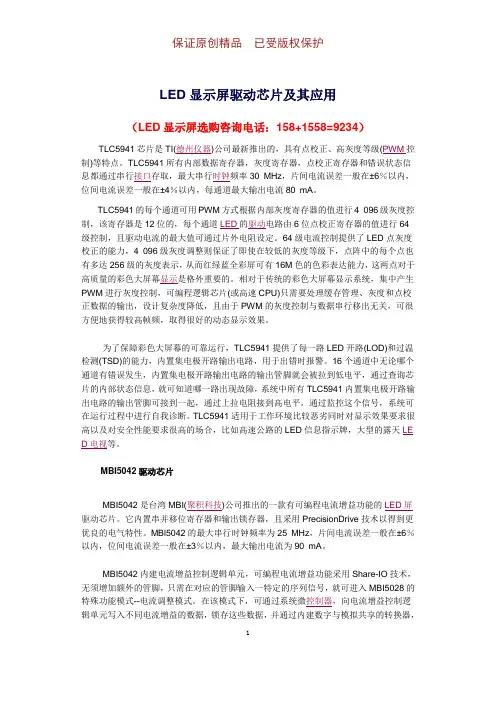

保证原创精品已受版权保护LED显示屏驱动芯片及其应用（LED显示屏选购咨询电话：158+1558=9234）TLC5941的每个通道可用PWM方式根据内部灰度寄存器的值进行4 096级灰度控制，该寄存器是12位的，每个通道LED的驱动电路由6位点校正寄存器的值进行64级控制，且驱动电流的最大值可通过片外电阻设定。
64级电流控制提供了LED点灰度校正的能力，4 096级灰度调整则保证了即使在较低的灰度等级下，点阵中的每个点也有多达256级的灰度表示，从而红绿蓝全彩屏可有16M色的色彩表达能力，这两点对于高质量的彩色大屏幕显示是格外重要的。
相对于传统的彩色大屏幕显示系统，集中产生PWM进行灰度控制，可编程逻辑芯片(或高速CPU)只需要处理缓存管理、灰度和点校正数据的输出，设计复杂度降低，且由于PWM的灰度控制与数据串行移出无关，可很方便地获得较高帧频，取得很好的动态显示效果。
为了保障彩色大屏幕的可靠运行，TLC5941提供了每一路LED开路(LOD)和过温检测(TSD)的能力，内置集电极开路输出电路，用于出错时报警。
16个通道中无论哪个通道有错误发生，内置集电极开路输出电路的输出管脚就会被拉到低电平，通过查询芯片的内部状态信息，就可知道哪一路出现故障，系统中所有TLC5941内置集电极开路输出电路的输出管脚可接到一起，通过上拉电阻接到高电平，通过监控这个信号，系统可在运行过程中进行自我诊断。
TLC5941适用于工作环境比较恶劣同时对显示效果要求很高以及对安全性能要求很高的场合，比如高速公路的LED信息指示牌，大型的露天LE D电视等。
MBI5042驱动芯片MBI5042是台湾MBI(聚积科技)公司推出的一款有可编程电流增益功能的LED屏驱动芯片。
它内置串并移位寄存器和输出锁存器，且采用PrecisionDrive技术以得到更优良的电气特性。
MBl5042的最大串行时钟频率为25 MHz，片间电流误差一般在±6％以内，位间电流误差一般在±3％以内，最大输出电流为90 mA。

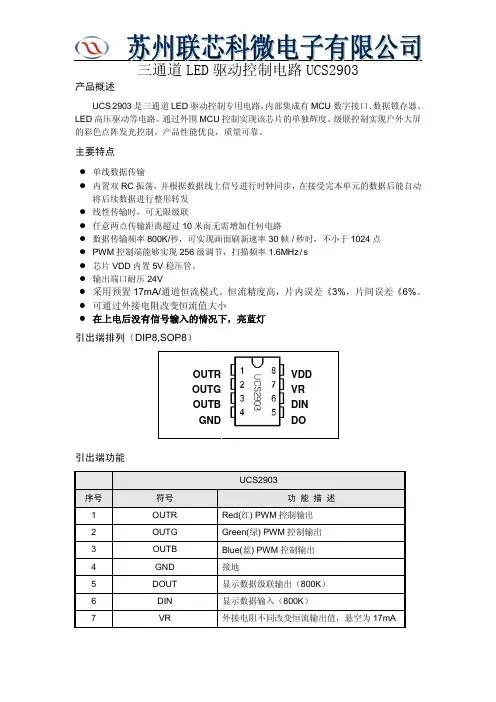

产品概述UCS2903是三通道LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。
通过外围MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。
产品性能优良，质量可靠。
主要特点l单线数据传输l内置双RC振荡，并根据数据线上信号进行时钟同步，在接受完本单元的数据后能自动将后续数据进行整形转发l线性传输时，可无限级联l任意两点传输距离超过10米而无需增加任何电路l数据传输频率800K/秒，可实现画面刷新速率30帧/秒时，不小于1024点l PWM控制端能够实现256级调节，扫描频率1.6MHz/sl芯片VDD内置5V稳压管。
l输出端口耐压24Vl采用预置17mA/通道恒流模式。
恒流精度高，片内误差《3%，片间误差《6%。
l可通过外接电阻改变恒流值大小l在上电后没有信号输入的情况下，亮蓝灯引出端排列（DIP8,SOP8）OUTR VDDOUTG VROUTB DINGND DO引出端功能UCS2903序号符号功能描述1 OUTR Red(红) PWM控制输出2 OUTG Green(绿) PWM控制输出3 OUTB Blue(蓝) PWM控制输出4 GND 接地5 DOUT 显示数据级联输出（800K）6 DIN 显示数据输入（800K）7 VR 外接电阻不同改变恒流输出值，悬空为17mA8最大额定值（如无特殊说明，T A＝25℃，V SS＝0V）参数符号范围单位逻辑电源电压V DD＋6.0～＋7.0 V输出端口耐压V OUT24 V逻辑输入电压V I1 −0.5～V DD＋0.5 V工作温度T opt−40～＋85 ℃储存温度T stg−55～＋150 ℃推荐工作范围（如无特殊说明，T A＝−20～＋70℃，V SS＝0V）参数符号最小典型最大单位测试条件逻辑电源电压V DD- 6 - V -高电平输入电压V IH0.7V DD- V DD V -低电平输入电压V IL0 - 0.3V DD V -电气参数（如无特殊说明，T A＝−20～＋70℃，V DD＝4.5～5.5V，V SS＝0V）参数符号最小典型最大单位测试条件低电平输出电流I OL1 - 17- mA R，G，B（VR悬空）低电平输出电流I dout10 - - mA V O＝0.4V，D OUT 输入电流I I- - ±1 µA V I＝V DD /V SS输出管脚电流Isink 35 40 mA高电平输入电压V IH0.7V DD- V D IN，SET低电平输入电压V IL- - 0.3V DD V D IN，SET 滞后电压V H- 0.35 - V D IN，SET开关特性（如无特殊说明，T A＝−20～＋70℃，V DD＝4.5～5.5V，V SS＝0V）参数符号最小典型最大单位测试条件F OSC1 - 800 - kHz - 振荡频率F OSC2 - - kHz -传输延迟时间t PLZ- - 300 nsC L＝15pF，D IN→D OUT，R L＝10kΩ下降时间t THZ- - 120 µs C L＝300pF，OUTR/OUTG/OUTB数据传输率F MAX800 - - Kbps 占空比50%输入电容C I- - 15 pF -功能说明芯片采用单线通讯方式，采用归零码的方式发送信号。

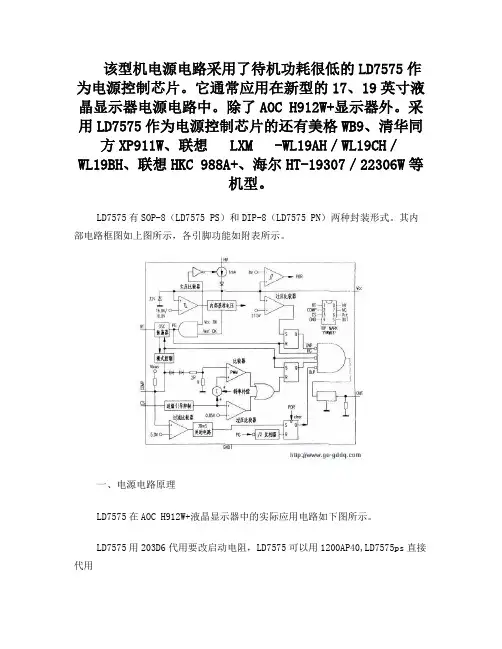

该型机电源电路采用了待机功耗很低的LD7575作为电源控制芯片。
它通常应用在新型的17、19英寸液晶显示器电源电路中。
除了AOC H912W+显示器外。
采用LD7575作为电源控制芯片的还有美格WB9、清华同方XP911W、联想 LXM -WL19AH／WL19CH／WL19BH、联想HKC 988A+、海尔HT-19307／22306W等机型。
LD7575有SOP-8（LD7575 PS）和DIP-8（LD7575 PN）两种封装形式。
其内部电路框图如上图所示，各引脚功能如附表所示。
一、电源电路原理LD7575在AOC H912W+液晶显示器中的实际应用电路如下图所示。
LD7575用203D6代用要改启动电阻，LD7575可以用1200AP40,LD7575ps直接代用1.整流滤波电路220V交流电压经过共态扼流圈L901、L902、跨接线路电容C909进行EMI滤波。
其中C909用于滤除低频正态噪声。
R900、R902用于拔掉电源时对电容C909起放电作用。
220V交流经BD901桥式整流输出波动直流电经滤波电容C907滤波后，生成310V的直流电压。
负温度系数热敏电阻NRgOI用来限制启动时的电流。
防止启动电流过大烧毁保险丝。
2.启动/振荡电路刚启动开关电源时，IC901（LD7575PS）所需的启动工作电压由，±310V直流电压经过R905限流后加至IC901（8）脚实现开机启动操作。
LD7575PS开始工作后。
其（5）脚输出PWM脉冲波（该脉冲控制功率管Q900并按其工作频率进行开关动作）。
Q900工作在开关状态后，开关变压器T901在次级绕组输出整机需要的各种供电电压。
‘开关变压器T901的（1）-（3）绕组产生的高频电压经R610限流、D901整流、C911滤波后。
直接输入至LD7575PS的（6）脚作为正常工作状态的供电电压。
在正常工作时。
其LD7575PS的（6）脚必须有，14V左右的电压为芯片供电。
