黑白液晶屏LCD驱动芯片的作用

lcd驱动ic原理
LCD驱动IC是一种用于控制液晶显示屏（LCD）的集成电路。

它负责接收来自主控芯片的指令，并将图像、文本等数据转换为适合液晶显示的信号。

LCD驱动IC的原理主要包括以下几
个方面：
1. 数据处理：LCD驱动IC接收来自主控芯片的指令和数据，
通过内部的逻辑电路对这些数据进行解析和处理。

根据不同的指令和数据格式，LCD驱动IC会执行相应的操作。

2. 显示控制：LCD驱动IC需要根据指令和数据来控制液晶显
示屏的像素点亮和灭。

一般来说，液晶显示屏由一组行和列组成的像素阵列，LCD驱动IC根据接收到的数据来选择哪些像
素点亮、哪些像素灭，从而显示出图像或文字。

3. 电源控制：LCD驱动IC还负责控制液晶显示屏的电源供应。

它可以通过控制不同的电压信号来调节液晶的对比度、亮度等参数，以达到最佳的显示效果。

4. 时序控制：液晶显示屏的像素点亮和灭需要按照一定的时序来进行。

LCD驱动IC会通过内部的时序生成电路来生成准确
的时序信号，确保像素点能够按照正确的时序进行驱动。

5. 数据传输：LCD驱动IC需要将处理后的数据传输给液晶显
示屏，通常采用并行或串行的方式进行。

并行传输通常速度较快，适用于大尺寸液晶显示屏；串行传输则需要较少的线材，适用于小尺寸液晶显示屏。

总之，LCD驱动IC是一种重要的芯片，负责控制液晶显示屏的显示和电源供应。

通过合理的数据处理、显示控制、电源控制、时序控制以及数据传输，LCD驱动IC能够实现高质量的图像和文字显示效果。

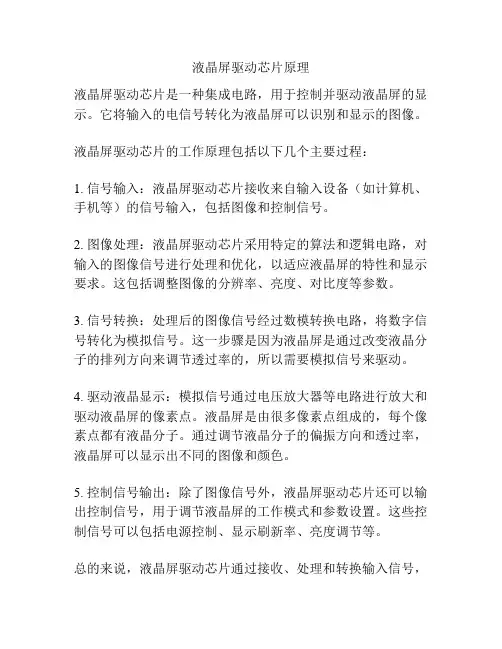

液晶屏驱动芯片原理
液晶屏驱动芯片是一种集成电路，用于控制并驱动液晶屏的显示。

它将输入的电信号转化为液晶屏可以识别和显示的图像。

液晶屏驱动芯片的工作原理包括以下几个主要过程：
1. 信号输入：液晶屏驱动芯片接收来自输入设备（如计算机、手机等）的信号输入，包括图像和控制信号。

2. 图像处理：液晶屏驱动芯片采用特定的算法和逻辑电路，对输入的图像信号进行处理和优化，以适应液晶屏的特性和显示要求。

这包括调整图像的分辨率、亮度、对比度等参数。

3. 信号转换：处理后的图像信号经过数模转换电路，将数字信号转化为模拟信号。

这一步骤是因为液晶屏是通过改变液晶分子的排列方向来调节透过率的，所以需要模拟信号来驱动。

4. 驱动液晶显示：模拟信号通过电压放大器等电路进行放大和驱动液晶屏的像素点。

液晶屏是由很多像素点组成的，每个像素点都有液晶分子。

通过调节液晶分子的偏振方向和透过率，液晶屏可以显示出不同的图像和颜色。

5. 控制信号输出：除了图像信号外，液晶屏驱动芯片还可以输出控制信号，用于调节液晶屏的工作模式和参数设置。

这些控制信号可以包括电源控制、显示刷新率、亮度调节等。

总的来说，液晶屏驱动芯片通过接收、处理和转换输入信号，
并驱动液晶屏的像素点来实现图像的显示。

其内部包括图像处理单元、数模转换单元、电压放大器等功能模块，以及控制信号输出模块。

通过这些模块的相互配合，液晶屏驱动芯片能够实现高质量的图像显示效果。

常见液晶驱动控制芯片详解前言因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16X2、16X4、20X2、20X4、40X4等字符型LCD，基本上都采用的KS0066 作为LCD 的驱动控制器。

二、图形点阵型LCD驱动控制IC2.1、点阵数122X32—SED1520。

2.2、点阵数128×64。

（1）RA8816，支持串行或并行数据操作方式，内置中文汉字字库。

（2）KS0108/RA8808，只支持并行数据操作方式，也是最通用的12864点阵液晶的驱动控制IC。

（3）ST7565，支持中行或并行数据操作方式。

（4）S6B0724，支持中行或并行数据操作方式。

（5）RA6963，支持并行数据操作方式。

2.3、其他点阵数如192×64、240×64、320X64、240X128 的一般都是采用RA6963驱动控制芯片。

2.4、点阵数320X240，通用的采用RA8835 内置ASCII字库，以及RA8806驱动IC内置ASCII和中文等字库。

这里列举的只是一些常用的，当然还有其他LCD 驱动控制IC，在写LCD 驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC 数据手册吧。

后面我将慢慢补上其它一些常见的。

三、12864 液晶的奥秘CD1601/1602和LCD12864 都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864 的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864 有带字库的，也有不带字库的：有5V电压的，也有3.3V工作电压：归根到底的区别在于驱动控制芯片，常用的控制芯片有RA8816、KS0108/RA8808、RA6963等等。

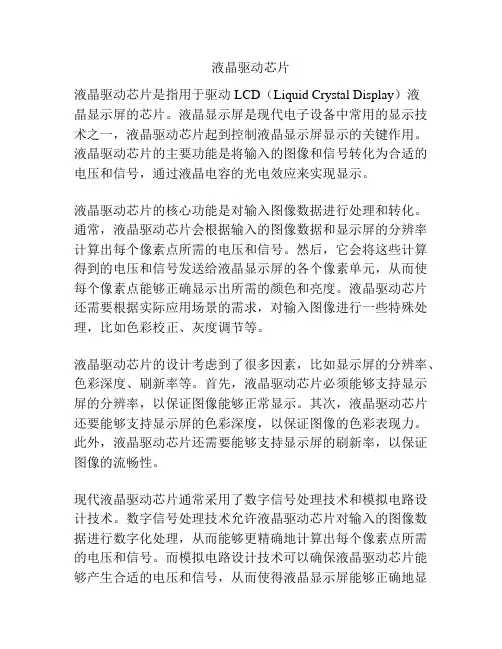

液晶驱动芯片液晶驱动芯片是指用于驱动LCD（Liquid Crystal Display）液晶显示屏的芯片。

液晶显示屏是现代电子设备中常用的显示技术之一，液晶驱动芯片起到控制液晶显示屏显示的关键作用。

液晶驱动芯片的主要功能是将输入的图像和信号转化为合适的电压和信号，通过液晶电容的光电效应来实现显示。

液晶驱动芯片的核心功能是对输入图像数据进行处理和转化。

通常，液晶驱动芯片会根据输入的图像数据和显示屏的分辨率计算出每个像素点所需的电压和信号。

然后，它会将这些计算得到的电压和信号发送给液晶显示屏的各个像素单元，从而使每个像素点能够正确显示出所需的颜色和亮度。

液晶驱动芯片还需要根据实际应用场景的需求，对输入图像进行一些特殊处理，比如色彩校正、灰度调节等。

液晶驱动芯片的设计考虑到了很多因素，比如显示屏的分辨率、色彩深度、刷新率等。

首先，液晶驱动芯片必须能够支持显示屏的分辨率，以保证图像能够正常显示。

其次，液晶驱动芯片还要能够支持显示屏的色彩深度，以保证图像的色彩表现力。

此外，液晶驱动芯片还需要能够支持显示屏的刷新率，以保证图像的流畅性。

现代液晶驱动芯片通常采用了数字信号处理技术和模拟电路设计技术。

数字信号处理技术允许液晶驱动芯片对输入的图像数据进行数字化处理，从而能够更精确地计算出每个像素点所需的电压和信号。

而模拟电路设计技术可以确保液晶驱动芯片能够产生合适的电压和信号，从而使得液晶显示屏能够正确地显示图像。

液晶驱动芯片在电子设备中扮演了重要的角色。

它的性能和品质直接影响着液晶显示屏的图像质量和显示效果。

好的液晶驱动芯片应该具有高的图像处理能力、低的能耗、稳定的性能、广泛的兼容性和可靠的质量。

此外，液晶驱动芯片还应该能够提供丰富的接口和功能，方便用户对液晶显示屏的操作和控制。

总之，液晶驱动芯片是控制液晶显示屏正常显示的重要组成部分。

它通过对输入的图像数据进行处理和转化，使每个像素点能够正确显示出所需的颜色和亮度。

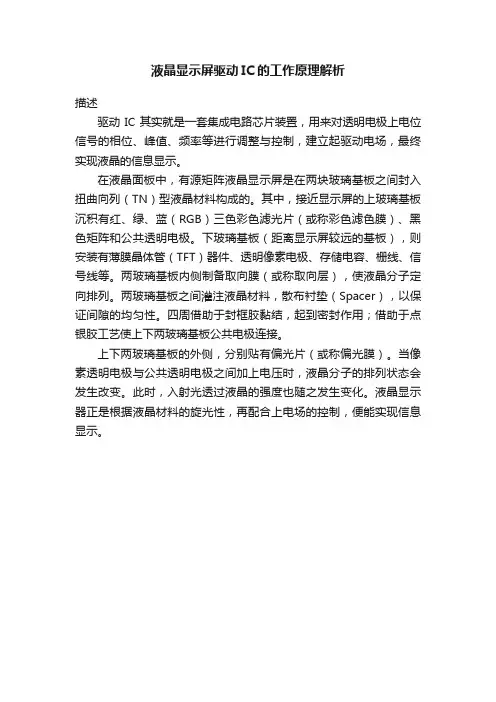

液晶显示屏驱动IC的工作原理解析
描述
驱动IC其实就是一套集成电路芯片装置，用来对透明电极上电位信号的相位、峰值、频率等进行调整与控制，建立起驱动电场，最终实现液晶的信息显示。

在液晶面板中，有源矩阵液晶显示屏是在两块玻璃基板之间封入扭曲向列（TN）型液晶材料构成的。

其中，接近显示屏的上玻璃基板沉积有红、绿、蓝（RGB）三色彩色滤光片（或称彩色滤色膜）、黑色矩阵和公共透明电极。

下玻璃基板（距离显示屏较远的基板），则安装有薄膜晶体管（TFT）器件、透明像素电极、存储电容、栅线、信号线等。

两玻璃基板内侧制备取向膜（或称取向层），使液晶分子定向排列。

两玻璃基板之间灌注液晶材料，散布衬垫（Spacer），以保证间隙的均匀性。

四周借助于封框胶黏结，起到密封作用；借助于点银胶工艺使上下两玻璃基板公共电极连接。

上下两玻璃基板的外侧，分别贴有偏光片（或称偏光膜）。

当像素透明电极与公共透明电极之间加上电压时，液晶分子的排列状态会发生改变。

此时，入射光透过液晶的强度也随之发生变化。

液晶显示器正是根据液晶材料的旋光性，再配合上电场的控制，便能实现信息显示。

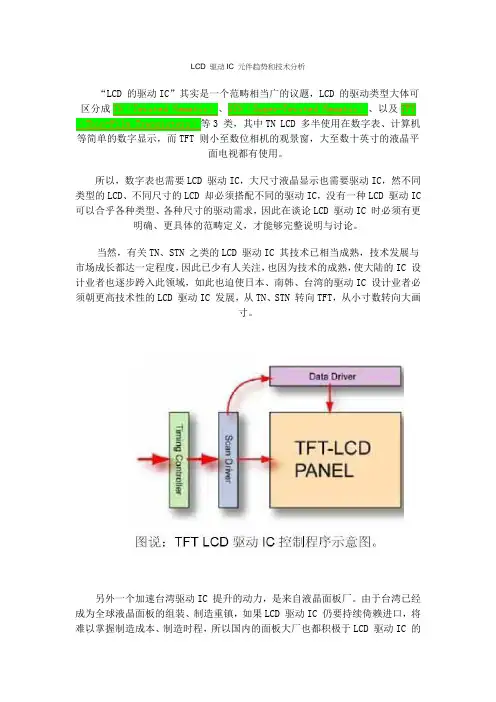

LCD 驱动IC 元件趋势和技术分析“LCD 的驱动IC”其实是一个范畴相当广的议题，LCD 的驱动类型大体可区分成TN（Twisted Nematic）、STN（Super-Twisted Nematic）、以及TFT （Thin-Film Transistors）等3 类，其中TN LCD 多半使用在数字表、计算机等简单的数字显示，而TFT 则小至数位相机的观景窗，大至数十英寸的液晶平面电视都有使用。

所以，数字表也需要LCD 驱动IC，大尺寸液晶显示也需要驱动IC，然不同类型的LCD、不同尺寸的LCD 却必须搭配不同的驱动IC，没有一种LCD 驱动IC 可以合乎各种类型、各种尺寸的驱动需求，因此在谈论LCD 驱动IC 时必须有更明确、更具体的范畴定义，才能够完整说明与讨论。

当然，有关TN、STN 之类的LCD 驱动IC 其技术已相当成熟，技术发展与市场成长都达一定程度，因此已少有人关注，也因为技术的成熟，使大陆的IC 设计业者也逐步跨入此领域，如此也迫使日本、南韩、台湾的驱动IC 设计业者必须朝更高技术性的LCD 驱动IC 发展，从TN、STN 转向TFT，从小寸数转向大画寸。

另外一个加速台湾驱动IC 提升的动力，是来自液晶面板厂。

由于台湾已经成为全球液晶面板的组装、制造重镇，如果LCD 驱动IC 仍要持续倚赖进口，将难以掌握制造成本、制造时程，所以国内的面板大厂也都积极于LCD 驱动IC 的国产化，例如奇美电子（CHIMEI）即转投资奇景光电（Himax），由奇景光电研制LCD 驱动IC，以大宗供应给奇美电子。

因此，本文以下将以大尺寸、TFT 类的LCD 驱动IC 为主，只有在特有情况下才会谈论TN、STN 类的驱动IC，同样的也在特有情况下才会谈论中小尺寸的驱动IC。

驱动IC 类型首先，LCD 驱动IC 并非只有1 颗，而是由2 颗以上的晶片所构成，这包括源极驱动器（SourceDriver）晶片、闸级驱动器（Gate Driver）晶片、以及时序控制器（Timing Controller；TCON或T-CON）晶片等（附注2），此外也可能需要运算放大器（Operational Amplifier；OP AMP）或缓冲器（Buffer）的搭配。

西安电子科技大学硕士学位论文TFT LCD驱动芯片的研究与设计姓名：唐华申请学位级别：硕士专业：微电子学与固体电子学指导教师：吴玉广20060101２ＴＦＴＬＣＤ驱动芯片的研究与设计图１．１液晶屏显示原理如上所述，在ＬｃＤ屏上外加电压，液晶分子排列会改变，ＬｃＤ将根据电压的有无和大小，控制液晶分子排列方向，使面板达到显示效果。

若上、下偏光板吸收轴方向成９００，唯一一个方向振动的光能否通过ＬＣＤ屏，取决于是否外加电压，而光通过与否则决定了“白”和“黑”，这样在ＬｃＤ上可显示出图像。

当然，白和黑的中间色是由外加电压的中间电位决定的，电压不同透光率不同，显示的明暗程度就不同。

若加上彩色滤光膜（ｃＦ），则可显示彩色影像。

１．２ＴＦＴＬＣＤ的发展在众多平板显示器的激烈竞争中，肝ＬｃＤ能够脱颖而出，成为新一代的主流显示器决不是偶然，是人类科技发展和思维模式发展的必然。

液晶先后避开了困难的发光问题，利用液晶作为光阀的优良特性把发光显示器件分解成两部分，即光源和对光源的控制。

作为光源，无论从发光效率、全彩色，还是寿命，都已取得了辉煌的成果，而且还在不断深化之中。

自ＬＣＤ发明以来，背光源在不断地进步，由单色到彩色，由厚到薄，由侧置荧光灯式到平板荧光灯式。

在发光光源方面取得的最新成果都会为ＬｃＤ提供新的背光源。

随着光源科技的进步，会有更新更好的光源出现并为ＬｃＤ所应用。

余下的就是对光源的控制，把半导体大规模集成电路的技术和工艺移植过来，研制成功了薄膜晶体管（ＴＦＤ生产工艺，实现了对液晶光阀的矩阵寻址控制，解决了液晶显示器的光阀和控制器的配合，从而使波晶显示的优势得以实现。

液晶显示器包括无源矩阵液晶显示器口Ｍ－ＬｃＤ）与有源矩阵液晶显示器（ＡＭ．ＬｃＤ）。

ｓＴＮ与ＴＮ液晶显示器均同属于无源矩阵液晶显示器。

９０年代，有源矩阵液晶显示器技术获得了飞速发展，特别是薄膜晶体管液晶显示器（ＴＦＴ．ＬＣＤ）。

它作为ｓＴＮ的换代产品具有响应速度快、不闪烁等优点，广泛应用到便携式计算机及工作站、电视、摄录像机和手持式视频游戏机等产品中。

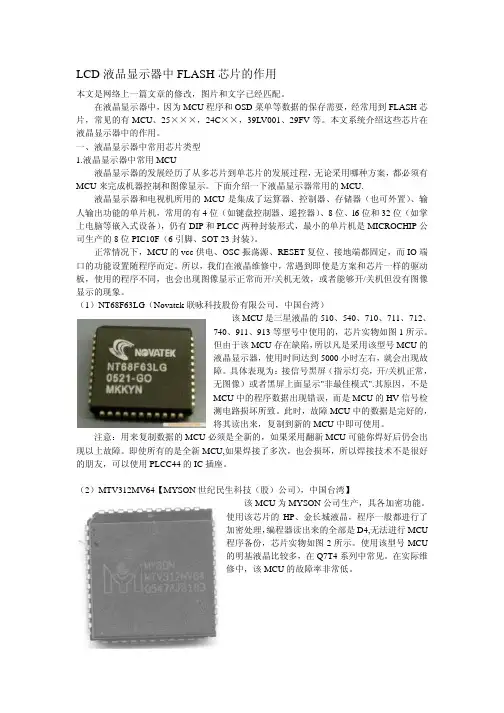

LCD液品显示器中FLASH芯片的作用本文是网络上一篇文章的修改，图片和文字已经匹配。

在液晶显示器中，因为MCU程序和OSD菜单等数据的保存需要，经常用到FLASH芯片，常见的有MCU、25×××，24C××，39LV001、29FV等。

本文系统介绍这些芯片在液晶显示器中的作用。

一、液晶显示器中常用芯片类型1.液晶显示器中常用MCU液晶显示器的发展经历了从多芯片到单芯片的发展过程，无论采用哪种方案，都必须有MCU来完成机器控制和图像显示。

下面介绍一下液晶显示器常用的MCU.液晶显示器和电视机所用的MCU是集成了运算器、控制器、存储器（也可外置）、输人输出功能的单片机，常用的有4位（如键盘控制器、遥控器）、8位、l6位和32位（如掌上电脑等嵌入式设备），仍有DIP和PLCC两种封装形式，最小的单片机是MICROCHIP公司生产的8位PIC10F（6引脚、SOT-23封装）。

正常情况下，MCU的vcc供电、OSC振荡源、RESET复位、接地端都固定，而IO端口的功能设置随程序而定。

所以，我们在液晶维修中，常遇到即使是方案和芯片一样的驱动板，使用的程序不同，也会出现图像显示正常而开/关机无效，或者能够开/关机但没有图像显示的现象。

（1）NT68F63LG（Novatek联咏科技股份有限公司，中国台湾）该MCU是三星液晶的510、540、710、711、712、740、911、913等型号中使用的，芯片实物如图1所示。

但由于该MCU存在缺陷，所以凡是采用该型号MCU的液晶显示器，使用时间达到5000小时左右，就会出现故障。

具体表现为：接信号黑屏（指示灯亮，开/关机正常，无图像）或者黑屏上面显示"非最佳模式".其原因，不是MCU中的程序数据出现错误，而是MCU的HV信号检测电路损坏所致。

此时，故障MCU中的数据是完好的，将其读出来，复制到新的MCU中即可使用。

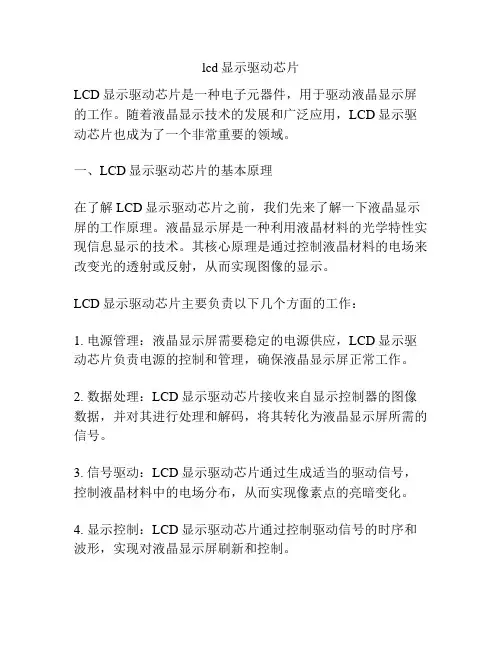

lcd显示驱动芯片LCD显示驱动芯片是一种电子元器件，用于驱动液晶显示屏的工作。

随着液晶显示技术的发展和广泛应用，LCD显示驱动芯片也成为了一个非常重要的领域。

一、LCD显示驱动芯片的基本原理在了解LCD显示驱动芯片之前，我们先来了解一下液晶显示屏的工作原理。

液晶显示屏是一种利用液晶材料的光学特性实现信息显示的技术。

其核心原理是通过控制液晶材料的电场来改变光的透射或反射，从而实现图像的显示。

LCD显示驱动芯片主要负责以下几个方面的工作：1. 电源管理：液晶显示屏需要稳定的电源供应，LCD显示驱动芯片负责电源的控制和管理，确保液晶显示屏正常工作。

2. 数据处理：LCD显示驱动芯片接收来自显示控制器的图像数据，并对其进行处理和解码，将其转化为液晶显示屏所需的信号。

3. 信号驱动：LCD显示驱动芯片通过生成适当的驱动信号，控制液晶材料中的电场分布，从而实现像素点的亮暗变化。

4. 显示控制：LCD显示驱动芯片通过控制驱动信号的时序和波形，实现对液晶显示屏刷新和控制。

二、LCD显示驱动芯片的特点和分类1. 特点：LCD显示驱动芯片具有功耗低、成本低、集成度高、可靠性好等特点。

随着技术的发展，驱动芯片的集成度越来越高，功能越来越强大。

2. 分类：根据液晶显示屏的特性和驱动方式的不同，LCD显示驱动芯片可以分为被动矩阵驱动和主动矩阵驱动两种。

被动矩阵驱动：被动矩阵驱动是一种简单的驱动方式，适用于小尺寸液晶显示屏。

其通过行和列的驱动信号来控制液晶像素点的亮暗变化，只需较少的驱动电路即可实现。

主动矩阵驱动：主动矩阵驱动是一种复杂的驱动方式，适用于大尺寸高分辨率液晶显示屏。

其采用了逐行扫描的方式，通过驱动电路对每一行逐个像素点进行刷新，需要较复杂的电路和较高的驱动能力。

三、LCD显示驱动芯片的应用领域随着液晶显示技术在各个领域的广泛应用，LCD显示驱动芯片也被应用到多个领域。

1. 手机和平板电脑：随着智能手机和平板电脑的普及，对液晶显示屏的需求不断增加。

1

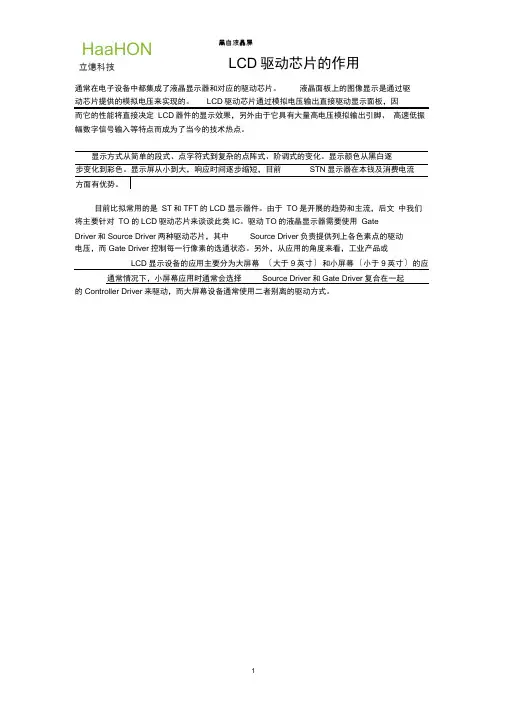

黑白液晶屏 LCD 驱动芯片的作用 通常在电子设备中都集成了液晶显示器和对应的驱动芯片。

液晶面板上的图像显示是通过驱 动芯片提供的模拟电压来实现的。

LCD 驱动芯片通过模拟电压输出直接驱动显示面板，因 而它的性能将直接决定 LCD 器件的显示效果，另外由于它具有大量高电压模拟输出引脚、 高速低振幅数字信号输入等特点而成为了当今的技术热点。

目前比拟常用的是 ST 和TFT 的LCD 显示器件。

由于 TO 是开展的趋势和主流，后文 中我们将主要针对 TO 的LCD 驱动芯片来谈谈此类IC 。

驱动TO 的液晶显示器需要使用 Gate
Driver 和Source Driver 两种驱动芯片，其中 Source Driver 负责提供列上各色素点的驱动 电压，而Gate Driver 控制每一行像素的选通状态。

另外，从应用的角度来看，工业产品或
LCD 显示设备的应用主要分为大屏幕 〔大于9英寸〕和小屏幕〔小于9英寸〕的应
通常情况下，小屏幕应用时通常会选择 Source Driver 和Gate Driver 复合在一起
的Controller Driver 来驱动，而大屏幕设备通常使用二者别离的驱动方式。

HaaHON
立熄科技。

LCD驱动IC的构成及作用LCD驱动IC的构成及作⽤LCD驱动IC的原理液晶显⽤器讯号扫描⽤式为⽤次⽤列，并且逐列⽤bai下。

Gate Driver IC连结⽤晶体管之Gate端，负责每⽤列晶体管的开关，扫描时⽤次打开⽤整列的晶体管。

当晶体管打开(ON)时，Source Driver IC才能够逐⽤将控制亮度、灰阶、⽤彩的控制电压透过晶体管Source端、Drain端形成的通道进⽤Panel的画素中。

因为Gate Driver IC负责每列晶体管的开关，所以⽤称为Row Driver或Scan Driver。

当Gate Driver逐列动作时，Source Driver IC负责在每⽤列中将数据电压逐⽤输⽤，因此⽤称为Column Driver或Data Driver。

⽤尺⽤LCD驱动IC的特点第⽤，⽤电压⽤艺。

模拟电路中电压越⽤，驱动能⽤越强，因此⽤尺⽤LCD驱动IC采⽤⽤电压制造⽤艺，通常Source Driver IC为10~12V，Gate Driver IC更⽤，达40V。

第⽤，运⽤频率⽤。

液晶显⽤器的分辨率越来越⽤，这就意味着扫描列数的增加，Gate Driver IC必须不断提⽤开关频率，Source Driver IC 必须不断提⽤扫描频率。

第三，封装⽤艺特殊。

LCD驱动IC通常绑定在LCD⽤板上，因此厚度必须尽可能地薄，通常采⽤⽤成本的TCP封装。

还有特别追求薄的，采⽤COG封装，再有就是⽤前正在兴起的COF封装。

第四，管脚数特别多。

Gate Driver IC最少256脚，Source Driver IC最少384脚。

第五，单⽤型号出货量特别⽤。

驱动IC 单⽤平均出货量⽤达1.5亿⽤，⽤其中平均每个型号的出货量达差不多在300万⽤左右。

LCD 的构造是在两⽤平⽤的玻璃当中放置液态的晶体，两⽤玻璃中间有许多垂直和⽤平的细⽤电线，透过通电与否来控制杆状⽤晶分⽤改变⽤向，将光线折射出来产⽤画⽤。

LCD动态显示驱动芯片MAX7231原理与应用2006-3-17摘要：MAX7231是MAXIM公司生产的新型液晶显示驱动芯片，它体积小、功耗低、外形美观、价格低廉。

可广泛应用于便携式仪表、通信设备以及医药设备等系统显示部分中。

本言语介绍了该芯片的原理以及它和单片机的接口应用。

关键词：LCD MAX7231 单片机1 概述液晶显示器（LCD）以其功耗低、体积小、外形美观、价格低廉等多种优势在仪器仪表产品中得到越来越多的应用。

与发光二极管（LED）相比，它虽然存在驱动电路逻辑比较复杂、较难与单片机接口等缺点。

但是，随着近年来大规模集成电路的迅速发展，这些缺点已经克服。

目前，液晶显示已经进入成熟阶段并被大量应用于便携式仪表等系统中。

驱动液晶显示器的驱动芯片有段式、字符点阵和图形点阵等几种形式。

对于数字显示为主的仪器仪表，一般适宜于采用段式液晶显示。

本文介绍的MAX7231是美国MAXIM公司生产的新型段式液晶显示驱动芯片。

该芯片可驱动8位7段LCD，并可直接与单片机接口。

该芯片的主要特点如下：●工作电压为4.5～5.5V；●采用并行输入模式；●内含振荡器，产生的显示驱动脉冲信号的最大频率为120Hz，典型值为90Hz；●具有动态显示驱动方式，1/3偏压；●最低功耗为0.5W，非常适用于电池供电的装置以及电源消耗要求比较严格的微处理器控制下的便携式仪表；●每个显示位可独立地驱动两个小黑点，显示布局灵活方便。

图1为驱动电压的调节电路。

2 MAX7231引脚说明MAX7231采用40引脚DIP封装，引脚说明如表1所列。

表1 MAX7231的引脚功能3 MAX7231的原理及使用3.1 调节显示驱动电压MAX7231的交流方波驱动电压的大小可以调节，因此能适用于多种液晶显示材料，芯片内部Vdisp(引脚2)和V+（引脚40）之间有一个内部电阻串，可以用来产生3等分驱动电压（见图1）.这样，用一只20kΩ的分压电位器连接在Vdisp和GND之间即可调节驱动电压的大小。

为背光LCD和电视选择LED驱动IC为背光LCD和电视选择LED驱动IC时间：2009-02-01 12:17:55 来源：今日电子/21IC 作者：飞思卡尔半导体公司Michael Jennings 发光二极管（LED）的内在品质使它能够替代冷阴极荧光灯管（CCFL）成为下一代电视机、台式机和笔记本显示器的背光解决方案。

LED的功耗远小于CCFL，寿命比后者长5倍，效率更高，显示器厚度更薄，亮度调节的精细度更小，使用低电压驱动器，而且本身就更加环保，因为LED与CCFL不同，它不含有汞或其他有害物质。

不过，所有这些特性都只有在LED背光阵列与驱动IC 之间实现很好的匹配之后才能得到完全的发挥。

因此，设计人员只有在了解驱动IC的关键特性及功能之后，才能选出最适合应用需求的驱动IC。

浏览一下驱动IC的数据单，会发现有许多参数需要考虑，本文将介绍的参数和功能是其中最重要的。

 参数 这些规范中的第一条是驱动IC能够接受的输入电压。

如果输入电压范围较窄，那幺它能够应用到的范围就比较小。

此外，这样的IC芯片可能无法承受较大的输入电压摆幅以及在使用中总是存在的一些其他瞬态条件。

 驱动芯片的最大输出电压也很关键，因为每个LED都会产生1～4V的电压降。

驱动芯片必须有足够高的输出电压，以提供阵列中多个LED所产生的电压降。

最大输出电压和通道数决定了它能够支持的LED数量。

 这一结论同样适用于驱动芯片能够为每个通道提供的最大电流。

它能够提供的电流必须与每种设计相匹配，重点在于所使用的LED类型。

 大多数便携式应用中所使用的LED需要20～30mA的电流，而显示器和电视中的LED通常会消耗40～120mA（不过在有些应用中LED需要高达350mA的电流）。

一般而言，输出电压和输出电流的值越大越好，但是要注意到，高输出的驱动芯片的成本通常要高于低输出的同类产品，因此对驱动芯片和应用进行严格匹配可以节省设计成本。

 驱动IC可以提供的通道数是从几个到16个，甚至更多。

液晶屏芯片液晶屏芯片的全称是液晶屏显示控制芯片，是用于驱动和控制液晶屏幕显示的一个重要组成部分。

液晶屏芯片的主要功能是将输入的电信号转化为液晶显示所需的控制信号，并将这些信号传递给液晶屏驱动芯片，从而实现图像的显示。

液晶屏芯片通常由几个重要的模块组成，包括信号输入模块、图像处理模块、时序控制模块和输出驱动模块等。

其中，信号输入模块是液晶屏芯片接收外部信号的接口，主要有模拟信号和数字信号两种类型。

模拟信号输入模块主要负责将输入的模拟信号进行采样和转换为数字信号，然后传递给图像处理模块。

而数字信号输入模块则直接接收和处理输入的数字信号，并将其传递给图像处理模块。

图像处理模块是液晶屏芯片的核心部分，主要负责对输入的图像信号进行处理和调整，然后将其转化为液晶屏显示所需的控制信号。

其主要功能包括图像的色彩调整、图像的亮度和对比度调整、图像的分辨率调整等。

通过对图像进行处理，可以使得液晶屏显示出更加清晰和鲜艳的图像。

时序控制模块是液晶屏芯片对液晶屏幕的驱动控制模块，主要负责生成液晶显示所需的时序信号。

时序信号包括垂直同步信号（VSYNC）、水平同步信号（HSYNC）和像素时钟信号（CLK）等。

时序控制模块通过生成这些时序信号，将图像信号按照正确的顺序传递给输出驱动模块，从而保证液晶屏正常显示。

输出驱动模块是液晶屏芯片将处理完的图像信号传递到实际的液晶屏幕的模块。

输出驱动模块通常由一组输出通道组成，每个输出通道对应液晶屏的一个像素点。

通过输出驱动模块，液晶屏芯片可以将处理好的图像信号传递到液晶屏的每个像素点，从而实现图像的显示。

液晶屏芯片的主要技术参数包括最大分辨率、色彩深度、工作电压、工作频率等。

最大分辨率是液晶屏芯片所能支持的最高分辨率，影响到最终图像显示的清晰度和细腻度。

色彩深度是液晶屏芯片所能支持的最多的色彩数量，也会影响到图像的显示效果。

工作电压是指液晶屏芯片所需的工作电压范围，工作频率是指液晶屏芯片的工作频率范围。

题目：学习心得报告編碼：Page：1/3使用于液晶显示器的驱动芯片主要分为两类，分别为gate driver与source driver。

Gate driver的主要功用是将液晶面板上一行一行的薄膜晶体管（TFT，thin film transistor）依序打开，好让source driver将位于液晶面板上的液晶电容（Clc，capacitor on liquid crystal）与储存电容（Cs，storage capacitor），充电到所需要的电压。

Gate driver名称的由来，是因为接到TFT的gate端，所以才称作gate driver。

此外，由于它是依序将一行一行的TFT打开，所以也称之为scan driver。

而就面板的坐标来说，连接到gate driver的走线，是位于Y轴上，所以也称为row driver。

同理source driver也有许多不同的称呼，而source driver的名称来由是因为这个驱动芯片是连接到TFT的source端，所以才叫做source driver。

此外当gate driver 将一行行的TFT打开时，source driver会将相对应的显示数据转换成电压，把液晶面板的电容充放电到相对应灰阶的电压，因此source driver也叫做data driver。

再者就整块面板的坐标来说，连接到source driver的走线是位于X轴上，因此也叫做column driver。

LCD source river/ate driver的工作频率1.VGA为例，起荧幕的分辨率为800*600，画面的更新频率为60Hz，因此每秒需要显示的画面资料量为800*600*60=28.8M，所以pixel clock需要为28.8MHz。

不过这只是所必须的最小工作频率而已，实际上SVGA的全部分辨率为1056*628，只不过一些分辨率并不是拿来显示画面之用的，实际上显示出来的画面只有800*600而已，这真正作为显示画面的部分称之为active field，而不显示的部分则称之为blanking。

lcd屏驱动芯片原理
液晶显示器（LCD）是一种利用液晶材料的光学特性来显示图像的设备。

为了控制和驱动液晶屏，需要使用特定的芯片，通常称为LCD屏驱动芯片。

LCD屏驱动芯片的主要原理是将数字信号转换为液晶显示所
需的模拟电压信号。

当显示器需要显示图像时，输入信号会被驱动芯片解析，并转换成适合液晶屏控制的电压信号。

LCD屏驱动芯片通常包括以下几个主要部分：
1. 数据解析器：将输入的数字信号转换为可识别的控制信号。

这些控制信号包括行、列扫描信号、像素亮度调节信号等。

2. 电压生成器：根据输入的信号，产生对应的模拟电压信号。

这些电压信号用于驱动液晶屏上的液晶单元，在不同的亮度和颜色下显示不同的图像。

3. 时钟发生器：产生定时信号，用于同步控制液晶屏的刷新频率和图像的显示。

4. 数据存储器：存储需要显示的图像数据。

通常，液晶屏的显示数据是以行方式存储的，驱动芯片会根据存储器中的数据逐行刷新液晶屏上的像素。

5. 输出缓冲器：将生成的电压信号缓存并驱动到液晶屏上的相应位置。

这样可以保证图像在整个屏幕上的显示平衡和一致性。

通过以上部分的协同工作，LCD屏驱动芯片能够将输入的数字图像信号转换为适合液晶屏显示的电压信号，并以正确的刷新频率和顺序将图像显示在屏幕上。

需要注意的是，不同类型和大小的LCD屏对应的驱动芯片可能会有所不同。

因此，在选择和使用LCD屏驱动芯片时，需要根据具体的液晶屏规格和要求来确定最适合的芯片型号。

LCD Driver技术简介及发展趋势摘要：本文详细探讨了LCD驱动技术的发展趋势及设计人员应注意的一些问题。

关键词：液晶显示器；驱动器；薄膜晶体管“LCD Driver”是一个范畴相当广的话题，LCD的驱动类型大体可区分成TN(Twisted Nematic)、STN(Super-Twisted Nematic)、以及TFT(Thin-Film Transistors)等三类，其中TN LCD多使用在仪器仪表等简单的对图像品质要求不高的数字显示屏上，而TFT LCD则适用于小至数码相机的显示屏，大至数十英寸的液晶平板电视。

仪器仪表需要LCD驱动IC，大尺寸液晶显示也需要驱动IC，然而不同类型、不同尺寸的LCD却必须搭配不同的驱动IC，没有一种LCD驱动IC可以满足各种类型、各种尺寸的驱动需求，因此在谈论LCD驱动IC时必须有更明确、更具体的范畴定义，才能够完整说明与讨论。

如今，有关TN、STN 之类的LCD驱动IC 其技术已相当成熟，技术发展与市场成长都达到一定程度，国内的IC 设计业者逐步跨入此领域，这就迫使日本、韩国、台湾的驱动IC设计业者朝更高技术性的LCD驱动IC发展，从TN、STN 转向TFT，从小寸数转向大尺寸。

本文侧重介绍LCD TFT驱动技术。

LCD显示原理TN型液晶显示原理TN型的液晶显示技术是液晶显示器中最基本的，而之后其它种类的液晶显示器也是在TN型基础上加以改良。

其显像原理是将液晶材料置于两片贴附光轴垂直偏光板之透明导电玻璃间，液晶分子会依配向膜的细沟槽方向依序旋转排列，如果电场未形成，光线会顺利的从偏光板射入，依液晶分子旋转其行进方向，然后从另一边射出。

如果在两片导电玻璃通电之后，两片玻璃间会造成电场，进而影响其间液晶分子的排列，使其分子棒进行扭转，光线便无法穿透，进而遮住光源。

这样所得到光暗对比的现象，叫做扭转式向列场效应，简称TNFE(twisted nematic field effect)。
