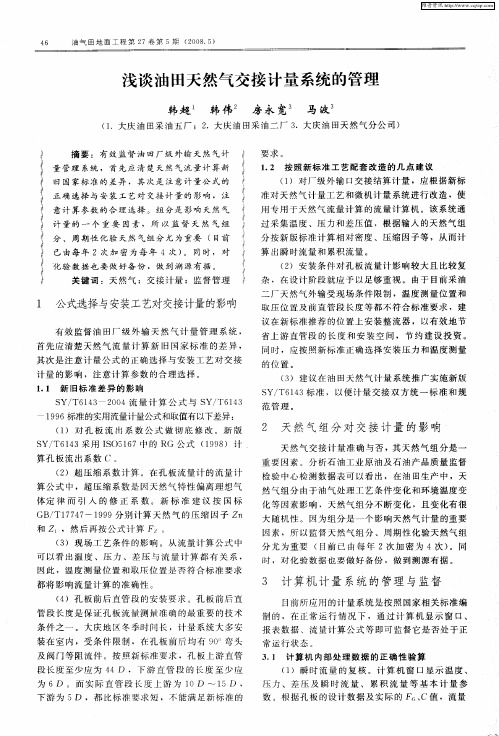

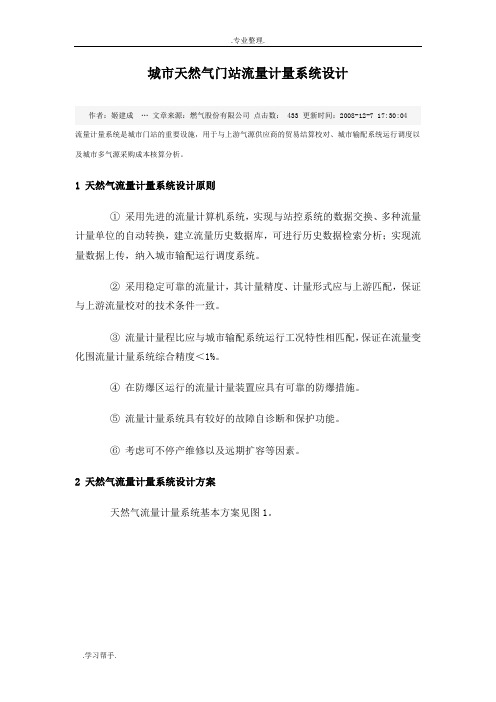

城市天然气门站流量计量系统设计作者：姬建成… 文章来源：燃气股份有限公司点击数： 433 更新时间：2008-12-7 17:30:04 流量计量系统是城市门站的重要设施，用于与上游气源供应商的贸易结算校对、城市输配系统运行调度以及城市多气源采购成本核算分析。

1 天然气流量计量系统设计原则①采用先进的流量计算机系统，实现与站控系统的数据交换、多种流量计量单位的自动转换，建立流量历史数据库，可进行历史数据检索分析；实现流量数据上传，纳入城市输配运行调度系统。

②采用稳定可靠的流量计，其计量精度、计量形式应与上游匹配，保证与上游流量校对的技术条件一致。

③流量计量程比应与城市输配系统运行工况特性相匹配，保证在流量变化围流量计量系统综合精度＜1%。

④在防爆区运行的流量计量装置应具有可靠的防爆措施。

⑤流量计量系统具有较好的故障自诊断和保护功能。

⑥考虑可不停产维修以及远期扩容等因素。

2 天然气流量计量系统设计方案天然气流量计量系统基本方案见图1。

气体涡轮流量计检测天然气流速，向流量计算机提供高频脉冲信号；流量计算机(FLC)进行流量运算以及多种计量单位换算与显示；在线气体成分分析仪向流量计算机提供实时气体成分，以保证体积流量、质量流量的计算精度；压力变送器(PT)、温度变送器(TT)向流量计算机提供燃气压力和温度数据，使流量计算机将工况流量转化为标准状态流量；远程终端单元(RTU)对流量计量通道运行状态数据进行采集、逻辑顺序控制和数据通信控制。

3 天然气流量计选用为保证与西气东输分输站流量计量系统在计量原理和精度上具有较高的一致性，以达到双方贸易结算数据校对的目的，燃气门站流量计选用气体涡轮流量计，计量精度为0.5%。

①流量计口径和量程比校核计算门站工艺设计参数如下：高峰小时流量为17.0×104m3/h，平均小时流量为7.0×104m3/h，低峰小时流量为2.1×104m3/h；气体涡轮流量计进口压力为2.5～3.5MPa。

天然气计量教程——流量天然气计量是指对天然气的流量进行测量和计算，是天然气输配系统中重要的环节之一、在天然气输配系统中，准确计量天然气的流量对于了解天然气的供应和消耗情况，掌握输配系统运行情况，保证能源的正常供应，具有重要意义。

下面将详细介绍天然气计量的相关内容。

一、天然气流量测量的类型天然气的流量测量可以分为质量流量和体积流量两种方式。

质量流量是指单位时间内通过管道横截面的质量的量，单位是千克/小时(kg/h)。

体积流量是指单位时间内通过管道横截面的体积的量，单位是立方米/小时(m³/h)。

在实际应用中，通常采用体积流量进行计量。

二、天然气流量计量的原理天然气流量计量的原理主要有：差压流量计量原理、速度流量计量原理和质量流量计量原理。

1.差压流量计量原理：差压流量计量原理是利用管道流体的两个点间的差压来测量流量。

根据伯努利原理，流体在两个不同截面之间的速度存在差异，从而产生压力差。

差压流量计根据测量截面处压力差和管道流道形状参数，计算出流量。

2.速度流量计量原理：速度流量计量原理是利用流体通过截面的速度来计算流量。

常用的速度流量计有涡轮流量计和旋涡流量计。

涡轮流量计是利用流体通过涡轮产生的旋转力矩来计算流量。

旋涡流量计是利用流体通过截面产生的旋涡频率和流体速度之间的关系来计算流量。

3.质量流量计量原理：质量流量计量原理是根据质量守恒定律来计算流量。

质量流量计直接测量天然气通过截面的质量，通过测量截面内两点的差压以及相应的温度和压力，推算出天然气的质量流量。

质量流量计适用于天然气含有湿气和多种组分的复杂情况。

三、天然气流量计量的设备天然气流量计量的设备主要有差压流量计、涡轮流量计、旋涡流量计和质量流量计等。

1.差压流量计：差压流量计是通过测量流体通过流道时的压力差来计算流量的设备。

常用的差压流量计有孔板流量计、锥形流量计和喷嘴流量计等。

2.涡轮流量计：涡轮流量计是利用流体通过转子产生的旋转力矩来计算流量的设备。

浅析天然气自动化计量系统的应用作者：穆建圣来源：《城市建设理论研究》2013年第21期摘要：天然气自动化计量系统能够实现对井站、集气站、脱水装置的自动化控制，包括各种检测、控制调节和数据采集系统。

本文首先对天然气计算机自动化计量系统概述，然后分析了影响自动化计量系统准确度的主要因素，并从三方面详细探讨了天然气自动化计量系统的应用，最后对天然气自动化计量系统的安全设计应用要点进行了探讨。

关键词：天然气；自动化计量系统；孔板计量装置；凝析油；安全设计Abstract: the gas metering automation system can realize JingZhan QiZhan, dehydration device of automatic control, set, includes a variety of detection, control and data acquisition system. This paper for the natural gas computer automation measurement system overview, and then analyze the main factors that affect the accuracy of automatic measuring system, and in detail from three aspects discusses the application of natural gas automatic measurement system, finally the safety of the natural gas metering automation system design and application are discussed in this paper.Key words: natural gas; Automatic measurement system; Orifice metering device; Condensate; Safety design中图分类号：TB933文献标识码：A文章编号：2095-2104(2013)一、天然气计算机自动化计量系统概述（一）天然气计算机自动化计量系统的构成目前我国天然气计量系统仍然采用孔板计量装置和流量计算机来构成自动化计量系统。

天然气集输系统计量输差原因与控制措施摘要：在进行天然气集输作业的过程中，计量输差问题十分常见，计量输差问题会对相关企业的经济利益产生严重的影响，因此，降低计量输差十分关键，因此，相关企业需要采取完善计量流程、确保气质组分录入及时、加强管道防护、合理调配外输气以及动态误差标定等五方面的措施，尽可能的降低计量输差，确保自身经济效益，维护天然气交易的公平性。

关键词：天然气集输系统；计量输差原因；控制措施引言针对天然气集输系统计量输差问题，该研究结合我国天然气集输计量系统的应用现状，首先对计量输差产生的原因进行深入分析，在此基础上，提出天然气集输系统计量输差控制措施，为确保天然气集输系统的计量准确性奠定基础。

研究表明：气压力和气流波动的影响、气体组分变化、管道系统泄漏以及管存因素等都会引发天然气集输系统计量输差，因此。

相关企业需要采取多项有效措施，确保天然气集输系统的计量准确性。

1天然气集输系统计量输差原因分析1.1气压力和气流波动的影响对于城镇燃气管网来说，调压器的设置环境一般为液化天然气气化站点或者压缩天然气供应站点，且要想使得天然气被安全、正常输送，气压需被调至0.4MPa。

可是气压并非是一成不变的，气体在经过调压器的门阀时会降压，使得天然气的流速大大增加，导致调压之后的气体在气流的方向上会产生高流速状态下的冲蚀反应，形成震动、噪音、脉冲流等现象。

然而，如果在调压器的后方放置上计量设备，就会使计量因为上述的现象出现误差。

1.2气体组分变化如果天然气集输站场内使用的计量设备为孔板流量计，则需要在对气体进行计量之前录入气体的组分，以此确保后续计量过程中计量的准确性（天然气的密度会对计量结果产生影响），孔板式流量计一般会在单井中得到大规模的使用，但是受到地层因素的影响，气井所生产的天然气会产生一定的组分变化，如果对组分标定不及时，则会产生一定的计量误差，该种情况对于气体组分相对较为稳定的气井基本不会产生影响。
