燃气计量基础知识(1)

燃气表基础知识————————————————————————————————作者: ————————————————————————————————日期：ﻩ一、膜式燃气表的“G2.5”是什么意思?它的流量范围多大？膜式煤气表的型号是G2.5。

“Ｇ”为煤气-英文Ｇas的字头，“2．５”为煤气表的规格，一般是该规格煤气表的公称流量。

即流量为每小时2.５立方米（ｍ3/h)。

但它的）4 m3/h，最小流量(Qmｉn)0.02５ m3/ｈ。

最大流量是(Qmax二、试说明膜式燃气表的工作原理。

膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。

它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距)，当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时,力矩不再产生能让皮膜返回来的力,这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动,同时第一个皮膜的出气口变成进气口,进气口变出气口。

此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。

两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆,皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动,并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。

三、说明“回转体积”的概念,它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动,曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。

一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的，就是这样传递出来的。

计数装置上有小数位(升位),一般是由个位、十位、百位组成，一回转体积和第一位小数位是不大可能相等或成整倍的,中间需要用齿轮或加有蜗轮付的变比来达到一致的,也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。

一、天然气计量基础知识1、测量及测量误差测量就是用实验的方法，将被测量的量与该量所采用的测量单位进行比较，从而求出二者的比值，这个过程叫测量过程。

天然气计量所使用的压力表、温度计、变送器等属于测量仪表。

测量误差：测量误差是测量结果与真值之间的偏差。

引起测量误差的因素很多，测量仪器本身的误差、测量环境的影响，测量人员的技术状况及操作能力。

2、准确度和灵敏度准确度是指仪表的测量值接近真值的程度，以此可以估算测量值的误差大小，仪表的准确度是以准确度等级为准的。

准确度等级是按国家统一规定的允许基本误差大小划分的几个等级，某一精度等级是指正常测量条件下的允许基本误差。

常用的准确度等级有0.05，0.1，0.2，0.5，1.0，1.5，2.5，4.0，5.0。

常以圆圈内的数字标明在仪表面板上。

仪表应具有一定的防护性能，即仪表对杂电的抗干扰能力，抗振动，抗撞击，防爆性和对工作环境的适应性等，防护性能的强弱直接关系到仪表的可靠耐用，是仪表的一项质量指标。

3、温度及温度测量温度是度量物体冷热程度的物理量。

国际热力学温标是开尔文K，常用符号T表示。

国际实用温标是摄氏度，摄氏温标为℃，常用符号t表示。

两者的关系式：T=t+273.15。

4、压力及压力测量压力：是指垂直均匀作用于单位面积上的力。

用符号“p”。

单位是帕斯卡。

常用兆帕（MPa）、千帕（kPa）1MPa=106Pa 1kPa=103Pa1bar=1个物理大气压=101.325kPa。

工程上所用的压力指示值，多为表压或真空（负压），流体压力的真实值称为绝对压力。

表压、真空是流体的绝对压力与当地大气压相比较而得出的相对压力值P表=p绝- p大气，P负=p大气- p绝。

常用的测压仪表：活塞式压力计又叫校表仪、U型管压力计、弹簧管压力表、电接点信号压力表。

5、天然气计量的标准状态：我国天然气计量标准状态为：压力为0.103125MPa,温度20℃。

二、天然气流量计量术语和定义1、流量计：显示实测流量值的流量测量装置。

燃气基础知识-燃气基础知识(1)
燃气基础知识-燃气基础知识
燃气作为一种清洁、高效的能源，被广泛应用于工业、民用等领域。

了解燃气基础知识，可以帮助我们更好地使用和维护燃气设备，提高
燃气的利用效率，同时保障生产和生活的安全。

本文将从以下几个方
面介绍燃气基础知识。

1. 燃气的组成
燃气主要由甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷
（C4H10）、氮气（N2）和少量的二氧化碳（CO2）等组成。

其中，甲
烷是最主要的成分，也是燃气的主要燃料。

2. 燃气的性质
燃气无色、无味、无毒，在空气中易燃而且爆炸极限范围宽。

燃烧时，燃气与空气按一定比例混合后，在点火后会迅速燃烧释放出大量能量，同时产生水和二氧化碳。

3. 燃气的应用领域
燃气被广泛应用于家庭、商业、工业等领域，如燃气灶具、燃气热水器、燃气发电机组、燃气锅炉等。

4. 燃气设备的安全使用
(1)选择品牌与质量有保证的燃气设备。

(2)燃气设备应定期进行安全检查和维护保养，确保防止安全隐患的产生。

(3)在使用过程中，应面向火源，不要将人或物品放置在燃气设备旁边。

(4)定期检查燃气供应管道和连接部位是否漏气，及时修复漏气点。

(5)严禁私拉乱接管线和私接活门，确保燃气设备连接牢固和合理。

总之，了解燃气基础知识是保障安全并合理利用燃气的重要前提。

在
使用燃气设备时，必须认真遵守相关规定和安全操作规程，以确保生
产和生活安全。

一、天然气计量概述（一）国际上天然气主流计量办法；对于贸易计量的流量计，统计显示，欧洲主要使用涡轮、罗茨流量计。

荷兰涡轮、罗茨流量计的使用约占80%；加拿大涡轮流量计约占90%；美国使用孔板约占80%。

从整体上看，二十世纪70年代形成孔板使用高潮，80年代形成涡轮流量计使用的高潮，90年代中后期形成超声流量计使用的高潮。

超声流量计因具备流量方程简单清楚、宽范围度、高准确度、牢固可靠无压损，而受到人们对它寄以厚望，但因实际应用时间短暴露出一些问题如噪声影响、直管段长度影响、脏污影响等导致超差，再加上价格因素，用户在选型上还是偏重于应用成熟的涡轮、罗茨等。

（二）几种主流流量计计量原理，计量条件以及优缺点概述。

1、涡轮流量计（1）涡轮流量计的工作原理：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。

涡轮流量计的理论流量方程为：式中n为涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。

（2）涡轮流量计组成结构：涡轮流量计由涡轮、轴承、前置放大器、显示仪表组成。

被测流体冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变化而变化，即流量大，涡轮的转速也大，再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表进行计数和显示，根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。

涡轮变送器的工作原理是当流体沿着管道的轴线方向流动，并冲击涡轮叶片时，便有与流量qv、流速V和流体密度ρ乘积成比例的力作用在叶片上，推动涡轮旋转。

在涡轮旋转的同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量。

膜式燃气表基础知识一、膜式燃气表的“G2.5”是什么意思？它的流量范围多大？膜式煤气表的型号是G2.5。

“G”为煤气-英文Gas的字头，“2.5”为煤气表的规格，一般是该规格煤气表的公称流量。

即流量为每小时2.5立方米（m3/h）。

但它的最大流量是（Qmax）4 m3/h,最小流量(Qmin)0.025 m3/h。

二、试说明膜式燃气表的工作原理。

膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。

它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距），当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。

此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。

两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动，并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。

三、说明“回转体积”的概念，它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动，曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。

一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的,就是这样传递出来的。

计数装置上有小数位(升位)，一般是由个位、十位、百位组成，一回转体积和第一位小数位是不大可能相等或成整倍的，中间需要用齿轮或加有蜗轮付的变比来达到一致的，也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。

四、皮膜的作用是什么？对它有哪些要求？在封闭的计量室里的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系，将气体的回转量传到计数装置上，达到计量的目的。

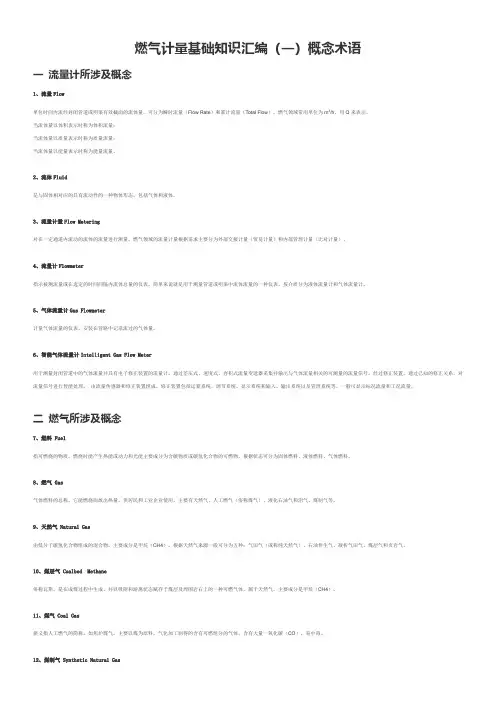

燃气计量基础知识汇编（一）概念术语一流量计所涉及概念1、流量Flow单位时间内流经封闭管道或明渠有效截面的流体量，可分为瞬时流量（Flow Rate）和累计流量（Total Flow），燃气领域常用单位为m3/h，用Q来表示。

当流体量以体积表示时称为体积流量；当流体量以质量表示时称为质量流量；当流体量以能量表示时称为能量流量。

2、流体Fluid是与固体相对应的具有流动性的一种物体形态，包括气体和液体。

3、流量计量Flow Metering对在一定通道内流动的流体的流量进行测量。

燃气领域的流量计量根据需求主要分为外部交接计量（贸易计量）和内部管理计量（比对计量）。

4、流量计Flowmeter指示被测流量或在选定的时间间隔内流体总量的仪表。

简单来说就是用于测量管道或明渠中流体流量的一种仪表。

按介质分为液体流量计和气体流量计。

5、气体流量计Gas Flowmeter计量气体流量的仪表。

安装在管路中记录流过的气体量。

6、智能气体流量计Intelligent Gas Flow Meter用于测量封闭管道中的气体流量并具有电子修正装置的流量计。

通过差压式、速度式、容积式流量变送器采集并输出与气体流量相关的可测量的流量信号，经过修正装置，通过已知的修正关系，对流量信号进行智能处理。

由流量传感器和修正装置组成。

修正装置包括运算系统、调节系统、显示系统和输入、输出系统以及管理系统等。

一般可显示标况流量和工况流量。

二燃气所涉及概念7、燃料Fuel指可燃烧的物质，燃烧时能产生热能或动力和光能主要成分为含碳物质或碳氢化合物的可燃物。

根据状态可分为固体燃料、液体燃料、气体燃料。

8、燃气Gas气体燃料的总称，它能燃烧而放出热量，供居民和工业企业使用。

主要有天然气、人工燃气（俗称煤气）、液化石油气和沼气、煤制气等。

9、天然气Natural Gas由低分子碳氢化合物组成的混合物，主要成分是甲烷（CH4）。

根据天然气来源一般可分为五种：气田气（或称纯天然气）、石油伴生气、凝析气田气、煤层气和页岩气。

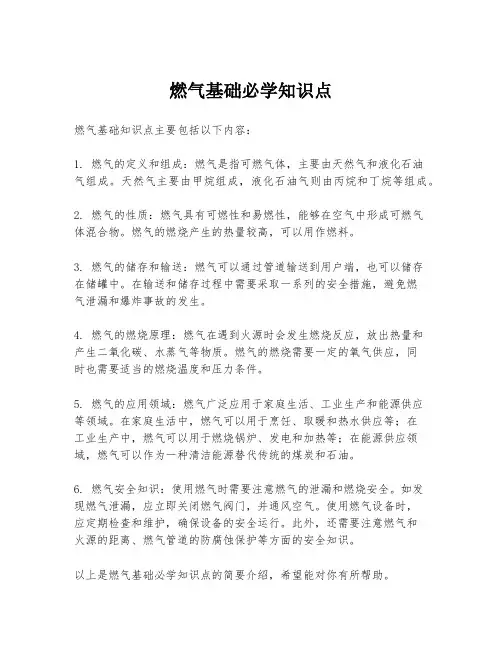

燃气基础必学知识点
燃气基础知识点主要包括以下内容：
1. 燃气的定义和组成：燃气是指可燃气体，主要由天然气和液化石油
气组成。

天然气主要由甲烷组成，液化石油气则由丙烷和丁烷等组成。

2. 燃气的性质：燃气具有可燃性和易燃性，能够在空气中形成可燃气
体混合物。

燃气的燃烧产生的热量较高，可以用作燃料。

3. 燃气的储存和输送：燃气可以通过管道输送到用户端，也可以储存
在储罐中。

在输送和储存过程中需要采取一系列的安全措施，避免燃
气泄漏和爆炸事故的发生。

4. 燃气的燃烧原理：燃气在遇到火源时会发生燃烧反应，放出热量和
产生二氧化碳、水蒸气等物质。

燃气的燃烧需要一定的氧气供应，同
时也需要适当的燃烧温度和压力条件。

5. 燃气的应用领域：燃气广泛应用于家庭生活、工业生产和能源供应
等领域。

在家庭生活中，燃气可以用于烹饪、取暖和热水供应等；在
工业生产中，燃气可以用于燃烧锅炉、发电和加热等；在能源供应领域，燃气可以作为一种清洁能源替代传统的煤炭和石油。

6. 燃气安全知识：使用燃气时需要注意燃气的泄漏和燃烧安全。

如发
现燃气泄漏，应立即关闭燃气阀门，并通风空气。

使用燃气设备时，
应定期检查和维护，确保设备的安全运行。

此外，还需要注意燃气和
火源的距离、燃气管道的防腐蚀保护等方面的安全知识。

以上是燃气基础必学知识点的简要介绍，希望能对你有所帮助。
