石油、天然气计量方法及管理办法
一、概述：
二、石油、天然气计量方法：
1.天然气计量
（1）计量方法：
➢体积量计量法:
以标准参比条件下的天然气体积量作为结算单位.采用的主要流量计类型有：孔板、涡轮、超声
波、旋进旋涡等.
➢质量计量法:
以天然气重量作为结算单位。
采用的主要流量计为：科里奥里质量流量计。
➢能量计量
以天然气发热量作为结算单位。
采用的主要流量计为:体积或质量流量计+在线色谱分析仪（天然
气全组分分析)。
（2）天然气流量的标准孔板计量方法(SY/T 6143—1996）
➢天然气流量计算实用公式：
Q n=A S CEd2F GεF Z F T SQRT(P1△p)
2.原油计量
（1）静态计量
（2）动态计量
三、石油、天然气计量管理办法:
四、工程应用：。
一、天然气计量基础知识1、测量及测量误差测量就是用实验的方法，将被测量的量与该量所采用的测量单位进行比较，从而求出二者的比值，这个过程叫测量过程。
天然气计量所使用的压力表、温度计、变送器等属于测量仪表。
测量误差：测量误差是测量结果与真值之间的偏差。
引起测量误差的因素很多，测量仪器本身的误差、测量环境的影响，测量人员的技术状况及操作能力。
2、准确度和灵敏度准确度是指仪表的测量值接近真值的程度，以此可以估算测量值的误差大小，仪表的准确度是以准确度等级为准的。
准确度等级是按国家统一规定的允许基本误差大小划分的几个等级，某一精度等级是指正常测量条件下的允许基本误差。
常用的准确度等级有0.05，0.1，0.2，0.5，1.0，1.5，2.5，4.0，5.0。
常以圆圈内的数字标明在仪表面板上。
仪表应具有一定的防护性能，即仪表对杂电的抗干扰能力，抗振动，抗撞击，防爆性和对工作环境的适应性等，防护性能的强弱直接关系到仪表的可靠耐用，是仪表的一项质量指标。
3、温度及温度测量温度是度量物体冷热程度的物理量。
国际热力学温标是开尔文K，常用符号T表示。
国际实用温标是摄氏度，摄氏温标为℃，常用符号t表示。
两者的关系式：T=t+273.15。
4、压力及压力测量压力：是指垂直均匀作用于单位面积上的力。
用符号“p”。
单位是帕斯卡。
常用兆帕（MPa）、千帕（kPa）1MPa=106Pa 1kPa=103Pa1bar=1个物理大气压=101.325kPa。
工程上所用的压力指示值，多为表压或真空（负压），流体压力的真实值称为绝对压力。
表压、真空是流体的绝对压力与当地大气压相比较而得出的相对压力值P表=p绝- p大气，P负=p大气- p绝。
常用的测压仪表：活塞式压力计又叫校表仪、U型管压力计、弹簧管压力表、电接点信号压力表。
5、天然气计量的标准状态：我国天然气计量标准状态为：压力为0.103125MPa,温度20℃。
二、天然气流量计量术语和定义1、流量计：显示实测流量值的流量测量装置。

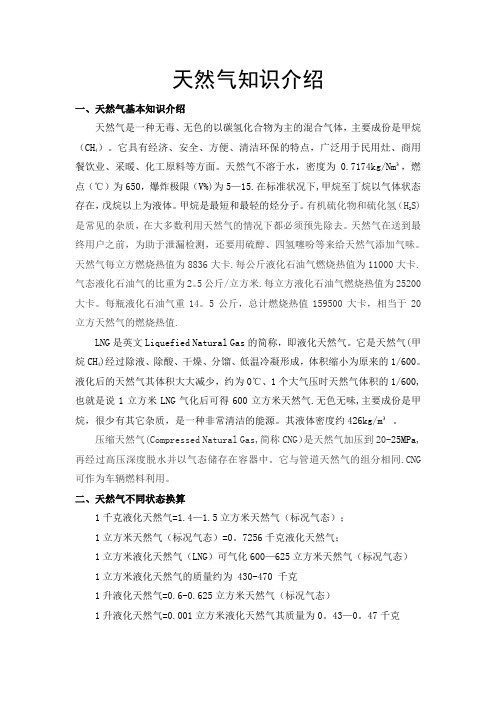

天然气知识介绍一、天然气基本知识介绍天然气是一种无毒、无色的以碳氢化合物为主的混合气体，主要成份是甲烷）。
它具有经济、安全、方便、清洁环保的特点，广泛用于民用灶、商用（CH4餐饮业、采暖、化工原料等方面。
天然气不溶于水，密度为0.7174kg/Nm³，燃点（℃）为650，爆炸极限（V%)为5—15.在标准状况下,甲烷至丁烷以气体状态存在，戊烷以上为液体。
甲烷是最短和最轻的烃分子。
有机硫化物和硫化氢（HS)2是常见的杂质，在大多数利用天然气的情况下都必须预先除去。
天然气在送到最终用户之前，为助于泄漏检测，还要用硫醇、四氢噻吩等来给天然气添加气味。
天然气每立方燃烧热值为8836大卡.每公斤液化石油气燃烧热值为11000大卡.气态液化石油气的比重为2。
5公斤/立方米.每立方液化石油气燃烧热值为25200大卡。
每瓶液化石油气重14。
5公斤，总计燃烧热值159500大卡，相当于20立方天然气的燃烧热值.LNG是英文Liquefied Natural Gas的简称，即液化天然气。
它是天然气(甲)经过除液、除酸、干燥、分馏、低温冷凝形成，体积缩小为原来的1/600。
烷CH4液化后的天然气其体积大大减少，约为0℃、1个大气压时天然气体积的1/600,也就是说1立方米LNG气化后可得600立方米天然气.无色无味,主要成份是甲烷，很少有其它杂质，是一种非常清洁的能源。
其液体密度约426kg/m³。
压缩天然气(Compressed Natural Gas,简称CNG）是天然气加压到20-25MPa,再经过高压深度脱水并以气态储存在容器中。
它与管道天然气的组分相同.CNG 可作为车辆燃料利用。
二、天然气不同状态换算1千克液化天然气=1.4—1.5立方米天然气（标况气态）；1立方米天然气（标况气态）=0。
7256千克液化天然气；1立方米液化天然气（LNG）可气化600—625立方米天然气（标况气态）1立方米液化天然气的质量约为 430-470 千克1升液化天然气=0.6-0.625立方米天然气（标况气态）1升液化天然气=0.001立方米液化天然气其质量为0。

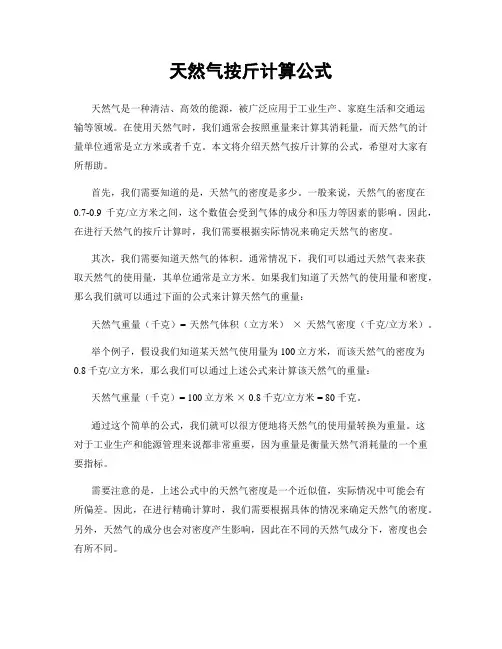

天然气按斤计算公式天然气是一种清洁、高效的能源，被广泛应用于工业生产、家庭生活和交通运输等领域。
在使用天然气时，我们通常会按照重量来计算其消耗量，而天然气的计量单位通常是立方米或者千克。
本文将介绍天然气按斤计算的公式，希望对大家有所帮助。
首先，我们需要知道的是，天然气的密度是多少。
一般来说，天然气的密度在0.7-0.9千克/立方米之间，这个数值会受到气体的成分和压力等因素的影响。
因此，在进行天然气的按斤计算时，我们需要根据实际情况来确定天然气的密度。
其次，我们需要知道天然气的体积。
通常情况下，我们可以通过天然气表来获取天然气的使用量，其单位通常是立方米。
如果我们知道了天然气的使用量和密度，那么我们就可以通过下面的公式来计算天然气的重量：天然气重量（千克）= 天然气体积（立方米）×天然气密度（千克/立方米）。
举个例子，假设我们知道某天然气使用量为100立方米，而该天然气的密度为0.8千克/立方米，那么我们可以通过上述公式来计算该天然气的重量：天然气重量（千克）= 100立方米× 0.8千克/立方米 = 80千克。
通过这个简单的公式，我们就可以很方便地将天然气的使用量转换为重量。
这对于工业生产和能源管理来说都非常重要，因为重量是衡量天然气消耗量的一个重要指标。
需要注意的是，上述公式中的天然气密度是一个近似值，实际情况中可能会有所偏差。
因此，在进行精确计算时，我们需要根据具体的情况来确定天然气的密度。
另外，天然气的成分也会对密度产生影响，因此在不同的天然气成分下，密度也会有所不同。
除了上述的按斤计算公式外，我们还可以通过天然气的热值来进行计算。
天然气的热值通常以千焦或者千瓦时来表示，通过热值和使用量，我们也可以计算出天然气的重量。
不过需要注意的是，不同的燃气热值也会有所不同，因此在进行计算时需要进行相应的转换。
总的来说，天然气按斤计算公式是一个简单而实用的工具，通过这个公式，我们可以方便地将天然气的使用量转换为重量。
【关键字】精品第一章计量法规计量工作是一项科学性、技术性很强的专业，必须有相应的法规加以规范，做到有法可依、有章可循，否则，各自为准，计量工作必然会出现混乱。
《中华人民共和国计量法》于一九八五年九月六日通过，自一九八六年七月一日起施行。
计量法共六章三十五条。
计量法的核心（中心思想）是保证计量单位制的统一（使用法定计量单位）和量值的准确可靠。
计量的特征概括起来讲就是：统一是目的、准确是基础、法制是手段。
计量法规的一些常识：1.计量器具：凡能用以直接或间接测出被测对象量值的量具、计量仪器（仪表）和计量装置统称为计量器具。
计量器具分为计量基准器具、计量标准器具和工作计量器具三大类。
1）.计量基准器具：即国家计量基准器具，简称计量基准，是指用以复现和保存计量单位量值，经国务院计量行政部门批准作为统一全国量值最高依据的计量器具。
2）.计量标准器具：简称计量标准，是指准确度低于计量基准，用于检定其它计量标准器具或工作计量器具的计量器具。
3）.工作计量器具：直接用于测量被测对象的计量器具。
2.计量检定：是指为评定计量器具的计量性能，确定其是否合格所进行的全部工作。
（1）.强制检定：由县级以上人民政府计量行政部门指定的法定计量检定机构或授权的计量检定机构对强制检定的计量器具实行的定期定点检定。
（2）.强制检定的计量器具：包括三部分：1）.社会公用的计量标准器具。
2）.部门和企业、事业单位使用的最高计量标准器具。
3）.用于贸易结算、安全防护、医疗卫生、环境监测方面，并列入强制检定项目的工作计量器具。
3.强制检定的工作计量器具：用于贸易结算、安全防护、医疗卫生、环境监测方面，并列入强制检定项目的工作计量器具。
（周期一般为半年或一年）4.非强制检定的工作计量器具（依法管理的工作计量器具）：经有关计量部门授权后由本单位自己定期进行检定，自己不能检定的送计量检定机构定期进行检定（周期比强制检定较长）。
结合涩宁兰线的实际，强制检定的工作计量器具主要有：工艺站场计量管段上的压力表、所有的压力变送器、差压变送器、热电阻、标准计量孔板、天然气组份分析仪等。
一、天然气计量基础知识1、测量及测量误差测量就是用实验的方法，将被测量的量与该量所采用的测量单位进行比较，从而求出二者的比值，这个过程叫测量过程。
天然气计量所使用的压力表、温度计、变送器等属于测量仪表。
测量误差：测量误差是测量结果与真值之间的偏差。
引起测量误差的因素很多，测量仪器本身的误差、测量环境的影响，测量人员的技术状况及操作能力。
2、准确度和灵敏度准确度是指仪表的测量值接近真值的程度，以此可以估算测量值的误差大小，仪表的准确度是以准确度等级为准的。
准确度等级是按国家统一规定的允许基本误差大小划分的几个等级，某一精度等级是指正常测量条件下的允许基本误差。
常用的准确度等级有0.05，0.1，0.2，0.5，1.0，1.5，2.5，4.0，5.0。
常以圆圈内的数字标明在仪表面板上。
仪表应具有一定的防护性能，即仪表对杂电的抗干扰能力，抗振动，抗撞击，防爆性和对工作环境的适应性等，防护性能的强弱直接关系到仪表的可靠耐用，是仪表的一项质量指标。
3、温度及温度测量温度是度量物体冷热程度的物理量。
国际热力学温标是开尔文K，常用符号T表示。
国际实用温标是摄氏度，摄氏温标为℃，常用符号t表示。
两者的关系式：T=t+273.15。
4、压力及压力测量压力：是指垂直均匀作用于单位面积上的力。
用符号“p”。
单位是帕斯卡。
常用兆帕（MPa）、千帕（kPa）1MPa=106Pa 1kPa=103Pa1bar=1个物理大气压=101.325kPa。
工程上所用的压力指示值，多为表压或真空（负压），流体压力的真实值称为绝对压力。
表压、真空是流体的绝对压力与当地大气压相比较而得出的相对压力值P表=p绝- p大气，P负=p大气- p绝。
常用的测压仪表：活塞式压力计又叫校表仪、U型管压力计、弹簧管压力表、电接点信号压力表。
5、天然气计量的标准状态：我国天然气计量标准状态为：压力为0.103125MPa,温度20℃。
二、天然气流量计量术语和定义1、流量计：显示实测流量值的流量测量装置。
2、一次装置：产生能确定流量信号的装置。
根据所采用的原理，一次装置可在管道内部或外部。
3、二次装置：接受来自一次装置的信号并显示、记录、转换和（或）传送该信号以得到流量值的装置。
二次装置包括压力（差压）仪表、温度仪表、天然气组分分析仪表及流量计算机等。
4、流量计算机：计算、指示和储存标准参比条件下的流量等参数的装置。
最大流量：对应于流量范围上限的流量值。
这是某个限定时间的和预定的时间间隔内要求装置给出信息的最高流量值，而该信息误差不超过最大允许误差。
5、最小流量：对应于流量范围下限的流量值。
6、流量范围：由最大流量和最小流量所限定的范围。
在该范围内仪表的示值误差不超过最大允许误差。
7、流量计算机：计算、指示和储存标准参比条件下的流量等参数的装置。
8、最大流量：对应于流量范围上限的流量值。
这是某个限定时间的和预定的时间间隔内要求装置给出信息的最高流量值，而该信息误差不超过最大允许误差。
9、最小流量：对应于流量范围下限的流量值。
10、流量范围：由最大流量和最小流量所限定的范围。
在该范围内仪表的示值误差不超过最大允许误差。
11、分界流量：在最大流量和最小流量之间的流量值，它将流量范围分割成两个区，即“高区”和“低区”。
12、公称流量：在公称流量下，流量计应能在连续运行和间断运行时满足计量性能的要求；即常用流量。
13、直管段：安装在流量计上游和下游的用于使流场达到某种要求的管段。
其轴线是笔直的而且内部横截面的面积和形状不变。
三、天然气计量仪表基本知识（一）常用的气体流量计按照测量原理的分类:容积式流量计、腰轮流量计、膜式流量计、速度式流量计、涡轮流量计、涡街流量计、旋进漩涡流量计、超声波流量计、差压式流量计、孔板流量计、质量式流量计、科氏质量流量计、旋进漩涡流量计。
（二）天然气计量仪表基本知识1、差压式流量计：是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
主要是标准孔板流量计。
2、容积式流量计：计量原理：使用机械测量元件把流体连续不断地分割成单一已知的固定体积部分，根据固定体积和进排次数来测量流体体积的总量。
计量原理表达式：Qv=N*K*VoQv----被测气体总体积，m3N------转子转动次数Vo-----计量腔的容积。
基本结构：①计量单元：构成计量腔的部分；②传动机构：把转子的转动输出来；③变换系统：把转子旋转的转数变换成计量气体的体积数；④记数部分：用于流量累积计数的显示；⑤器差调节机构：准确度调节器。
3、速度式流量计：直接测量封闭管道中满管流流动速度的流量计。
4、气体涡轮流量计：当被气体流经涡轮体时，气体推动带有螺旋形导磁叶片的叶轮旋转，当由铁磁材料制成的叶片旋经固定在壳体上的磁感应或信号检出器中的磁钢时，引起磁路中磁阻的周期性变化，并在感应线圈内产生近似正弦波的电脉冲信号，在涡轮仪表规定的流量范围内，脉冲信号的频率ｆ(Ｈｚ)与流速即流量成正比，将此脉冲信号经过积算显示部分运算、处理可显示出流量。
5、卡门涡街流量计：在流体管道内插入一根非线型的柱状物(圆柱或三角柱)，当气体流经并达到一定雷诺数范围内，柱状物的下游即产生两列不对称而有规律的交替漩涡，漩涡的频率ｆ(Ｈｚ)与流速即流量成正比，通过检出器、放大和转换器，可获得流体的流量。
6、旋进旋涡流量计：进入仪表的流体被导向叶片强制围绕中心线旋转，流动通道的横截面积受到收缩，以加速流动，然后被扩张而且轴线是变化的，于是形成旋涡进动。
在某点处，该旋涡的频率ｆ(Ｈｚ)正比于流量。
上述三种流量计的原理表达式：Q=f/K仪*3600m3/ Q----被测气体瞬时体积流量，m3/h。
K仪----仪表系数，与仪表设计的具体形状、尺寸、检出点、生产工艺等多种因素有关。
工况体积流量的修正：国家石油行业标准已明确规定以温度293.15K(20℃)，压力101.325kPa时的状态为天然气计量标准状态；凡是实际状态与此标准状态不相符时，均应按气体状态方程式进行修正。
Qn=Q×293.15/(273.15+T) ×(Pa+P)/101.325×1/Z式中：Qn---标准状态下的气体体积量，m3；Q---工作状态下的气体体积量，m3；t---工作状态下的气体温度，℃；P---工作状态下的表压力，kPa；Pa---测量时当地的大气压，kPa；Z---气体的压缩系数。
工作状态下的气体体积Q=当日表累计数-前日表累计数。
智能型流量计，对压力、温度自动修正，即Qn=当日表累计数-前日表累计数。
7、超声波流量计：通常由一个或多个超声换能器和设备组成，根据它们所产生和接收到的超声波信号推导出流量测量值并把信号转换为正比于流量的标准化输出信号。
8、科氏质量流量计：是根据科里奥利原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。
其结构是由传感器单元和变送器单元两部分组成。
（三）各种流量计的特点：1、容积式流量计：包括腰轮流量计、膜式流量计(家用煤气表)等。
膜式煤气表大量用于居民用气，腰轮流量计常用于中压用户。
它是使用历史悠久，用量巨大的天然气流量计，有完备的标准规范。
精度适中，范围度特宽(150：1)适于中小流量范围，直读式，无需外能源及无需直管段等等。
缺点：仪表传动机复杂，制造要求高，关键件易磨损。
腰轮流量计需定期清洗和添加、更换润滑油。
2、气体涡轮流量计：特点是结构紧凑、准确度高、重复性好、量程比较宽、反应迅速、压损。
不足之处：对测量介质洁净度要求较高，使用期限受到限制。
3、涡街流量计：输出为脉冲频率信号、信号与流量为线性关系、便于总量计量、范围度宽、压损小、无可动部件、结构简单便于安装维护。
不足之处为对流场规则性要求较高，需有较长直管段，应力式对管道机械振动敏感，不宜使用于强振动场所。
4、旋进旋涡流量计：特点漩涡流量计是仪表内部无活动机件、寿命长、准确度高、量程比宽，基本与涡街流量计相同。
只是有两点区别：流量计压损大得多和较短的直管段长度。
5、差压式流量计：包括检测件为标准节流装置和均速管等。
它是应用历史悠久，实践经验丰富成熟，标准规范完善(均速管除外)，品种规格齐全的一类流量计。
优点: 应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长; 应用范围广泛,至今尚无任何一类流量计可与之相比拟; 检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。
缺点: 测量精度普遍偏低; 范围度窄,一般仅3:1~4:1; 现场安装条件要求高; 压损大(指孔板、喷嘴等)。
6、超声流量计：精度高、范围度极宽、可适应极低流速（0.5m/s）、安装直管段短（采用多声道品种）、压损小、使用期长等，超声流量计在中、大口径的应用无疑有其先天的优点。
目前不足之处：只适用于中大口径，价格贵等。
7、科氏质量流量计：特点高精度（0.1%~0.2%），应用范围广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低等特点（对仪表的前后直管段要求不高），运行可靠、稳定，维修率低。
科氏质量流量计用于测量气体的不足：一般气体的密度低，不能适应仪表性能要求。
高压（压缩）天然气使气体密度大幅度提高，恰好满足了这个要求，科氏质量流量计将成为汽车加气站的主要计量仪表。
（四）天然气用途：天然气主要用于发电、化工、工业燃料和城市燃气四个方面（五）我国天然气贸易计量方法：按法定要求的质量指标以体积或能量的方法进行交接计量。
（六）目前国内外采用的输气干线流量计有三种类型：孔板流量计，涡轮流量计和超声流量计。
四、天然气计量仪表选型基本知识-----选型的依据1、流量计选型要素：总则：用于天然气贸易计量的流量计主要有差压式、速度式和容积式等，典型的为孔板流量计、涡轮流量计、超声流量计、旋进漩涡流量计和腰轮流量计。
﹡根据实际需要，比较流量计的性能和功能，按照最优性能价格比的原则选择流量计。
﹡选择时应从仪表特性、天然气特性、环境因素、安装因素和经济因素五个方面综合考虑。
﹡考察供应商的技术服务水平、供货周期和信誉。
2、流量测量范围：被测流量范围应不超过所选择流量计的流量测量范围，且被测流量最大值应不低于流量计最大流量的1/2，推荐达到流量计最大流量的2/3以上。
在工作条件下，流量计上限流量对应的测量管流速不宜超过20m/s。
五、终端用户的划分及选用流量计介绍依据国家标准GB/T 22723-2008 《天然气能量的测定》，它适用于从民用气到高压输送气的任何气体计量站。
标准划分了在天然气生产企业至最终用户之间的交接计量一般要经过几个中间环节，可能存在的交接界面有6个。
城市燃气其特点大致为：低压（1.6MPa以下），中小流量（DN300以下），安装条件差（直管段长度不足），管理维护力量薄弱，功能要简明易懂，操作方便，免维修，价格适中等等。
