塑胶件外观检验标准规范

塑料件外观检验规范
编 号
第 1 版
生效日期
1．目的及适及范围：
本检验规范为了进一步提高塑料制品的质量，在产品生产及出厂时能严格把关，制定出适应本公司的塑
料件及喷涂件检验标准，为外观检验提供科学、客观的方法。对某些无法用定量表明的缺陷，用供需双方制
订的检验标准和封样的办法加以解决。
本检验规范适用于塑料件制成的电子产品（外壳及有关塑料件）以及二次加工件制品（喷涂）的检验与
验收。
2.参照文件 本检验规范参照《检验和试验工作手册》
3.内容:

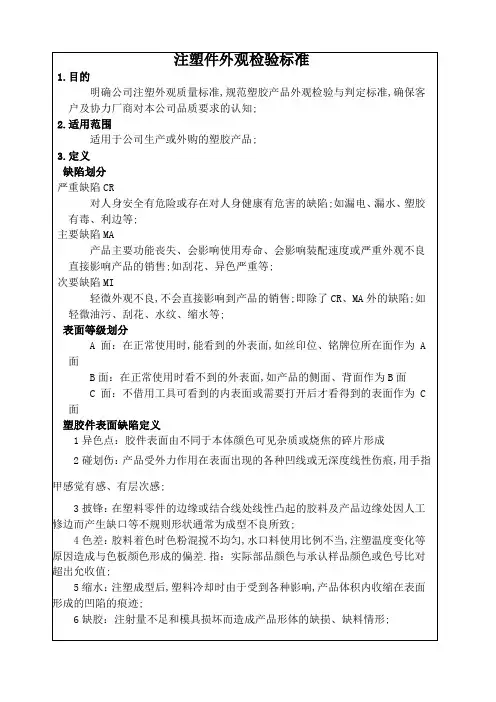

3.1术语：
1) 异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。
2) 气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。
3) 塌坑：由于材料收缩，使产品局部整体表面下陷。
4) 熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。
5) 缺料：产品某个部位不饱满。
6) 白印：由于内应力，在产品表面产生与本色不同的白色痕迹。
7) 滋边：（毛刺）由于种种原因，产品非结构部分产生多余的料
8) 封堵：应该通透的地方由于滋边造成不通。
9) 断裂：塑料理局部断开后的缺陷。
10) 拉毛：因摩擦而产生的细皮，附在塑料表面的现象。
11) 油丝：油痕，加种种原因，油污（包括脱模式剂）在产品表面留下的痕迹，使该部位发光并带有流动样。
12) 漆点：涂层厚度比周围涂层厚的部分。
13) 垂流：涂层后由于局部喷漆量过大，产生下垂形成条状物。
14) 皱皮：由于涂膜的流平性不良，涂层处产生的皱褶。
15) 分界线不清： 一种或两种不同颜色的涂料边界线互相交错。
16) 针孔: 由于喷涂产生的气泡破裂,产生的小孔。
17) 露底:该喷没喷的部位称露底。
18) 虚喷: 涂膜厚度过薄,可看见基材底色的部位。
塑料件外观检验规范
编 号
第 1 版
生效日期
19) 喷花: 涂膜厚度不均匀的部位。
20) 杂物: 涂膜表面因杂点,毛尘引起凹凸点。
21) 泛白: 涂膜表面呈气雾状。
22）污垢：光滑面上的污迹，通常在不干净的环境中造成。
3.2自制件分类说明:
3.2 .1塑料件
一类: 高精度高要求的外观塑料件及透明制品；
二类: 需喷涂的塑料件（公司内检验用）
3.2.2 二次加工件(喷涂)
一类: 高精度喷涂制件;
二类：丝网印
3.3检验方法
3.3.1 外观缺陷的检验方法及要求:
视力：具有正常视力 1.0---1.2视力和色感
照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。
目测距离： 眼睛距离产品40-----50CM直视为准
观察时间：<10秒 (每个可见平面需要3秒)
3.3.2 外观尺寸及尺寸的配合的检验方法
使用普通长度测量仪或各种量规进行测量.
3.4 不合格类别划分:
B类: 单位产品的重要质量特性不符合规定
C类:单位产品的一般质量特性不符合规定
3.5检验项目及标准
3.5.1塑件的检验标准(表1)
3.5.1二次加工(喷涂)的检验项目及标准(表2)
3.5.3轻重不良的区分(见表3)
关于塑件及喷涂件的外观A、 B、 C 、D面检验的方法:
不论手写板、电话机、手写笔都应分为外观的A、B、 C 、D面
A、B、C面划分图例：
表—1
注 塑 件 检 验 标 准
序号 类别 缺陷 一类 二类
1
变形 100mm范围内不直度、不平度小于2mm(pp料另做要求) 同一类
2
缺料 在非外露面允许有不影响使用的缺料现象 同一类

3
异色点
A面：在直经100mm内允许有∮≤0.4mm点2个；∮≤0.2mm
点4个，两点间距大45mm; 同一表面上总数不得大于4个
B面：在直经100mm内允许有∮≤0.6mm 点3个；∮≤0.4mm点4个，两点间距大45mm; 同一表面上数不得大于4个 C面：无明显影响 D面：不影响正常使用 不做具体要求(但必须
是经喷涂可以覆盖)

4
气丝
A面:不允可视的气丝
B面: 直经100 mm内允许有0.5*5mm2个；0.5*3mm3个，两
点间距大于45mm同一表面上总数不得大于4个 C面：允许有不明显气丝 D面：不影响正常使用 不做具体要求(但必须
是经喷涂可以覆盖)

5
白印 A面：不允许有白印； B、C面允许有不明显的白印
不做具体要求(但必须
是经喷涂可以覆盖)

6
熔接缝 长度不超过料流方向的1/3,深度不挂指甲为准 长度不超过料流方向的1/3,深度不挂指甲为
准

7
滋边(毛边) 通风孔及透孔不允许有毛刺,凡分型面处允许有厚度小于
0.3mm的滋边不影响使用。
同一类

8
塌坑 A面允许有深度小于1mm，∮≤3mm的塌坑1个 B、 C 面不允许有明显塌坑2 个 D面：不影响正常使用 同一类
9
断裂 在不影响使用的内表面允许有局部撕裂现象 同一类

10
划伤 A面: 直经100mm内允许有0.1*5mm划伤1个；0.2*3mm2个两点间距45mm，同一表面上总数不得大于2个 B 面：在直径100mm内允许有0.2*6mm2个;0.2*3mm3个,距离大于45mm ;同一表面上总数不得大于3个 C:面：无明显影响 D面:不影响正常使用 不允许有喷涂盖不上
的划伤

11
油丝 允许在不明显油丝
不做具体要求(但必须
是经喷泉涂可以覆盖)

12
拉毛 外露面不允有明显的拉毛
同一类
表—2
二次加工件(喷涂)检验标
注: 同一表面上漆点颗粒与针孔总数不得大于4个; 划伤与毛尘总数不得大于4个
轻 重 不 良 区 分

序号 类别
缺陷
一类 二类

1
漆点颗粒 A面:在直经100mm内允许有∮≤0.4mm颗粒2个; ∮≤0.2mm4个,两点间距大于45mm,同一表面上总数不得大于4个. B面在直经100mm内允许有∮≤0.6mm2个; ∮≤0.2mm4个,
两点间距大于45mm,同一表面上总数不得大于4个.
C面不明显影响

丝印：丝字样或图案到此
为止
图形、字体应整齐、工整，

2
垂流 A、B、C面不允许有垂流

3 针孔 A面：在直经100mm内允许有∮≤0.3mm2个；∮≤0.2mm点3个，两点间距大45mm;同一表面上总数不得大于4个 B面：在直经100mm内允许有∮≤0.4mm 点2个；∮≤0.2mm点3，两点间距大45mm; 同一表面上总数不得大于4个 C面：无明显影响
4
皱皮
A、B、C面不允许有皱皮;在非外露面允许有轻微的皱皮
5
露底
A、B、C不允许露底
6
分界线
不清
有分界线上，由于工装问题允许有小于0.2mm混色现象

7
虚喷
非直观面允许有轻微的虚喷

8
喷花
A、B、C面不允许有喷花现象
Ｄ面：不影响使用
9
涂膜 应平整光滑，亮度符合要求

10 划伤 A面: 直经100mm内允许有0.1*5mm划伤1个；0.2*3mm2个两点间距45mm；同一表面上总数不得大于2个 B 面：在直径100mm内允许有0.2*6mm2个;0.2*3mm3个,距离大于45mm ;同一表面上总数不得大于2个 C:面：无明显影响 D面:不影响正常使用
11
泛白 A、B、C面不允许有泛白
12
杂物(线
性毛尘)

A面：在直经100mm内允许有0.1*3mm 杂物2个:0.1*1mm4
个,间距大于45mm,同一表面上总数不得大于4个
B面:在直经100mm内允许有0.1*5mm 杂物2个:0.1*3mm3个,
间距大于45mm同一表面上总数不得大于4个
C面: 无明显影响
表--3
塑料件 二次加工(喷涂)件
序号 名称 B类不良 C类不良 序
号
名称 B类不良 C类不良

1 变形 √ 1 漆点 颗粒
√
2 缺料 √ 2 垂流
√
3 异色点 √ 3 针孔
√
4 气丝\油丝 √ 4 皱皮 √
5 白印 √ 5 涂膜
√
6 熔接缝 √ 6 露底 √
7 滋边(毛刺) √ 7 分界线不清
√
8 塌坑 √ 8 虚喷 √
9 断裂 √ 9 喷花 √
10 油印 √ 10 泛白 √
11 拉毛 √ 11 杂物（毛尘）
√
12 划伤 12 划伤 √
注：被判定不合格批量制品，由委托方视不良情况进行修复后，方可移交重新检验
