1、使原有图外裁剪框图层处于编辑状态。
2、设置——系统参数——显示线坐标系统，勾选——拿笔记录左下角跟右上角坐标。
3、打开mapgis主菜单，——实用服务——投影变换——系列标准图框——键盘生产矩形图框
4、矩形分幅方法——任意公里矩形分幅，以保证横、纵向结束公里值x2、y2能够输入数值。
5、图廓参数：单位为km，输入表格内数值，本框内输入的坐标x、y，与测量坐标相反。
起始网格值X、Y与x1、y1相对应，网间隔为0.5。
6、边框参数：单位为mm，内间距：50，外间距5，边框宽5。网线类型：绘制十字坐标线。
勾选比例尺，比例尺为原地图比例尺，一般国家二调为1:1000，十字线长50，
7、坐标系：国家坐标系统
8、点参数：改为打印后能看清的大小值。
例
用mapgis自动生成剖面图。。
（1）
选择自己需要画的剖面线所涉及到的等高线。。如图1所示
（2）线编辑中选择”参数编辑“——“编辑线属性结构”
增加"高程"栏——回车选择“双精度”——回车编辑”字段长度“——回车“小数位数”回车选择最上角“ok”
（3）“矢量化”——“高程色谱设置”（根据等高线之间的高差设置“如下图”）——“矢量化——高程自动赋值（这一步自己摸索下很快会明白）”
赋值完成后保存该线项目。
（4）mapgis主菜单下“空间分析”
——“DTM分析”——“文件下打开-数据文件-打开线数据文件”——
“处理点线下——点数据高程点提取——”
抽稀提点设置小于1.
得到下图所示
（5）离散数据网格化——在“GRD模型下——离散数据网格化”弹出对话框下图
此处编辑”网格间距“数值小于3“——确定。——关闭对话框
（6）交互造线——”文件下打开（5）所生成的 三角剖份文件“——文件下-打开数据文件-线数据文件。
得到如图所示
”模型应用中——高程剖面分析——交互造线“在”点x坐标、点y坐标中输入剖面线起始点坐标“
右键得到下图
进行”剖面分析参数设置“。。“x轴间距”值一般为100.。“y轴间距值”根据等高线间高程差设置-差值
“缩放比例”——x轴一般为1.。y轴根据所用等高线原图的比例尺来确定。。
1：000:1的图因该设置为0.1.。。1:2000的图应该设置为0.25.由此类推。。。
最后点击“与线求交”即生成剖面。。。。。最后保存生成的剖面。。就可以应用了。。
是不是很清楚啊。。。比起以前网上找来的明白多了。。
1 在电脑里如何做剖面图，不用手画，而且精度更高！
1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像（I）—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存； 2、裁剪后旋转使剖面线处于水平位置； 3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。 4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线 5、最后再整饰一下，就作成了剖面图。
如何将区的属性赋到它所包含的点、线文件上？
MAPGIS中，可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。具体做法如下：在空间分析子系统中，装人点文件和区文件，选择―空间分析‖菜单下的―点空间分析‖――点对区判别分析‖即可将区属性附在他所包含的点上。同理，在空间分析子系统中，装入线文件和区文件，选择―空间分析‖菜单下的―线空间分析‖――线对区判别分析‖即可将区属性附在他所包含的线上。
补充出现飞点解决的办法：
在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。出现飞点后，可以在输人编辑中利用―部分存文件‖的功能去除飞点。判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。 有会员反应，字库里面没有的字或者生僻字输入不进去：

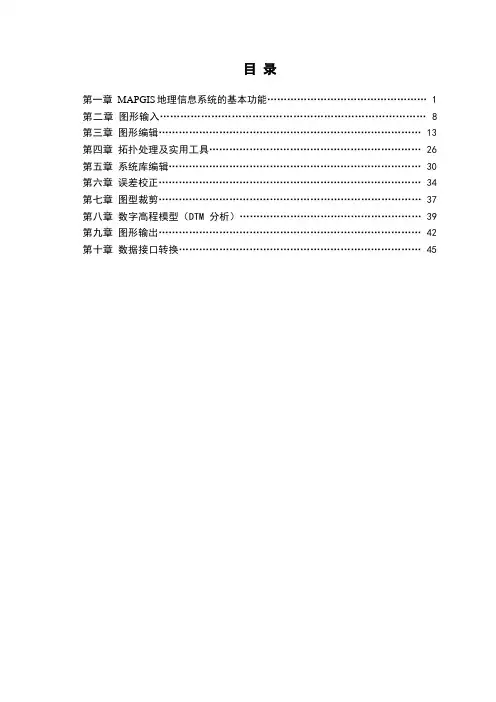

目 录
第一章 MAPGIS地理信息系统的基本功能………………………………………… 1
第二章 图形输入…………………………………………………………………… 8
第三章 图形编辑…………………………………………………………………… 13
第四章 拓扑处理及实用工具……………………………………………………… 26
第五章 系统库编辑………………………………………………………………… 30
第六章 误差校正…………………………………………………………………… 34
第七章 图型裁剪…………………………………………………………………… 37
第八章 数字高程模型（DTM分析）……………………………………………… 39
第九章 图形输出…………………………………………………………………… 42
第十章 数据接口转换……………………………………………………………… 45 1 第一章 MAPGIS地理信息系统概述
一、 MAPGIS软件概述
MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：
① 将空间数据数字化输入、编辑、拓扑一体化。
② 具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。
③ 基本上完成了GIS方方面面的分析功能。
二、MAPGIS 地理信息系统的基本功能
(一) MAPGIS系统的运行环境及应用范围
MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M（推荐4.3G）以上，1024×768×256色的彩显设备。
MAPGIS 软件环境：中文WINDOWS95、WINDOWS98（推荐）、WINDOWS2000以及NT4.0以上。
MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。
实验一MapGIS图像校正及栅格地图矢量化
实验一MapGIS图像校正及栅格地图矢量化
一、实验目的
（1）了解MapGIS软件的操作界面和基本功能；
（2）掌握图像校正－DRG（Digital Raster Graphic，数字栅格地图）生产的具体操作步骤；
（3）了解MapGIS矢量化的基本原理；
（4）掌握MapGIS分层矢量化的基本操作。
二、实验内容
（1）进行进行图象校正；
（2）进行分层矢量化。
三、实验步骤
（一）MapGIS使用前的准备
1．了解MapGIS数据处理的基本流程。
2．在计算机E盘上以自己的姓名和学号建立“姓名学号”的文件夹，并将“实验一数据”文件夹中的两幅影像数据H-48-74-(29)、H-48-74-(30)复制到自己所建文件夹中。同时在该文件夹下建立“单线内图框”的子文件夹。在该文件夹下也同时建立“\矢量文件”子文件夹。实验可两个同学合作，每个同学完成一幅面的工作。
3．启动桌面上“软件快捷方式”文件夹中的软件狗解密文件“DogServer67”；随后启动MapGIS 软件，打开MapGIS软件主界面。
4．进行系统“设置”，按主界面上的“设置”按钮进行“MapGIS环境设置”。
分别设置工作目录、矢量字库目录和系统库目录及系统临时目录。本次实验使用软件自带的矢量字库和系统库（操作该项内容时需先查看MapGIS软件安装的路径）。之后所有的工程文件、分层文件、图例文件都放置于所设置的工作目录之下，以方便操作。设置完成后按“确定”按钮，完成系统设置操作。
（二）DRG生产的操作
1．打开MapGIS主菜单，选择“图像处理”中的“图象分析”模块。 2．文件格式转换：打开“文件”菜单中的“数据输入”，将两幅tif图像转换成msi(mapgis图象格式)文件类型。选择“转换数据类型”为“TIF文件”，点“添加目录”选择影象所在目录（即自己所建立的姓名学号文件夹），点“转换”。 3．在MapGIS影像分析处理系统中选择“文件”菜单中的“打开影象”命令，打开转换好的msi文件H-48-74-(29).msi，再选择“镶嵌融合”菜单中“DRG生产”中的“图幅生成控制点”，点“输入图幅信息”。 4、在图幅信息对话框中输入图幅号信息，首先输入图幅号H-48-74-(29)，系统会利用此图幅号自动生
