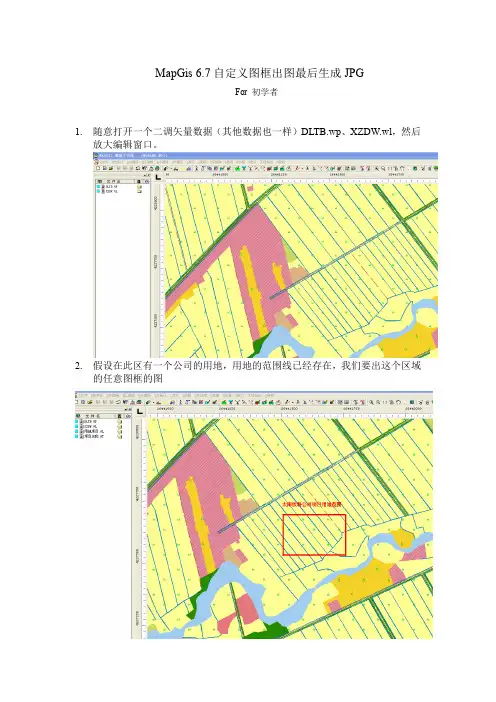

mapGIS非标准图框生成

1、使原有图外裁剪框图层处于编辑状态。

2、设置——系统参数——显示线坐标系统，勾选——拿笔记录左下角跟右上角坐标。

3、打开mapgis主菜单，——实用服务——投影变换——系列标准图框——键盘生产矩形图框
4、矩形分幅方法——任意公里矩形分幅，以保证横、纵向结束公里值x2、y2能够输入数值。

5、图廓参数：单位为km，输入表格内数值，本框内输入的坐标x、y，与测量坐标相反。

起始网格值X、Y与x1、y1相对应，网间隔为0.5。

6、边框参数：单位为mm，内间距：50，外间距5，边框宽5。

网线类型：绘制十字坐标线。

勾选比例尺，比例尺为原地图比例尺，一般国家二调为1:1000，十字线长50，
7、坐标系：国家坐标系统
8、点参数：改为打印后能看清的大小值。

例。

在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像（I）—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线5、最后再整饰一下，就作成了剖面图。

如何将区的属性赋到它所包含的点、线文件上？MAPGIS中，可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。

具体做法如下：在空间分析子系统中，装人点文件和区文件，选择―空间分析‖菜单下的―点空间分析‖――点对区判别分析‖即可将区属性附在他所包含的点上。

同理，在空间分析子系统中，装入线文件和区文件，选择―空间分析‖菜单下的―线空间分析‖――线对区判别分析‖即可将区属性附在他所包含的线上。

补充出现飞点解决的办法：在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。

出现飞点后，可以在输人编辑中利用―部分存文件‖的功能去除飞点。

判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。

如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。

有会员反应，字库里面没有的字或者生僻字输入不进去：在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。

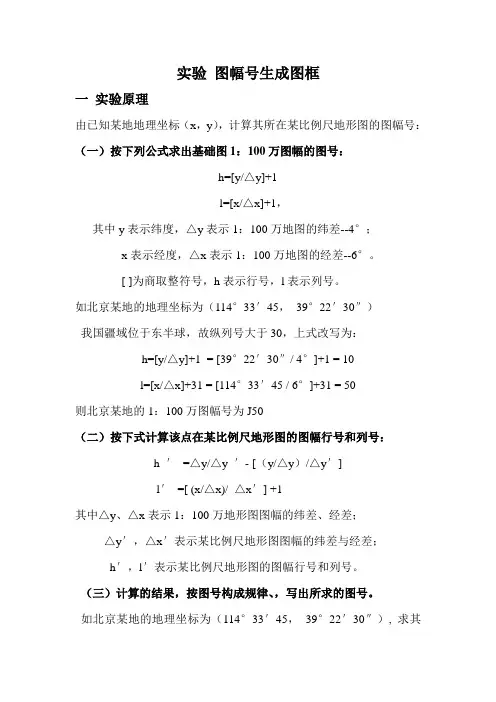

实验图幅号生成图框一实验原理由已知某地地理坐标（x，y），计算其所在某比例尺地形图的图幅号：（一）按下列公式求出基础图1：100万图幅的图号：h=[y/△y]+1l=[x/△x]+1，其中y表示纬度，△y表示1：100万地图的纬差--4°；x表示经度，△x表示1：100万地图的经差--6°。

[ ]为商取整符号，h表示行号，l表示列号。

如北京某地的地理坐标为（114°33′45，39°22′30″）我国疆域位于东半球，故纵列号大于30，上式改写为：h=[y/△y]+1 = [39°22′30″/ 4°]+1 = 10l=[x/△x]+31 = [114°33′45 / 6°]+31 = 50则北京某地的1：100万图幅号为J50（二）按下式计算该点在某比例尺地形图的图幅行号和列号：h ′=△y/△y ′- [（y/△y）/△y′]l′=[ (x/△x)/ △x′] +1其中△y、△x表示1：100万地形图图幅的纬差、经差；△y′，△x′表示某比例尺地形图图幅的纬差与经差；h′，l′表示某比例尺地形图的图幅行号和列号。

（三）计算的结果，按图号构成规律、，写出所求的图号。

如北京某地的地理坐标为（114°33′45，39°22′30″）, 求其所在1：25万地形图(△y′=1°, △x =1°30′)的图号h ′= 4°/1°- [ (39°22′30″/ 4°) / 1°] = 4-3 = 1 l′= [ (114°33′45 / 6°) / 1°30′]+1 = 0+1 = 1该地所在1：25万地形图的图号为：J50C001001。

二实验步骤（一）根据图幅号生成图框1、进入MAPGIS主界面→“实用服务”→“投影变换”。

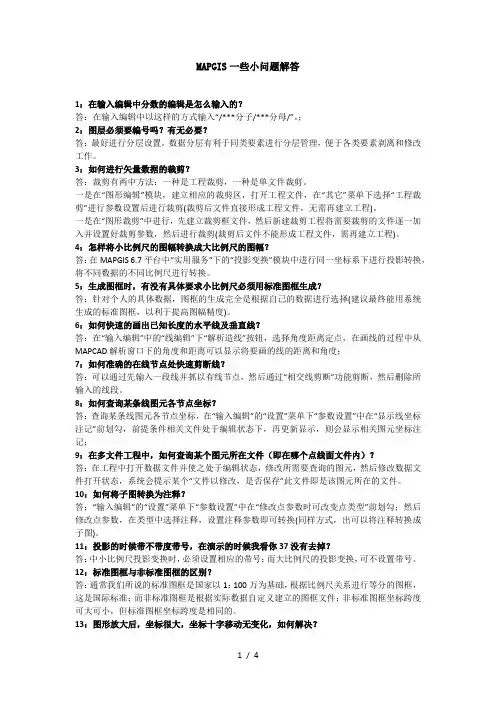

MAPGIS一些小问题解答1：在输入编辑中分数的编辑是怎么输入的？答：在输入编辑中以这样的方式输入“/***分子/***分母/”。

；2：图层必须要编号吗？有无必要？答：最好进行分层设置。

数据分层有利于同类要素进行分层管理，便于各类要素剥离和修改工作。

3：如何进行矢量数据的裁剪？答：裁剪有两中方法：一种是工程裁剪，一种是单文件裁剪。

一是在“图形编辑”模块，建立相应的裁剪区，打开工程文件，在“其它”菜单下选择“工程裁剪”进行参数设置后进行裁剪(裁剪后文件直接形成工程文件，无需再建立工程)。

一是在“图形裁剪”中进行，先建立裁剪框文件，然后新建裁剪工程将需要裁剪的文件逐一加入并设置好裁剪参数，然后进行裁剪(裁剪后文件不能形成工程文件，需再建立工程)。

4：怎样将小比例尺的图幅转换成大比例尺的图幅？答：在MAPGIS 6.7平台中“实用服务”下的“投影变换”模块中进行同一坐标系下进行投影转换，将不同数据的不同比例尺进行转换。

5：生成图框时，有没有具体要求小比例尺必须用标准图框生成？答：针对个人的具体数据，图框的生成完全是根据自己的数据进行选择(建议最终能用系统生成的标准图框，以利于提高图幅精度)。

6：如何快速的画出已知长度的水平线及垂直线？答：在“输入编辑”中的“线编辑”下“解析造线”按钮，选择角度距离定点，在画线的过程中从MAPCAD解析窗口下的角度和距离可以显示将要画的线的距离和角度；7：如何准确的在线节点处快速剪断线？答：可以通过先输入一段线并抓以有线节点，然后通过“相交线剪断”功能剪断，然后删除所输入的线段。

8：如何查询某条线图元各节点坐标？答：查询某条线图元各节点坐标，在“输入编辑”的“设置”菜单下“参数设置”中在“显示线坐标注记”前划勾，前提条件相关文件处于编辑状态下，再更新显示，则会显示相关图元坐标注记；9：在多文件工程中，如何查询某个图元所在文件（即在哪个点线面文件内）？答：在工程中打开数据文件并使之处于编辑状态，修改所需要查询的图元，然后修改数据文件打开状态，系统会提示某个“文件以修改，是否保存”此文件即是该图元所在的文件。

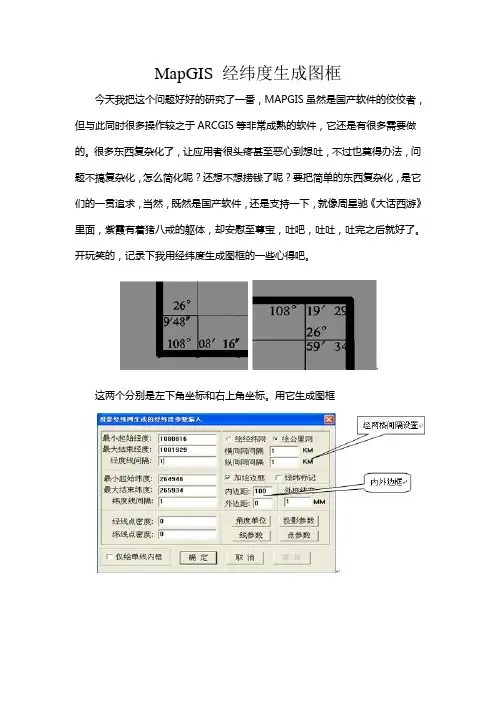

MapGIS 经纬度生成图框今天我把这个问题好好的研究了一番，MAPGIS虽然是国产软件的佼佼者，但与此同时很多操作较之于ARCGIS等非常成熟的软件，它还是有很多需要做的。

很多东西复杂化了，让应用者很头疼甚至恶心到想吐，不过也莫得办法，问题不搞复杂化，怎么简化呢？还想不想捞钱了呢？要把简单的东西复杂化，是它们的一贯追求，当然，既然是国产软件，还是支持一下，就像周星驰《大话西游》里面，紫霞有着猪八戒的躯体，却安慰至尊宝，吐吧，吐吐，吐完之后就好了。

开玩笑的，记录下我用经纬度生成图框的一些心得吧。

这两个分别是左下角坐标和右上角坐标。

用它生成图框上面我们看到，最小起始经度、纬度，最大结束经度、纬度。

它们分别是左下角经度、左下角纬度，右上角经度、右上角纬度。

按照上面的填上就是了，经度线间隔现在先不用管它，因为现在我们绘制的是公里网格，所以只需要在右边设置经网格设置就行了，这里我们设置传统的1KM。

内外边框的设置，一般只设置内边距，假如我们设置了外边距地话就会出现下面的效果。

上图中，在外面的当然就是外边了，里面的就是内边框。

正常的情况下我们只需要一个边框就行了，一般选择内边框。

而它们具体的数值是您后面设置的毫米，假如你的比例尺是1:1000的话，每个方格网的距离是1000m，在图上是1000mm，这样如果你的内边距是100的话，就相当于边距在图上看起来是方格里网距离的1/10长。

左下脚的经线点密度那些可以不用管的，我试了一下，似乎没做什么作用似地。

这样我们开始下一步操作。

这样设置就好了，不用管高程的。

上面的设置，比例设置为1000，单位为毫米。

因为实际上MAPGIS里没有比例尺设置的，而我们看到的1:1000默认情况，其实是图上的1mm相当于实际距离的1m，也即1000mm相当于一个经网格的距离。

而如果是1:10000的比例尺的话，图上的100mm相当于一个方格网。

接下来要设置，投影区内任意点的纬度，只要是范围之内就行了。

1、生成标准图框
1）实用服务子系统→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：
2）以原图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

如上图所示，原图左下角X及Y坐标值为：
X=543.5；Y=3410.5；
原图右上角X及Y坐标值为：
X=545.5；Y=3412.5；
3）“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅4）原图X坐标值前两位37为3度带带号，比例尺为1:5000，网格间距xd及yd均为0.5，网格线类型选“绘制实线坐标线”，各参数输入结果如下图所示：
点击确定，图框自动生成如下图。

5）点击“文件”→“另存文件”→选定全部点、线、区文件→“确定”
6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中
7）退出投影变换系统。

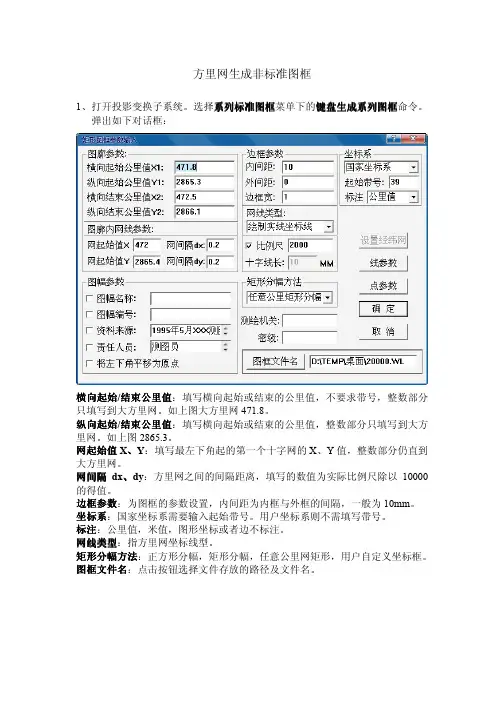

方里网生成非标准图框
1、打开投影变换子系统。

选择系列标准图框菜单下的键盘生成系列图框命令。

弹出如下对话框：
横向起始/结束公里值：填写横向起始或结束的公里值，不要求带号，整数部分只填写到大方里网。

如上图大方里网471.8。

纵向起始/结束公里值：填写横向起始或结束的公里值，整数部分只填写到大方里网。

如上图2865.3。

网起始值X、Y：填写最左下角起的第一个十字网的X、Y值，整数部分仍直到大方里网。

网间隔dx、dy：方里网之间的间隔距离，填写的数值为实际比例尺除以10000的得值。

边框参数：为图框的参数设置，内间距为内框与外框的间隔，一般为10mm。

坐标系：国家坐标系需要输入起始带号。

用户坐标系则不需填写带号。

标注：公里值，米值，图形坐标或者边不标注。

网线类型：指方里网坐标线型。

矩形分幅方法：正方形分幅，矩形分幅，任意公里网矩形，用户自定义坐标框。

图框文件名：点击按钮选择文件存放的路径及文件名。

MAPGIS教程1：1万生成土地利用图框的步骤流程生成土地利用图框的步骤流程做乡镇的时候如果没有图框，我们可以自己弄一个图框，（以1110000度带举例子）步骤如下：一、新一个线，输入线，选择矩形，在乡镇.WP的周边画出一个矩形。

1—1二、设置——参数设置——显示线坐标注记（打勾）1—2三、当1:1复位窗口时显示的效果如下：四、打开坐标换算工具五、选择源坐标类型（平面坐标），选择目标坐标类型（大地坐标）1—5五、坐标转换——换带计算（如果当然所做的乡镇图是1110000度带的就在中央子午线里面轻输入111:00:00，相反如果乡镇图是1080000度带的就输入108:00:00）重复出现现两次对话框，输入同样的中央子午线。

1—61—7六、在新建线的矩形线的左下角显示的X、Y坐标输入到坐标转换里面（输入源坐标）——转换坐标1—8七、打开MapGIS的投影转换——生成土地利用图框（椭球参数设置为“北京……”,投影带“自定义”，设影方式“如果当前所做的乡镇图是1110000度带中央经线就输入1110000相反如果是1080000度带中央经线就输入1080000”）1—101—11八、比例尺1：1万（如果做的图是1：5万的话，以上的步骤除了这个其它都是一样的）输入1—8的X、Y坐标转换的目标坐标1—12九、同样的方法，在新建线矩形的右上角用转换坐标输入X、Y坐标。

1—131—14十、接着按下一步（下面的步骤根据自己所做的图情况而稍微的变动）1—15十一、升成完图框后，重新打开投影变换——投影转换——成批文件投影转换，在选项中，根据1—16的选项就可以了。

选择投影文件/目录（添加所要投影的文件），选择当前投影的参数，设置跟1—17一样，结果设影参数看1—18——开始投影——确定。

最后记得保存。

（1—161—171—18。
