mapgis误差校正流程

误差校正的操作在实用服务/误差校正，如下图：单击误差校正，弹出如下图：选择文件/打开文件，此处已系统自带例子为例，如下图；误差校正有三个难点；1 在文件/打开控制点，此处如果第一次进行误差校正，需要打开控制点，此时也支持新建控制点，给控制点起个名字，然后保存。

2 要分清楚理论值和实际值，理论值指图形应该在的位置，实际值是指图形现在在的位置。

如果你想把a图校到b图上，a图较实际值，也就是它现在在的位置；b图叫理论值即a 图应该在的位置。

3 采集搜索范围的设置，是根据实际情况设置的，原则是在理论值的参与校正点的某个点在采集搜索范围内只能有一个点参与校正。

误差校正的原理就是计算机根据采集的实际值的控制点与理论值的相应控制点计算出一个平均的偏移系说，参与校正的点越多校正的就越准确，理论上三个点确定一个平面，但是实际上参与校正的点至少四个。

由于校正的情况不一样，所以方法也不同，如果你手头上有两幅具有共同点的矢量图，只是比例尺或其他因素造成的不能套和在一起，就用下面的方法，前提是两幅图上必须有相同的同名点，比如a上有c 点，b图上也有c点。

下面介绍具体的校正步骤:1文件/打开控制点，如下图：选择打开控制点，如下图：此时如果是第一次校正，给控制点起名，然后打开，如果以前有控制点可以将其打开进行编辑。

单击打开，弹出如下对话框：单击是，将控制点保存。

2 控制点/设置空制点参数，如下图；3控制点/选择采集文件，如下；本例子标准线文件是理论值，方里网是实际值，我就是想通过误差校正将其他的点线面校到标准线文件框里。

4 添加校正控制点在方里网（实际值）上选择四个点，如下图；选择是，系统自动添加控制点编号，依次采集其他点。

5控制点/设置空制点参数此时选择理论值。

6控制点/选择采集文件，如下7控制点/添加校正控制点在标准线文件（理论值）上添加与实际值相应的控制点，此时要人工修该控制点号，如下图：依次添加相应的控制点并该好控制点号。

Mapgis误差校正方法1．在“输入编辑”建LS.wl文件，找四个十字线，按顺时针顺序记下X和Y的值。

2．退到“主菜单”上进行误差校正。

3．把刚才存的LS.wl文件调入。

4．在下拉菜单栏上点击“文件”→“打开控制点”，输入一个文件名，点击“打开”按钮，会弹出一个“错误信息”板，不用理会它，点击“是”按钮。

5．在下拉菜单栏上点击“控制点”→“设置控制点参数”中，都打上对勾。

6．在下拉菜单上点击“控制点”→“选择采集文件”，选中要校对的文件。

7．同样在“控制点”→“添加校正控制点”，依次输入四个点的XY值8．好了，四个点依次输完，在下拉菜单点击“数据校正”→“线文件校正转换”，在“文件”里点击“保存控制点”。

9．右键点击“复位窗口”，弹出“选择文件名”面板，选择刚校正后的“NEWLIN.WL”文件。

8．这个LS.WL文件就校正完了，我们校正这个LS文件主要是为了用它的校正点，关闭现在的窗口，重新调入所需校正的文件（可一次性调入点、线、面文件）。

9．“文件”→“打开控制点”，把刚才用的控制点文件调入。

10．“数据校正”→“线文件校正转换”，“点文件校正转换”，“区文件校正转换”。

11．右键点击“复位窗口”，弹出“选择文件名”面板，选择校正后的文件。

12．“文件”→“另存文件”，把校正后的文件存盘（为了区别没有校正过的文件，一般在原文件名的基础上加再加上jz，比如原文件是LS.WL，校正后的文件是LSJZ.WL）。

OK，一个文件就校正完了，对于新手来说有点难，没关系，多用几次就简单了，最主要是记住不要把原文件覆盖，如果是觉得没有把握，最好把原文件备份一下这次我们讲得是“误差校正”，用“大地坐标系”来校正，它是利用XY值校正，下次我们用到的“投影变换”是用度、分、秒来校正。

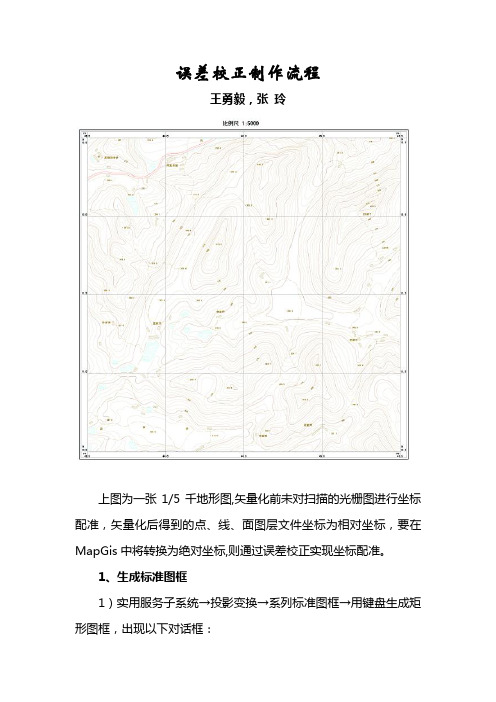

误差校正制作流程王勇毅，张玲上图为一张1/5千地形图,矢量化前未对扫描的光栅图进行坐标配准，矢量化后得到的点、线、面图层文件坐标为相对坐标，要在MapGis中将转换为绝对坐标,则通过误差校正实现坐标配准。

1、生成标准图框1）实用服务子系统→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：2）以原图内图廓左下角X及Y值作为起始公里值，以内图廓右上角X及Y坐标值作为结束公里值，单位为公里。

如上图所示，原图左下角X及Y坐标值为:X=543.5；Y=3410。

5;原图右上角X及Y坐标值为:X=545。

5；Y=3412。

5；3）“坐标系"选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅4）原图X坐标值前两位37为3度带带号,比例尺为1：5000，网格间距xd及yd均为0.5，网格线类型选“绘制实线坐标线"，各参数输入结果如下图所示：点击确定，图框自动生成如下图。

5）点击“文件"→“另存文件"→选定全部点、线、区文件→“确定”6）指定存放目录→以“图框”名将点、线、区文件全部存在指定的文件夹中7）退出投影变换系统2、误差校正1）采集实际控制点在MapGis误差校正系统中装入已经矢量化但未进行坐标校准的点、线、面文件（包括装入预先采集的校正网格线如上图）①实用服务→误差校正→文件→打开文件→选定要装入文件→确定。

②设置控制点参数：控制点→设置控制点参数→采集数据类型:实际值此时是采集未配准图控制点的实际值③选择采集文件：控制点→选择采集文件此时选择未配准的图框网格线文件“图框.WL"作为采集文件。

④添加校正控制点：控制点→添加校正控制点至少选取10—13个控制点，即4个图幅角点和6—9个分布均匀的方格网交点（最好全部选择方格网交点），以保证误差校正精度.以下按左下-左上—右下-右上依次添加4个控制点实际值为例2）添加控制点理论值实际值添加完后，打开刚才自动生成的标准图框的点、线文件.①文件→打开文件→选定标准图框的点、线文件→确定。

MAPGIS的校正导入手机或掌上机的大致工作过程1.主界面—实用服务，打开投影变换，制标准图框。

选择P投影变换—D绘制经纬度，注意选择公里网（此处注意倍数关系，以便找到合适的交点），角度单位：地理坐标系坐。

坐标单位选择英文，度分秒；投影参数选择，投影平面直角，高斯-克吕格，更改图幅分母，1：10000的3度分带，而1:2.5万或1:5万的选择6度分带，计算出正确的分带。

点击确定，生成图框，保存。

2.误差校正，选择控制点理论值。

主界面，实用服务—误差校正。

打开需要校正的图，A、控制点—控制点参数的设置，此处一般选择四个，实际值，四个点分布均匀。

B、控制点—文件采集，全选文件（就是当前打开的文件）。

C、控制点—添加校正控制点。

自动生成顺序。

（所选择的控制点必须是在当前图中和所制作的标准图中能对应起来的）。

点击保存，全选，保存。

3.在当前界面，即误差校正界面打开刚刚之作的图框。

A、控制点—设置：理论值，4个。

B、控制点—文件采集，选择所打开的土建文件，确定。

C、添加校正控制点，四个，与刚刚的4个点对应，注意修改顺序。

之后，点击文件—关闭文件，选择除制作的图框以外的文件，关闭，确定。

D、数据校正—成批文件校正，选择需要校正的图幅的文件。

点击开始校正—确定。

再保存，可覆盖之前的保存。

自此校正完毕修改图幅参数，转换安卓版导入手机：MAPGIS—输入编辑。

新建工程，确定。

修改工程地图参数，坐标系设置，设置如上述，确定，确定。

自定义生成可编辑项，除去点型到网型的文件名中所有对勾，确定。

添加所校正的文件，保存即可。

打开数字地质调查系统，数字填图工作平台。

选择工作区—自定义图表—新建接图表，输入名称，行列一般都为2，根据图表属性库更新图表，确定，—输入图幅编号，查询，拷贝等，确定。

之后添加要导入的文件，总的都在野外总图库里打开，地质填图数据操作—室内录入—设计路线，编辑路线属性，确定。

文件—打开新建野外手图库；文件—野外手图数据交换—桌面到掌上机（安卓）。

第六讲误差校正一、误差校正子系统功能概述机助制图是用计算机来实现制图，将普通图纸上的图件，转化为计算机可识别处理的图形文件。

现代计算机技术和自动控制技术的发展，使机助制图技术发展很快。

机助制图主要可分为编辑准备阶段、数字化阶段、计算机编辑处理和分析实用阶段、图形输出阶段等。

在各个阶段中，图形数据始终是机助制图数据处理的对象，它用来描述来自现实世界的目标，具有定位、定性、时间和空间关系（包含、联结、邻接）的特征。

其中定位是指在一个已知的坐标系里，空间实体都具有唯一的空间位置。

但在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。

个别图元经编辑、修改后，虽可满足精度，但有些图元，由于位置发生偏移，虽经编辑，很难达到实际要求的精度，此时，说明图形经扫描输入或数字化输入后，存在着变形或畸变。

出现变形的图形，必须经过误差校正，清除输入图形的变形，才能使之满足实际要求。

图形数据误差可分为源误差、处理误差和应用误差3种类型。

源误差是指数据采集和录入过程中产生的误差，如制图过程中展绘控制点、编绘或清绘地图、制图综合、制印和套色等引入的误差，数字化过程中因纸张变形、变换比例尺、数字化仪的精度（定点误差、重复误差和分辨率）、操作员的技能和采样点的密度等引起的误差。

处理误差是指数据录入后进行数据处理过程中产生的误差，包括几何变换、数据编辑、图形化简、数据格式转换、计算机截断误差等。

应用误差是指空间数据被使用过程中出现的误差。

其中数据处理误差远远小于数据源的误差，应用误差不属于数据本身的误差，因此误差校正主要是来校正数据源误差。

这些误差的性质有系统误差、偶然误差和粗差。

由于各种误差的存在，使地图各要素的数字化数据转换成图形时不能套合，使不同时间数字化的成果不能精确联结，使相邻图幅不能拼接。

所以数字化的地图数据必须经过编辑处理和数据校正，消除输入图形的变形，才能使之满足实际要求，进行应用或入库。

第十一章误差校正和整图变换一般情况下，数据编辑处理只能消除或减少在数字化过程中因操作产生的局部误差或明显误差，但因图纸变形和数字化过程的随机误差所产生的影响，必须经过误差校正，才能消除。

对于那些由于人工误差、图纸变形等造成的整幅图形发生位置偏差，与实际精度不相符的图形，可以通过整图变换（像整图平移、旋变、缩放等）来进行校正。

一.建立误差校正的控制点采集文件在“输入编辑”中打开矢量化时用到的影像文件，建立一个线文件（校正.wl）作为误差校正的控制点采集文件（图5.1）。

这里校正点采集文件的采集点一般选择坐标网格文件的交叉点，这样才可以读出精准的理论值。

另外，建立采集控制点的过程中，要读出并记下理论值坐标X和Y的值。

图5.1 建立误差校正的控制点采集文件二. 建立校正控制点文件1、在MAPGIS主菜单中单击实用服务→误差纠正，进入“误差纠正”系统（图5.2）。

图5.2误差校正子系统2、单击文件→“打开文件”，打开建立的误差校正的控制点采集文件“校正.wl”（图5.3）。

图5.3打开控制点采集文件3、单击菜单控制点→“设置控制点参数”，弹出“控制点参数设置”对话框（图5.4）。

图5.4控制点参数设置其中：采集数据值类型：选择从当前文件中所采集的控制点是实际控制点，还是理论控制点。

在交互式校正中，都是“实际值”采集搜索范围：主要用于判断采集控制点是否落在以当前鼠标位置为中心，采集搜索范围为半径的圆域内。

4、单击菜单控制点→选择采集文件，弹出“选择要采集控制点的文件名”对话框（图5.5），单击“确定”按钮。

图5.5选择采集控制点文件对话框5、单击菜单控制点→添加校正控制点，这时系统会弹出一个“错误信息”对话框（图5.6），提示“是否新建控制点文件”，此时单击“是”即可。

图5.6错误信息对话框6、鼠标单击到要添加控制点的位置，弹出“编辑控制点”对话框（图5.7），输入控制点的理论值，单击“确定”按钮。

图5.7 编辑控制点重复第6步，添加完所有的控制点。

* * Fz / / □・ 3J cr F-挥・日Ml■■哗.需・何ttATJT-fciJ- FRyfllM *NM»s inttli^ jvf'!*•< ZSiZ 静空杠处««出F打* - 為.暑，“F H k 此二雹第11 w nJ - I11 1■ I,匕i , [ I o^ iii /- jF. f开始转换，并看到提示转换成功对话框。

然后就可以关掉窗口，转换工作完成二、图像校正在输入编辑里添加msi文件在工程文件中右击添加项目，文件类型选成msi格式，然后图形1:1L ：L 。

丄一蝶 f®Z ：^t-7 ：•>/<；.*? T* f 1* 1- ?! □诂-二瑾C ：5»鑒0芜J4H$ 3B 弓L 磚冷 M*i Mi MP Mtt 瀚毎—亜讣冲弧i1>二二■W*■«*Va»5EMMKrnmafl毎二翱二：汕：i jXk •:: - •-匚：*■*?*•-I«**^^*—**^M”柯■me A&C£«■ Oft* W WL J iPMfta RW5 二-"n a - 时盖o& £4"电囲* 「『.一•諒*M1-lhONAMf MNJ\ ' ft r? «阖.rOr/y n v 7 AL.■I吵〉I |i *4Q3t>]；；!；■新建控制点文件，不处于编辑选中状态添加4个控制点（不在一条直线上）JNOruiAiipJlo z y 口覽y\ -i 1 ii v c n *1Iffi-w9 V -jeifl.l4 ^4^JrJ X T * t*■棹<iTX-『.’•・誤*也-+ - > i : *V ir * e < V A”am10D=laon isaa ma1 1 1 i 1 ill ■ »i | ■ !■ 4 1 1 1 ! 1 1 i < ■■ find I fl 1 1 i- 1 i I -i i a I | | h ■ I |i t! I 1 1 1I 1 1 1 1 1 1 4 4t <!■*+- k・《i • i .4-P'- ■+■H ・，• ' * ■■(■.* tl/:八:、’一…：} ..』匸■彳；J訂:\[V.-i・J f ..k,；|.宀"：、护»I-i]:jijH■ \{药一.-■ \ <■?'•,.•xy .斗■■\ ..\ A4 ,r.-£F *■*fl1* _ ■■'- > '..二"‘0 ' —芒- ------ 出込" 2!%z>鬱.-+ ' 1 s', 2；"-=、■- —EU：3；忙_ *pi- ■' ?'- " •..•二'片.七b*■:尸八*(■ yjf i ii定位点依次输入控制点的坐标值，坐标值读取如:X:580.400（前面代号39可以省略）点的坐标是Y:3490.000 那定位点输入数值就是再依次输入其他3个点就行了。

MAPGIS中如何进行误差校正
一、生成标准框
二、打开误差校正框
1、打开文件：需校正的点线面文件以及标准框；
2、选“文件”菜单中“打开控制点”，会提示“该文件不存在，是否新建”，选择是；
3、“控制点”菜单下，先“清除所有控制点”，再“选择采集文件”，选择需校正的点线面文件；
4、“设置控制点参数”为“实际值”，搜索范围可随需要扩大缩小，如下图：
5、左边“1:1”，选择只显示需校正的点线面，然后“添加校正控制点”（至少需要4个点），切记添加的顺序，“控制点”菜单下有“显示校正控制点”和“浏览校正控制点”，可以方便记忆；
6、以上设置好后，重复上一步骤改变采集文件为标准框，“设置控制点参数”为“理论值”；
7、左边“1:1”，选择只显示标准框，然后“添加校正控制点”，添加与所需校正的点线面文件相对应的控制点，按顺序依次输入控制点顺序号；
8、添加完后，选“数据校正”菜单下“区/点/线文件校正”，只选所需校正的点线面，确定。

9、校正完后会生成新的点线面文件，“文件”菜单下保存即可。

（生成的文件与控制点文件所在位置相同）。

误差校正
生成标准图框：
-----------------------D绘制投影经纬网（这是生成任意的标准图框，也可以根据图符号、比例尺等绘制图框）------------------
（窗口中要填写最大、最小经纬网，要查看底图，最小值在地图的左下角，最大值在右上角；间隔数据，绘制经纬网还是公里网都要与底图完全一致）。

窗口中，坐标系类型选择地理坐标系或大地坐标系；比例尺分母50000、200000等根据底图；单位选择DDFFSSS，两个高程全为0.
坐标系类型：平面直角；
投影类型：一般都是高斯克吕格；
比例尺；单位：毫米；
两个高程：0；
投影中心：若只是分影响不大，若跨度110-119就用115；
投影带类型：小于5万用6度带，大于用3度带。

确定—确定—1：1显示—另存为标准图框（三个文件）---完成标准图框
误差校正：
----------------打开文件（底图图框）---------
---
---
---
---（是）
---
------把实际值裁好以后
----（关闭小窗口）
------打开标准图框---按上述步骤采集理论值（每次要改采集点得数字1234和实际值对应），
采集完成以后
-----
-----（修改名称pnt文件）
------关闭页面
-------打开要矫正的底图文件
----（pnt文件）
---
----（选择要矫正的文件类型）
-----
---
-----确定
---
----（另存，修改名称）。
