和未加密数据。在物理上攻破小塔后，NGB综合技术实验室专栏

广播电视无线双向网安全体系架构研究

冯海亮 张翀 国家新闻出版广电总局广播科学研究院

摘要： 本文针对广播电视无线双向网的安全需求，提出了端到端的安全体系架构，从用户平面、控制平面和管理平面三个维度对网络安全进行分析并给出安全解决方法和手段。关键词：广播电视 无线双向 网络安全

42《有线电视技术》 2017年第5期 总第329期广电风向标●技术前沿●数字电视●NGB综合技术实验室专栏●广电网络●

攻击者可以绕过无线资源控制完整性保护，然后对用户终端进行无线资源控制消息的DoS攻击，或者获取用户终端的标识。攻击者可以盗取已经存在部署的小塔，然后卖出或自己再部署。攻击者还可以通过访问小塔的OAM安全上/下文，来重新配置这个小塔，或者攻击其他小塔。（3）传输网络的威胁小塔基站接口IP化后，使得接入网络的传输网络完全IP化，现有IP网络的安全威胁完全都可以出现在双向网的接入网中。无线网络的传输网络可以是自建的网络，也可以是租用第三方的网络，这样就不能保证数据的机密性和完整性。（4）网管系统的威胁网管系统的安全威胁主要包括硬件设备的安全威胁、操作系统的安全威胁和用户数据信息的安全威胁三个方面。硬件设备的安全威胁包括非法访问、病毒或误操作等；操作系统的安全威胁包括病毒、恶意代码和口令猜测等；用户数据信息的安全威胁包括数据信息完整性被破坏、篡改，数据信息的越权访问或抵赖行为等。（5）业务层面的威胁随着业务数据化等移动业务的兴起，双向网面临来自业务层面的威胁。

2.2 双向网安全需求

对于双向网系统来说，其安全需求主要体现在以下几个方面，这些方面相互关联但又具有一定的独立性，几个方面共同配合起来实现双向网系统的整体性安全。（1）用户标识符和用户设备的机密性用户标识符应确保不能从空口上窃取。同时用户的位置、用户的服务信息也应通过机密性保护确保不能从

空口上窃取。

（2）网络实体的认证

包括用户和网络设备之间的互相

认证，即用户和网络设备之间的每一

次连接都应实现认证；小塔与核心网

以及小塔与传输网络之间的互相认证。

（3）用户数据和用户信令的机密

性以及完整性

包括网络附属存储和无线资源控

制信令的机密性保护，分组数据汇聚

协议中的用户数据机密性保护以及切

换过程中上述信息的保护，接口上用

户数据、网管信息以及信令的机密性

和完整性保护，同时也包括空口层面

用户数据是否加密以及用户能够对安

全功能进行管理配置。

（4）双向小塔的安全保护

对于小塔配置和建立过程中的授

权与认证，包括接口、软件和数据更

新等过程的认证与授权，以及保存在

小塔中的密钥不能通过非授权获取。

（5）用户信息的保护

因为服务器上存储了很多重要的

用户信息，需要保证该隐私的机密性

和完整性。安全措施主要包括：安全

生成鉴权矢量，通过使用用户密钥或

密码等方式保护敏感数据的存储和加

密传输，以及在和对端通信时对信令

进行加解密。

（6）安全网关的设置

核心网域即网络安全域对外提供

的接口，需要安全网关的保护。基站

设备和网管设备等接入到核心网域都

需要经过安全网关。

（7）数据业务的安全保护

在无线网络的汇聚层，需要部署

防火墙等安全设备，组成一个完整的

业务控制和安全管理平台。3 安全体系架构设计

在该体系架构中，双向网按照数

据流的类型分成三个平面，即用户平

面、控制平面和管理平面，每个平面

按照网络的层次分为三个层：设备层、

网络层和业务层。这三个层是按照网

络模型的层次来划分的，其中设备层

对应于物理层，主要提供构成网络的

节点设备本身的安全，包括网络设备、

服务器、主机等的设备的软硬件安全

和物理安全；网络层对应于数据链路

层和网络层；业务层对应于网络层之

上各层。双向网络由多个网络域构成，

包括接入网络、传送网络、核心网、

IP多媒体子系统核心网等网络域，每

个网络域中可以从三个平面的安全、

三个层的安全的角度来实施安全保护。

3.1 安全保护方法

对于双向网，可以在不同的平面、

不同的层中，采用不同的安全方法和手

段，来应对各种的安全威胁，从而构成

了完整的网络安全保护。

（1）用户平面安全

使用加密和完整性保护的方法，

来保证用户数据在空口、接口中的安

全传输，防止用户数据被窃听和篡改。

（2）控制平面安全

使用加密和完整性保护的方法，

来保证控制信令在空口、接口中的安

全传输，防止控制信令被窃听和篡改。

（3）管理平面安全

包括用户管理、口令策略、日志

管理、数据的备份和保护、安全的管

理协议等措施。

（4）设备层安全

包括物理安全和设备完整性，比

如，小塔设备通常被安放在不安全的

环境中，通过完整性保护的方法来保

43● NGB综合技术实验室专栏实践应用●行业动态●广达新网专栏●运营商专栏●运维管理●

证小塔设备不被非法侵入和损害；操

作系统加固、防病毒系统，以及通过

ACL来防止非法的访问和操作。

（5）网络层安全

包括设备接入网络的认证、

IPSec、VPN、VLAN及安全域划分。

（6）服务层安全

通过用户认证，防止非法用户接

入和操作网络。

3.2 具体的实现方法

在该体系架构中，通过在不同的

网络层面，提供不同的技术方法来实

现不同平面之间的数据流的隔离，从

而使各个平面之间的数据流之间不会

相互干扰和影响。从逻辑上来说，用

户平面、控制平面和管理平面都是分

离的，在具体的实现中，有下列实现

方法。

（1）设备层面，在小塔设备中，

分别由不同的板卡处理不同平面的数

据流，并且各个平面外部接口的输入

输出端口也可以是分离的。

（2）在传送网域，PTN设备支持

MPLS VPN的方式将不同平面、不同用

途的数据流承载在不同的VPN隧道中，

从而保证数据流的隔离性和QoS。

（3）在接入网域，双向网小塔设

备支持VLAN，可以使用VLAN技术将不同平面的数据流进行隔离，并且

还可以将同一平面的不同用途的数据

流通过VLAN进行隔离。并且小塔支

持IPSec隧道，可以将不同平面、不

同用途的数据流承载在不同的IPSec

隧道中，从而实现分离和保护。

（4）在核心网域，通过VPN或

者VLAN的方式对不同平面的数据流

进行隔离。

3.3 安全保护手段和措施

根据上述的安全体系架构模型，

提出双向网的端到端安全体系架构，

如图1所示。

（1）在空口通过加密和完整性保

护，保证空口用户数据和控制信令的

安全。

（2）在接入传送网络中，通过

IPSec对小塔到核心网的各种数据流进

行加密和完整性保护，防止这些数据

流被非法窃听和篡改。

（3）在传送网层，使用MPLS

VPN技术，将不同的数据流承载在不

同的VPN中，使数据流的安全性和

QoS得到保证。

（4）在小塔设备上，通过设备完

整性保护，使小塔设备不被非法侵入

和篡改。

（5）在接入网和核心网边界，部署支持IPSec和防火墙功能的安全网

关，保护进入核心网的各种数据的合

法性。

（6）在核心网IP 骨干网中，通

过VPN和物理端口隔离技术，进行安

全域划分，保证每个系统的独立性。

（7）在接入边界部署防火墙等安

全防御设备，对接入进行安全保护。

（8）在网管、EPC、IMS、业务

等各个系统中，采用多种安全手段对

系统内的安全进行保护。

4 小结

根据上述对广播电视无线双向网

安全需求及安全架构的分析，总结该

体系具有以下特点。

（1）从用户平面、控制平面和管

理平面三个维度对安全进行分析并给

出安全解决方法和手段。

（2）通过VPN、VLN和物理隔离

等方式，对不同平面的流量进行隔离，

保证各个平面的流量不相互干扰和影

响。

（3）在无线接入侧，通过加密和

完整性保护的手段保证空口的信息不

被非法窃听和篡改。

（4）采取多种手段来保证部署在

不安全环境中的小塔设备本身的安全。

（5） 在接入网和核心网边界部署

安全网关来保证进入核心网的数据的

合法性和安全性。

（6）在核心网中进行安全域划分，

将不同性质和用途的网络进行隔离，

通过部署防火墙对外部网络接入进行

安全保护。

（7）提供有效可靠的网管安全管

理功能，并支持多种方式与外部安全

系统对接。CATV图1 双向网安全体系架构

合集下载

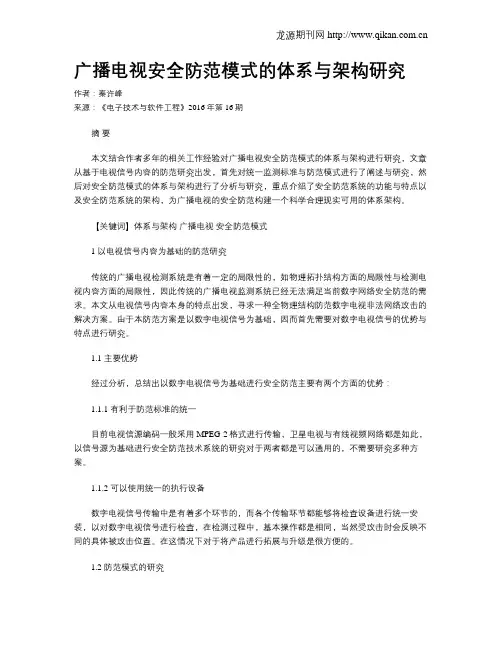

广播电视安全防范模式的体系与架构研究
