机械制图基本知识大全！
无规矩不成方圆，任何行业都有自己的业内规定，毫不例外：机械制图也是有一定规定的。特别是初学者，学好这些基本的机械制图知识是入门所必须的，并且一定要牢牢记住这些机械制图的基本知识点。
一、机械制图基础知识

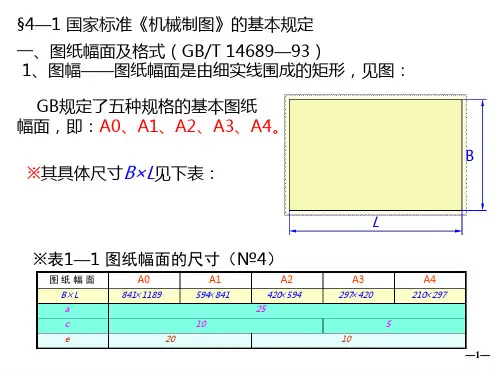

1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
精心整理
机械制图基本知识
一.零件图的作用与内容
1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容
一张完整的零件图应该包括以下内容，如图1所示
图1INT72”的零件图
（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样标题栏 技术要求 精心整理
的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。
（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图
基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 精心整理
前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值
2、尺寸的分类： 精心整理
1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸通过测量获得的尺寸。
3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。
工业绘图基本知识点总结
工业绘图是一门重要的工程技术专业课程，它主要是使用计算机辅助设计（CAD）软件来绘制出符合实际工程需求的平面图及三维模型。工业绘图是一种技术性较强的绘图领域，它不仅需要掌握绘图技术，还需要掌握相关的工程知识和材料特性等方面的知识。下面我们来总结一下工业绘图的基本知识点。
1. 图幅及比例
在绘制工业图纸时，首先需要确定图幅和比例，也就是确定绘图纸的大小和比例尺。一般来说，图形的大小在图面上的表现是有限制的，因此需要根据实际的工程需求来选择图幅和比例尺。比较常用的图幅有A0、A1、A2、A3、A4等，而常用的比例尺有1:1、1:2、1:5、1:10等。
2. 投影方法
在工业绘图中，常用的投影方法有正投影和透视投影两种。正投影是指以等角度的方式将三维物体投影到二维平面上，而透视投影则是将三维物体按透视关系投影到二维平面上。工程图纸中一般采用正投影的方式，因为它更符合实际工程的需求。
3. 绘图符号
工业绘图中有很多的绘图符号，这些符号代表了不同的工程元素或者材料特性。比如，常见的机械零件有螺栓、螺母、齿轮等，它们都有对应的绘图符号。掌握这些绘图符号对于正确绘制图纸是非常重要的。
4. 尺寸标注
在工业绘图中，尺寸标注是非常重要的一环。它包括尺寸标注的位置、标注的形式、标注的内容等。尺寸标注是为了清晰地表达图纸上的尺寸大小，以便于工程实施和制造。
5. 图线类型
工业绘图中有很多种类型的图线，比如实线、虚线、点划线等。这些图线类型在图纸上的表示方式是不同的，掌握这些图线类型对于正确绘制图纸也是非常重要的。
6. 制图规范
在工业绘图中，有一系列的制图规范需要遵守。这些规范包括绘图的标准符号、线条的类型、图幅的选取等。遵守这些制图规范可以保证绘制出的图纸符合实际的工程需求。
7. CAD软件应用
随着计算机辅助设计技术的发展，现在工业绘图一般都是使用CAD软件来完成的。掌握CAD软件的基本操作和工业绘图功能对于进行工业绘图是非常重要的。 8. 学会图纸的正误判断
机械设计中尺寸标注类知识，毕业前一定读懂它
1.轴套类零件
这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件
这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件
这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
