环氧树脂封闭压注法(改)

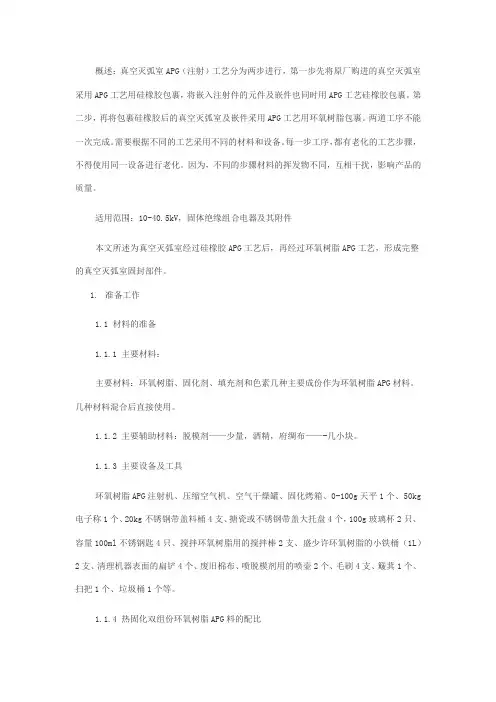

概述：真空灭弧室APG（注射）工艺分为两步进行，第一步先将原厂购进的真空灭弧室采用APG工艺用硅橡胶包裹，将嵌入注射件的元件及嵌件也同时用APG工艺硅橡胶包裹。第二步，再将包裹硅橡胶后的真空灭弧室及嵌件采用APG工艺用环氧树脂包裹。两道工序不能一次完成。需要根据不同的工艺采用不同的材料和设备。每一步工序，都有老化的工艺步骤，不得使用同一设备进行老化。因为，不同的步骤材料的挥发物不同，互相干扰，影响产品的质量。

适用范围：10-40.5kV，固体绝缘组合电器及其附件

本文所述为真空灭弧室经过硅橡胶APG工艺后，再经过环氧树脂APG工艺，形成完整的真空灭弧室固封部件。

1. 准备工作

1.1 材料的准备

1.1.1 主要材料：

主要材料：环氧树脂、固化剂、填充剂和色素几种主要成份作为环氧树脂APG材料。几种材料混合后直接使用。

1.1.2 主要辅助材料：脱模剂——少量，酒精，府绸布——-几小块。

1.1.3 主要设备及工具

环氧树脂APG注射机、压缩空气机、空气干燥罐、固化烤箱、0-100g天平1个、50kg电子称1个、20kg不锈钢带盖料桶4支、搪瓷或不锈钢带盖大托盘4个，100g玻璃杯2只、容量100ml不锈钢匙4只、搅拌环氧树脂用的搅拌棒2支、盛少许环氧树脂的小铁桶（1L）2支、清理机器表面的扁铲4个、废旧棉布、喷脱模剂用的喷壶2个、毛刷4支、簸萁1个、扫把1个、垃圾桶1个等。

1.1.4 热固化双组份环氧树脂APG料的配比

环氧树脂、固化剂、硅微粉及色素按质量计算配比为1：1：3.5：0.02。三种材料按固化剂、环氧树脂、活性APG专用硅微粉及色素的次序先后放入真空压力搅拌罐。用搅拌棒进行人工搅拌混合后，盖上封盖，抽真空10min后，开动搅拌机，一边抽真空，一边进行搅拌，搅拌时搅拌罐的温度调制到60°C。注意观察真空表的真空度，真空泵刚刚开启时，真空度应直线上升，关掉真空泵通往搅拌罐的阀门，真空度不应明显下降，如产生真空度明显下降现象，说明真空搅拌罐密封不严，应该查找漏气的原因。搅拌40分钟后，通过观察窗观察搅拌罐内的情况，如果通过观察看到环氧树脂料已经搅拌均匀，可以关闭搅拌机，继续抽真空。第一次使用真空罐，由于材料放入的先后次序造成靠阀门出口处的死角残存着先放入的物质，所以要打开阀门，将这部分物质放出来，日后再导入搅拌罐进行搅拌，连续使用的真空搅拌罐不用重复此过程。

中压领域常用三种绝缘介质开关柜的优缺点

内容摘要：本文简单介绍了中压领域常用开关柜的种类和各自的特点，通过几种开关柜的对比，明确指出了三种绝缘介质的开关柜的优缺点。

引言

在12-24KV电压范围内各种SF6充气柜(GIS，较高气压时用钢板或铸铝容器，较低气压时用焊接金属柜)，和传统空气绝缘开关柜(AIS，金属铠装或较简单的箱式柜)两种开关柜并存。因此 几乎世界上大的电器公司都有品种齐全的两种开关柜如ABB的UNISWITCH系列开关柜(空气绝缘开关柜)和Safe系列开关柜(SF6充气柜);施耐德的SM6系列开关柜(空气绝缘开关柜)和RM6系列开关柜(SF6充气柜)。前些年随着开关柜技术的发展，出现了固体绝缘开关柜，下面介绍下三种开关柜的对比，并分别介绍下三种绝缘介质开关柜的优缺点。

1、空气绝缘开关柜：这种开关柜主要有两种，一种是铠装中置柜如KYN28，一种是像是固定柜XGN。所谓空气绝缘开关柜，是因为柜内的各种开关之间的连接部位是靠空气绝缘的。大家都知道10KV在空气中的安全绝缘距离是125mm，因此以空气作为绝缘介质的开关柜体积都比较大，箱体内有很多浪费的空间。通常条件下，间隙的击穿电压随空气压力、密度、湿度的变化而变化，在高海拔地区、潮湿、日夜温差大易形成凝雾、灰尘多以及常有小动物出现的地区，都会使安全绝缘距离加大(海拔每增1000m，绝缘距离加大10%)。可以看出，在不同的使用环境下对以空气为绝缘介质的开关柜在设计、制造、安装和使用上都有着不同的要求。在某些环境恶劣的地区，是不适合使用这种开关柜的。

2、SF6充气柜：这种开关柜将数组开关和相关带电部件整体上封闭于SF6气箱中，每个单元充入4-5公斤的SF6气体作为带电体对地及相间绝缘介质(如ABB公司的Safe柜，施耐德的RM6)。SF6气体优异的绝缘性能不但能有效地缩小了开关柜的体积，这种开关柜壳体良好的密封性使它排除了外界环境的影响，特别适用于环境条件恶劣场所。

修补裂缝技术交底

1.桥面铺装层混凝土裂缝修补方案

2.桥面铺装层混凝土裂缝针孔法高压灌浆法处理

3.灌浆工艺原理

根据裂缝的宽度不同采用不同的处理方法：

①对于裂缝宽度B≤0.15mm的时，表面处理干净后，采用改性环氧树脂封闭；

混凝土构件裂缝处表面清理---标识裂缝部位---裂缝确认---进行混凝土裂缝部位剔V型槽---专用裂缝封闭胶封闭----胶体固化---检查---补充封闭

②对于裂缝宽度1mm≥B≥0.15mm的时，采用常压灌浆处理；

1.施工工艺流程：裂缝调查→裂缝表面处理→埋设灌浆嘴→裂缝封闭→封口胶固化→配制灌浆液→灌浆→灌浆液固化→拆除灌浆器→灌缝质量检查→清除表面封缝胶及底座

2.具体施工方法：

（1）裂缝调查：根据检测报告资料，全面调查裂缝的性质以及裂缝的长度、宽度、深度、走向、贯穿等情况并作好记录，以便确定处理方案。

（2）裂缝表面处理：用砂轮机、钢丝刷沿裂纹走向宽约3～5cm范围打磨混凝土表面，清除水泥浮尘、砂粒及疏松时的混凝土块。

（3）埋设灌浆嘴：将少量封缝胶抹在灌浆嘴底部，将注入孔对正裂纹中心稍加按压，使胶从灌浆嘴底面的四个小孔中挤出，注意不要堵塞注入孔。在裂缝的交错处、裂纹较宽处和裂缝端部必须设置灌浆嘴，灌浆嘴的间距根据裂缝大小、走向和结构形式而定，一般间距为30～50cm，在一条裂缝上至少设置2个进浆、排气或出浆口。

（4）裂缝封闭：将封口胶配好后沿裂纹走向密封3～5cm范围，要求涂抹层厚度大于1.5mm，并应尽量一次完成，避免反复涂抹。涂抹过程中注意防止产生气泡。

（5）封口胶固化：为保证灌缝质量，须保证封口胶有1～2天的固化时间，以保证与混凝土达到一定的粘结强度。

（6）配制灌浆液：根据厂家提供的产品技术参数，严格按照产品使用说明配制灌浆液。灌浆液进场时须附有出厂证明、产品合格证和检测报告等资料。在胶液配制中应注意一次配制量，每次配制的胶液应在30～40分钟内使用完。

原创）自制米卡塔方法及其配方（附天津地区材料购买指南）

这些天对米卡塔研究较深，走访了很多地方，问过不少化学方面的人士。对米卡塔有了不少的了解。现在归纳总结

一下，以示刀友。这样广大刀友能设计出自己喜欢的米卡塔。

米卡塔主要的难度就是环氧树脂与其固化剂的搭配问题。其次就是基材的问题（布啊，绳子啊，什么的）

一、环氧树脂与其固化剂

1.环氧树脂：

（1）选择WSR-6101（凤凰牌环氧树脂），其通用型号是E44。 优点：环氧当量适中，强度大。塑性好。缺点：冬天较粘稠。（江苏产的，我在天津五金城鹤实联化工店买的，大概35一罐，1000g。

（2）选择E52-D树脂。 （江苏产的，我在淘宝买的，18快钱一罐，1000g 比较实惠）。

优点：环氧当量大，强度大。塑性好。冬天较稀。比较好调。

2.固化剂： 乙二胺。 价格便宜 10几元钱1瓶（500ml）能用N年

3.添加剂：邻苯二甲酸二丁酯。（增塑）。价格便宜 10几元钱1瓶（500ml）能用N年

说明：有很多固化剂，但是我还是推荐乙二胺，原因是因为固化后出来是无色透明的，固化后没有气味，与环氧树脂混合后较稀，容易浸透涂抹。 缺点：最好在40分钟内完成操作， 而且一次性不要配的太多 总体来说100ml即可，多的话容易固化浪费（固化放热，加速其他部分的固化，因此不能一次性放多，我吃过亏 放过400ml的结果 40分钟没用完成一大玻璃钢坨了）， 其他固化剂比如T31,650,651这个出来都是有颜色的而且固化后气味大。难闻。

配方：按重量百分比。 乙二胺：0.899g/ml， 其他类似1g/ml

1. E44型： 2.E52-D型

E44:100 E52-D:100

乙二胺：6 乙二胺：8

二丁酯：10 二丁酯：10

实际操作，乙二胺可以多放1ml， 因为乙二胺挥发，所以可以稍微多放1ml，千万别多放。
