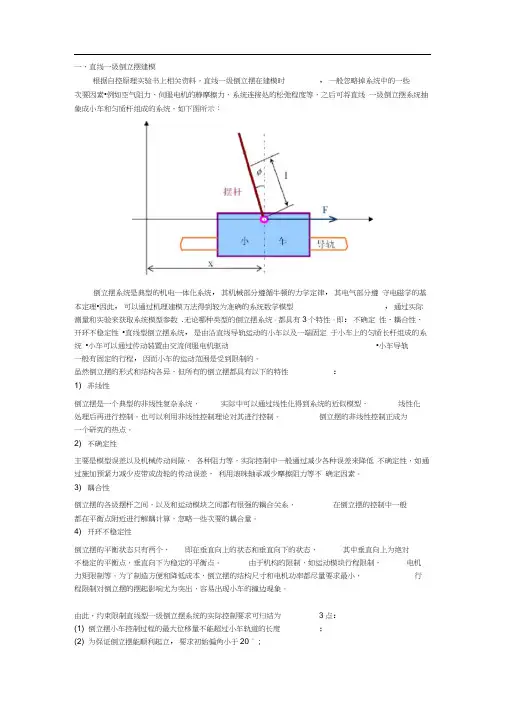

一、直线一级倒立摆建模根据自控原理实验书上相关资料，直线一级倒立摆在建模时，一般忽略掉系统中的一些次要因素•例如空气阻力、伺服电机的静摩擦力、系统连接处的松弛程度等，之后可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如下图所示：倒立摆系统是典型的机电一体化系统，其机械部分遵循牛顿的力学定律，其电气部分遵守电磁学的基本定理•因此，可以通过机理建模方法得到较为准确的系统数学模型，通过实际测量和实验来获取系统模型参数.无论哪种类型的倒立摆系统，都具有3个特性，即：不确定性、耦合性、开环不稳定性•直线型倒立摆系统，是由沿直线导轨运动的小车以及一端固定于小车上的匀质长杆组成的系统•小车可以通过传动装置由交流伺服电机驱动•小车导轨一般有固定的行程，因而小车的运动范围是受到限制的。
虽然倒立摆的形式和结构各异，但所有的倒立摆都具有以下的特性：1) 非线性倒立摆是一个典型的非线性复杂系统，实际中可以通过线性化得到系统的近似模型，线性化处理后再进行控制。
也可以利用非线性控制理论对其进行控制。
倒立摆的非线性控制正成为一个研究的热点。
2) 不确定性主要是模型误差以及机械传动间隙，各种阻力等，实际控制中一般通过减少各种误差来降低不确定性，如通过施加预紧力减少皮带或齿轮的传动误差，利用滚珠轴承减少摩擦阻力等不确定因素。
3) 耦合性倒立摆的各级摆杆之间，以及和运动模块之间都有很强的耦合关系，在倒立摆的控制中一般都在平衡点附近进行解耦计算，忽略一些次要的耦合量。
4) 开环不稳定性倒立摆的平衡状态只有两个，即在垂直向上的状态和垂直向下的状态，其中垂直向上为绝对不稳定的平衡点，垂直向下为稳定的平衡点。
由于机构的限制，如运动模块行程限制，电机力矩限制等。
为了制造方便和降低成本，倒立摆的结构尺寸和电机功率都尽量要求最小，行程限制对倒立摆的摆起影响尤为突出，容易出现小车的撞边现象。
由此，约束限制直线型一级倒立摆系统的实际控制要求可归结为3点：(1) 倒立摆小车控制过程的最大位移量不能超过小车轨道的长度；(2) 为保证倒立摆能顺利起立，要求初始偏角小于20 ° ;（3）为保证倒立摆保持倒立的平衡态，要求控制系统响应速度足够快。
直线一级倒立摆建模与性能分析直线一级倒立摆建模及性能分析一、数学模型建立在忽略了空气阻力和各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如图1所示。
u 为外界作用力；x 为小车位移； 为摆杆与铅垂方向的夹角；O 、G 分别为摆杆与小车的链接点、摆杆质心的位置；M 为小车的质量；m 为摆杆的质量；J 为摆杆绕G 的转动惯量；l 为O 到摆杆质心的距离,L 为摆杆的长度；0f 为小车与导轨间的滑动摩擦系数，1f 为摆杆绕 O 转动的摩擦阻力矩系数。
对于上图的物理模型我们做以下假设： M ：小车质量 m ：摆杆质量 b ：小车摩擦系数l ：摆杆转动轴心到杆质心的长度 I ：摆杆惯量 F ：加在小车上的力 x ：小车位置ɸ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）其机械部分遵守牛顿运动定律，其电子部分遵守电磁学的基本定律。
因此可以通过机理建模得到系统较为精确的数学模型。
应用牛顿力学来建立系统的动力学方程过程如下： 分析小车水平方向所受的合力，可以得到以下方程：N x b F xM --= 由摆杆水平方向的受力进行分析可以得到下面等式：22(sin )d N m x l dtθ=+即：2cos sin N mx ml ml θθθθ=+-把这个等式代入上式中，就得到系统的第一个运动方程：F ml ml x b x m M =-+++θθθθsin cos )(2（1-1） 为了推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得到下面方程：22(cos )d P mg m l dtθ-=-即：2sin cos P mg ml ml θθθθ-=+力矩平衡方程如下：θθθ I Nl Pl =--cos sin 注意：此方程中力矩的方向，由于θφθφφπθsin sin ,cos cos ,-=-=+=，故等式前面有负号。
合并这两个方程，约去P 和N ，得到第二个运动方程：θθθcos sin )(2xml mgl ml I -=++ （1-2） 1.1 微分方程模型设φπθ+=，当摆杆与垂直向上方向之间的夹角φ与1（单位是弧度）相比很小，即 1<<φ 时，则可以进行近似处理：1cos -=θ，φθ-=sin ，0)(2=dt d θ。

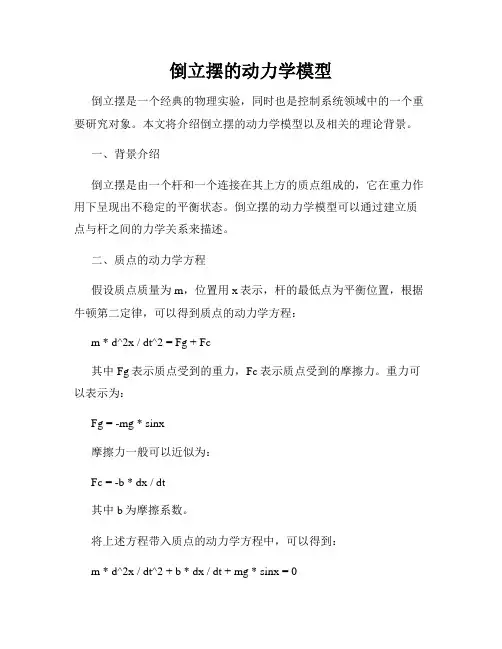

倒立摆的动力学模型倒立摆是一个经典的物理实验，同时也是控制系统领域中的一个重要研究对象。
本文将介绍倒立摆的动力学模型以及相关的理论背景。
一、背景介绍倒立摆是由一个杆和一个连接在其上方的质点组成的，它在重力作用下呈现出不稳定的平衡状态。
倒立摆的动力学模型可以通过建立质点与杆之间的力学关系来描述。
二、质点的动力学方程假设质点质量为m，位置用x表示，杆的最低点为平衡位置，根据牛顿第二定律，可以得到质点的动力学方程：m * d^2x / dt^2 = Fg + Fc其中Fg表示质点受到的重力，Fc表示质点受到的摩擦力。
重力可以表示为：Fg = -mg * sinx摩擦力一般可以近似为：Fc = -b * dx / dt其中b为摩擦系数。
将上述方程带入质点的动力学方程中，可以得到：m * d^2x / dt^2 + b * dx / dt + mg * sinx = 0这就是质点的动力学方程。
三、杆的动力学方程杆的运动可以由转动惯量和力矩平衡来描述。
假设杆的质量为M，长度为l，转动惯量为I，杆绕其一端的转动中心转动，可以得到杆的动力学方程：I * d^2θ / dt^2 = -Mgl * sinθ其中θ表示杆的角度。
四、控制方法倒立摆的控制方法可以分为开环和闭环控制。
开环控制是通过输入外部力或力矩来控制摆的位置或角度，而闭环控制是通过测量摆的位置或角度，并根据目标位置或角度来调整输入力或力矩。
闭环控制往往使用PID控制器。
PID控制器是一种经典的控制器，可以根据目标位置与当前位置之间的差异来调整输入力或力矩，从而实现对倒立摆的控制。
五、应用领域倒立摆的研究在控制系统领域具有广泛的应用。
例如，在工业自动化中，倒立摆可以用来模拟和控制各种平衡问题。
此外，倒立摆还可以用于教育和科普领域，帮助人们更好地理解动力学和控制原理。
六、结论倒立摆的动力学模型是控制系统领域中一个重要的研究对象。
通过建立质点与杆之间的力学关系，可以得到质点和杆的动力学方程。
