1.电网调度自动化实行_分层_管理。
2.RTU 的基本组成包括__硬件___和__软件__两个部份。
3.对变位遥信信息检测的常用方法是__软件扫查__和___硬件中断____。
4.二进制数(1011)B 转化为十进制数是___ 11____。
5.物理层用户之间交换信息需要通过_一条实际链路_。
6.通信网的路由选择方式分为_决定性和适应性的两类_。
7.独立系统的AGC 控制机组出力，以保证电网_频率恒定__。
8.系统静态安全分析的内容包括__ 电压__、__频率_、_过负荷__。
9.配电网的形式有_树枝状__、_环状__、__ 网状__。
10.事故调查处理“四不放过”原则是：事故原因不清晰不放过、事故责任者和应受教育者没有受到教育不放过、没有采取防范措施不落实不放过、事故责任者没有受到处罚不放过。
11.电力企业执行的两票是指工作票和操作票。
12.电力企业执行的三制是指交接班制、巡回检查制和设备定期试验轮换制。
13.发供电企业每年编制两措计划，是指反事故措施计划和安全技术劳动保护措施计划。
14.在电气设备上工作，保证安全的组织措施为：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
15、计算机网络的物理层数据传输方式中数据采样方式应属于(电信号特性)16LAN 环形结构的性能之一是(模块性好)17 负荷的经济分配(EDC)应根据( 超短期负荷预测)18 在EMS 中分析电力系统电压失稳属于( .动态安全分析)19 电网监控与调度自动化系统的基本功能包括(变电站自动化)，(配电网管理系统)，(能量管理系统)。
20 同步发机电的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。
21 电管理系统(DMS)中用户负荷周期控制的功能属于( LM 功能)22 有监督计划用电执行情况职责的是(地调中心 )23MS 系统中分析电力系统失稳情况应属(动态安全分析 )24 尔模块的工作原理是(磁势平衡原理 )25 直线视距传输信息的信道是( 微波信道 )26 具有偶监督作用， do=4 的循环码，充分利用纠错、检错能力时可(纠正 1 位、检 3 位错)27 树形结构计算机网的特点之一是(成本低 )28 调度迅速成平稳恢复供电时是处于(恢复状态 )29 发机电出力与负何不平衡时，如不采取切负荷措施会导致(系统崩溃状态)30 电厂、火电厂协调应根据( 短期负荷预测 )28.调度员培训仿真系统对新运行方式的开辟与确定的培训对象是 (运行维护人员 )29.配电自动化 DMS 系统中控制的是(用户负责 )30.变电所综合自动化的功能之一是( 故障测距 )1.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C. 电压、频率和波形D.有功电度和无功电度2.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV 路线的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%~5%B. 5%~10%C. 10%~15%D. 15%~20%5.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发机电，当输出的无功电流增大时，机端电压( D )A.不变B.增大C. 以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会(C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D. 以上三项都有8.自动励磁调节器的强励倍数普通取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA. 50B. 300C. 600D. 120010.机端并联运行的各发机电组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正11 同步发机电并列时脉动电压周期为 20s，则滑差角频率允许值ωsy 为( A )。

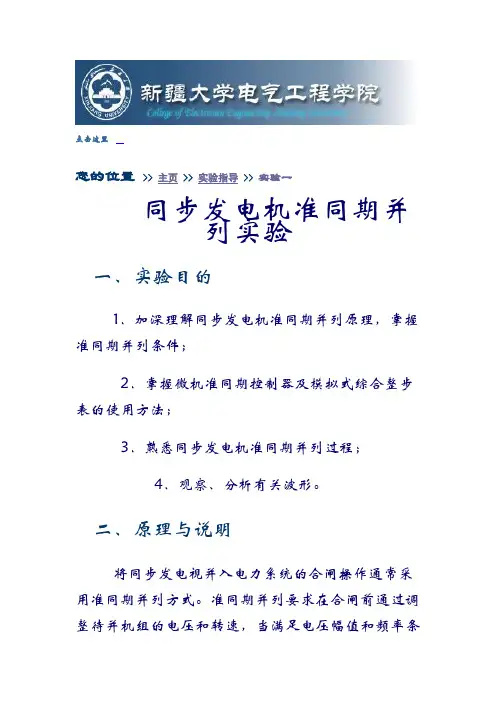

点击这里您的位置>> 主页 >> 实验指导 >> 实验一同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。
二、原理与说明将同步发电视并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉人同步。
根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。
正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。
它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。
线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。
它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。
手动准同期并列，应在正弦整步电压的最低点（相同点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。
自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闲时间整定。
准同期控制器根据给定的允许任差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。
当所有条件均满足时，在整定的越前时刻送出合闸脉冲。
三、实验项目和方法（－）机组启动与建压l．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。
调速器面板上数码管在并网前显示发电机转速（左）和控制量（右），在并网后显示控制量（左）和功率角（右）。

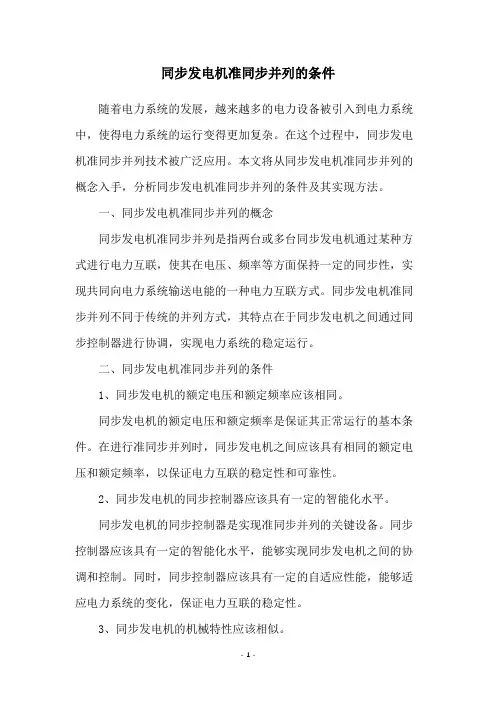

同步发电机准同步并列的条件随着电力系统的发展，越来越多的电力设备被引入到电力系统中，使得电力系统的运行变得更加复杂。
在这个过程中，同步发电机准同步并列技术被广泛应用。
本文将从同步发电机准同步并列的概念入手，分析同步发电机准同步并列的条件及其实现方法。
一、同步发电机准同步并列的概念同步发电机准同步并列是指两台或多台同步发电机通过某种方式进行电力互联，使其在电压、频率等方面保持一定的同步性，实现共同向电力系统输送电能的一种电力互联方式。
同步发电机准同步并列不同于传统的并列方式，其特点在于同步发电机之间通过同步控制器进行协调，实现电力系统的稳定运行。
二、同步发电机准同步并列的条件1、同步发电机的额定电压和额定频率应该相同。
同步发电机的额定电压和额定频率是保证其正常运行的基本条件。
在进行准同步并列时，同步发电机之间应该具有相同的额定电压和额定频率，以保证电力互联的稳定性和可靠性。
2、同步发电机的同步控制器应该具有一定的智能化水平。
同步发电机的同步控制器是实现准同步并列的关键设备。
同步控制器应该具有一定的智能化水平，能够实现同步发电机之间的协调和控制。
同时，同步控制器应该具有一定的自适应性能，能够适应电力系统的变化，保证电力互联的稳定性。
3、同步发电机的机械特性应该相似。
同步发电机的机械特性是指其转子的惯量、转速、励磁特性等参数。
同步发电机之间的机械特性应该相似，以保证电力互联的稳定性和可靠性。
4、同步发电机之间应该具有一定的电气距离。
同步发电机之间应该具有一定的电气距离，以避免电力互联产生的电磁干扰和电气故障。
同时，电气距离的设置应该考虑到电力系统的负载变化和故障情况，以保证电力互联的稳定性和可靠性。
5、同步发电机之间应该具有一定的备用容量。
同步发电机之间应该具有一定的备用容量，以应对电力系统负载变化和故障情况。
备用容量的设置应该考虑到电力系统的负载变化和故障情况，以保证电力互联的稳定性和可靠性。
三、同步发电机准同步并列的实现方法1、同步控制器的设计与开发。

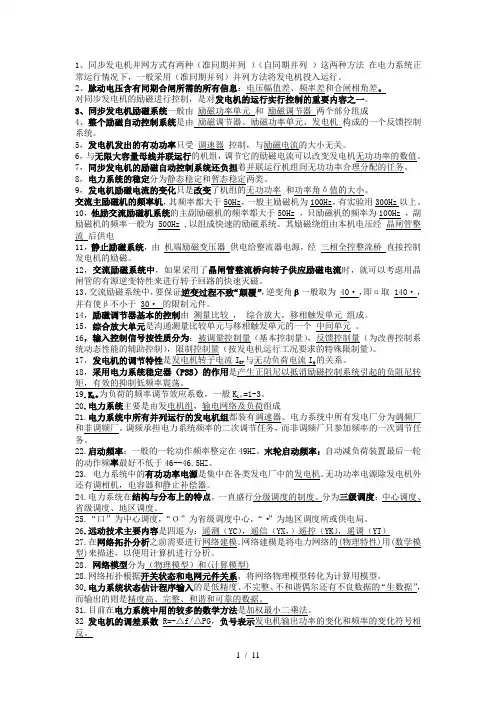

1、同步发电机并网方式有两种（准同期并列）（自同期并列）这两种方法在电力系统正常运行情况下，一般采用（准同期并列）并列方法将发电机投入运行。
2、脉动电压含有同期合闸所需的所有信息：电压幅值差、频率差和合闸相角差。
对同步发电机的励磁进行控制，是对发电机的运行实行控制的重要内容之一。
3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统。
5，发电机发出的有功功率只受调速器控制，与励磁电流的大小无关。
6，与无限大容量母线并联运行的机组，调节它的励磁电流可以改变发电机无功功率的数值。
7，同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。
8，电力系统的稳定分为静态稳定和暂态稳定两类。
9，发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小。
交流主励磁机的频率机，其频率都大于50Hz，一般主励磁机为100Hz，有实验用300Hz以上。
10，他励交流励磁机系统的主副励磁机的频率都大于50Hz ，只励磁机的频率为100Hz ，副励磁机的频率一般为500Hz ,以组成快速的励磁系统。
其励磁绕组由本机电压经晶闸管整流后供电11，静止励磁系统，由机端励磁变压器供电给整流器电源，经三相全控整流桥直接控制发电机的励磁。
12，交流励磁系统中，如果采用了晶闸管整流桥向转子供应励磁电流时，就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁。
13，交流励磁系统中，要保证逆变过程不致“颠覆”，逆变角β一般取为 40·，即α取 140·，并有使β不小于 30·的限制元件。
14，励磁调节器基本的控制由测量比较，综合放大，移相触发单元组成。
15，综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元。
16，输入控制信号按性质分为：被调量控制量（基本控制量），反馈控制量（为改善控制系统动态性能的辅助控制），限制控制量（按发电机运行工况要求的特殊限制量）。

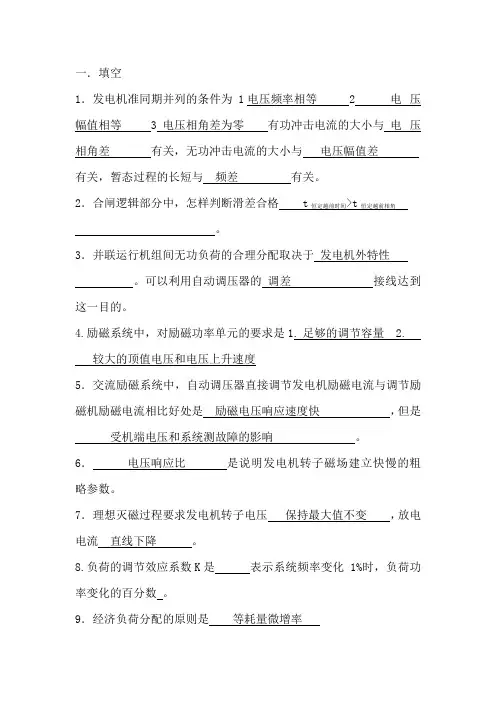

一．填空1．发电机准同期并列的条件为 1电压频率相等 2 电压幅值相等 3 电压相角差为零有功冲击电流的大小与电压相角差有关，无功冲击电流的大小与电压幅值差有关，暂态过程的长短与频差有关。
2．合闸逻辑部分中，怎样判断滑差合格t恒定越前时间>t恒定越前相角。
3．并联运行机组间无功负荷的合理分配取决于发电机外特性。
可以利用自动调压器的调差接线达到这一目的。
4.励磁系统中，对励磁功率单元的要求是1. 足够的调节容量 2.较大的顶值电压和电压上升速度5．交流励磁系统中，自动调压器直接调节发电机励磁电流与调节励磁机励磁电流相比好处是励磁电压响应速度快，但是受机端电压和系统测故障的影响。
6．电压响应比是说明发电机转子磁场建立快慢的粗略参数。
7．理想灭磁过程要求发电机转子电压保持最大值不变，放电电流直线下降。
8.负荷的调节效应系数K是表示系统频率变化1%时，负荷功率变化的百分数。
9．经济负荷分配的原则是等耗量微增率。
10．自励式励磁机比他励式励磁机时间常数 大 。
11．积差调频的调频方程式为 0=∆+⋅∆⎰c p k dt f 。
12．EMS 是 Energy Management System 。
DMS 是 Distribution Management System 。
SCADA 是Supervisory Control And Data Acquisition 。
RTU 是 Remote Terminal Unit 。
13．自动准同期装置主要由 合闸 、 调频 、 调压 和电源组成。
14. 同步发电机的励磁系统主要是由 励磁功率单元 和 励磁调节单元 两大部分组成。
15.远程自动抄表系统主要包括四个部分：具有自动抄表功能的电能表， 抄表集中器，抄表交换机， 中央信息处理机 。
二．简答题：1．什么是滑差周期？对它有什么要求。
频差、滑差、滑差周期频差f s ：f f f x G s -=电角速度之差称为滑差角速度，简称滑差，用ωs 表示：x G s ωωω-= 滑差周期为s s s f T 12==ωπ，它们都是描述两电压矢量相对运动快慢的一组数据。
自动准同期并列装置的若干方面阐述1、引言并列操作是将同步发电机投入到电力系统运行的操作。
在发电厂内，凡可以进行并列操作的断路器都称为同步点。
通常每台发电机的断路器都是同步点，用以实现一台发电机的并列操作；母线联络断路器是同步点，作为同一母线上所有发电单元的后备同步点；三绕组变压器的三侧断路器都是同步点，在任一侧故障断开或检修后恢复时，可以减少并列过程中的倒闸操作，保证迅速可靠地恢复供电。
母线分段断路器一般不作为同步点。
并列操作的基本要求有两点，分别是（1）并列操作后，发电机应该能够迅速地被拉入同步运行；（2）并列操作的瞬间，发电机的冲击电流应满足要求，不能超过规定的允许值。
并列操作可以手动执行也可以自动执行。
手动准同期装置由运行操作人员手动调整发电机的电压和频率，并监视频率差、整步表及电压差，靠经验来判断合适的合闸时间，从而操作断路器进行合闸。
手动准同期装置主要有以下三方面的问题：1）延误并网时间；2）一般都是多台机组共用一套手动准同期装置，各机组的控制电缆多，接线复杂；3）存在重大的安全隐患。
故现在多采用自动同期装置来进行并列操作。
2、并列操作的方式同步发电机并列操作的方式有自同期及准同期两种。
按自动化程度等级的不同，准同期并列方式分为自动准同期、半自动准同期及手动准同期三种，本论文主要介绍自动准同期装置实现的自动准同步并列。
（1）准同期方式准同期并列要求在合闸操作前通过调整待并发电机组的转速及电压，当满足电压频率、相位及幅值后，由操作人员手动或由准同期装置自动选择合适时间发出合闸命令，这种合闸操作的冲击电流一般非常小，并且机组投入电力系统后能够被迅速地拉人同步运行。
采用准同期并列方式时，并列断路器主触头闭合瞬间应满足一下三个条件：1）运行系统与待并系统的电压幅值应相等；2）运行系统与待并系统的频率应相等；3）运行系统与待并系统的相位应相同。
实际上要求满足上述三个条件既不可能也没有必要。
因此，根据允许冲击电流的条件，规定了准同期并列允许的电压、频率和相角偏差范围。

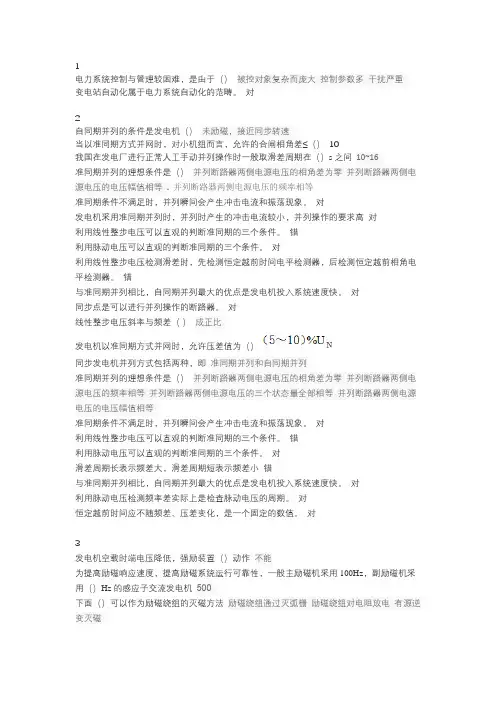

1电力系统控制与管理较困难，是由于（）被控对象复杂而庞大控制参数多干扰严重变电站自动化属于电力系统自动化的范畴。
对2自同期并列的条件是发电机（）未励磁，接近同步转速当以准同期方式并网时，对小机组而言，允许的合闸相角差≤（）10我国在发电厂进行正常人工手动并列操作时一般取滑差周期在（）s之间10~16准同期并列的理想条件是（）并列断路器两侧电源电压的相角差为零并列断路器两侧电源电压的电压幅值相等. 并列断路器两侧电源电压的频率相等准同期条件不满足时，并列瞬间会产生冲击电流和振荡现象。
对发电机采用准同期并列时，并列时产生的冲击电流较小，并列操作的要求高对利用线性整步电压可以直观的判断准同期的三个条件。
错利用脉动电压可以直观的判断准同期的三个条件。
对利用线性整步电压检测滑差时，先检测恒定越前时间电平检测器，后检测恒定越前相角电平检测器。
错与准同期并列相比，自同期并列最大的优点是发电机投入系统速度快。
对同步点是可以进行并列操作的断路器。
对线性整步电压斜率与频差（）成正比发电机以准同期方式并网时，允许压差值为（）同步发电机并列方式包括两种，即准同期并列和自同期并列准同期并列的理想条件是（）并列断路器两侧电源电压的相角差为零并列断路器两侧电源电压的频率相等并列断路器两侧电源电压的三个状态量全部相等并列断路器两侧电源电压的电压幅值相等准同期条件不满足时，并列瞬间会产生冲击电流和振荡现象。
对利用线性整步电压可以直观的判断准同期的三个条件。
错利用脉动电压可以直观的判断准同期的三个条件。
对滑差周期长表示频差大，滑差周期短表示频差小错与准同期并列相比，自同期并列最大的优点是发电机投入系统速度快。
对利用脉动电压检测频率差实际上是检查脉动电压的周期。
对恒定越前时间应不随频差、压差变化，是一个固定的数值。
对3发电机空载时端电压降低，强励装置（）动作不能为提高励磁响应速度，提高励磁系统运行可靠性，一般主励磁机采用100Hz，副励磁机采用（）Hz的感应子交流发电机500下面（）可以作为励磁绕组的灭磁方法励磁绕组通过灭弧栅励磁绕组对电阻放电有源逆变灭磁无论是单独运行的发电机，还是与系统并列运行的发电机，调节励磁电流都会引起机端电压和有功功率的变化。

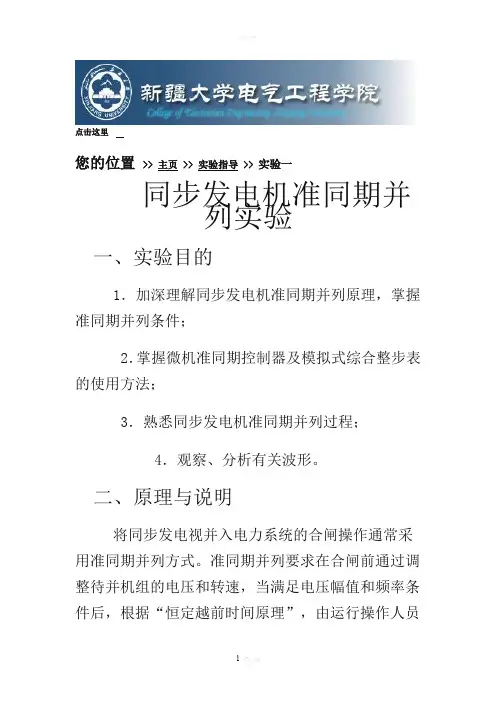

点击这里您的位置>>主页>>实验指导>>实验一同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。
二、原理与说明将同步发电视并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉人同步。
根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。
正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。
它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。
线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。
它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。
手动准同期并列，应在正弦整步电压的最低点（相同点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。
自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闲时间整定。
准同期控制器根据给定的允许任差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。
当所有条件均满足时，在整定的越前时刻送出合闸脉冲。
三、实验项目和方法（－）机组启动与建压l．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。
调速器面板上数码管在并网前显示发电机转速（左）和控制量（右），在并网后显示控制量（左）和功率角（右）。

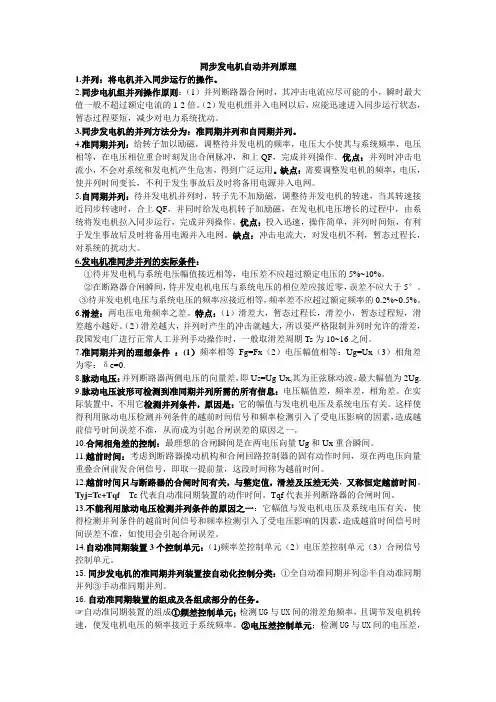

同步发电机自动并列原理1.并列：将电机并入同步运行的操作。
2.同步电机组并列操作原则：（1）并列断路器合闸时，其冲击电流应尽可能的小，瞬时最大值一般不超过额定电流的1-2倍。
（2）发电机组并入电网以后，应能迅速进入同步运行状态，暂态过程要短，减少对电力系统扰动。
3.同步发电机的并列方法分为：准同期并列和自同期并列。
4.准同期并列：给转子加以励磁，调整待并发电机的频率，电压大小使其与系统频率，电压相等，在电压相位重合时刻发出合闸脉冲，和上QF，完成并列操作。
优点：并列时冲击电流小，不会对系统和发电机产生危害，得到广泛运用。
缺点：需要调整发电机的频率，电压，使并列时间变长，不利于发生事故后及时将备用电源并入电网。
5.自同期并列：待并发电机并列时，转子先不加励磁，调整待并发电机的转速，当其转速接近同步转速时，合上QF，并同时给发电机转子加励磁，在发电机电压增长的过程中，由系统将发电机拉入同步运行，完成并列操作。
优点：投入迅速，操作简单，并列时间短，有利于发生事故后及时将备用电源并入电网。
缺点：冲击电流大，对发电机不利，暂态过程长，对系统的扰动大。
6.发电机准同步并列的实际条件：①待并发电机与系统电压幅值接近相等，电压差不应超过额定电压的5%~10%。
②在断路器合闸瞬间，待并发电机电压与系统电压的相位差应接近零，误差不应大于5°。
③待并发电机电压与系统电压的频率应接近相等，频率差不应超过额定频率的0.2%~0.5%。
6.滑差：两电压电角频率之差。
特点：（1）滑差大，暂态过程长，滑差小，暂态过程短，滑差越小越好。
（2）滑差越大，并列时产生的冲击就越大，所以要严格限制并列时允许的滑差，我国发电厂进行正常人工并列手动操作时，一般取滑差周期Ts为10~16之间。
7.准同期并列的理想条件：(1）频率相等Fg=Fx（2）电压幅值相等：Ug=Ux（3）相角差为零：δe=0.8.脉动电压：并列断路器两侧电压的向量差，即Us=Ug-Ux,其为正弦脉动波，最大幅值为2Ug.9.脉动电压波形可检测到准同期并列所需的所有信息：电压幅值差，频率差，相角差。
电力系统自动化题库 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】目录一、单选题(一)、同步发电机的自动准同期1．自动准同期装置的功能不包括如下哪条：A．调整待并发电机电压的频率B．调整待并发电机电压的幅值C．调整待并发电机电压的初相角D．调整发变组变压器的分接头答：D2．同步发电机准同期并列操作的理想条件是：A．待并发电机端电压的频率、幅值和相位都等于其他发电机B．待并发电机端电压幅值等于其额定电压C．待并发电机端电压的频率、幅值和相位等于同期点处系统电压D．待并发电机端电压幅值等于同期点处系统电压幅值答：C3．自动准同期装置中当频率差值非常接近于零时：A．此时合闸对待并发电机的有功冲击接近于零B．此时合闸待并发电机能直接进入同步运行状态C．此时应发增速信号，使频率差值稍微增大D．此时应保持当前状况不变，等待合闸时机答：C4．当待并发电机端电压和系统电压幅值不相等时，并列断路器合闸瞬间待并发电机所受的冲击为：A. 有功冲击B. 无功冲击C. 有功冲击和无功冲击答：B5．自动准同期装置中关于线性整步电压有：A. 线形整步电压的幅值与频率差值成正比B. 线形整步电压的周期与频率差值成反比C. 线形整步电压与频率差值无关答：B(二)、同步发电机的励磁自动控制1．直流励磁机系统不能用在100MW以上发电机组上，为什么A．直流励磁机系统反应速度慢B．直流励磁机系统不够安全可靠C．直流励磁机系统容量不够D．直流励磁机系统有可控硅整流，比较复杂答：C2．自励式和他励式励磁机系统的区别是：A．自励式有副励磁机B．他励式有副励磁机C．自励式调整容量大D．他励式调整容量大答：B3．电压响应比是下列那个工作过程的重要要指标：A．灭磁过程B．调速过程C．强励过程D．准同期过程答：C4．无刷励磁系统是如何实现消除电刷的：A．采用了发电机自励方式来提供励磁电流B．副励磁机采用了先进的电力电子整流元件来提供励磁电流C．主励磁机采用磁极静止、电枢旋转的结构D．副励磁机采用磁极静止、电枢旋转的结构答：C5．两台并联运行的机组之间无功功率的增量按下列哪种规律分配A．与机组的容量成正比B．与机组的容量成反比C．与机组的原料消耗成反比D．与机组的无功特性的调差系数成反比答：A6．具有自并励励磁系统的同步发电机灭磁方法是A．通过向转子绕组并联电阻来灭磁B．通过向转子绕组串联快速灭磁开关来灭磁C．利用可控硅整流桥的逆变工作方式来灭磁D．通过向转子绕组串联电阻来灭磁答：C7．在微机型励磁调节器中，一般采用什么控制算法A．比例控制B．比例微分控制C．比例积分控制D．比例微分积分控制答：D8．同步发电机励磁控制系统的任务不包括：A．提高同步发电机并联运行的稳定性B．在某些事故发生时进行强行励磁C．在某些事故发生时进行快速灭磁D．保持电网频率的稳定答：D9．下列哪项不是发电机强行励磁的作用A．改善异步电动机的自启动条件B．提高继电保护装置工作的正确性C．避免发电机内部产生危险的过电压D．提高发电机端电压答：C10．下列哪项是发电机快速灭磁的作用A．提高继电保护装置工作的正确性B．改善异步电动机的自启动条件C．避免发电机内部产生危险的过电压D．提高发电机端电压答：C11．自励式和他励式励磁机系统的区别是：A．自励式只能用于直流励磁机系统B．他励式只能用于直流励磁机系统C．自励式响应速度快D．他励式响应速度快答：D(三)、励磁自动控制系统的动态特性1．PSS的作用是：A．使系统具有负阻尼B．使系统具有正阻尼C．提高暂态稳定D．提高励磁速度答：B(四)、电力系统自动调频1．发电厂内各调频机组间有功功率的经济分配原则是：A．按机组容量成正比分配B．按机组的功率调差系数成反比分配C．按机组的损耗相等的原则分配D．按机组的损耗微增率相等的原则分配答：D2．关于电网频率，下列说法正确的是：A．调节频率等同于调节发电机组的转速B．电网在稳态运行时各部分的频率之间有一定差异C．电网频率的变化原因主要是汽轮机出力在变化D．增加发电机励磁电流可以改变系统频率答：A3．由多个区域联合而成的电力系统调频时如何判断负荷的变动发生在哪个区域A．当频率偏差和联络线上功率的偏差同为正值或同为负值时，负荷变动发生在本区域内B．当频率偏差和联络线上功率的偏差同为正值或同为负值时，负荷变动发生在外区域内C．联络线上功率的偏差为正值时，负荷变动发生在外区域内D．频率偏差为正值时，负荷变动发生在外区域内答：A4．负荷的频率调节效应是指A．当频率上升时，负荷增大，起到了稳定频率的作用B．当频率下降时，负荷增大，起到了稳定频率的作用C．当频率变化时，负荷不变，起到了稳定频率的作用D．当频率变化时，负荷变化不确定答：A5．下列各项哪个不是利用频率偏差的积分作为输入量来调频的方式的优点A．对频率的变化反应灵敏B．多个发电厂可以同时开始调频C．能够保持频率的积累误差很小D．按比例分配有功负荷答：A6．调频与有功功率控制之间的关系是：A．系统频率的变化是由于发电机的有功负荷功率与原动机输入功率之间失去平衡所至B．发电机转速越快，其输出的有功功率越多C．保持频率不变的根本方法是合理分配有功功率答：A7．在调速器的调节作用下，发电机输出有功和频率之间的关系是：A．频率下降时有功输出减小B．频率下降时有功输出增大C．有功输出增大时频率上升D．有功输出改变时频率不变答：B8．由多个区域联合而成的电力系统根据什么量来调频A. 频率的偏差B. 联络线上功率的偏差C. 频率的偏差和联络线上功率的偏差答：C(五)、电力系统低频自动减负荷1．低频减负荷装置特殊级的动作时限A．大于系统频率时间常数B．小于系统频率时间常数C．等于系统频率时间常数D．不确定答：A2．自动减负荷装置的工作原理是什么A．按频率分级切除负荷B．按系统发生的功率缺额一次性切除负荷C．按频率的下降速度分级切除负荷D．按电压分级切除负荷答：A3．电力系统中，一般要求频率瞬时值不能低于A．49HzB．47HzC．45HzD．44Hz答：C4．自动减载装置中特殊轮（后备轮）的作用是：A. 当一些轮因各种干扰未正常启动时作为后备B. 当系统频率逐渐稳定在较低频率而未达到正常轮启动条件时作为补充C. 当频率下降过快时用来加速切除负荷的答：B5．自动减载装置中特殊轮（后备轮）与正常轮的区别是：A. 特殊轮有时间延迟B. 特殊轮动作频率较低C. 特殊轮动作后所切除的负荷较大答：A(六)、电力系统调度自动化1．SCADA的作用是：A．实时运行数据的收集与处理B．系统状态估计C．潮流计算D．稳定计算答：A2．电力系统调度采用的安全分析方法是：A．预想事故分析B．稳态分析C．暂态分析D．短路分析答：A3．等值网络法的作用是：A．扩大网络模型的规模B．考虑故障对所有网络的影响C．增加变量的维数D．减小维数，提高计算速度答：D二、多选题(一)、同步发电机的自动准同期1．同步发电机组的并列操作的原则是：A. 并列操作时间应尽量短B. 并列断路器合闸时，对待并发电机组的冲击应尽量小C. 机组并入系统后应能够迅速进入同步运行状态答：B、C2．自动准同期装置中恒定越前时间的大小与哪些因素有关A. 自动准同期装置的延迟时间B. 同期断路器的合闸时间C. 发电机的转速答：A、B3．自动准同期装置中线性整步电压与哪些因素有关A. 待并发电机端电压的频率B. 待并发电机端电压的幅值C. 待并发电机端电压的初相角答：A、C(二)、同步发电机的励磁自动控制1．同步发电机励磁电流的变化影响下列哪些量的变化A．发电机的端电压B．发电机的无功功率输出C．发电机的有功功率输出D．电力系统的频率答：A、B2．同步发电机励磁自动控制有哪些作用A．维持电网电压稳定B．进行并联运行机组间无功功率的合理分配C．维持电网频率稳定D．进行并联运行机组间有功功率的合理分配答：A、B3．继电强励的主要指标是：A．电压响应比B．顶值电压C．反应灵敏度D．反应准确度答：A、B4．关于发电机无功调节特性，下列说法正确的是：A．无功调节特性反映发电机端电压与输出无功电流的关系B．无功调节特性反映发电机励磁电流与输出无功电流的关系C．无功调节特性就是调压器的工作特性D．无功调节特性是调压器、励磁机和发电机工作特性的合成答：A、D5．关于发电机无功调节特性，下列说法正确的是：A．一般情况下，该特性对应一条下倾的直线B．调差系数是该特性的重要表征参数C．一般情况下，该特性对应一条水平的直线D．调差系数是该特性的唯一表征参数答：A、B6．对发电机无功调节特性进行调整的目的是：A．当发电机投入运行时，能平稳地改变无功负荷B．调整并联发电机组之间无功负荷的分配C．当发电机投入运行时，能平稳地改变有功负荷D．调整并联发电机组之间有功负荷经济分配答：A、B(三)、励磁自动控制系统的动态特性(四)、电力系统自动调频1．自动调频的技术方案不能借鉴自动调压的技术方案的原因是：A．调频与运行费用的关系非常密切，调频时要考虑经济性B．调频必须集中进行，而不能在各发电厂各自进行C．自动调压的技术方案不能满足调频的精度要求答：A、B、C2．关于调速器，下列说法正确的是：A. 机械式调速器受磨擦力的影响，存在失灵区B. 调速器能够将频率稳定在50HzC. 调速器不能将频率稳定在50HzD. 调速器对频率的调节称为一次调频答：A、C、D3．关于发电机的功率频率特性，下列说法正确的是：A. 发电机的功率和频率特性指由于频率变化而引起发电机输出功率变化的关系B. 当仅考虑调速器的作用时，发电机功率频率特性可以用一条倾斜的直线来表示C. 该特性所对应的曲线的倾斜程度用功率调差系数来表征答：A、B、C4．调频系统的主要任务是：A. 维持系统的频率在额定值B. 将有功负荷在并联机组间进行经济分配C. 将无功负荷在并联机组间进行经济分配答：A、B5．关于调频器，哪些说法正确A. 调频器独立于调速器，单独对频率进行调节B. 调频器通过调整调速器的整定机构来实现对频率的调节C. 当调频器动作时，发电机的功率频率特性曲线会发生相应的平移D. 当调频器动作时，发电机的功率频率特性曲线的斜率会发生相应的改变答：B、C6．关于调速器，下列说法正确的是：A. 机械式调速器受磨擦力的影响，存在失灵区B. 调速器能够将频率稳定在50HzC. 调速器不能将频率稳定在50HzD. 调速器对频率的调节称为一次调频答：A、C、D(五)、电力系统低频自动减负荷1．低频减载装置中系统最大功率缺额是如何计算的A. 按系统中断开最大容量的机组来考虑B. 按断开发电厂高压母线来考虑C. 按系统解列后各区最大缺额之和来考虑答：A、B、C2．按频率自动减载装置的缺点是：A. 当频率下降过快时，可能来不及制止频率的下降B. 当发生不同的功率缺额时，不能保证每次都能将频率恢复到预定范围内C. 由于各变电所离故障点距离不相等，频率下降的速度也不相等，从而分散安装在各变电站里的减载装置的各轮不能严格按次序动作答：A、C(六)、电力系统调度自动化三、判断题(一)、同步发电机的自动准同期1．自动准同期并列的特点是首先发电机投入电网，然后加励磁电流。
实验报告课程名称： 电力系统分析综合实验 指导老师： 成绩：__________________实验名称：____同步发电机准同期并列实验____实验类型：________________同组学生姓名：__________一．实验目的1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、掌握微机准同期控制器及模拟式综合整步表的使用方法；3、熟悉同步发电机准同期并列过程；4、观察、分析有关波形。
二．原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。
根据并列操作自动化程度的不同，又分为：手动准同期、半自动准同期和全自动准同期三种方式。
正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。
它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。
线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。
它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。
手动准同期并列，应在正弦整步电压的最低点（同相点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应时间或角度。
自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。
准同期控制器根据给定的允许压差和频差，不断检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均匀均频控制脉冲。
当所有条件满足时，在整定的越前时刻送出合闸脉冲。
三．实验项目和方法1．机组微机启动和建压(1)在调速装置上检查“模拟调节”电位器指针是否指在0位置，如果不在，则应调到0位置；(2)合上操作台的“电源开关”，在调速装置、励磁调节器、微机准同期控制器上分别确认其“微机正常”灯为闪烁状态，在微机保护装置上确认“装置运行”灯为闪烁状态。
绪论1、了解电力系统自动化的重要性。
①被控对象复杂而庞大。
②被控参数很多。
③干扰严重。
2、掌握电力系统自动化的基本内容。
在跨地区的电力系统形成后，必须建立一个机构对电力系统的运行进行统一管理和指挥，合理调度电力系统中各发电厂的出力并及时综合处理影响整个电力系统正常运行的事故和异常情况，这个机构称为电力系统调度中心。
①按运行管理的区域划分：☞电网调度自动化☞发电厂自动化（火电厂自动化、水电厂自动化）☞变电站自动化☞配电网自动化。
②从电力系统自动控制的角度划分：☞电力系统频率和有功功率控制☞电力系统电压和无功功率控制☞发电机同步并列的原理。
第1章发电机的自动并列1、掌握并列操作的概念及对并列操作的要求。
☞并列的概念：将一台发电机投入电力系统并列运行的操作，称并列操作。
发电机的并列操作又称为“并车”、“并网”、“同期”。
☞对并列操作的基本要求：①并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值不宜超过1~2倍的额定电流。
②发电机组并入电网后，应能迅速进入同步运行状态，进入同步运行的暂态过程要短，以减少对电力系统的扰动。
2、掌握并列操作的两种方式及各自的特点。
☞并列操作的两种方式：准同期并列（一般采用）、自同期并列（很少采用）。
☞准同期并列的概念：发电机在并列合闸前已励磁，当发电机频率、电压相角、电压大小分别和并列点处系统侧的频率、电压相角、电压大小接近相等时，将发电机断路器合闸，完成并列操作，这种方式称为准同期。
☞自同期并列概念：将一台未加励磁的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，机组的加速度小于某一给定值的条件下，先合并列断路器QF，接着合励磁开关，给转子加励磁电流，在发电机电势逐步增长的过程中，由电力系统将并列机组拉入同步运行。
优点：操作简单，并列迅速，易于实现自动化。
缺点:冲击电流大，对电力系统扰动大，不仅会引起电力系统频率振荡，而且会在自同期并列的机组附近造成电压瞬时下降。
电力系统自动装置复习资料一、单项选择题1、可以根据线性整步电压周期的大小判别（）A、频率差B、电压差C、相角差D、导前时间2、强励时间不允许超过规定值的原因是（）A、发电机定子绕组发热限制B、发电机定子绕组长时间欠励磁C、发电机转子绕组发热限制D、发电机转子绕组长时间欠励磁3、对励磁系统进行分析，首先要求写出控制系统各个单元的（）A、饱和函数B、传递函数C、换算关系D、电压方程4、励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（）A、最初0、2s内B、最初0.3s内C、最初0.5s内D、最初1s内5、发电机并列操作中，当电压幅值不等时，冲击电流主要为（）A、有功电流分量B、无功电流分量C、空载电流分量D、短路电流分量二、填空题1、电力系统自动化技术包括两个方面的内容：电力系统；电力系统，也就是电力系统实时调度。
2、实现发电机并列操作的方法通常有：并列操作；并列操作也称自同期并列操作。
3、线性整步电压Uzb与时间t具有线性关系，自动准同步装置中采用的线性整步电压通常为。
4、线性整步电压最大值对立相角差或，最小值对应当说，线性整步电压通过低通滤波器电路后获得。
因为滤波电路存在，所以实际的线性整步电压滞后于理论得到的线性整步电压，故实际的线性整步电压的最大值最小值稍有。
5、当压差不满足条件时，自动准同步装置在闭锁合闸脉冲的同时，通过鉴别发出相应命令，即按照压差方向对发电机进行调整。
一般采用比较法。
即将与直接进行大小比较。
6、从改善电力系统运行条件和提高电力系统暂态稳定性来说，希望励磁系统具有较高的励磁顶值电压和较小的电压响应。
7、励磁调节器的最基本的功能是发电机的。
三、名词解释1、同步运行：2、并列操作：3、同步点：4、滑差电压：5、励磁系统：6、强励：7、自并励励磁系统：8、相位复式励磁调节器：四、简答题1、发电机并列操作应遵循哪些原则？发电机准同步并列的实际条件是什么？如果不满足这些条件会有什么后果？2、自动准同步装置在发出合闸脉冲前需要对并列点两侧的频差检查。
.1。
同步发电机并列时脉动电压周期为20s，则滑差角频率允许值ωsy为（ A ）。
A、0。
1％B、0。
2％C、0.26%D、0.52%2. 同步发电机机端电压与电网电压的差值的波形是（ D ）。
A、三角波B、正弦波C、方波D、正弦脉动波4。
同步发电机励磁系统由（ A ）组成。
A、励磁调节器、励磁功率单元B、同步发电机、励磁调节器C、同步发电机、励磁功率单元D、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种，即（ B ).A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列6。
在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于（ D ）。
A、主动式通信规约B、被动式通信规约C、循环式通信规约D、问答式通信规约7。
下列同步发电机励磁系统可以实现无刷励磁的是（ A ）.A、交流励磁系统B、直流励磁系统C、静止励磁系统D、自并励系统8。
某同步发电机的额定有功出力为100MW，系统频率下降0.5Hz时,其有功功率增量为20MW，那么该机组调差系数的标么值R*为（ C ）。
A、20B、—20C、0.05D、-0。
059. 下列关于AGC和EDC的频率调整功能描述正确的是（ D )。
A、AGC属于频率一次调整,EDC属于频率二次调整。
B、AGC属于频率一次调整,EDC属于频率三次调整。
C、AGC属于频率二次调整，EDC属于频率一次调整.D、AGC属于频率二次调整，EDC属于频率三次调整。
10。
在互联电力系统中进行频率和有功功率控制时一般均采用( D ）。
A、有差调频法B、主导发电机法C、积差调频法D、分区调频法11。
电力系统的稳定性问题分为两类,即( B ）.A、静态稳定与动态稳定B、静态稳定与暂态稳定C、暂态稳定与动态稳定D、电磁稳定与暂态稳定12。
电力系统状态估计的正确表述是（ A ）。
