§1.3 电力网的接线方式及负荷的分类
1、电力网的接线方式 无备用接线 有备用接线
2、负荷的分类 1）一类负荷：因停电造成人身伤亡或造成财产重大损失的。 2）二类负荷：介于一类与三类负荷之间。 3）三类负荷：停电影响较小，一般不会带严重后果。
§1.4 电力线路的结构
1、架空线路：由导线、避雷线、杆塔、绝缘子、金具等元 件组成。
四、 电力系统运行生产的特点 1、电能生产、输送、分配和使用过程的同时性与同一性。 2、与国民经济及人民生活关系密切。 3、机电暂态及电磁暂态迅速，即过渡过程非常短促。 五、 对电力系统的基本要求 1、保证安全可靠地供电。 2、保证合格的电能质量。 3、力求系统运行的经济性。
小结：使学生掌握电力网和电力系统概念；掌握电力系 统运行生产的特点和对电力系统的基本要求。
电力网 电力系统 动力系统
配电变压器
用户
配电线路 M
1）电力网：由各个电压等级的电力线路和电力变压器构成的 网络。 2）电力系统：由发电机、电力网和用户负荷组成的系统。
3
电力网及电力系统示意图
水
锅炉
库 反应堆
锅炉
水 库
锅炉 锅炉
分和电力系统共同组成 的系统。
1）介绍导线、避雷线的型号、材料、作用。 2）介绍用途不同的直线杆、耐张杆、转角杆、终端杆、特
种杆以及导线排列和导线换位等概念。
8
3）了解导线排列方式和导线换位的概念。 4）介绍绝缘子、金具、电缆线路等概念。 学生反馈的问题及解答： (1)由输电线路和枢纽变电所组成称输电网；由配电线路和配
电变压器组成称配电网。它们之间是集中送电与分配电能 的关系。 (2)电压不能作为输配电网定义的界限。

传输中发生错误的码元
误码率
数据经传输后发生错误的码元数与总传输码元数之比， 称为误码率。在电网远动通信中，一般要求误码率应 小于10－5数量级
误码率与线路质量、干扰大小等因素有关，为了减小 误码率，要采用各种检错、纠错的措施加以保护。
29
差错控制
在信息传送过程常会出现各种干扰，使所传输的信号码 元发生差错，如某位1变成0或0变成1；
狭义信道也称传输媒体，分为有线和无线两类。架空 线、同轴电缆等属前者，电磁波自由传输空间属后者。
广义信道包括调制信道和编码信道。当前常用的载波 属调制信道，微波属编码信道。
32
常见传输媒介
电力线载波，30～500kHz高频信号 微波，2～13GHz高频信号 光纤，500MHz以上带宽 卫星 电话线
13
SCADA在调度系统中的位置
电力系统
电力系统
SCADA
SCADA系统平台
Actual
快照
在线闭环控制
AVC
AGC
Fixed Accurate
状态估计
在线开环控制
操作控制
拷贝
simulation
数据流分类
离线分析和规划
电力系统调度计划、 模拟和培训
SCADA是调度的“眼”和“手” 控制任务分类
培训模式
1876年，贝尔（Bell）发明电话；
1876年，马可尼、波波夫发明无线电报； 1907年，电子管的发明促使通信技术迅速发展； 1918年，调幅广播和超外差收音机问世； 1930年代，调制理论和多路复用技术取得重大进
展，调频广播和电视先后开通；
25
通信系统基本组成
信源、信宿； 信道：有线、无线； 发信设备； 收信设备；

配电网自动化发展趋势及挑战
分布式能源接入
智能化故障诊断
随着分布式能源的不断发展，配电网自动化 需要实现对分布式能源的接入和管理，确保 电力系统的稳定运行。
配电网自动化将借助智能化技术，实现对配 电网故障的快速诊断和定位，提高故障处理 效率。
自动化巡检
通信技术挑战
配电网自动化将实现自动化巡检，通过无人 机、机器人等技术手段对配电网设备进行定 期巡检，确保设备的安全稳定运行。
调度自动化定义与目标
定义
调度自动化是指利用计算机、通信 和远动等技术，实现电力系统调度 运行管理的自动化、智能化。
目标
提高电力系统运行的可靠性、经济 性和效率，优化资源配置，减少停 电时间和范围，提升供电服务质量。
调度自动化发展历程
01
02
03
第一阶段
人工调度阶段，主要依赖 人工经验和电话通信进行 调度。
实现故障快速定位与隔离 配电网自动化具备故障自检和快速定位功能，能够在发生 故障时迅速隔离故障区域，缩小停电范围，为调度自动化 提供有力的技术支持。
优化资源配置 通过配电网自动化对设备状态和负荷情况的实时监测，调 度自动化可以更加合理地分配电力资源，提高电力系统的 经济效益和社会效益。
两者在电力系统中的协同作用
协调控制策略
基于配电网实时运行状态和分布式能源出力情况，制定协调控制策略， 实现源网荷储协同优化运行。
06
CATALOGUE
电力系统调度自动化与配电网自 动化发展趋势
调度自动化发展趋势及挑战
随着人工智能、机器学习等技术的不断发展，调度自 动化将越来越智能化，能够实现对电力系统的更加精
准、高效的控制。
新能源接入与管理的挑战

第9页/共14页
5、各种保护监控单元的主要功能？
➢ 馈线保护测控装置 ➢ 线路保护测控装置 ➢ 线路光纤纵差保护装置 ➢ 站用变/接地变保护测控装置 ➢ 电容器保护测控装置 ➢ 电动机保护测控装置（2） ➢ 电抗器保护测控装置 ➢ 分段开关备用电源自投保护测控装置
第10页/共14页
5、各种保护监控单元的主要功能？
第8页/共14页
4➢1、、实综时自数据后采集台，监分为控遥测系和统遥信的两种主；要功能？
➢2、数据统计和处理，分三点，一是限值监视和报警处理，二是遥控信号 监视和处理，三是运行数据计算和统计；
➢3、操作控制； ➢4、运行记录； ➢5、报表和历史数据； ➢6、人机界面； ➢7、保护信息； ➢8、支持电力行业标准DL\T667-1999通信规约； ➢9、操作票的生成、预言和打印； ➢10、追忆再现事故。
第5页/共14页
2、主变压器、进线及进线开关、母线、电容器等 配套的保护测控综自设备等，主保护单元，后被保
护单元，测控单元的功能？
➢各种保护测控单元的主要功能 :
➢馈线保护测控装置 ➢线路保护测控装置 ➢线路光纤纵差保护装置 ➢站用变/接地变保护测控装置 ➢电容器保护测控装置 ➢电动机保护测控装置 ➢电抗器保护测控装置 ➢分段开关备用电源自投保护测控装置 ➢进线开关或分段(桥)开关自投测控装置
第12页/共14页
谢谢欣赏！
第13页/共14页
谢谢您的观看！
第14页/共14页
第6页/共14页
2、主变压器、进线及进线开关、母线、电容器
等配套的保护测控综自设备等，主保护单元，后
➢被备保用护电 单源 自元投，装测置控 单 元 的 功 能 ？
➢变压器差动保护
➢变压器高压侧后备保护测控装置

防止开关设备事故
防止接地网事故
防止污闪事故 防止枢纽变电所全停事故
防止倒杆塔和断线事故 防止全厂停电事故
● 发电机事故 定子方面 —— 绝缘损坏
转子方面 —— 机械构件设计不合理或检修质量不高 、冷却 不凉 、负序分量烧坏转子铁芯
氢冷发电机 —— 冷却系统连接处密封不良引起氢气泄漏，遇 明火发生氢爆炸或造成火灾

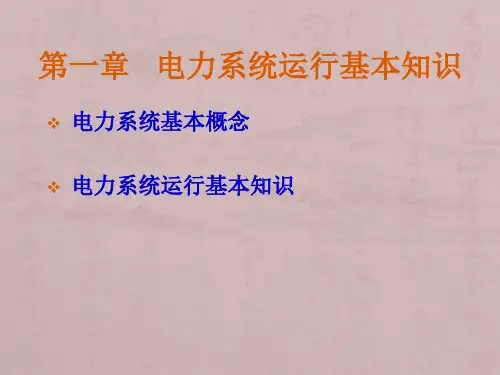

第一电力系统运行基本知识
1.1 电力系统基本概念
◆ 现代电网
● 基本概念—— 一般把电力系统中的发电、输电、变电、 配电等一次系统及相关继电保护、计量和自动化等二次 网络统称为电力网络，简称电网。
● 功能 —— 电网是电源和用户之间的纽带，主要功能是把 电能安全、优质、经济地送到用户。
● 主要类型 误碰运行元件 误动保护触点 误投设备 误投退保护压板 带接地线合闸或带电装设接地线 误装拆或漏拆接地线以及其他步骤上的错误
2.2 误操作
● 防止误操作的“五防” （1）防止误拉、误合断路器。 （2）防止带负荷误拉、误合隔离开关。 （3）防止带电合接地隔离开关。 （4）防止带接地线合闸。 （5）防止误入带电间隔。
● 并网 自同期并列法 —— 将未励磁、接近同步转速的发电机投入电网，同时 给发电机加励磁，在同步力矩作用下把发电机拖入同步，完成 并列操作。
并列操作迅速，易实现自动化。 不易造成非同期并列事故
并列冲击大 投入瞬间从电网吸收大量无功，使电网电压短时下降。
适用于电网中小容量发电机及同步电抗较大的水轮发电机， 不适用于两电网间的并列操作。
对称
◆ 电磁环网
常采用开环运行方式
—— 指不同电压等级运行的电力网，通过变压器电磁回路
的连接而并列运行所构成的环网。
