计算机组装 主板类型

计算机组装与维护

第一篇：计算机组装基础知识

计算机组装是指将各种零部件组合在一起，完成整台计算机的搭建。相对于购买品牌机，组装计算机有着更高的自由度和可扩展性，可以选择更适合自己需求和预算的配置。下面就是计算机组装的基础知识，帮助你了解组装所需要的零部件和注意事项。

一、所需零部件

1.主板：计算机各个零部件的核心，主板的型号与CPU和内存的类型有关。

2.CPU：计算机的中央处理器，控制计算机的运行速度和性能，按照主板的型号选择对应的CPU。

3.显卡：负责处理图像和视频的显示，提供游戏和多媒体软件的硬件加速。

4.内存：计算机的短期存储空间，应根据主板的规格选择相应的速度和容量。

5.硬盘：计算机的长期存储空间，可依据需求选择大容量机械硬盘或高速固态硬盘。

6.电源：提供计算机各个部件所需的电力，应注意功率和接口标准。

7.机箱：保护和固定计算机内部部件，可根据喜好和风格选择不同的机箱。

8.散热器：维护CPU的温度，分为风冷和水冷两种，应根据CPU的类型和整体配置选择。 9.显示器、键盘、鼠标、音箱等外设：可根据需求和预算自选。

二、组装流程

1.安装主板：将主板固定在机箱内，连接主板电源和前置接口线，插入CPU和内存。

2.安装显卡：将显卡插入主板的对应卡槽，固定在机箱内，连接电源和显示器。

3.连接硬盘：将硬盘固定在机箱内，连接SATA数据线和电源线。

4.连接电源：将电源固定在机箱底部或后方，连接主板和各个部件所需的电源线。

5.安装散热器：将散热器和CPU插座对应，固定在主板上。

6.接线整理：整理主板、电源和各个零部件的接口线，保证内部布线整洁明了。

7.开机测试：连接电源和显示器，启动计算机进行测试，检查各个零部件是否正常工作。

三、注意事项

1.预算：根据自己的需求和预算选择相应的配件，不要追求无谓的高配置。

2.合适的主板及配件：计算机组装的成功与否与主板及其他部件的兼容性有直接关系，选购时应注意不同配件之间的规格、接口和功率等参数。

和硕H61主板说明书

和硕H61主板是一款台式计算机主板，适用于Intel第二代Sandy

Bridge及第三代Ivy Bridge系列处理器。该主板采用Intel H61芯片组，支持LGA 1155接口，并提供丰富的扩展接口和功能，为用户提供高效稳定的计算体验。

该主板的尺寸为ATX标准，支持双通道DDR3内存，最大支持16GB容量。内存插槽遵循双通道内存架构，可以提供更大的内存带宽和更高的数据传输速度，提升整体系统性能。

主板提供了一个PCI-EX16插槽，用于安装独立显卡，并提供一个PCI-EX1插槽和两个PCI插槽，可扩展多种类型的加卡。此外，主板还提供了4个SATAII接口，支持硬盘和光驱的连接。用户可以根据自己的需求自由组装和升级硬件设备。

该主板还支持千兆以太网接口，通过高速网络传输数据，可以实现更快的数据传输速度和更稳定的网络连接。此外，主板还提供了多个USB接口，方便用户连接外部设备，如鼠标、键盘、打印机等。

和硕H61主板还提供了丰富的BIOS设置选项，包括CPU时钟频率、内存频率、电源管理等，用户可以根据自己的需求进行调整和优化，提升系统性能。此外，该主板还支持USB BIOS Flashback功能，可通过USB接口更新主板的BIOS固件，方便快捷。

总之，和硕H61主板是一款功能全面、性能稳定的台式计算机主板，适用于广大用户群体。它提供了丰富的扩展接口和功能，可以满足用户对高效计算和多媒体需求的要求。无论用于家庭娱乐、办公工作还是游戏体验，和硕H61主板都能够提供卓越的性能和稳定性。

3.1---3.3 主板的分类、技术指标

高二年级 计算机组装与维修 学科学练案

主备人：杨晓燕 班级：微机22/23班 课时：2 课时

【学习目标】

1、认识主板

2、掌握主板的分类

【复习巩固】

1、 CPU是___________________的英文缩写，它由______________和______________组成，是计算机系统的核心。微型计算机的CPU又称为___________________

2、 CPU的频率主要包括____________、____________、____________三者之间的关系是______________________________

3、 ｃｐｕ缓存是位于___________与___________之间的__________存储器， 与内存相比的特点是：__________小，___________快

4、 QPI的中文含义______________，DMI的中文含义______________

5、 ______________完全集成到了CPU内部并采用_______总线实现相互访问。DMI总线是_________与_____________之间的数据通道．

6、 目前，CPU生产商只剩下____________和____________。其中，全球最大的CPU生产商是____________，它的优点是_______________、_______________、_______________

7、 散热方式有____________、____________、______________等方式

【学习探究】

一、 认识主板

1、主板又称为___________、___________、___________，是机箱内__________的电路板，所有的配件和外设都直接或间接的与其相连。

2、主板是计算机系统的中枢系统，它起着连接协调__________、__________、__________、__________、____________的纽带作用。

计算机组装 主板结构与组成

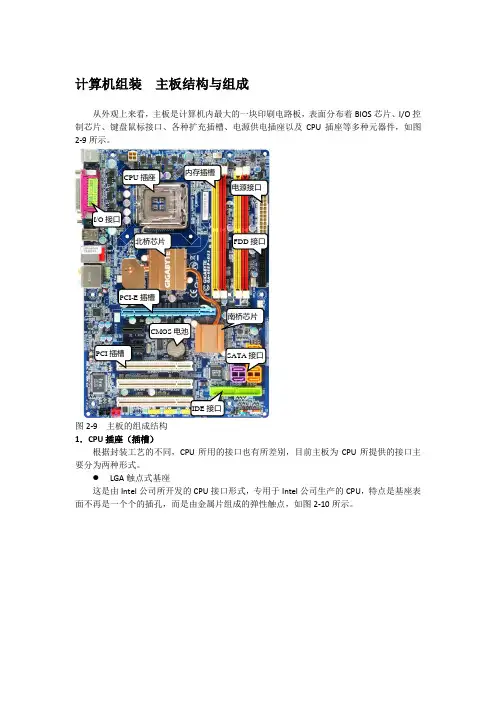

从外观上来看，主板是计算机内最大的一块印刷电路板，表面分布着BIOS芯片、I/O控制芯片、键盘鼠标接口、各种扩充插槽、电源供电插座以及CPU插座等多种元器件，如图2-9所示。

图2-9 主板的组成结构

1．CPU插座（插槽）

根据封装工艺的不同，CPU所用的接口也有所差别，目前主板为CPU所提供的接口主要分为两种形式。

 LGA触点式基座

这是由Intel公司所开发的CPU接口形式，专用于Intel公司生产的CPU，特点是基座表面不再是一个个的插孔，而是由金属片组成的弹性触点，如图2-10所示。 CPU插座 内存插槽

北桥芯片

PCI插槽 南桥芯片

IDE接口 SATA接口 CMOS电池 PCI-E插槽 电源接口

I/O接口

FDD接口

图2-10 LGA触点式CPU基座

提 示 根据CPU型号的不同，LGA基座上的触点数量也不一样。例如，与酷睿2 E7200所对应的是LGA 775基座，而与酷睿i7 965对应的则是LGA 1366基座。

 Socket AM2/3针孔式插座

Socket AM针孔式插座是目前AMD公司CPU所采用的接口类型，共分为Socket AM2和Socket AM3两个不同的版本，其特征都是表面布满了940个插孔，如图2-11所示。

图2-11 Socket AM2针孔式插座

注 意 不同版本的Socket AM插座虽然拥有相同的针孔数量，但它们所支持的CPU类型却并不相同，因此在组装计算机时必须注意不同CPU所对应的插座类型。

2．内存插槽 内存插槽是内存与主板进行连接的唯一方式，目前常见主板提供的都是2条、4条或6条内存插槽，其数量和类型则决定了主板所支持内存的最大容量与类型，如图2-12所示。

图2-12 主板上的内存插槽

3．北桥芯片

北桥芯片（North Bridge）主要负责CPU、内存、显卡三者之间的数据交换，在与南桥芯片所组成的芯片组中起主导作用，因此又称主桥（Host Bridge），如图2-13所示。
