CD1型钢丝绳电动葫芦

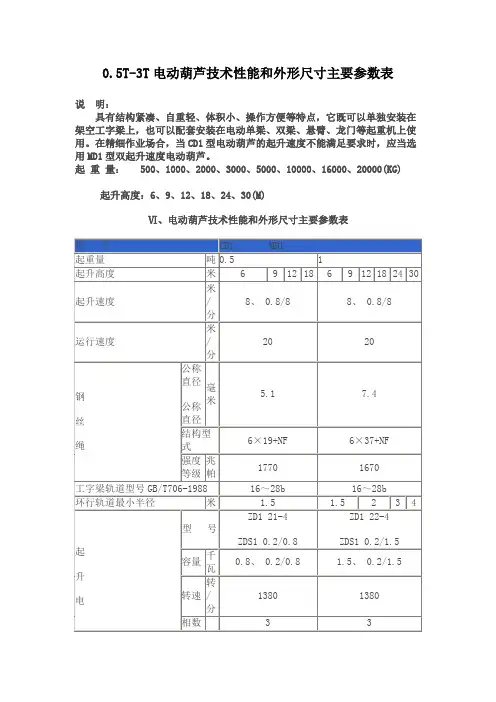

0.5T-3T电动葫芦技术性能和外形尺寸主要参数表

说 明：

具有结构紧凑、自重轻、体积小、操作方便等特点，它既可以单独安装在架空工字梁上，也可以配套安装在电动单梁、双梁、悬臂、龙门等起重机上使用。在精细作业场合，当CD1型电动葫芦的起升速度不能满足要求时，应当选用MD1型双起升速度电动葫芦。

起 重 量： 500、1000、2000、3000、5000、10000、16000、20000(KG)

起升高度：6、9、12、18、24、30(M)

Ⅵ、电动葫芦技术性能和外形尺寸主要参数表

型 号 CD1 MD1

起重量 吨 0.5 1

起升高度 米 6 9 12 18 6 9 12 18 24 30

起升速度 米/分 8、 0.8/8 8、 0.8/8

运行速度 米/分 20 20

钢

丝

绳 公称直径

公称直径 毫米 5.1 7.4

结构型式 6×19+NF 6×37+NF

强度等级 兆帕 1770 1670

工字梁轨道型号GB/T706-1988 16～28b 16～28b

环行轨道最小半径 米 1.5 1.5 2 3 4

起

升

电 型 号 ZD1 21-4

ZDS1 0.2/0.8 ZD1 22-4

ZDS1 0.2/1.5

容量 千瓦 0.8、 0.2/0.8 1.5、 0.2/1.5

转速 转/分 1380 1380

相数 3 3 动

机

电压 伏 380 380

电流 安培 2.4、 0.72/2.4 4.3、 0.72/4.3

频率 HZ 50 50

运

行

电

动

机

型 号 ZDY1 11-4 ZDY1 11-4

容量 千瓦 0.2 0.2

转速 转/分 1380 1380

电动葫芦使用说明书――鑫力达起重

一、型号、用途和适应范围

本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。

(二)用途

CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：

1、用于公共设施、建筑起吊搬运……

2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……

3、用于流水线生产……

4、用作简单的升降设备，搬运物品、提升货物……

(三)适应范围

CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。

葫芦主电路的额定电压为交流380伏，额定频率为50赫。

葫芦的工作环境温度为–25℃～+40℃。

葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。

二、结构原理

本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立，维修调整方便。

1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。

1 电动葫芦是一种轻小型起重设备，具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。起重量一般为

0.1～80吨，起升高度为3～30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分CD1型、MD1型；微型电动葫芦、卷扬机、多功能提升机。

一、机构原理

ZH电动葫芦主要由三部分组成，即减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。

1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

1.1起升电动机

电机绕组具有可靠的温度监控保护装置。它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。电动机与制动器结合一体，制动可靠，调节方便。

1.2减速机

减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。

1.3卷筒和机架

卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。机架采用方形结构，整体外形美观，安装、运输方便。

1.4导绳器

防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。

1.5联轴器

联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。

1.6吊钩装置

吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平

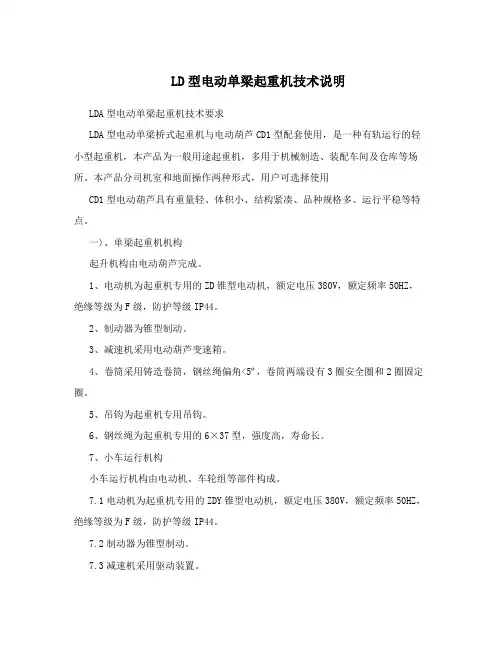

LD型电动单梁起重机技术说明

LDA型电动单梁起重机技术要求

LDA型电动单梁桥式起重机与电动葫芦CD1型配套使用，是一种有轨运行的轻小型起重机，本产品为一般用途起重机，多用于机械制造、装配车间及仓库等场所。本产品分司机室和地面操作两种形式，用户可选择使用

CD1型电动葫芦具有重量轻、体积小、结构紧凑、品种规格多、运行平稳等特点。

一)、单梁起重机机构

起升机构由电动葫芦完成。

1、电动机为起重机专用的ZD锥型电动机，额定电压380V，额定频率50HZ，绝缘等级为F级，防护等级IP44。

2、制动器为锥型制动。

3、减速机采用电动葫芦变速箱。

4、卷筒采用铸造卷筒，钢丝绳偏角<5º，卷筒两端设有3圈安全圈和2圈固定圈。

5、吊钩为起重机专用吊钩。

6、钢丝绳为起重机专用的6×37型，强度高，寿命长。

7、小车运行机构

小车运行机构由电动机、车轮组等部件构成。

7.1电动机为起重机专用的ZDY锥型电动机，额定电压380V，额定频率50HZ，绝缘等级为F级，防护等级IP44。

7.2制动器为锥型制动。

7.3减速机采用驱动装置。 7.4车轮为单轮缘。

8、大车运行机构

大车运行机构由电动机、变速箱、车轮组等部件构成。

8.1电动机为起重机专用的ZDY锥型电动机，额定电压380V，额定频率50HZ，

绝缘等级为F级，防护等级IP44。

8.2制动器为锥型制动

8.3减速机采用LD变速箱。

8.4车轮为单轮缘。

二)、电动葫芦机构

1、减速机

电动葫芦减速器采用斜齿轮三级减速，齿轮及齿轮轴均采用40Cr或20CrMnTi钢锻制加工，并经热处理，全部用滚动轴承支撑，箱壳用铸铁制造，装配严密，防尘可靠。

2、运行结构

2.1电动葫芦的运行机构为电动小车式。减速齿轮为 40Cr锻制，并经调质处理，装于封闭的减速箱内，全部采用滚动轴承支撑，墙板用钢板制造，保证运转灵活，使用方便，寿命长。根据起升高度的不同，结构形式也有不同。
