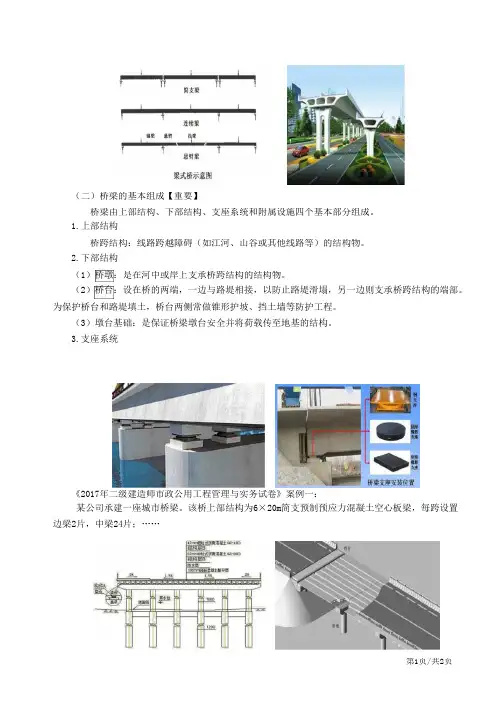

（二）桥梁的基本组成【重要】
桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。
1.上部结构
桥跨结构：线路跨越障碍（如江河、山谷或其他线路等）的结构物。
2.下部结构
（1）桥墩：是在河中或岸上支承桥跨结构的结构物。
（2）桥台：设在桥的两端，一边与路堤相接，以防止路堤滑塌，另一边则支承桥跨结构的端部。
为保护桥台和路堤填土，桥台两侧常做锥形护坡、挡土墙等防护工程。
（3）墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。
3.支座系统
《2017年二级建造师市政公用工程管理与实务试卷》案例一：
某公司承建一座城市桥梁。
该桥上部结构为6×20m简支预制预应力混凝土空心板梁，每跨设置边梁2片，中梁24片；……
第1页/共2页。

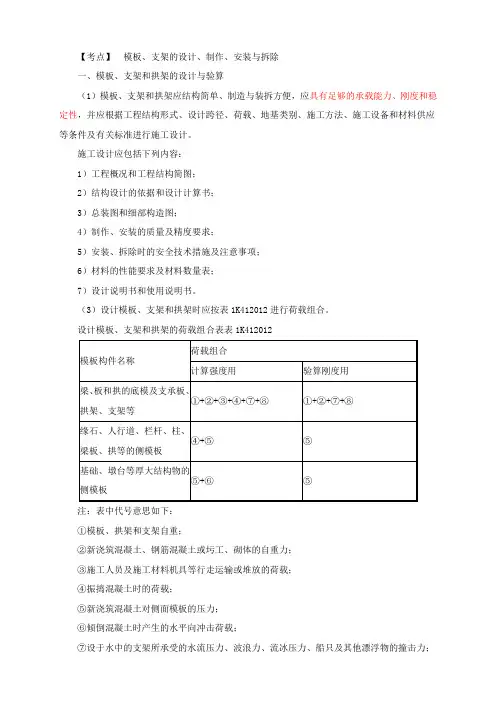

【考点】模板、支架的设计、制作、安装与拆除一、模板、支架和拱架的设计与验算（1）模板、支架和拱架应结构简单、制造与装拆方便，应具有足够的承载能力、刚度和稳定性，并应根据工程结构形式、设计跨径、荷载、地基类别、施工方法、施工设备和材料供应等条件及有关标准进行施工设计。
施工设计应包括下列内容：1）工程概况和工程结构简图；2）结构设计的依据和设计计算书；3）总装图和细部构造图；4）制作、安装的质量及精度要求；5）安装、拆除时的安全技术措施及注意事项；6）材料的性能要求及材料数量表；7）设计说明书和使用说明书。
（3）设计模板、支架和拱架时应按表1K412012进行荷载组合。
设计模板、支架和拱架的荷载组合表表1K412012注：表中代号意思如下：①模板、拱架和支架自重；②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力；③施工人员及施工材料机具等行走运输或堆放的荷载；④振捣混凝土时的荷载；⑤新浇筑混凝土对侧面模板的压力；⑥倾倒混凝土时产生的水平向冲击荷载；⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；⑧其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。
（4）验算模板、支架和拱架的抗倾覆稳定时，各施工阶段的稳定系数均不得小于1.3。
（5）验算模板、支架和拱架的刚度时，其变形值不得超过下列规定：1）结构表面外露的模板挠度为模板构件跨度的1/400；2）结构表面隐蔽的模板挠度为模板构件跨度的1/250；3）拱架和支架受载后挠曲的杆件，其弹性挠度为相应结构跨度的1/400；4）钢模板的面板变形值为1.5mm；5）钢模板的钢楞、柱箍变形值为L/500及B/500（L——计算跨度，B——柱宽度）。
（6）模板、支架和拱架的设计中应设施工预拱度。
施工预拱度应考虑下列因素：1）设计文件规定的结构预拱度；2）支架和拱架承受全部施工荷载引起的弹性变形；3）受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形；4）支架、拱架基础受载后的沉降。

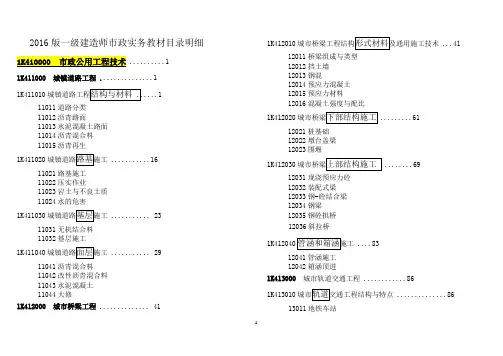

2016版一级建造师市政实务教材目录明细1K410000 市政公用工程技术 (1)1K411000 城镇道路工程 (1)1K411010城镇道路工程结构与材料 (1)11011道路分类11012沥青路面11013水泥混凝土路面11014沥青混合料11015沥青再生1K411020城镇道路路基施工 (16)11021路基施工11022压实作业11023岩土与不良土质11024水的危害1K411030城镇道路基层施工 (23)11031无机结合料11032基层施工1K411040城镇道路面层施工 (29)11041沥青混合料11042改性沥青混合料11043水泥混凝土11044大修1K412000 城市桥梁工程.............. 41 1K412010城市桥梁工程结构形式材料及通用施工技术 (41)12011桥梁组成与类型12012挡土墙12013钢混12014预应力混凝土12015预应力材料12016混凝土强度与配比1K412020城市桥梁下部结构施工 (61)12021桩基础12022墩台盖梁12023围堰1K412030城市桥梁上部结构施工 (69)12031现浇预应力砼12032装配式梁12033钢-砼结合梁12034钢梁12035钢砼拱桥12036斜拉桥1K412040管涵和箱涵施工 (83)12041管涵施工12042箱涵顶进1K413000 城市轨道交通工程 (86)1K413010城市轨道交通工程结构与特点 (86)13011地铁车站13012区间隧道13013高架桥梁13014轨道结构与组成1K413020明挖基坑施工 (103)13021深基坑13022基槽土方13023地基加固13024降水1K413030盾构法施工 (124)13031施工条件与现场布置13032始发与接收13033掘进技术13034地层变形13035盾构机型1K413040喷锚暗挖（矿山）法施工 (146)13041掘进方式13042加固支护13043衬砌及防水13044小导管注浆13045管棚1K414000 城市给水排水工程 (160)1K414010给水排水厂站工程结构与特点 (160)14011结构与施工方法14012水处理工艺14013水厂试运行1K414020给水排水厂站工程施工 (168)14021现浇预应力砼池14022装配式预应力砼池14023满水试验14024沉井14025水池抗浮1K415000 城市管道工程 (180)1K415010城市给水排水管道工程施工 (180)15011开槽施工15012不开槽施工15013功能性试验15014砌筑沟道15015管网修护1K415020城市供热管道工程施工 (192)15021施工与安装15022功能性试验15023附件15024分类1K415030城市燃气管道工程施工 (209)15031施工与安装15032功能性试验15033分类1K416000 生活垃圾填埋处理工程 (219)1K416010生活垃圾填埋处理工程施工 (219)16011泥质防水层与GCL16012HDPE膜16013填埋与环保要求1K416020施工测量 (226)16021场区控制16022竣工图1K417000 城市绿化与园林附属工程 (238)1K417010绿化工程 (238)17011草坪与花坛17012间距要求17013栽植与大树移植1K417020园林附属工程 (249)17021园路与广场17022给排水17023假山1K420000 市政公用工程项目施工管理 (263)1K420010 市政公用工程施工招标投标管理 (263)20011管理要求20012招标20013投标1K420020 市政公用工程造价管理 (270)20021施工图预算20022工程量清单20023设计概算1K420030 市政公用工程合同管理 (277)20031管理要求20032索赔1K420040 市政公用工程施工成本管理 (285)20041成本管理20042成本目标20043成本核算1K420050 市政公用工程施工组织设计 (297)20051编制要求20052施工方案20053专项方案20054交通导行方案1K420060 市政公用工程施工现场管理 (309)20061现场布置与管理20062环保与文明施工20063实名制1K420070 市政公用工程施工进度管理 (319)20071进度计划编制20072进度计划调控20073施工进度报告1K420080 市政公用工程施工质量管理 (325)20081质量计划编制20082质量计划实施20083准备阶段质量管理20084施工过程质量保证1K420090 城镇道路工程质量检查与检验 (332)20091无机结合料基层20092沥青混合料面层20093水泥混凝土面层20094冬雨期施工20095压实度1K420100 城市桥梁工程质量检查与检验 (340)20101钻孔灌注桩20102大体积砼浇筑20103预应力张拉20104钢管砼浇筑1K420110 城市轨道交通工程质量检查与检验 (349)20111地铁车站20112喷锚支护20113盾构法隧道1K420120 城市给排水场站工程质量检查与检验 (359)20121砼构筑物防渗漏20122滤池与滤板1K420130 城市管道工程质量检查与检验 (361)20131燃气/供热管道20132柔性管道回填1K420140 市政公用工程施工安全管理 (370)20141安全风险20142安全保证计划20143安全检查1K420150 明挖基坑施工安全事故预防 (383)20151防止坍塌/淹埋20152地下管线保护20153监控测量1K420160 城市桥梁工程施工安全事故预防 (391)20161桩基施工安全20162模板支架/拱架20163箱涵顶进20164旧桥拆除1K420170 隧道工程施工安全事故预防 (402)20171盾构法20172喷锚暗挖法1K420180 市政公用工程职业健康安全与环境管理 (408)20171盾构法20172喷锚暗挖法1K420190 市政公用工程竣工验收与备案 (415)20191竣工验收20192档案编制20193竣工备案20194档案管理与报送1K430000 市政公用工程项目施工相关法规与标准..424 1K431000 相关法律法规 (424)1K431010 城市道路管理的有关规定 (424)31011道路与公用设施建设31012占用与挖掘道路1K431020 城市绿化的有关规定 (424)31021保护绿地31022保护草木与设施1K432000 相关技术标准 (425)1K432010 城镇道路工程施工与质量验收的有关规定 (425)32011施工过程技术管理32012开放交通1K432020 城市桥梁工程施工与质量验收的有关规定 (425)32021施工过程质量32022悬索桥施工1K432030 地下铁道工程施工及验收的有关规定 (426)32031喷锚暗挖法隧道32032盾构法隧道1K432040 给水排水构筑物施工及验收的有关规定 (426)32041所用材料32042水池气密性试验1K432050 给水排水管道工程施工及验收的有关规定 (427)32051管道质量32052管道沟槽回填1K432060 城市供热管网工程施工及验收的有关规定 ..427 32061焊接单位条件32062直埋保温接头1K432070 城镇燃气输配工程施工及验收的有关规定 (428)32071钢管焊接人员条件32072聚乙烯燃气管道连接1K432080 城市绿化工程施工及验收的有关规定 (428)32081种植穴、槽32082种植土层厚度1K433000一级建造师（市政公用工程）注册执业管理规定及相关要求 (430)33001执业工程规模标准33002执业工程范围33003签章文件目录。
《城市桥梁结构形式及通用施工技术》 考试时间：120分钟 考试总分：100分一、数据来源于总题库（ ）,仅供人个使用。
1、下列桥梁类型中，属于按用途分类的是（ ）。
（ ） A.石拱桥 B.人行桥 C.特长桥 D.刚架桥 2、（2016 年真题 6）下列桥型中，在竖向荷载作用下，桥墩或桥台主要承受水平推力的是( )。
（ ） A.悬索桥 B.梁式桥 C.拱式桥 D.刚架桥 3、（2016 年真题 4）钢筋的级别、种类和直径应按设计要求选用，当需要代换时，应由( )单位作变更设计。
（ ） A.施工 B.建设 C.监理 D.原设计 4、（2015 年真题 4）施工中钢筋接头受力状态不清的，应按（ ）处理。
（ ） 姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------A.受拉B.受压C.偏压D.受剪5、（2012 年真题 4）基坑边坡挂网喷射混凝土施工完成后，应喷水养护，一般养护不少于（）d。
（）A.3B.5C.7D.146、（2012 年真题 4）在常温条件下，水泥稳定土基层的养护时间至少应（）天。
（）A.5B.6C.7D.87、（2012 年真题 7）关于桥梁工程卸落支架顺序说法错误的是（）。
（）A.满布拱架可从拱顶向拱脚依次循环卸落B.连续梁宜从跨中向支座依次循环卸落C.简支梁宜从支座向跨中依次循环卸落D.悬臂梁应先卸挂梁及悬臂支架，后卸去挂梁主跨内支架8、关于预应力混凝土配制的说法错误的是（）。
（）A.预应力混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥B.粗骨料应采用碎石，其粒径宜为 5-25mmC.混凝土中的水泥用量宜大于 550kg/m2D.从各种材料引入混凝土中的氯离子总含量（折合氯化物含量）不宜超过水泥用量的0.06%9、（2016 年真题 5）关于预应力钢铰线张拉的说法，错误的是( )。
