1526串口升级操作流程

该软件版本没有WEB，只能通过串口升级
升级方法：
1. 安装串口升级工具Tera Term
2. 设置波特率为9600、8、none、1、none （默认即可）
3. 在串口命令行上输入load(帮助命令为 help)
4. 要升级的软件有三个，分别为：Boot4D15_E820_SPI_f，
App4D15_E820_SPI_f和Pers4D15_E820_f，在
其串口命令行中对应的升级命令为rxboot、rxapp和rxpers。

1）升级boot方法：
在串口命令行中输入rxboot，回车
点击标题栏上File-sendfile,选择要更新的BOOT文件，在界面option 上打勾，如下图所示：
等待串口上显示如下图，则表示升级成功
2）升级APP方法：
在串口命令行中输入rxapp，回车
点击标题栏上File-sendfile,选择要更新的APP文件，如下图所示：
3）升级pers方法：
在串口命令行中输入rxpers，回车
点击标题栏上File-sendfile,选择要更新的PERS文件，如下图所示：
5. 在串口命令行中输入. . ，回到根目录中，输入nvs/erase ，以清
除用户的现场配置。

如下图：
6. 重启ONU，则升级完成。

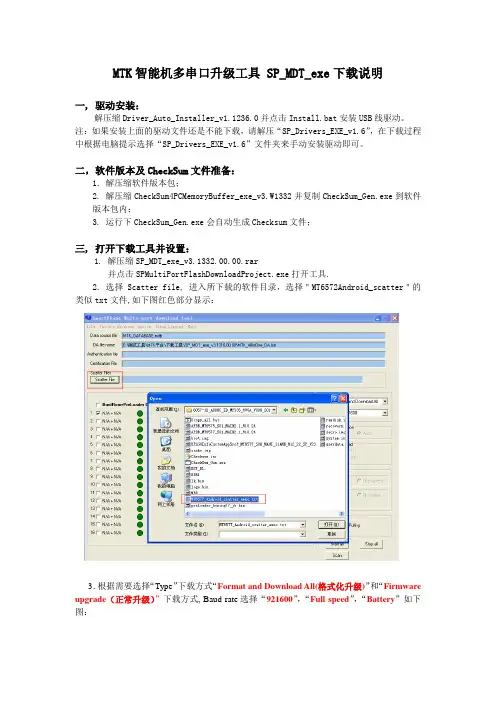

MTK智能机多串口升级工具 SP_MDT_exe下载说明一, 驱动安装：解压缩Driver_Auto_Installer_v1.1236.0并点击Install.bat安装USB线驱动。

注：如果安装上面的驱动文件还是不能下载，请解压“SP_Drivers_EXE_v1.6”，在下载过程中根据电脑提示选择“SP_Drivers_EXE_v1.6”文件夹来手动安装驱动即可。

二，软件版本及CheckSum文件准备：1. 解压缩软件版本包；2. 解压缩CheckSum4PCMemoryBuffer_exe_v3.W1332并复制CheckSum_Gen.exe到软件版本包内；3. 运行下CheckSum_Gen.exe会自动生成Checksum文件；三, 打开下载工具并设置：1. 解压缩SP_MDT_exe_v3.1332.00.00.rar并点击SPMultiPortFlashDownloadProject.exe打开工具.2. 选择Scatter file, 进入所下载的软件目录，选择＂MT6572Android_scatter＂的类似txt文件,如下图红色部分显示：3．根据需要选择“Type”下载方式“Format and Download All(格式化升级)”和“Firmware upgrade（正常升级）”下载方式, Baud rate选择“921600”，“Full speed”，“Battery”如下图：三. Scan找COM口1. 电脑连接USB线，勾选BootRom+Preloader COM Sel All(如下图)，点击Scan键后USB线连接上手机（有几根线就连接多少个手机，手机装电池），注：点击Scan键后有的项目要长按主页键、有的项目长按音量下键后再插USB线连接手机，也有的项目是直接插USB连接手机，具体请咨询方案公司。

工具就会自动找到COM口，如下图：所有线都找到COM口后点击工具右下角的“Stop All”, 移除手机，然后去掉“N/A”前面的“”只选有用的COM口，如下：四，下载1. 选择“High speed”，如下图：2. 点击“Start All”，状态图标变成蓝色后插上手机（手机装电池）。

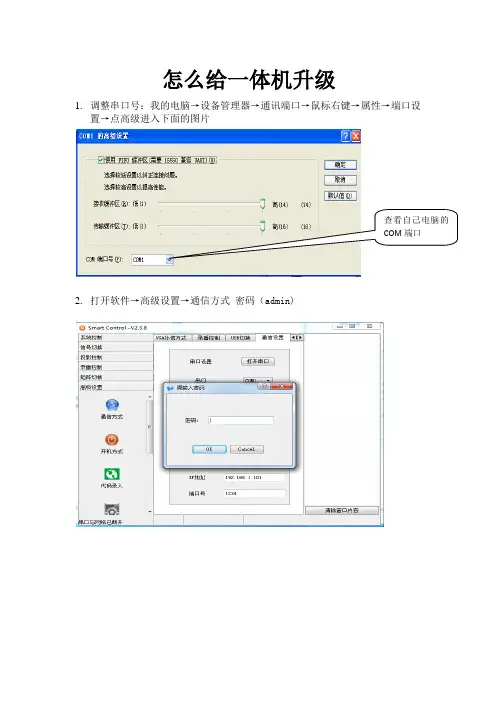

怎么给一体机升级
1.调整串口号：我的电脑→设备管理器→通讯端口→鼠标右键→属性→端口设
置→点高级进入下面的图片
2.打开软件→高级设置→通信方式密码（admin)
查看自己电脑的COM端口
3. 检查软件与中控通信状态；点击系统控制→信号选择；
4. 打开软件上面的‘设备授权’。

打开串口 设置与电脑相通信的串口com2
点击软件数码展台，看中控信号切换状态
这是软件与中控相通信的波特率，一定是4800，不能更改.
串口打开成功
2.导出序列
号到桌面。

1.读取序列
号。

5.把导出的文件自己分别标注一下，新建一个文件发给升级员。

把所有此文件发给升级员。

6.等升级员把这个软件发给你后，打开下面软件‘导入密匙’
授权即可。

1.导入密
匙，找到管理员给你的文件。

2.授权即可。

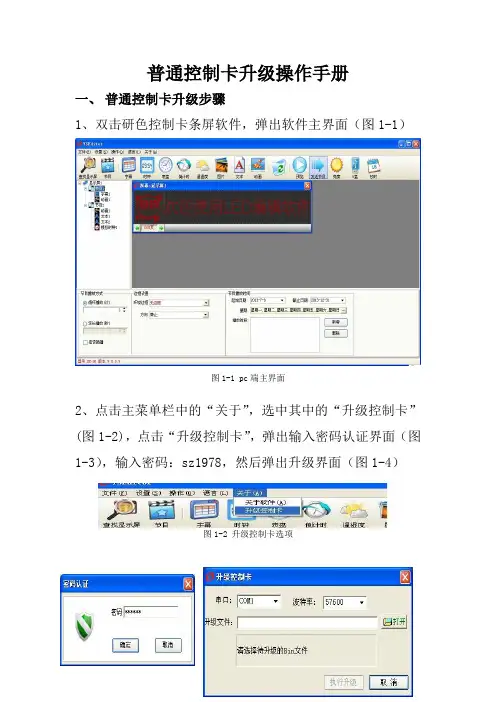

普通控制卡升级操作手册
一、普通控制卡升级步骤
1、双击研色控制卡条屏软件，弹出软件主界面（图1-1）
图1-1 pc端主界面
2、点击主菜单栏中的“关于”，选中其中的“升级控制卡”(图1-2)，点击“升级控制卡”，弹出输入密码认证界面（图1-3），输入密码：sz1978，然后弹出升级界面（图1-4）
图1-2 升级控制卡选项
图1-3 密码认证界面图1-4 升级界面
3、选择串口线是相应串口号（图1-5）和波特率（普通卡波特率一般为57600）（图1-6）
图1-5 串口选择
图1-6 波特率选择
4、点击“升级文件”右边的按钮，弹性升级程序位
置选择界面(图1-7），选中升级程序（例如：EX30_V0.0.5_updata.yst），点击打开，导入升级程序（图1-8）。

（温馨提示：严禁修改升级程序名称，以免导致无法升级）
图1-7 导入升级程序界面
图1-8 导出升级程序界面
5、点击执行升级，出现进度条（图1-9），当弹出“控制卡升级成功！”（图1-10），表示升级完成，点击“确定”即可。

（温馨提示：升级成功后，会清除之前已发送的节目，即屏上只显示当前时间）
图1-9 进度界面
图1-10 升级成功界面
二：特殊情况及其处理方法
情况1：修改升级程序名称并执行升级后或升级其他型号控制卡的升级程序，导致控制卡无法启动。

现象：屏幕无任何显示，无法查找到控制卡
处理方案：无需断电，依照正常升级步骤，重新升级，升级没有修改名称的升级程序或正确升级程序。

情况2：升级过程中，断电或串口断开连接
现象：屏幕无任何显示，无法查找到控制卡
处理方案：无需断电，依照正常升级步骤，重新升级即可。
