建筑模板工程施工方案示范

  • 格式：docx
  • 大小：361.65 KB
  • 文档页数：31

模板工程施工方案示范 编制说明 1.编制依据： 1.1《混凝土结构工程施工质量验收规范》（GB50204-2002） 1.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ30-2007、84-2001） 1.3《高层建筑混凝土结构技术规范》（JGJ3-2003、J186-2002） 1.4《混凝土结构工程施工工艺标准》ZJQ00-SG-002-2003 1.5《建筑施工手册》（第四版） 1.6《扣件式钢管模板高支撑架设计和使用安全》 1.7施工图纸 1.8 PKPM计算软件 2.编制人员： ×××（姓名） 职称 岗位 3 本施工组织设计的发放范围 分公司：工程部、技术部、商务合约部 项目部：项目经理、技术经理、生产经理、商务经理、工程部、质安部、商务合约部 中建五局三公司 ××××项目部 ××××年×月×日 一、工程概况 1 模板工程设计概况 1.1本工程总建筑面积×××㎡，地下×层，面积××㎡，地上裙楼××层，主楼××层，建筑物总高度××m（至女儿墙顶），地下室层高××m，1层层高××m，标准层层高××m。主楼建筑面积×××㎡，裙楼及设备用房×××㎡。地下室为××结构、裙楼为××结构，塔楼为××结构。 1.2各层层高见下表： 表1 层高一览表 楼层 层高(m) 楼层 层高(m) 地下室 × 1层 × 2层 × 3～×层 × 机房层 × 屋面 × 1.3竖向结构（剪力墙、柱）及水平结构梁底、侧模、楼梯、平板模均采用木模板；考虑塔吊运输工效，电梯井筒模板采用木模板散拼散拆。 2.模板工程施工部署 2.1 整体部署 （本分项工程采取包工包料的形式，施工材料和机械由劳务班组自行准备，但必须符合我项目部的安全、质量、进度要求，现场施工材料为1.8mm厚木模板、5×9cm的木枋，支模体系选用Φ48×3.5mm钢管、玛铁扣件、槽钢及螺杆。本工程×层为高支摸体系，施工时必须严格按照专家会审的意见进行施工。） 2.2 工程量（详见下表） 表2 建筑面积一览表 楼层 建筑面积(㎡) 楼层 建筑面积(㎡)

地下室 × 1层 × 2层 × 3～×层 × …… × …… × 2.2 施工特点 （本工程地下室施工面积大，建筑高度高，模板工程量大。一层层高6.2m，二层、三层层高5.4m，都属于高支模架，其中一层大堂在二层结构处无梁板，到三层结构处层高为11.4m，且梁跨度超过20m，是支模施工中的重点。外墙窗户两侧均设置了150×500的构造柱，该构造柱的质量直接影响抹灰施工和窗户安装，是模板施工的难点。） 二、施工部署 1 分项工程目标 1.1质量目标：（确保符合国家规范要求，争取达到温州市优质结构分项“优”标准）。 1.2进度目标：（×月×日完成±0.000，×月×日完成主体结构）。 1.3成本目标：（除设计变更外，额外用工金额不超过××元） 1.4安全目标：（无安全事故） 1.5文明施工目标：（材料堆码整齐，现场工完场清。） 2 施工顺序及工艺流程 2.1 施工顺序： 2.1.1 地下室:[以后浇带为界划分为4个区域，考虑到土方挖运、胎模施工量及难度，按照1区（7～17/H～P轴）→2区（7～17/D～H轴）→3区（1～7/D～H轴）→4区（1～7/H～P轴）的顺序组织施工。] 2.1.2 裙房：（以1区（塔楼范围）为施工主线，施工顺序同地下室。） 2.1.3 塔楼:按照自然层为顺序组织施工。 2.2模板工程工艺流程：测量放线→柱、墙钢筋绑扎安装→搭设支模架→墙柱机电预留预埋→铺设梁底模板→墙柱钢筋隐蔽验收→墙柱封模→绑扎梁钢筋→支设平板模板→模板验收 2.3 施工组织 2.3.1施工管理组织机构 项目经理→技术、生产经理→各栋号长→各栋号劳务队 2.3.2施工人员组织安排：（项目部通过招投标，选取有实力、有诚信，单价合理的劳务队伍，对其进行安全、质量、进度交底，根据相关要求组织现场工人施工。） 2.4 施工准备 2.4.1技术准备： 2.4.1.1项目技术经理以会议的形式对管理人员进行模板施工方案交底，施工员对劳务班组进行技术、质量、安全交底，安全员对劳务班组进行专项安全交底。 2.4.1.2技术负责人组织有施工员、班组长熟悉图纸、会审纪要、设计变更、规范、标准、图集等技术资料，所有相关会审纪要、设计变更必须按公司要求标注在施工图上。 2.4.1.3现场经纬仪、垂直仪、水准仪均已校正并有合格证；50米、5米卷尺各送检一把作为现场比对尺。 2.4.1.4技术经理对测量基准点进行复测，并对测量员和施工员进行交底，施工过程中经常进行复核。 2.4.2 现场准备 2.4.2.1划分好现场施工区域，将施工层的杂物清理干净。 2.4.2.2保护好工程轴线控制桩、控制点和半永久性水准点。 2.4.2.3按照临时用电方案布置好线路，保证施工机械的使用。 2.4.2.4（木工加工棚布置在××××××，内配置××××××等机械，材料堆场布置××××××。 2.4.3各种资源的准备 2.4.3.1劳动力需用量及进出场计划 详见表3 表3 劳动力需要量计划

区段 阶 段 施工准备 基础施工 主体结构施工 装饰装修施工 附属工程施工

1 施工时间 人数 × × × × ×

2 施工时间 人数 × × × × × … … … … … … … 2.4.3.2材料需用量及进场计划 详见表4 表4 材料计划 材料名称 规格 数量 进场时间 备注 木模板 18mm厚 ×㎡ × 木枋 50×90mm ×m3 × 螺杆 φ12 ×根 × … … … … …

2.4.3.3机械设备及进场计划

详见表5 表5 机械设备计划 机械名称 数量 进场时间 备注 圆盘锯 × × 手电锯 × × 套丝机 × × … … … …

2.4.3.4施工进度计划

根据技术部编制的总进度计划，工程部编制各月、周进度计划，并对各劳务班组进行交底，班组责任人在进度计划上签字同意后，班组、项目部各执一份进度计划，严格按进度计划组织施工。 三、施工方法 1.模板工程施工工艺 1.1 柱模 1.1.1柱设计参数 表6 柱尺寸汇总表 序号 截面(mm×mm) 序号 截面(mm×mm) 1 500×500 2 550×550 3 700×700 4 800×800 5 900×900 6 1100×1100 7 500×750 8 800×900 9 850×900 10 800×900 11 900×1000 12 1000×1100 1.1.2柱模板施工工艺： 1.1.2.1柱模的加工制作支设参数 表7 柱模制作参数表 名称 材料选用 支设参数 模板 18mm木胶板 竖楞（内楞） 50×90mm木枋 间距250mm

横楞（外楞） 柱子截面长边尺寸大于600mm的横楞采用 [10 随螺杆竖向间距 柱子截面长边尺寸小于等

于600mm的横楞采用Φ48×3.5mm钢管

对拉螺杆 M12螺杆 竖向（由下至上）：第一道螺杆离楼地面250-300mm，以上每道螺杆竖向间距500mm，最后一道螺杆离边（暗）梁底250～300mm。 水平向：在边长>700mm的柱边中间增加一道对拉螺杆。在边长>1m的柱边中间增加两道对拉螺杆。 梁柱接头 尺寸同柱身模板,接头模板与已浇砼柱身模板的接头长度为150～200mm。

1.1.2.2 方柱柱模的安装：

①通排柱先装两端柱模,经校正、固定，拉通线校正中间各柱。模板按柱子大小，预拼成一面一片，两两对称，模板就位后，以满堂架（梁板模支撑体系）为柱模的临时支撑，待四片模板就位后，从上而下套柱箍。如为独立柱，则在每侧柱顶和柱身各设两根斜支撑。 ②方柱柱模加固校正后，沿柱脚模外侧设条形层板与楼地面钉牢，起到定位及防止漏浆作用。 ≤250≤250500以下螺杆取消

M14螺杆

螺帽垫片1蝴蝶扣φ48钢管600以上600以上600及以下600及以下2φ48钢管2[10槽钢60×80木枋内楞18厚木胶板[10槽钢垫片螺帽

M14螺杆

M14螺杆

M14螺杆

图1 方柱柱模配制及加固图 1.2 地下室外挡土墙支模 1.2.1 地下室外墙模板施工部署： 地下室外墙砼分二次浇筑,墙趾和底板整浇，故第一道水平施工缝根据设计图纸钢板后浇带位置，留设在底板面以上500mm处,第二次和顶板梁板整浇。根据浇筑砼顺序，故地下室外墙墙体模也分二次支设（注：第一次支模含在地下室底板工程）。外墙模板施工顺序：放线（边线、控制线）→吊立外侧模板→穿止水对拉螺栓→吊立内侧模板→加背枋竖楞、上钢管横楞临时固定→调校→加固→验收 1.2.2 地下室墙厚详下表：

合集下载

高大模板支撑系统专项施工方案

高大模板支撑系统专项施工方案

高大模板支撑系统专项施工方案第1篇高大模板支撑系统专项施工方案一、工程概况1.1 工程简介本项目为某高层建筑模板支撑系统施工工程，工程地点位于XX市XX区，建筑总面积约为XX平方米，主体结构为钢筋混凝土框架结构，建筑高度XX米。

1.2 施工内容本次施工内容主要包括高大模板支撑系统的搭设、拆除以及相关安全防护措施。

二、编制依据2.1 相关法律法规《中华人民共和国建筑法》《建筑工程安全生产管理条例》《建筑施工模板安全技术规范》2.2 施工图纸及施工组织设计本项目施工图纸、施工组织设计以及相关技术资料。

2.3 现场实际情况现场施工条件、设备、材料等情况。

三、施工方案3.1 施工准备3.1.1 技术准备组织技术人员学习相关法规、规范，熟悉施工图纸，掌握施工工艺及质量标准。

3.1.2 材料准备根据施工图纸及施工方案，提前采购合格的模板、架管、扣件等材料。

3.1.3 人员培训对施工人员进行安全技术培训，使其掌握模板支撑系统的施工方法及安全操作规程。

3.2 模板支撑系统搭设3.2.1 支撑系统布置根据施工图纸及现场实际情况，合理布置支撑系统，确保模板稳定、安全。

3.2.2 搭设顺序先搭设主架体，再搭设次架体，最后进行模板铺设。

3.2.3 搭设要求（1）架体搭设应满足相关规范要求，确保稳定、安全。

（2）架管、扣件等材料应符合国家标准，严禁使用不合格产品。

（3）架体搭设过程中，应设置临时支撑，确保架体稳定。

3.3 模板铺设3.3.1 铺设顺序从下至上，先铺设底层模板，再铺设中层模板，最后铺设顶层模板。

3.3.2 铺设要求（1）模板应平整、无变形、无损坏。

（2）模板接缝应严密，防止漏浆。

（3）模板应与架体连接牢固，防止移位。

3.4 安全防护措施3.4.1 施工人员安全防护（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）施工人员严禁酒后作业，严格遵守施工现场管理制度。

3.4.2 施工现场安全防护（1）施工现场应设置围挡、警示标志，确保施工安全。

模板工程施工方案

模板工程施工方案

11.4
11.4.4.1垫层、底板
1、砖胎膜
本工程所有高于1500的承台均采用砖胎膜做法；柱帽底浇筑100厚C15混凝土垫层；1500-2500之间承台用水泥砖砌筑240砖胎膜；大于2500的承台及坑中坑下部1000~1500采用370砖胎膜，上部采用240砖胎膜。
砖胎模采用水泥砖、M5水泥砂浆砌筑，材料进场必须有质保单，经复试合格后方可使用。为保证基础底标高的准确，在垫层的转角和交接处及高低踏步处，预先立好基础皮数杆。基础皮数杆上标明基础的底标高，顶标高。不同深度砖胎模砌筑时，先砌深处后砌浅处，在砖模高低相交处砌成踏步式，踏步长度不小于1m，其高度不大于0.5m。砖模接槎留斜槎，不得留直槎，斜槎高度不超过1.2m。
地上：φ48×3.0双钢管托梁+50×80方木次龙骨
剪力墙
多层板
地下：φ48×3.0双钢管外龙骨＋φ48×3.0单钢管内龙骨。
地上：φ48×3.0双钢管外龙骨+50方钢内龙骨
梁
多层板
φ48×3.0单钢管托梁＋50×80方木次龙骨
楼梯
多层板
定型化φ48×3.0钢管支撑架体
门窗洞口
多层板
定型模板
11.4
注：1—15mm厚胶合板；2—方管次楞；3—双槽钢主楞（柱箍）、；4—M14对拉螺杆；5—对拉螺栓；6—清扫口
柱模支设示范图柱模支设示范图
方柱模板拼装，棱角处模板应叠合，固定用铁钉间距不大于300mm，棱角两侧用方木压牢，套箍紧固，以防漏浆。独立柱脚部位采用柱边线外100mm钉木模板条，或者采用水泥砂浆封堵，确保柱根不漏浆，做法如下图所示。
柱脚防漏浆节点平面图柱脚防漏浆节点剖面图
柱脚防漏浆节点示范图柱脚防漏浆处理后观感图
下层边柱模板配模时将最上部一道加固及模板结构单独设置，柱子外侧模板顶部要求高出楼板面400mm以上，保证第一道加固能够固定在这块模板。在下层柱子模板拆除时此区域模板在上层柱子施工时不拆除，其他三边措施同独立柱，保证楼层间混凝土不错台，确保接缝处不漏浆，做法如下图。
建筑工程楼梯模板施工方案

建筑工程楼梯模板施工方案

建筑工程楼梯模板施工方案一、施工前准备1.1. 确定楼梯设计方案根据建筑设计图纸，确定楼梯的位置、形式和样式。

1.2. 准备材料和工具根据楼梯设计方案确定所需的材料和工具，包括楼梯板、扶手、支撑结构、水泥、砂子、砖块、水平仪、锤子、电动钻等。

1.3. 安全防护确保施工现场安全，配备必要的安全帽、手套、安全鞋等个人防护用品。

1.4. 施工人员培训确保施工人员具有相关的技能和经验，对施工过程中可能遇到的问题进行培训和演练。

1.5. 施工图纸和标准准备楼梯施工的详细图纸和相关的标准规范，确保按照要求进行施工。

二、施工工序2.1. 定位和标线根据设计图纸，在楼梯位置做好定位和标线，确定楼梯的长度和宽度。

2.2. 搭建支撑结构根据标线，在楼梯位置搭建好支撑结构，确保支撑结构牢固和平整。

2.3. 浇筑楼梯台阶在支撑结构上逐步铺设水泥砂浆，然后用木板和钢筋进行模板支撑，按照设计要求进行楼梯台阶的浇筑。

2.4. 安装楼梯扶手在楼梯侧边安装好扶手支撑结构，然后根据设计要求安装扶手及扶手栏杆。

2.5. 涂刷防水、防腐和防滑处理对楼梯台阶、扶手进行防水、防腐和防滑处理，确保楼梯的使用安全和持久。

2.6. 清理和验收施工完成后对楼梯进行清理，然后按照设计图纸和标准进行验收，确保楼梯的质量和安全性符合要求。

三、施工注意事项3.1. 施工现场管理在施工现场严格要求施工人员按照规范进行施工，遵守相关的安全和环保要求。

3.2. 加强质量控制对施工过程中的各个环节进行严格的质量控制，确保楼梯的质量和安全。

3.3. 施工期间的安全防范在施工期间加强安全教育和安全管理，确保施工人员的安全和施工现场的安全。

3.4. 现场卫生和保洁保持施工现场的卫生和保洁，确保施工过程中没有杂物和污物影响楼梯的质量和外观。

3.5. 施工材料管理严格按照要求对施工材料进行管理和使用，确保施工过程中材料的质量和使用效果。

四、施工总结在楼梯模板施工过程中，需要严格按照设计要求和标准规范进行施工，加强质量控制和安全管理，确保楼梯的质量和安全性。

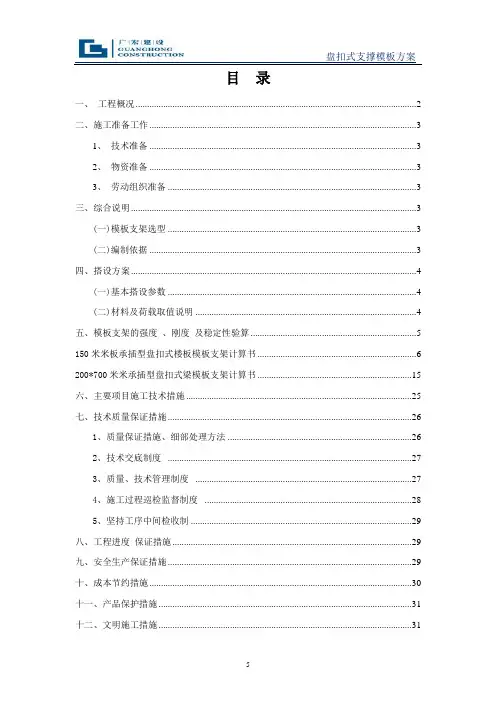

建筑工程盘扣式脚手架模板工程施工方案[优秀工程方案]
