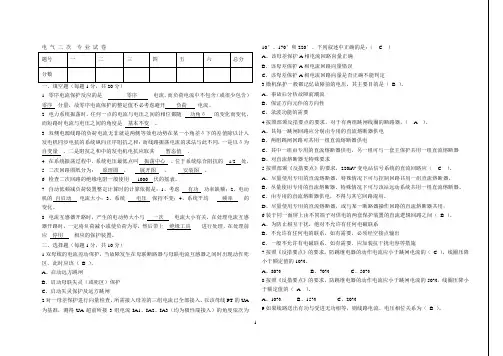

电气二次专工试卷答案(C卷)

2012年人才招聘（C卷）电气二次专工考试试卷注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共4道大题，满分100分，考试时间120分钟。

一、填空题（每空0.5分，合计20分）1.对继电保护装置的四项基本要求是速动性、选择性、可靠性和灵敏性。

2.按继电保护所起的作用可分为主保护、后备保护和辅助保护3.电力系统发生短路故障时，通常伴有电流增大、电压减小、以及电流与电压间相位角改变等现象。

4.继电保护的“三误”是指误碰、误接线、误整定。

5.微机保护硬件包括：数据处理单元、数据采集单元、数据量输入/输出接口和通信接口四部分。

6.在正常运行情况下，如果电压互感器的二次回路发生断线或其它故障，能使保护误动时，应装设电压回路断线闭锁装置，该装置动作时将保护闭锁，并发出信号。

7.某铅酸蓄电池组的额定容量为600Ah，则其10h率放电电流为 60A 。

8.在三相全控桥工作中，定义α为控制角，β为逆变角，β与α的关系是β= 180－α。

9.电力变压器的配置的主保护通常是差动保护和瓦斯保护。

10.微机型电液调速器通常采用 PID 调节规律。

11.在一个直流电路中，负载两端的电压为150V,流过负载的电流为2A，则该负载消耗的功率为 300W ，工作8小时消耗的电能为 2.4 kWh。

12.电力二次系统安全防护的重点和核心是实时控制区。

13.衡量电能质量的两个主要指标是电压和频率。

14.在发电机组并网前，励磁系统主要调节发电机的机端电压；在机组并网后，励磁系统主要调节发电机的无功功率。

15.有两只100Ω的电阻，将其串联后电阻为 200 Ω；将其并联后电阻为 50 Ω16.电力系统切除故障的时间包括继电保护动作时间和断路器跳闸的时间。

17.继电保护的可靠性是指保护在应动作时不拒动 ,不应动作时不误动。

18.写出下列英文缩写的含义：ROM只读存储器；RAM随机存储器；DSP数字信号处理器。

19.计算机的三大总线是地址总线、数据总线和控制总线20.在电气设备上工作保证安全的技术措施有：停电、验电、装设接地线、悬挂标示牌和装设遮栏。

21.系统的最大运行方式是指被保护对象末端短路时，系统的等值阻抗最小，通过保护装置的短路电流最大。

二、判断题（每题1分，合计20分）1.在保护装置试验时，断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。

（√）2.调试、试验人员更换插件或元器件时，不必采用人体防静电接地措施，不用担心因人体静电而损坏芯片。

（×）3.水轮发电机组正常停机时，励磁系统采用非线性电阻灭磁。

（×）4.只要不影响继电保护及自动装置的正常运行，交、直流回路可以共用一根电缆。

( × )5.发电机励磁回路一点接地保护动作后，作用于跳闸。

(× )6.位移变送器的作用是把位移量转变成电气模拟量。

( √ )7.浮充电是为了补偿蓄电池组自放电损耗，使畜电池组经常处于完全充电状态。

( √ )8.能满足系统稳定及设备安全的要求，能以最快速度有选择的切除保护设备或线路故障的继电保护，称为主保护。

( √ )9.在一个三相电路中，三相分别带着一个电阻、一个电感、一个电容，各项阻抗都等于10Ω，此时三相负载是对称的。

( × )10.热继电器只能作为过载保护，而不能做为短路保护。

( √ )11.利用兆欧表检测线路或电动机的绝缘电阻时，可以带电操作。

( × )12.在自动励磁调节器及强行励磁装置用的电压互感器的二次回路，不应装设自动开关及熔断器。

( √ )13.带电设备可使用钢卷尺进行测量，但应注意安全距离。

( ×)14.采用快速励磁调节器及强行励磁装置是提高系统稳定性的有效措施。

( √ )15.电气设备外壳及其基础必须可靠接地。

( √ )16.氧化锌电阻是一个恒值电阻即电阻值不变。

（×）17.水轮发电机组正常并列，以自动准同期为基本操作方式。

( √ )18.有一根均匀导线，其电阻为10Ω，如果把它均匀的拉长为原来的2倍，则电阻值变为20Ω。

(× )19.在电阻和电感串联交流电路中，设电阻R＝3Ω，感抗XL＝4Ω，则阻抗为7Ω。

( × )20.在电流互感器的二次侧，可以串接熔断器。

(× )三、选择题（每题1分，合计20分）1. 进行水轮机调节系统动态特性试验时,几个主要试验的先后顺序应该是(D )。

(A)甩负荷 ,负荷扰动，空载扰动 (B)甩负荷，空载扰动，负荷扰动(C)负荷扰动，甩负荷，负荷扰动 (D)空载扰动，负荷扰动，甩负荷2. 微机监控装置的模拟量输出是经过（C）产生的。

(A) 调制解调器(B)模／数转换器(C)数／模转换器(D)继电器3. 需要工业控制机尽快作出控制反应的状态量应采用（ B ）方式输入。

(A) ＤＭＡ(B)中断(C)巡回查询(D)串行通讯4. 对电力系统的稳定性干扰最严重的是（B ）。

(A) 投切空载变压器（B）发生三相短路故障(C）发生二相接地短路（D）发生单相接地5. 在一般的电流互感器中产生误差的主要原因是存在着( C )所致.（A）容性泄漏电流（B）负荷电流（C）激磁电流（D）感性泄漏电流6. Watchdog俗称“看门狗”，其实质是( A )。

(A)监控定时器（B）电源掉电检测 (C)实时日历钟 (D)总线匹配7. 兆欧表有3个接线柱，其标号为G、L、E，使用该表测试某线路绝缘时( A)。

(A) G接地、L接线路端、E接屏蔽线； (B) G接屏蔽线、L接地、E接线路端；（C） G接屏蔽线、L接线路端、E接地； (D)三个端子可任意连接。

8. 在运行的电流互感器二次回路上工作时( C )。

(A) 可靠接地； (B)禁止短路；(C)严禁开路； (D)必须停用互感器。

9. 万用表使用完毕后，应将选择开关拨放在( B )。

(A)电阻档；(B)交流高电压档；(C)直流电流档；（D）二极管档；(E)任意档位。

10. 电机控制回路中热继电器用于（ D ）(A)单相接地保护；（B）短路保护； (C) 三相短路保护；(D) 过负荷保护；（E）断相保护11. 当需要增加回路里触点数目时，应使用：（ C ）(A) 电流继电器；（B）电压继电器；（C）中间继电器；（D）信号继电器；12. 三相异步电动机工作电源频率为50Hz，额定转速为975 r/min，关于该电动机的磁极数和转差率，下列说法正确的是（ D ）（A）磁极数为3，转差率为5%；（B）磁极数为4，转差率为2.5%；（C）磁极数为4，转差率为5%；（D）磁极数为6，转差率为2.5%；13. 瓦斯保护是变压器的(B ) 。

(A)主后备保护； (B)内部故障的主保护；(C)外部故障的主保护； (D)外部故障的后备保护。

14. 断路器的控制电源极为重要，因此断路器控制电源消失时应发出（ D ）。

（A）音响信号；（B）光字牌信号；（C）事故信号；（D）音响和光字牌信号15. 灭磁开关采用多断口是为了( D )。

(A) 提高分、合闸的速度； (B) 用于绝缘；(C) 确保断口能均压； (D) 提高遮断灭弧能力。

16. 正常运行中的水导瓦温度突然普遍下降，最大可能的原因是( B )。

(A) 机组出力减小； (B) 水淹水导油槽；(C) 测温电阻全部损坏； (D) 温度指示仪表失电。

17. 当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做(B)。

A.过电压保护B.过电流保护C.电流差动保护D.欠电压保护18. 两台变压器并列运行的条件是（D）。

A.变比相等B.组别相同C.短路阻抗相同D.变比相等、组别相同、短路阻抗相同19. 一根长为L的均匀导线，电阻为8Ω，若将其对折后并联使用，其电阻为(B)。

A.4ΩB.2ΩC.8ΩD.1Ω20. 当变压器外部故障时，有较大的穿越性短电流流过变压器，这时变压器的差动保护(C)。

A.立即动作B.延时动作C.不应动作D.随短路时间长短而定四、综合题（本大题共有7道试题，合计40分）1.水轮发电机用准同期方式并网应具备哪些条件？不具备会产生什么后果？（本题4分）答：机端电压与电网电压必须满足下列条件：1. 大小相等2，相位相同3，频率相等4，相序相同；若不满足则在并网时对机组会产生过大的冲击电流和对转轴产生较大的扭转力矩，直接危及机组及系统的安全2. 水轮发电机组应装设哪些基本的继电保护装置？（本题6分）答：（1）纵差动保护，用以防御定子绕组及其引出线的相间短路故障（2）横差动保护，用以防御具有并联分支的定子绕组单相匝间或层间短路故障（3）过电压保护，当水轮发电机组甩负荷时，防止机组转速升高而引起定子绕组的过电压（4）定子绕组单相接地保护，当发电机的电压系统接地电流大于5A时才于装设，如用零序电压或零序电流构成发电机的定子接地保护（5）过电流保护，防御发电机外部短路引起的定子绕组过电流，并作为主保护（差动保护）的后备保护，常装设复合电压（包括负序电压和线电压）启动的过电流保护或低电压启动的过电流保护（6）失磁保护，为防止因发电机失磁而从电网吸收大量无功电流而设置的（7）转子励磁回路一点接地保护，监视水轮发电机励磁回路对地绝缘之用（8）对称过负荷保护，防御过负荷引起的过电流对大容量水轮发电机，除装有上述保护外，还装有负序功率闭锁，负序电流，转子两点接地，定子100%接地，转子过负荷等保护和断线闭锁装置。

3. 水轮发电机组在哪些情况下应能事故停机？（本题5分）答：a．油压装置油压降至事故低压；b．机组各轴承及发电机定子过热；C．水润滑轴承主、备用水均中断或降到一定值并且超过规定时间；d．机组过速达到过速保护整定值；e．电气事故保护动作；g．机组转速上升到110％～115％额定转速，并且调速器拒动时；h．按动事故停机按钮或紧急停机按钮；i．其他紧急事故时。

4．查找直流接地的操作步骤和注意事项有哪些？（本题5分）答：根据运行方式、操作情况、气候影响进行判断接地的处所，采用拉路寻找，分段处理的方法，以先信号和照明部分后操作部分，先室外部分后室内部分为原则。

在切断各专用直流回路时，切断时间不得超过3s,不论葫芦接地与否均应合上。

当发现某一专用直流回路有接地时，应及时找出接地点，尽快消除。

查找直流接地的注意事项：（1）查找接地点禁止使用灯泡寻找的方法；（2）用仪表查找时，所用仪表的内阻不应低于2000欧姆/V；（3）当直流发生接地时，禁止在二次回路上工作；（4）处理时不得造成直流短路或另一点接地；（5）查找和处理必须由两人同时进行；（6）拉路前采取必要措施，以防止直流失电可能引起保护及自动装置的误动。
