电气试验工高级试题与答案

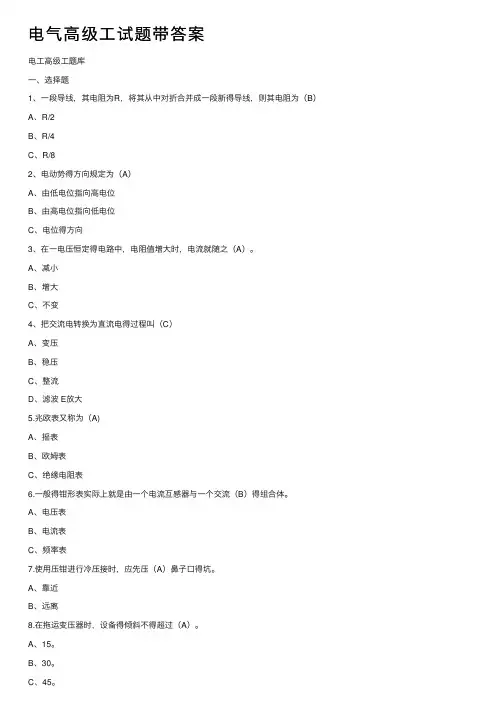

电⽓⾼级⼯试题带答案电⼯⾼级⼯题库⼀、选择题1、⼀段导线，其电阻为R，将其从中对折合并成⼀段新得导线，则其电阻为（B）A、R/2B、R/4C、R/82、电动势得⽅向规定为（A）A、由低电位指向⾼电位B、由⾼电位指向低电位C、电位得⽅向3、在⼀电压恒定得电路中，电阻值增⼤时，电流就随之（A）。

A、减⼩B、增⼤C、不变4、把交流电转换为直流电得过程叫（C）A、变压B、稳压C、整流D、滤波 E放⼤5.兆欧表⼜称为（A)A、摇表B、欧姆表C、绝缘电阻表6.⼀般得钳形表实际上就是由⼀个电流互感器与⼀个交流（B）得组合体。

A、电压表B、电流表C、频率表7.使⽤压钳进⾏冷压接时，应先压（A）⿐⼦⼝得坑。

A、靠近B、远离8.在拖运变压器时，设备得倾斜不得超过（A）。

A、15。

B、30。

C、45。

9.在安装变压器时，应沿⽡斯继电器⽅向有（B）升⾼坡度。

A、1％B、1％—1、5％C、3％10.电动机额定功率得单位就是（B)。

A、KVAB、KWC、Kvar11.电⽓设备为经验电，⼀律视为（A）。

A、有电，不准⽤⼿触及B、⽆电，可以⽤⼿触及C、⽆危险电压12、 1KV及⼀下架空线路通过居民区时，导线与地⾯得距离在导线最⼤弛度时，应不⼩于（B）。

A、5mB、6mC、7m13.室内吊灯⾼度⼀般不低于（C）m，户外照明灯具⼀般不低于（E）m。

A、2B、2、2C、2、5D、3E、3、514.绑扎⽤得绑扎线应选⽤与导线相同⾦属得单股线，其直径不⼩于（B）。

A、1、5mmB、2mmC、2、5mm15.隔离开关得主要作⽤就是（B）。

A、断开负荷电路B、断开⽆负荷电路C、断开短路电流16.⽔泥杆埋⼊地下得深度，⼀般为杆长得1/6最低不得少于（B）m。

A、1B、1、5C、217.电缆埋⼊⾮农⽥地下得深度不应⼩于（B)m、A、0、6 C、0、7B、0、8 D、118.电缆管得内径不应⼩于电缆外径得(A)。

A、1、5倍B、2倍C、3倍19.电缆管得排⽔坡度不应⼩于（A)。

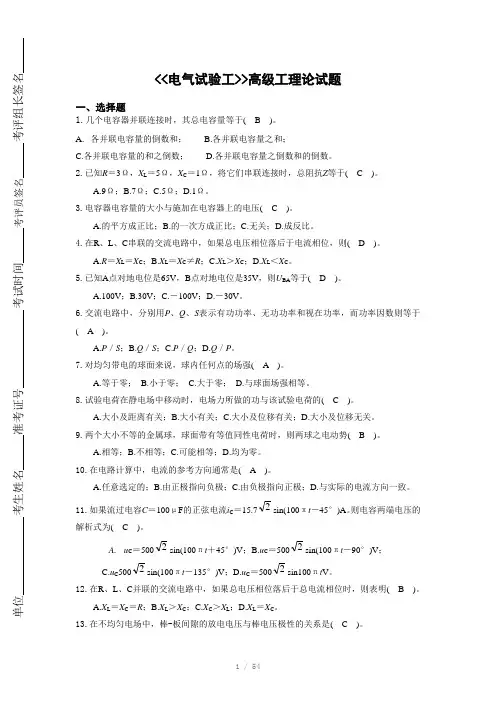

<<电气试验工>>高级工理论试题 一、选择题 1.几个电容器并联连接时，其总电容量等于( B )。

A. 各并联电容量的倒数和； B.各并联电容量之和； C.各并联电容量的和之倒数； D.各并联电容量之倒数和的倒数。

2.已知R ＝3Ω，X L ＝5Ω，X C ＝1Ω，将它们串联连接时，总阻抗Z 等于( C )。

A.9Ω；B.7Ω；C.5Ω；D.1Ω。

3.电容器电容量的大小与施加在电容器上的电压( C )。

A.的平方成正比；B.的一次方成正比；C.无关；D.成反比。

4.在R 、L 、C 串联的交流电路中，如果总电压相位落后于电流相位，则( D )。

A.R ＝X L ＝X C ；B.X L ＝X C ≠R ；C.X L ＞X C ；D.X L ＜X C 。

5.已知A 点对地电位是65V ，B 点对地电位是35V ，则U BA 等于( D )。

A.100V ；B.30V ；C.－100V ；D.－30V 。

6.交流电路中，分别用P 、Q 、S 表示有功功率、无功功率和视在功率，而功率因数则等于( A )。

A.P ／S ；B.Q ／S ；C.P ／Q ；D.Q ／P 。

7.对均匀带电的球面来说，球内任何点的场强( A )。

A.等于零； B.小于零； C.大于零； D.与球面场强相等。

8.试验电荷在静电场中移动时，电场力所做的功与该试验电荷的( C )。

A.大小及距离有关；B.大小有关；C.大小及位移有关；D.大小及位移无关。

9.两个大小不等的金属球，球面带有等值同性电荷时，则两球之电动势( B )。

A.相等；B.不相等；C.可能相等；D.均为零。

10.在电路计算中，电流的参考方向通常是( A )。

A.任意选定的；B.由正极指向负极；C.由负极指向正极；D.与实际的电流方向一致。

11.如果流过电容C ＝100μF 的正弦电流i C ＝15.72sin(100πt －45°)A 。

( 11-0571 ) 电力职业技能鉴定考试 《电气试验工（第二版）》高级技师理论题库 一、选择题（共48题） 1. 一个线性电感元件的感抗决定于（ ）。

(A) 电路电压； (B) 电路电流； (C) 自感系数； (D) 自感系数和频率。

答案:D 2. 三相变压器的零序电抗大小与（ ）有关。

(A) 其正序电抗大小； (B) 其负序电抗大小； (C) 变压器导线截面大小； (D) 变压器绕组联结方式及铁心结构。

答案:D 3. 300MW 及以上发电机接地故障电流允许值是（ ）。

(A) 10A ； (B) 3A ； (C) 2A ； (D) 1A 。

答案:D 4. 氧化锌避雷器进行工频参考电压测量时，是以一定的（ ）为参考电流。

(A) 阻性电流有效值； (B) 阻性电流峰值； (C) 全电流有效值； (D) 全电流峰值。

答案:B 5. 对220/110/10kV 三绕组分级绝缘变压器进行空载冲击合闸试验时，变压器必须（ ）。

(A) 220、110kV 侧中性点均接地； (B) 110kV 侧中性点接地； (C) 220kV 侧中性点接地； (D) 中性点与地绝缘。

答案:A 6. 大气过电压作用于中性点直接接地的变压器绕组时，对变压器绕组的（ ）危害最严重。

(A) 主绝缘； (B) 末端匝间绝缘； (C) 首端匝间绝缘； (D) 首端主绝缘。

答案:C 7. 国产600MW 机组冷却方式是（ ）。

(A) 空冷； (B) 双水内冷； (C) 水氢氢； (D) 水水氢。

答案:C单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________答案:A9. 标准雷电冲击电压波是指（）。

(A)波头时间T1=1.2μs，半峰值时间T2=50μs； (B)波头时间T1=250μs，半峰值时间T2=2500μs；(C)波头时间T1=1.5μs，半峰值时间T2=50μs； (D)波头时间T1=250μs，半峰值时间T2=250μs。

国家题库电气试验高级工理论试题及答案四、计算题(每题5分,共36题)1.某一220kV线路，全长L＝57.45km，进行零序阻抗试验时，测得零序电压U0＝516V，零序电流I025A，零序功率P0＝3220W，试计算每相每公里零序阻抗Z0零序电阻R0，零序电抗X0和零序电感L0。

答案:解：每相零序阻抗：每相零序电阻：每相零序电抗：每相零序电感：答：每相零序阻抗为1.078Ω／km，零序电阻为0.269Ω／km，零序电抗1.044Ω／km，零序电感是0.00332H／km。

2.一台SF1-20000／100变压器，连接组标号YN，d11，额定电压U N1／U N2＝110／10.5kV，额定电流I1N／I2N＝105／1100A，零序阻抗试验结构如图D-19所示，测得电压U＝240V,电流I＝13.2A，试计算零序阻抗的标么值Z0。

图D-19答案:解：变压器的基准阻抗Z b1:变压器零序阻抗：零序阻抗标么值：答：变压器零序阻抗的标么值是0.09。

3.单相变压器二次侧额定电压U2N＝220V端子上接有R＝0.316Ω的电阻，若在一次侧端子施加电压，当一次电流I1＝3A时，所加电压U1＝2160V，如图D-20所示，问一次额定电压U1N是多少?假设变压器的电抗及损耗忽略不计。

图D-20答案:解：设一次额定电压为U1N，变压器的变压比：将二次侧电阻R归算到一次侧：则一次侧的电压U1为：所以：答：一次额定电压为10501V。

4.一台KSGJY-100／6的变压器做温升试验，当温度t m＝13℃时，测得一次绕组的直流电阻R1＝2.96Ω，当试验结束时，测得一次绕组的直流电阻R2＝3.88Ω，试计算该绕组的平均温升Δt p。

答案:解：试验结束后绕组的平均温度t p可按下式计算：式中T--常数，对于铜线为235。

绕组的平均温升Δt p＝t p－t m＝90.1－13＝77.1(℃)答：绕组的平均温升为77.1℃。

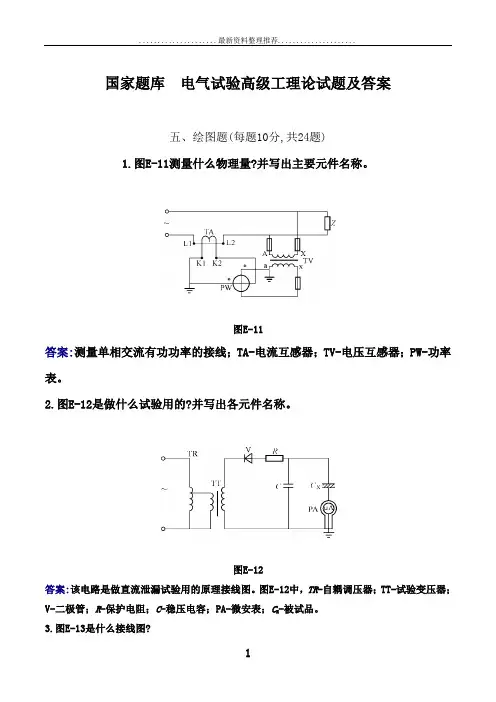

国家题库电气试验高级工理论试题及答案五、绘图题(每题10分,共24题)1.图E-11测量什么物理量?并写出主要元件名称。

图E-11答案:测量单相交流有功功率的接线；TA-电流互感器；TV-电压互感器；PW-功率表。

2.图E-12是做什么试验用的?并写出各元件名称。

图E-12答案:该电路是做直流泄漏试验用的原理接线图。

图E-12中，TR-自耦调压器；TT-试验变压器；V-二极管；R-保护电阻；C-稳压电容；PA-微安表；C X-被试品。

3.图E-13是什么接线图?答案:是用两台全绝缘电压互感器测量三相电压接线图。

图E-134.图E-14接线是什么试验接线?图E-14答案:测量介损的反接线法。

5.图E-15是什么试验项目的接线图?并写出各元件的名称。

图E-15答案:是交流耐压原理接线图。

图E-15中：FU-熔断器；TR-调压器；PV-试验电压表；TT-试验变压器；R1-限流电阻；C X-被试品；R2-限流保护电阻；F-放电间隙；TV-测量用电压互感器。

6.图E-16是什么仪器的原理接线图?图中哪一元件没有注明标号?图E-16答案:是双臂电桥原理接线图。

图中R X与R N之间的r没有标出。

7.用图E-17中(a)、(b)两种接线测量R X的直流电阻，当R X较大时，采用哪种接线?图E-17 电压表-电流表法测量直流电阻(a)电压表前接；(b)电压表后接答案:采用图E-17(a)接线。

8.图E-18接线测量什么物理量?图E-18答案:用两功率表法测量对称三相电路无功功率。

9.图E-19接线测量什么物理量?图E-19答案:用两功率表法加互感器测量三相有功功率。

10.图E-20是什么试验接线?E-P长度是否等于P-C长度?图E-20答案:接地电阻测量仪测量接地电阻的接线。

E-P长度等于P-C长度。

11.图E-21是什么试验接线?X-P长度与X-C长度有何关系?图E-21答案:电压表电流表法测量接地电阻的原理接线。

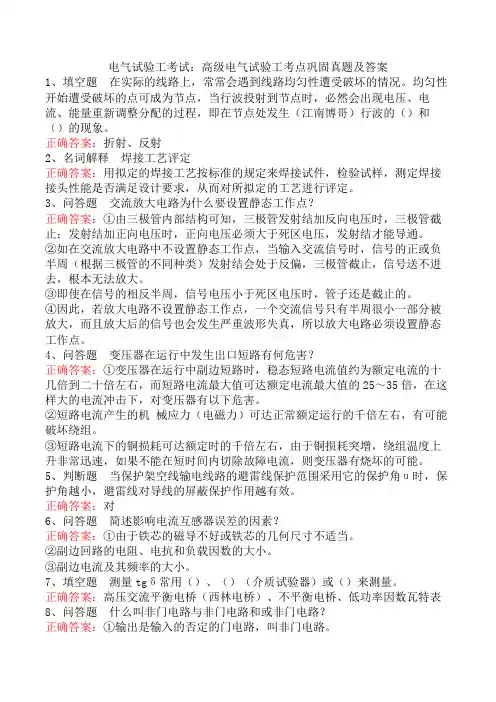

电气试验工考试：高级电气试验工考点巩固真题及答案1、填空题在实际的线路上，常常会遇到线路均匀性遭受破坏的情况。

均匀性开始遭受破坏的点可成为节点，当行波投射到节点时，必然会出现电压、电流、能量重新调整分配的过程，即在节点处发生（江南博哥）行波的（）和（）的现象。

正确答案：折射、反射2、名词解释焊接工艺评定正确答案：用拟定的焊接工艺按标准的规定来焊接试件，检验试样，测定焊接接头性能是否满足设计要求，从而对所拟定的工艺进行评定。

3、问答题交流放大电路为什么要设置静态工作点？正确答案：①由三极管内部结构可知，三极管发射结加反向电压时，三极管截止；发射结加正向电压时，正向电压必须大于死区电压，发射结才能导通。

②如在交流放大电路中不设置静态工作点，当输入交流信号时，信号的正或负半周（根据三极管的不同种类）发射结会处于反偏，三极管截止，信号送不进去，根本无法放大。

③即使在信号的相反半周，信号电压小于死区电压时，管子还是截止的。

④因此，若放大电路不设置静态工作点，一个交流信号只有半周很小一部分被放大，而且放大后的信号也会发生严重波形失真，所以放大电路必须设置静态工作点。

4、问答题变压器在运行中发生出口短路有何危害？正确答案：①变压器在运行中副边短路时，稳态短路电流值约为额定电流的十几倍到二十倍左右，而短路电流最大值可达额定电流最大值的25～35倍，在这样大的电流冲击下，对变压器有以下危害。

②短路电流产生的机械应力（电磁力）可达正常额定运行的千倍左右，有可能破坏绕组。

③短路电流下的铜损耗可达额定时的千倍左右，由于铜损耗突增，绕组温度上升非常迅速，如果不能在短时间内切除故障电流，则变压器有烧坏的可能。

5、判断题当保护架空线输电线路的避雷线保护范围采用它的保护角α时，保护角越小，避雷线对导线的屏蔽保护作用越有效。

正确答案：对6、问答题简述影响电流互感器误差的因素？正确答案：①由于铁芯的磁导不好或铁芯的几何尺寸不适当。

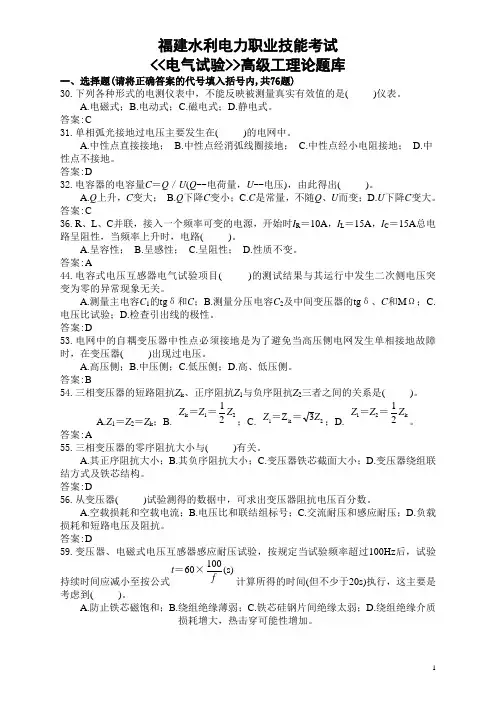

福建水利电力职业技能考试<<电气试验>>高级工理论题库一、选择题(请将正确答案的代号填入括号内,共76题)30.下列各种形式的电测仪表中，不能反映被测量真实有效值的是( )仪表。

A.电磁式；B.电动式；C.磁电式；D.静电式。

答案:C31.单相弧光接地过电压主要发生在( )的电网中。

A.中性点直接接地；B.中性点经消弧线圈接地；C.中性点经小电阻接地；D.中性点不接地。

答案:D32.电容器的电容量C＝Q／U(Q--电荷量，U--电压)，由此得出( )。

A.Q上升，C变大；B.Q下降C变小；C.C是常量，不随Q、U而变；D.U下降C变大。

答案:C36.R、L、C并联，接入一个频率可变的电源，开始时I R＝10A，I L＝15A，I C＝15A总电路呈阻性，当频率上升时，电路( )。

A.呈容性；B.呈感性；C.呈阻性；D.性质不变。

答案:A44.电容式电压互感器电气试验项目( )的测试结果与其运行中发生二次侧电压突变为零的异常现象无关。

A.测量主电容C1的tgδ和C；B.测量分压电容C2及中间变压器的tgδ、C和MΩ；C.电压比试验；D.检查引出线的极性。

答案:D53.电网中的自耦变压器中性点必须接地是为了避免当高压侧电网发生单相接地故障时，在变压器( )出现过电压。

A.高压侧；B.中压侧；C.低压侧；D.高、低压侧。

答案:B54.三相变压器的短路阻抗Z k、正序阻抗Z1与负序阻抗Z2三者之间的关系是( )。

A.Z1＝Z2＝Z k；B. Z Z Zk1212＝＝；C. Z Z1k2Z3＝＝；D.Z Z Z12k12＝＝。

答案:A55.三相变压器的零序阻抗大小与( )有关。

A.其正序阻抗大小；B.其负序阻抗大小；C.变压器铁芯截面大小；D.变压器绕组联结方式及铁芯结构。

答案:D56.从变压器( )试验测得的数据中，可求出变压器阻抗电压百分数。

A.空载损耗和空载电流；B.电压比和联结组标号；C.交流耐压和感应耐压；D.负载损耗和短路电压及阻抗。

( 11-0571 ) 电力职业技能鉴定考试 《电气试验工（第二版）》高级技师理论题库 一、选择题（共48题） 1. 一个线性电感元件的感抗决定于（ ）。

(A) 电路电压； (B) 电路电流； (C) 自感系数； (D) 自感系数和频率。

答案:D 2. 三相变压器的零序电抗大小与（ ）有关。

(A) 其正序电抗大小； (B) 其负序电抗大小； (C) 变压器导线截面大小； (D) 变压器绕组联结方式及铁心结构。

答案:D 3. 300MW 及以上发电机接地故障电流允许值是（ ）。

(A) 10A ； (B) 3A ； (C) 2A ； (D) 1A 。

答案:D 4. 氧化锌避雷器进行工频参考电压测量时，是以一定的（ ）为参考电流。

(A) 阻性电流有效值； (B) 阻性电流峰值； (C) 全电流有效值； (D) 全电流峰值。

答案:B 5. 对220/110/10kV 三绕组分级绝缘变压器进行空载冲击合闸试验时，变压器必须（ ）。

(A) 220、110kV 侧中性点均接地； (B) 110kV 侧中性点接地； (C) 220kV 侧中性点接地； (D) 中性点与地绝缘。

答案:A 6. 大气过电压作用于中性点直接接地的变压器绕组时，对变压器绕组的（ ）危害最严重。

(A) 主绝缘； (B) 末端匝间绝缘； (C) 首端匝间绝缘； (D) 首端主绝缘。

答案:C 7. 国产600MW 机组冷却方式是（ ）。

(A) 空冷； (B) 双水内冷； (C) 水氢氢； (D) 水水氢。

答案:C单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________答案:A9. 标准雷电冲击电压波是指（）。

(A)波头时间T1=1.2μs，半峰值时间T2=50μs； (B)波头时间T1=250μs，半峰值时间T2=2500μs；(C)波头时间T1=1.5μs，半峰值时间T2=50μs； (D)波头时间T1=250μs，半峰值时间T2=250μs。

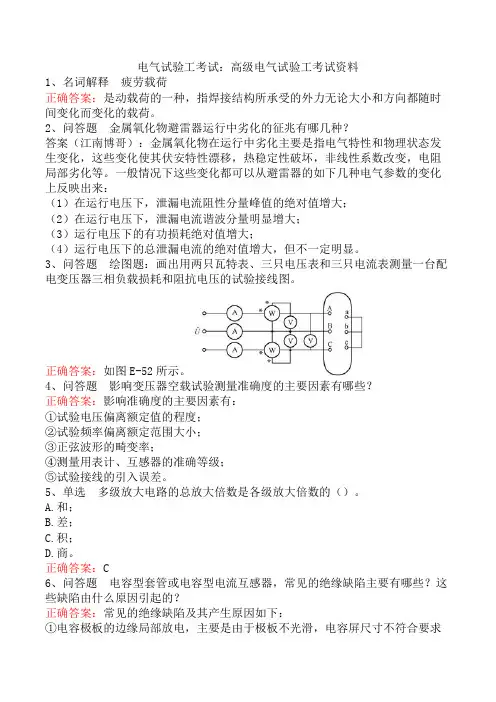

电气试验工考试：高级电气试验工考试资料1、名词解释疲劳载荷正确答案：是动载荷的一种，指焊接结构所承受的外力无论大小和方向都随时间变化而变化的载荷。

2、问答题金属氧化物避雷器运行中劣化的征兆有哪几种？答案（江南博哥）：金属氧化物在运行中劣化主要是指电气特性和物理状态发生变化，这些变化使其伏安特性漂移，热稳定性破坏，非线性系数改变，电阻局部劣化等。

一般情况下这些变化都可以从避雷器的如下几种电气参数的变化上反映出来：（1）在运行电压下，泄漏电流阻性分量峰值的绝对值增大；（2）在运行电压下，泄漏电流谐波分量明显增大；（3）运行电压下的有功损耗绝对值增大；（4）运行电压下的总泄漏电流的绝对值增大，但不一定明显。

3、问答题绘图题：画出用两只瓦特表、三只电压表和三只电流表测量一台配电变压器三相负载损耗和阻抗电压的试验接线图。

正确答案：如图E-52所示。

4、问答题影响变压器空载试验测量准确度的主要因素有哪些？正确答案：影响准确度的主要因素有：①试验电压偏离额定值的程度；②试验频率偏离额定范围大小；③正弦波形的畸变率；④测量用表计、互感器的准确等级；⑤试验接线的引入误差。

5、单选多级放大电路的总放大倍数是各级放大倍数的（）。

A.和；B.差；C.积；D.商。

正确答案：C6、问答题电容型套管或电容型电流互感器，常见的绝缘缺陷主要有哪些？这些缺陷由什么原因引起的？正确答案：常见的绝缘缺陷及其产生原因如下：①电容极板的边缘局部放电，主要是由于极板不光滑，电容屏尺寸不符合要求引起；②绝缘不均匀产生局部放电，原因是制造或检修过程中真空干燥不彻底，残存气泡；③端部密封不严，进水受潮；④热老化。

7、单选任何一个（）网络电路，可以用一个等效电压源来代替。

A.有源B.线性C.有源二端线性D.无源二端线性正确答案：C8、填空题变压器的内部保护包括两个思想：（）和（）。

正确答案：减弱振荡、使绕组的绝缘结构与过电压的分布状况相适应9、问答?绘图题：图E-61（a）为绝缘并联等值电路，画出其相量图。

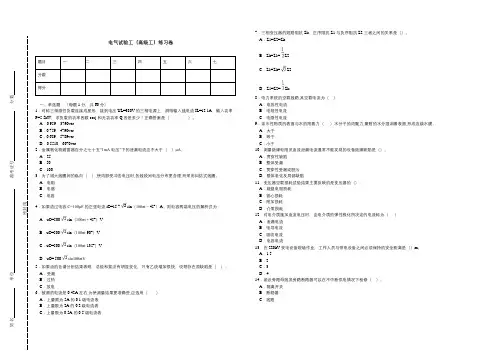

电气试验工（高级工）练习卷一、单选题（每题1分，共60分）1．对称三相感性负载连接成星形，接到电压UL=380V的三相电源上，测得输入线电流IL=12.1A，输入功率P=5.5kW，求负载的功率因数cosj和无功功率Q各是多少？正确答案是（）。

A．0.959，3790varB．0.759，4790varC．0.689，5789varD．0.5510，6670var2．金属氧化物避雷器百分之七十五“1mA电压”下的泄漏电流应不大于（）μA。

A．25B．50C．1003．为了增大线圈间的纵向（）,使内部受冲击电压时,各线段间电压分布更含理,而采用纠结式线圈。

A．电阻B．电感C．电容4．如果流过电容C=100μF的正弦电流iC=15.7sin（100πt－45°）A。

则电容两端电压的解析式为A．uC=500sin（100πt＋45°）VB．uC=500sin（100πt-90°）VC．uC=500sin（100πt-135°）VD．uC= 500sin100πtV5．如果油的色谱分析结果表明，总烃和氢没有明显变化，只有乙炔增加很快，说明存在原缺陷是（）。

A．受潮B．过热C．放电6．被测的电流是0.42A左右,为使测量结果更准确些,应选用（）.A．上量限为5A的0.1级电流表B．上量限为2A的0.2级电流表C．上量限为0.5A的0.5级电流表7．三相变压器的短路阻抗Zk、正序阻抗Z1与负序阻抗Z2三者之间的关系是（）。

A．Z1=Z2=ZkB．Zk=Z1=Z2C．Z1=Zk=Z2D．Z1=Z2=Zk8．电力系统的空载线路,其空载电流为（）A．电容性电流B．电阻性电流C．电感性电流9．亲水性物质的表面与水的附着力（）水分子的内聚力,聚附的水分湿润着表面,形成连续水膜。

A．大于B．等于C．小于10．测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是（）。

A．贯穿性缺陷B．整体受潮C．贯穿性受潮或脏污D．整体老化及局部缺陷11．变压器空载损耗试验结果主要反映的是变压器的（）。

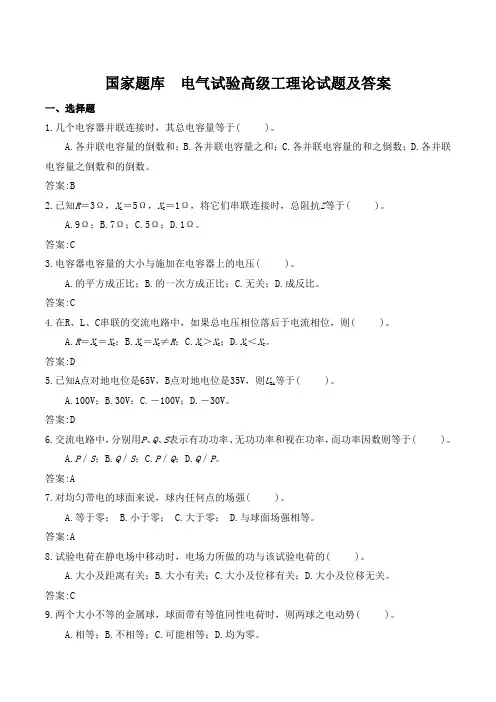

国家题库电气试验高级工理论试题及答案一、选择题1.几个电容器并联连接时，其总电容量等于( )。

A.各并联电容量的倒数和；B.各并联电容量之和；C.各并联电容量的和之倒数；D.各并联电容量之倒数和的倒数。

答案:B2.已知R＝3Ω，X L＝5Ω，X C＝1Ω，将它们串联连接时，总阻抗Z等于( )。

A.9Ω；B.7Ω；C.5Ω；D.1Ω。

答案:C3.电容器电容量的大小与施加在电容器上的电压( )。

A.的平方成正比；B.的一次方成正比；C.无关；D.成反比。

答案:C4.在R、L、C串联的交流电路中，如果总电压相位落后于电流相位，则( )。

A.R＝X L＝X C；B.X L＝X C≠R；C.X L＞X C；D.X L＜X C。

答案:D5.已知A点对地电位是65V，B点对地电位是35V，则U BA等于( )。

A.100V；B.30V；C.－100V；D.－30V。

答案:D6.交流电路中，分别用P、Q、S表示有功功率、无功功率和视在功率，而功率因数则等于( )。

A.P／S；B.Q／S；C.P／Q；D.Q／P。

答案:A7.对均匀带电的球面来说，球内任何点的场强( )。

A.等于零；B.小于零；C.大于零；D.与球面场强相等。

答案:A8.试验电荷在静电场中移动时，电场力所做的功与该试验电荷的( )。

A.大小及距离有关；B.大小有关；C.大小及位移有关；D.大小及位移无关。

答案:C9.两个大小不等的金属球，球面带有等值同性电荷时，则两球之电动势( )。

A.相等；B.不相等；C.可能相等；D.均为零。

答案:B10.在电路计算中，电流的参考方向通常是( )。

A.任意选定的；B.由正极指向负极；C.由负极指向正极；D.与实际的电流方向一致。

答案:A11.如果流过电容C＝100μF的正弦电流i C＝15.72sin(100πt－45°)A。

则电容两端电压的解析式为( )。

A.u C＝5002sin(100πt＋45°)V；B.u C＝5002sin(100πt－90°)V；C.u C＝5002sin(100πt－135°)V；D.u C＝5002sin100πt V。

(11-057)电力职业技能鉴定考试 《电气试验工》高级技师理论试卷注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有3道大题，满分245分，考试时间120分钟。

一、简答题（请填写答案，每题5分，共3题）1. Lb1C4055 答案:顾名思义，在线检测就是在电力系统运行设备不停电的情况下，进行实时检测，检测内容包括绝缘、过电压及污秽等参数。

实际上看，在线检测有以下三种形式：(1)被试设备在线。

20世纪60年代就开始的带电测试或叫不停电试验就是这种情况。

当时， 试验项目和试验设备都和停电预试是相同的。

只是有的设备开展某些项目要对设备做些小的改动，如垫绝缘等。

后来发展起来的色谱分析和红外检测等非电量测试也属于这种情况，我们可以叫它半在线。

(2)被试设备和部分测试装置在线。

这种情况实际上就是要装传感器，大多数是电气量传感器，装在被试设备或元件的接地引下线上。

此外还有装热敏元件的、装气敏元件的，都属于信息传感器。

传感器在线后，定期或不定期地用携带式仪器检测传感器的输出信息，有类似巡视和监测的含义，可以叫四分之三在线。

(3)将各在线传感器的输出信息，经过电缆(有的还先将信息放大)送入一台作为中央控制的专用仪器(一般都带微电脑)，进行分析处理，连续地监测被监测的高压电气设备，这种全部预定的被试设备和监测设备始终在生产线上一同运行，这可叫全在线。

2. Jd1C4082 答案:对测量仪器系统的一般要求有以下3种：(1)有足够的增益，这样才能将测量阻抗的信号放大到足够大； (2)仪器噪声要小，这样才不至于使放电信号淹没在噪声中； (3)仪器的通频带要可选择，可以根据不同测量对象选择带通。

常见干扰有：(1)高压测量回路干扰； (2)电源侧侵入的干扰；(3)高压带电部位接触不良引起的干扰；(4)试区高压电场作用范围内金属物处于悬浮电位或接地不良的干扰； (5)空间电磁波干扰，包括电台、高频设备的干扰等； (6)地中零序电流从入地端进入局部放电测量仪器带来的干扰。

电气试验工考试：高级电气试验工必看题库知识点真题及答案1、名词解释再结晶区正确答案：这个区是指焊接时最高温度从450～500℃至AＣ１点温度之间范围内的母材金属，在焊接前受到塑性变形才会在此时发生铁素体晶粒的再结晶过程（江南博哥）。

2、填空题测量tgδ常用（）、（）（介质试验器）或（）来测量。

正确答案：高压交流平衡电桥（西林电桥）、不平衡电桥、低功率因数瓦特表3、问答题通常把绝缘电阻、泄漏电流、介损tgδ、油的化学性能等的试验叫作绝缘的予防性试验，试说明这些试验项目可以发现的绝缘缺陷的类型。

正确答案：予防性绝缘试验，主要可发现以下缺陷：①进水受潮；②穿透性裂纹；③老化变质；④严重局部缺陷；⑤绝缘油性能不良；⑥过热故障；⑦设备内部火花放电或严重局部放电。

4、判断题电气设备绝缘预防性试验主要是对各种电气设备的绝缘定期进行检查和监督，以便及早发现绝缘缺陷，及时更换或修复，防患于未然。

正确答案：对5、单选不管三相变压器绕组的连接方法怎样变化，但最终原、副边间对应线电压的相位差却只有（）种不同情况。

A.3B.6C.9D.12正确答案：D6、填空题电力系统中的接地可分为（）、（）、（）三类。

正确答案：工作接地、保护接地、防雷接地7、问答题什么叫电动机的制动控制？采用制动控制有什么好处？正确答案：①能使电动机在切断电源后，迅速停车的措施称为制动控制。

②线路上采用制动控制后，能缩短停车时间，定位准确、满足生产工艺要求。

8、问答题一交流电源设备，容量10kVA，如果带一功率因数0.6，功率为8KW 的感性负载，电源是否过载？如果过载有什么办法可以解决吗？正确答案：①由于电路功率因数低，电源实际向负载提供的功率（有功）为：P ＝Scosφ＝10³0.6＝6（KW）如果带8KW的负载，显然是过载了。

②解决的办法是在感性负载两端并联一个数值相当的电容器，使电路的功率因数大于8/10＝0.8，电源就不会过载了。

电气试验工（高级工）练习卷一、单选题（每题1分，共60分）1．万用表表头通常采用具有较高灵敏度的（）形式.A．电磁系B．磁电系C．电动系2．在下列烃类化合物中，抗氧化能力最强的是（）。

A．环烷烃B．芳香烃C．烷烃D．烯烃3．测量介损tgδ和测量绝缘电阻一样，试品的表面泄漏对测量结果有一定影响，并且（）。

A．试品电容量较大，影响较小B．试品电容量较大，影响较大C．与试品电容量无关4．有4个容量为10μF，耐压为10V的电容器，为提高耐压，应采取（）接方法。

A．串B．两两并起来再串C．并D．两两串起来再并5．下列各种形式的电测仪表中，不能反映被测量真实有效值的是（）仪表。

A．电磁式B．电动式C．磁电式D．静电式6．力的三要素是指力的大小、方向和（）。

A．强度B．单位C．合成D．作用点7．一台SFL1-10000/110的变压器，铭牌标有：P0=14kW，Pk=72kW，YNd11，试求当该变压器供给b=90%额定负载且其功率因数cosj为0.9（滞后）时的效率h。

正确答案是（）。

A．99%B．95%C．93%D．90%8．为了测量变压器在温升试验中的铁心温度，将一铜线圈埋入铁心表面温度t1=16℃时，该线圈电阻R1=20.1W，当温升试验结束时，测得该线圈电阻R2=25.14W，试计算铁心的温升Dt是多少（T为常数，对于铜绕组为235）？正确答案是（）。

A．62.9℃B．78.9℃C．52.5℃D．36.8℃9．下列不属于变压器油化学特性的性能是（）。

A．成分特性B．中和值C．氧化稳定性D．凝固点10．采用未端屏蔽法测量串级式电压互感器的介损tgδ时，其值主要是反映（）.A．全部绕组的绝缘状态B．1／2绕组的状态C．1／4绕组的绝缘状态D．只反映下部铁心的高压绕组，即110KV级1／2、220KV级1／4的绝缘状态11．QS1交流电桥测量tgδ%值时现场无电磁干扰，但所测数值偏小，有时会出现“－tgδ”%值，这是因为（）。

电气试验工考试：高级电气试验工考试答案四1、问答题在现场测量小电容量试品的介损tgδ值时，使测量结果引入诸多误差的外界因素主要指哪些？正确答案：引入误差的主要因素有：①表面污湿；②电场干扰、磁场干扰；③试（江南博哥）验引线设置不当；④气体条件；⑤周围杂物等。

2、问答题不对称负载作星形联接时，为什么必须有中线？正确答案：①中线的作用是保证不对称负载的相电压对称。

②因为没有中线时，如果负载不对称，各相负载两端相电压的大小，由负载阻抗的大小而定，有的相电压可能高于负载的额定电压，有的相电压又可能低于负载额定电压，造成负载无法正常工作，甚至使负载损坏。

③因此负载不对称时必须保证中线的可靠联接，最好用机械强度大的钢线作中线，而决不允许在中线上安装开关或保险丝。

3、名词解释工作应力正确答案：工作焊缝所承受的应力。

4、问答题测量变压器局部放电有何意义?正确答案：许多变压器的损坏，不仅是由于大气过电压和操作过电压作用的结果，也是由于多次短路冲击的积累效应和长期工频电压下局部放电造成的。

绝缘介质的局部放电虽然放电能量小，但由于它长时间存在，对绝缘材料产生破坏作用，最终会导致绝缘击穿。

为了能使110kV及以上电压等级的变压器安全运行，进行局部放电试验是必要的。

5、问答?图E-19接线测量什么物理量？正确答案：用两功率表法加互感器测量三相有功功率。

6、名词解释冷作公差正确答案：经冷作加工产品的基本尺寸和几何形状允许的最大变动量。

7、问答题变压器缺油的原因有哪些？正确答案：①变压器运行中，长期漏油；②变压器油阀门关闭不严漏油；③变压器出现假油位未及时发现；④经常取油样而未及时补油。

8、问答题说明局部放电超声定位的原理？正确答案：①当设备内部有局部放电时，必然伴有超声波信号发放。

②现场通过多个超声探头测得的放电超声信号与电测所得的放电信号的时间差，计算出放电点距离超声探头距离。

③以该超声探头为球心相应的距离为半径作球面，三个球面相交得一交点，即可求得放电点的几何位置。

(11－057)电力职业技能考试<<电气试验>>高级工理论试卷一、选择题(请将正确答案的代号填入括号内,每题1分,共76题) 1(La3A1030).几个电容器并联连接时，其总电容量等于( )。

A.各并联电容量的倒数和；B.各并联电容量之和；C.各并联电容量的和之倒数；D.各并联电容量之倒数和的倒数。

答案:B2(La3A1031).已知R ＝3Ω，X L ＝5Ω，X C ＝1Ω，将它们串联连接时，总阻抗Z 等于( )。

A.9Ω；B.7Ω；C.5Ω；D.1Ω。

答案:C3(La3A2032).电容器电容量的大小与施加在电容器上的电压( )。

A.的平方成正比；B.的一次方成正比；C.无关；D.成反比。

答案:C4(La3A2033).在R 、L 、C 串联的交流电路中，如果总电压相位落后于电流相位，则( )。

A.R ＝X L ＝X C ；B.X L ＝X C ≠R ；C.X L ＞X C ；D.X L ＜X C 。

答案:D5(La3A2034).已知A 点对地电位是65V ，B 点对地电位是35V ，则U BA 等于( )。

A.100V ；B.30V ；C.－100V ；D.－30V 。

答案:D6(La3A3035).交流电路中，分别用P 、Q 、S 表示有功功率、无功功率和视在功率，而功率因数则等于( )。

A.P ／S ；B.Q ／S ；C.P ／Q ；D.Q ／P 。

答案:A7(La3A3036).对均匀带电的球面来说，球内任何点的场强( )。

A.等于零； B.小于零； C.大于零； D.与球面场强相等。

答案:A8(La3A3037).试验电荷在静电场中移动时，电场力所做的功与该试验电荷的( )。

A.大小及距离有关；B.大小有关；C.大小及位移有关；D.大小及位移无关。

答案:C9(La3A3038).两个大小不等的金属球，球面带有等值同性电荷时，则两球之电动势( )。

高级电工实践试题及答案一、单选题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为：A. 电阻B. 电导C. 电势D. 电抗答案：A2. 以下哪种电气设备不是保护电器？A. 熔断器B. 继电器C. 断路器D. 过载保护器答案：B3. 交流电的瞬时值表达式为 \( i(t) = 10\sin(100\pi t + \frac{\pi}{3}) \)，其最大值是：A. 10AB. 20AC. 5AD. 15A答案：B4. 在三相交流电路中，星型连接的线电流与相电流的关系是：A. 相等B. 线电流是相电流的 \(\sqrt{3}\) 倍C. 线电流是相电流的一半D. 相电流是线电流的 \(\sqrt{3}\) 倍答案：D5. 以下哪种材料不适合作为绝缘材料？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C6. 电路的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A7. 以下哪种继电器不是时间继电器？A. 热继电器B. 电磁继电器C. 定时继电器D. 延时继电器答案：B8. 电流互感器的作用是：A. 隔离高压B. 降低电流C. 隔离低压D. 降低电压答案：B9. 变压器的变压比是指：A. 原边电压与副边电压的比值B. 原边电流与副边电流的比值C. 原边电阻与副边电阻的比值D. 原边功率与副边功率的比值答案：A10. 在直流电路中，电阻R与电流I和电压V之间的关系是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：A二、多选题（每题3分，共15分）1. 以下哪些因素会影响电路的功率因数？A. 电路中的电阻B. 电路中的电感C. 电路中的电容D. 电路中的电流答案：ABC2. 电气设备中，以下哪些属于过载保护？A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：ABD3. 以下哪些设备可以用于测量交流电流？A. 电流表B. 电压表C. 万用表D. 钳形电流表答案：ACD4. 以下哪些措施可以提高电气设备的安全性？A. 使用合适的保险丝B. 定期检查设备C. 使用合格的绝缘材料D. 避免过载操作答案：ABCD5. 以下哪些因素会影响变压器的效率？A. 铁损B. 铜损C. 负载电流D. 环境温度答案：ABD三、判断题（每题1分，共10分）1. 交流电的频率越高，其波形越平缓。
