《电气试验工(第二版)》中级工技能试题库

电气试验工考试：中级电气试验工题库1、问答题电力变压器装有哪些继电保护装置？正确答案：（1）电力变压器装设的主保护有：①瓦斯保护（反应变压器本体内部故障）；②差动保护（反应变压器各侧电流互感器以内的故障）。

（江南博哥）（2）电力变压器装设的后备保护有：①复合电压闭锁过电流保护；②负序电流保护；③低阻抗保护；④零序过电流保护；⑤零序过电压保护；⑥过负荷保护；⑦超温、超压保护；⑧冷却系统保护；⑨其他专门保护。

具体装设那种保护，要按照继电保护规程、规定，视变压器的容量、电压在电网中的作用而合理选配。

2、单选有n个试品的介质损耗因数分别为tgδ1、tgδ2、tgδ3、……、tg δn，若将它们并联在一起测得的总tgδ值必为tgδ1、……、tgδn中的（）。

A.最大值；B.最小值；C.平均值；D.某介于最大值与最小值之间的值。

正确答案：D3、单选已知R＝3Ω，XL＝15Ω，XC＝11Ω，将它们串联时，总阻抗Z等于（）。

A.29Ω；B.7Ω；C.5Ω；D.3Ω。

正确答案：C4、问答?如图D-12分压器电路中，在开关S闭合的情况下，滑动触头在位置a 时输出电压Uex是多少伏？在位置b时输出电压Uex是多少伏？在中点c时输出电压Uex是多少伏？正确答案：解：滑动触头在位置a时，输出电压Uex＝10V；在位置b时，输出电压Uex＝0V，在位置c时，输出电压：答：滑动触头在位置a时输出电压是10V，在位置b时输出电压是0V，在中点c 时输出电压是4.44V。

5、单选直流单臂电桥主要用来测量（）左右的中值电阻。

A.1Ω～10MΩ；B.1Ω～100MΩ；C.10Ω～100MΩ；D.100MΩ～1000MΩ。

正确答案：A6、问答题什么叫变压器的接线组别，测量变压器的接线组别有何要求?正确答案：变压器的接线组别是变压器的一次和二次电压（或电流）的相位差，它按照一、二次线圈的绕向，首尾端标号，连接的方式而定，并以时钟针型式排列为0～11共12个组别。

电气试验专业职业技能鉴定考试题（中级工） 注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。

3．本份试卷共6道大题，满分112分，考试时间120分钟。

一、单选题 （本大题共有22道试题，合计22分） 1、对均匀带电的球面来说,球面内任何点的场强( ) A:等于0; B:小于0; C:大于0 答:(A) 2、叠加原理适用于( )电路。

A:所有; B:线性; C:非线性 答:(B) 3、1号机转子大修时的直流电阻与初次结果相比较,差别不超过( )。

A:1％; B:2％; C:1.5％ 答:(B) 4、用万用表判别二极管的极性时,应使用万用表的( )档。

A:电压; B:电流; C:欧姆 答:(C) 5、在电介质上施加直流电压后,电介质的弹性极化所决定的电流称为 ( )。

A:电导电流; B:电容电流; C:吸收电流 答:(B) 6、变压器铁芯应在( )情况下运行。

A:一点接地; B:两点接地; C:多点接地 答:(A) 7、隔离开关的主要作用是( )。

A:进行倒闸操作; B:切断电气设备; C:使检修设备和带电设备隔离 答:(C) 8、绝缘试验时,tg δ随温度的增加而( )。

A:增加; B:不变; C:减小 答:(A) 9、采用QS1电桥测量220kVPT 支架介损tg δ值时,可选择的接线方法是 ( )。

A:自激法; B:末端加压法 ; C:末端屏蔽法 答:(C) 10、测量发电机转子绕组绝缘电阻时,兆欧表火线接于转子滑环上,地 线接于( )。

A:机座上; B:转子轴上; C:电机外壳上 答:(B) 11、独立避雷针的接地电阻值一般不大于( )。

A:0.5Ω; B:5Ω; C:10Ω 答:(C) 12、•我厂补给水变大修后高压侧交流耐压试验电压值为( )。

A:35kV; B:30kV; C:25kV 答:(B) 13、避雷器与被保护设备的距离,就保护效果来说( ) A:越远越好; B:越近越好 ; C:符合安规要求 答:(B) 14、在接地体径向地面上,水平距离为( )米的两点间称跨步电压。

电气试验题库（中级工）一、选择题1、将一根电阻等于R的均匀导线，对折起来并联使用时，则电阻变为（）。

（A）R/4；（B）R/2；（C）R；（D）2R。

答案：A2、阻值分别为R和2R的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（）倍。

（A）1；（B）1/2；（C）2；（D）1/3。

答案：B3、单相半波整流电路中流过二极管的正向电流的平均值与流过负载的电流平均值的关系为（）。

（A）两者相等；（B）前者小于后者；（C）前者大于后者；（D）前者等于后者的1/2。

答案：A4、磁电式微安表使用后应将其两个接线端子（）。

（A）开路；（B）接地；（C）接壳；（D）用导线短接。

答案：D5、某单相变压器的一、二次绕组匝数之比等于25。

二次侧额定电压是400V。

则一次侧额定电压是（）。

（A）10000V；（B）20000V；（C）6000V；（D）3300V。

答案：A6、普通万用表的交流档，测量机构反映的是（）。

（A）有效值，定度也按有效值；（B）平均值，定度是按正弦波的有效值；（C）平均值，定度也按平均值；（D）峰值，定度也按峰值。

答案：B7、高压绝缘试验中，要求直流试验电压在输出工作电流下，其电压的脉动因数应小于（）。

（A）1％；（B）3％；（C）5％；（D）10％。

答案：B8、直流试验电压值指的是直流电压的（）。

（A）算术平均值；（B）最大值；（C）最小值；（D）峰值。

答案：A9、运行中的变压器铁芯允许（）。

（A）一点接地；（B）两点接地；（C）多点接地；（D）不接地。

答案：A10、试品电容量约为15000pF，当用10kVQS1型西林电桥测量其tgδ及C时，电桥分流器档位宜设置在（）档。

（A）0.01：（B）0.025；（C）0.06；（D）0.15。

答案：C11、试品绝缘表面脏污、受潮，在试验电压下产生表面泄漏电流，对试品tgδ和C测量结果的影响程度是（）。

（A）试品电容量越大，影响越大；（B）试品电容量越小，影响越小；（C）试品电容量越小，影响越大；（D）与试品电容量的大小无关。

写给同行们的话：每隔几年的技能鉴定总是让人很头疼，不考吧，人资上催，考吧，待遇又不增加，万一不过还要扣钱，工人难作啊！！！电气试验技能鉴定考试书已经出第二版了，和以前的变化不是很大，除了高级技师题库增加较多外，其它等级变化不大。

借助电子版的题库，同志们看题应该更方便一些，希望大家好好学习，天天向上，早日成为高技。

当然了，上了管理岗就不用考这个了，呵呵，大家一起努力！！！！！( 11-0571 )电力职业技能鉴定考试 《电气试验工（第二版）》中级工技能试卷注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分252分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共54题）1. 异步电动机转子的转速与旋转磁场的关系是（ ）。

(A) 转子转速小于磁场转速； (B) 转子转速大于磁场转速； (C) 转子转速等于磁场转速； (D) 转子转速与磁场转速无关。

答案:A2. 控制三相异步电动机正、反转是通过改变（ ）实现的。

(A) 电流大小； (B) 电流方向； (C) 电动机结构； (D) 电源相序。

答案:D3. 对GIS 进行耐压试验，不允许使用（ ）。

(A) 正弦交流电压； (B) 雷电冲击电压； (C) 操作冲击电压； (D) 直流电压。

答案:D4. 额定电压为110kV 及以下的油浸式变压器，电抗器及消弧线圈应在充满合格油，静置一定时间后，方可进行耐压试验。

其静置时间如无制造厂规定，则应是（ ）。

(A) ≥6h ； (B) ≥12h ； (C) ≥24h ； (D) ≥48h 。

答案:C5. 若设备组件之一的绝缘试验值为tan δ1=5%，C 1=250pF ；而设备其余部分绝缘试验值为tan δ2=0.4%，C 2=10000pF ，则设备整体绝缘试验时，其总的tan δ值与（ ）接近。

(A) 0.3%； (B) 0.5%； (C) 4.5%； (D) 2.7%。

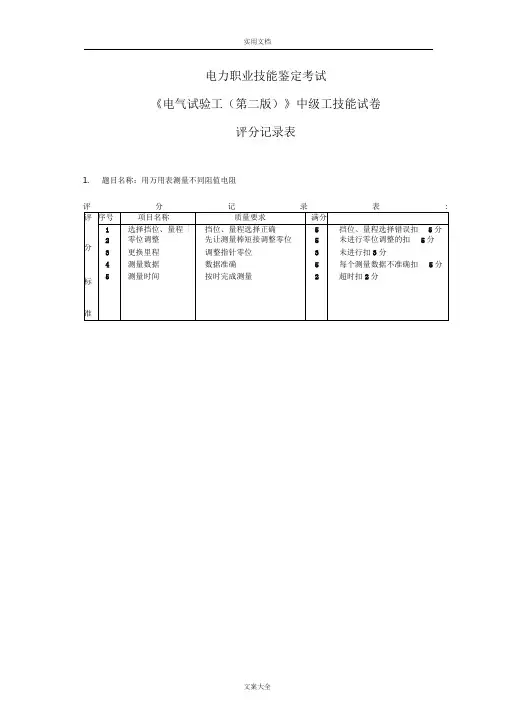

电力职业技能鉴定考试《电气试验工（第二版）》中级工技能试卷评分记录表1.题目名称：用万用表测量不同阻值电阻评分记录表：2.题目名称：测量变压器绕组的绝缘电阻和吸收比评分记录表：3.题目名称：配电变压器交流耐压试验评分记录表：4.题目名称：电力电容器电容量测量评分记录表：5.题目名称：测量氧化锌避雷器75%直流1mA电压下的泄漏电流评分记录表：6.题目名称：10kV电压互感器的伏安特性曲线测量评分记录表：7.题目名称：测量110kV油浸式电流互感器介质损耗因数评分记录表：8.题目名称：测量110kV电容套管的介质损耗因数值评分记录表：9.题目名称：断路器分合闸时间的测定评分记录表：10.题目名称：电流互感器的励磁特性试验评分记录表：11.题目名称：110kV隔离开关主回路电阻测量评分记录表：12.题目名称：变电所地网接地电阻测试（以模拟操作方式演示）评分记录表：13.题目名称：对10kV双母线进行核相工作评分记录表：14.题目名称：运行中带电监测避雷器工频电导（或泄漏）电流的全电流和阻抗电流分量评分记录表：15.题目名称：变压器空载试验设备准备及接线评分记录表：16.题目名称：发电机定子绕组工频谐振耐压试验评分记录表：17.题目名称：三相电力变压器的变比测试评分记录表：18.题目名称：绝缘油tand 测量评分记录表：19.题目名称：110kV三相三绕组电力变压器进行直流泄漏试验评分记录表：20.题目名称：测量串级式电压互感器支架介质损耗评分记录表：21.题目名称：采用直流脉冲放电寻找电缆非金属性接地点评分记录表：22.题目名称：电力电缆泄漏电流及直流耐压试验评分记录表：23.题目名称：采用直流感应法测量Yyn0配电变压器连接组别评分记录表：24.题目名称：有串联间隙的氧化锌避雷器工频放电试验评分记录表：。

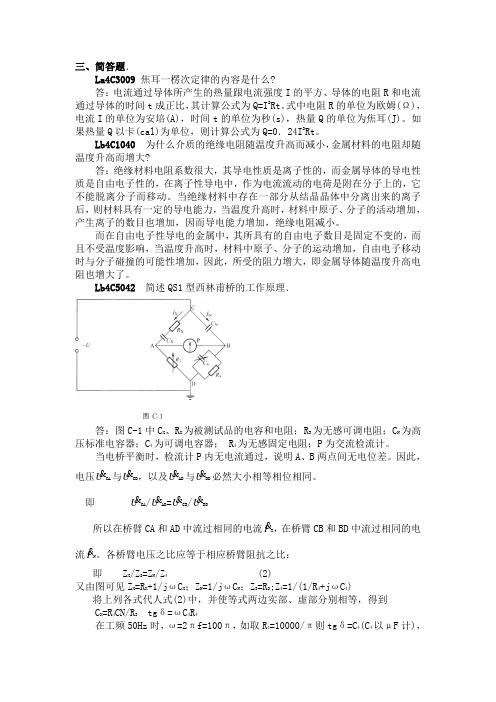

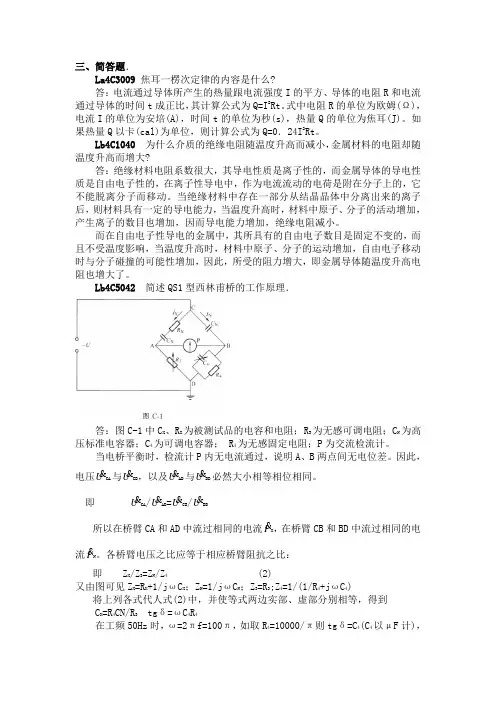

三、简答题．La4C3009 焦耳一楞次定律的内容是什么?答：电流通过导体所产生的热量跟电流强度I 的平方、导体的电阻R 和电流通过导体的时间t 成正比，其计算公式为Q=I 2Rt 。

式中电阻R 的单位为欧姆(Ω)，电流I 的单位为安培(A)，时间t 的单位为秒(s)，热量Q 的单位为焦耳(J)。

如果热量Q 以卡(cal)为单位，则计算公式为Q=0．24I 2Rt 。

Lb4C1040 为什么介质的绝缘电阻随温度升高而减小，金属材料的电阻却随温度升高而增大?答：绝缘材料电阻系数很大，其导电性质是离子性的，而金属导体的导电性质是自由电子性的，在离子性导电中，作为电流流动的电荷是附在分子上的，它不能脱离分子而移动。

当绝缘材料中存在一部分从结晶晶体中分离出来的离子后，则材料具有一定的导电能力，当温度升高时，材料中原子、分子的活动增加，产生离子的数目也增加，因而导电能力增加，绝缘电阻减小。

而在自由电子性导电的金属中，其所具有的自由电子数目是固定不变的，而且不受温度影响，当温度升高时，材料中原子、分子的运动增加，自由电子移动时与分子碰撞的可能性增加，因此，所受的阻力增大，即金属导体随温度升高电阻也增大了。

Lb4C5042 简述QS1型西林甫桥的工作原理．答：图C-1中C X 、R X 为被测试品的电容和电阻；R 3为无感可调电阻；C N 为高压标准电容器；C 4为可调电容器； R 4为无感固定电阻；P 为交流检流计。

当电桥平衡时，检流计P 内无电流通过，说明A 、B 两点间无电位差。

因此，电压UCA 与U CB ，以及U AD 与U BD 必然大小相等相位相同。

即 UCA /U AD =U CB /U BD 所以在桥臂CA 和AD 中流过相同的电流I X ，在桥臂CB 和BD 中流过相同的电流I N 。

各桥臂电压之比应等于相应桥臂阻抗之比：即 Z X /Z 3=Z N /Z 4 (2)又由图可见Z X =R X +1/j ωC X ；Z N =1/j ωC N ；Z 3=R 3;Z 4=1/(1/R 4+j ωC 4)将上列各式代人式(2)中，并使等式两边实部、虚部分别相等，得到C X =R 4CN/R 3 tg δ=ωC 4R 4在工频50Hz 时，ω=2πf=100π，如取R 4=10000/π则tg δ=C 4(C 4以μF 计)，此时电桥中C的微法数经刻度转换就是被试品的tgδ值，可直接从电桥面板上4数值上读得。

（11-0571 )电力职业技能鉴定考试《电气试验工（第二版)》中级工理论题库一、选择题（共107题）1。

将一根电阻等于R的均匀导线,对折起来并联使用时，则电阻变为（）。

（A）R/4; (B）R/2; (C）R；（D) 2R。

答案:A2。

阻值分别为R和2R的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的()倍.(A) 1；（B) 1/2； (C）2； (D）1/3.答案：B3。

阻值分别为R和2R的两只电阻并联后接入电路,则阻值小的电阻发热量是阻值大的电阻发热量的()倍.(A）2； (B）4; (C）1/2；（D）1/3。

答案：A4. 三个阻值相等的电阻串联时的总电阻是并联时总电阻的()。

（A）6倍；（B）9倍； (C) 3倍；（D）12倍。

答案：B5. 导体切割磁力线时,其产生感应电动势的大小与磁场的磁感应强度(）.（A）的平方成正比；（B）的一次方成正比； (C)的大小无关；（D）成反比。

答案：B6. 载流导体在磁场中所受力的大小与导体有效长度（）。

（A）的1/2成正比；（B）无关；（C）成正比; (D)成反比.答案：C7。

三相对称负载星形连接时，其线电流为相电流的（）倍。

（A）； (B）1; （C）1/； (D) 1/.答案：B8. 磁阻的大小与磁路的长度（）。

(A）无关；（B)成反比；（C）成正比；（D）成非线性关系。

答案：C9。

由铁磁材料构成的磁通集中通过的路径，称为(）。

（A）电路; （B)磁链; (C)磁路； (D)磁场。

答案：C10. 已知R=3Ω,X L=15Ω，X C=11Ω，将它们串联时，总阻抗Z等于（）.（A)29Ω；（B)7Ω; （C）5Ω； (D）3Ω。

答案:C11。

表示正弦电路中电容电流的计算式是（）.（A); （B）I=UωC；（C）; （D）.答案:B12。

正弦电路中电容元件的无功功率表达式是（）。

（A)Q C=U2ωC; （B）Q C=I2ωC；（C)Q C=X C i2；（D）.答案:A13。

电气试验工专业技能练习题库（含参考答案）一、单选题（共60题，每题1分，共60分）1、工作人员在66kV带电设备场所工作时，其正常活动范围与带电设备的安全距离是不小于（）。

A、0.35mB、0.6mC、0.7mD、1.5m正确答案：D2、Y/Y/△结线变压器测直阻时，是否需要打开△结线侧？（）A、不必要B、打开与不打开△结线都一样C、必要正确答案：C3、互感器的二次绕组必须一端接地，其目的是（）。

A、确定测量范围B、保证人身安全C、防止二次过负荷D、提高测量精度正确答案：B4、进行大容量被试品串联谐振耐压时，当被试品击穿后用于监视试验电流的电流表指示（）。

A、上升或下降B、不变C、上升D、下降正确答案：D5、下列设备缺陷中，可以用超声波检测法进行检测的是( )A、SF6气体湿度偏大;B、设备固体绝缘内部存在气隙或者空穴;C、SF6气体纯度偏低;D、GIS内部存在悬浮电位;正确答案：D6、变压器温度上升，绕组绝缘电阻（）。

A、变小B、变得不稳定C、变大D、不变正确答案：A7、依据《内蒙古电力公司输变电设备状态检修试验规程》例行试验中电磁式电压互感器测量绕组绝缘介质损耗因数，110kV及以上：≤（）串级式）（注意值）；≤0.005（非串级式）（注意值）。

A、0.03B、0.02C、0.05D、0.025正确答案：D8、根据工作内容做好各类作业各个环节（），落实风险预控和现场管控措施A、风险分析B、风险管控C、事故防范D、安全管理正确答案：A9、进行大容量被试品工频耐压时，当（）时，被试品击穿后用于监视试验电流的电流表指示上升。

（答案选项中：XC--试品容抗，Ω；XL--试验变压器漏抗，Ω。

）A、XCB、XC=2XLC、XC=XLD、XC>2XL正确答案：D10、中重污区的防污闪改造应优先采用（）防污闪产品。

A、天然橡胶类B、硅橡胶类C、乙丙橡胶类D、氟橡胶类正确答案：B11、油浸变压器的绝缘是（）A、A级绝缘B、B级绝缘C、C级绝缘正确答案：A12、220kV线路在空载时，线路各点电压（）。

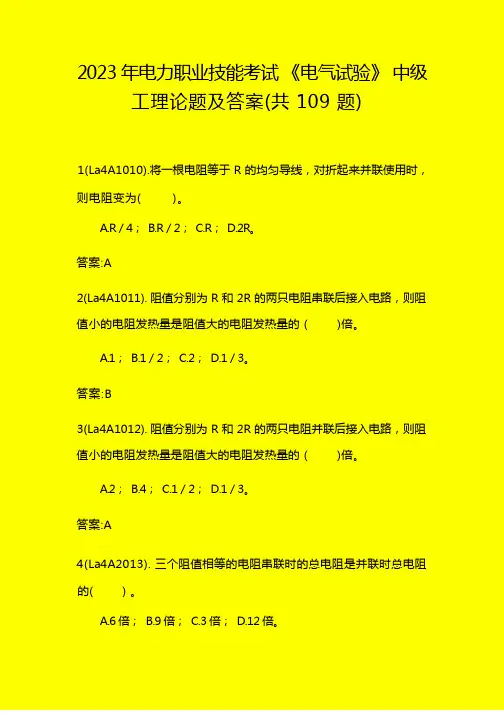

2023 年电力职业技能考试《电气试验》中级工理论题及答案(共 109 题)1(La4A1010).将一根电阻等于 R 的均匀导线，对折起来并联使用时，则电阻变为( )。

A.R／4；B.R／2；C.R；D.2R。

答案:A2(La4A1011). 阻值分别为 R 和 2R 的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的 ( )倍。

A.1；B.1／2；C.2；D.1／3。

答案:B3(La4A1012). 阻值分别为 R 和 2R 的两只电阻并联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的 ( )倍。

A.2；B.4；C.1／2；D.1／3。

答案:A4(La4A2013). 三个阻值相等的电阻串联时的总电阻是并联时总电阻的( ) 。

A.6 倍；B.9 倍；C.3 倍；D.12 倍。

答案:B5(La4A2014). 导体切割磁力线时，其产生感应电动势的大小与磁场的磁感应强度( )。

A. 的平方成正比；B. 的一次方成正比；C. 的大小无关；D.成反比。

答案:B6(La4A2015). 载流导体在磁场中所受力的大小与导体有效长度( ) 。

A. 的 1／2 成正比；B.无关；C.成正比；D.成反比。

答案:C7(La4A2016).三相对称负载星形连接时，其线电流为相电流的 ( ) 倍。

A. 3；B.1；C.1／2；D.1／ 3 。

答案:B8(La4A2017).磁阻的大小与磁路的长度 ( ) 。

A.无关；B.成反比；C.成正比；D.成非线性关系。

答案:C9(La4A2018). 由铁磁材料构成的磁通集中通过的路径，称为( )。

A. 电路；B.磁链；C.磁路；D.磁场。

答案:C10(La4A2022). 已知 R ＝3 Ω， XL ＝15 Ω， XC ＝11 Ω，将它们串联时， 总阻抗 Z 等于( )。

A.29Ω；B.7 Ω；C.5Ω；D.3 Ω 。

答案:C11(La4A3020).表示正弦电路中电容电流的计算式是 ( )。

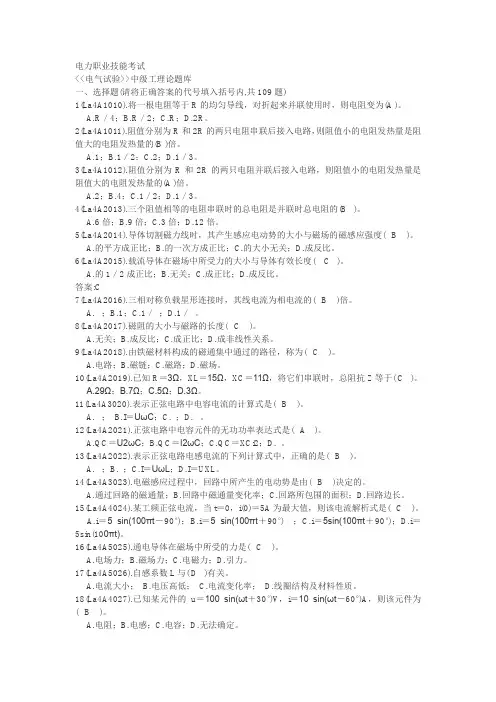

电力职业技能考试<<电气试验>>中级工理论题库一、选择题(请将正确答案的代号填入括号内,共109题)1(La4A1010).将一根电阻等于R的均匀导线，对折起来并联使用时，则电阻变为(A )。

A.R／4；B.R／2；C.R；D.2R。

2(La4A1011).阻值分别为R和2R的两只电阻串联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的(B )倍。

A.1；B.1／2；C.2；D.1／3。

3(La4A1012).阻值分别为R和2R的两只电阻并联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的(A )倍。

A.2；B.4；C.1／2；D.1／3。

4(La4A2013).三个阻值相等的电阻串联时的总电阻是并联时总电阻的(B )。

A.6倍；B.9倍；C.3倍；D.12倍。

5(La4A2014).导体切割磁力线时，其产生感应电动势的大小与磁场的磁感应强度( B )。

A.的平方成正比；B.的一次方成正比；C.的大小无关；D.成反比。

6(La4A2015).载流导体在磁场中所受力的大小与导体有效长度( C )。

A.的1／2成正比；B.无关；C.成正比；D.成反比。

答案:C7(La4A2016).三相对称负载星形连接时，其线电流为相电流的( B )倍。

A. ；B.1；C.1／；D.1／。

8(La4A2017).磁阻的大小与磁路的长度( C )。

A.无关；B.成反比；C.成正比；D.成非线性关系。

9(La4A2018).由铁磁材料构成的磁通集中通过的路径，称为( C )。

A.电路；B.磁链；C.磁路；D.磁场。

10(La4A2019).已知R＝3Ω，XL＝15Ω，XC＝11Ω，将它们串联时，总阻抗Z等于( C )。

A.29Ω；B.7Ω；C.5Ω；D.3Ω。

11(La4A3020).表示正弦电路中电容电流的计算式是( B )。

A. ；B.I＝UωC；C. ；D. 。

12(La4A2021).正弦电路中电容元件的无功功率表达式是( A )。
