罐体及管道热损耗、保温、加热电伴热计算教程
罐体及管道热损失及保温、加热计算篇（电伴热计算公式及参数表查询）
电伴热计算公式及参数表查询
管线散热量计算
1、查表计算法
(1) 求单位长度管道标准散热量QbΔT=Tj-T0 Tj (介质工艺温度)T0（环境最低温度）
根据DN、ΔT、δ三个参数查“表3-1”，可得室外单位长度金属管道的标准热散失量Qb。

表3-1：管道散热量（Qb）条件：碳钢管道、玻璃纤维保温、室外、风速9m/s。

单位：w/m
表3-3: 管道材料修正系数K2 表3-4: 环境条件修正系数K3
2、公式计算法
管道热损失计算公式
2兀λ(Tj —T o）
Qs＝------------------- …………………. （3-2）
ln[（d+2δ）÷d]
式中：Qs—管道实际散热量，Kcal/h·m或W/m
Tj—介质维持温度，℃
T0—冬天最低温度，℃
λ—在介质维持温度时保温材料的导热系数，Kcal/h·m·℃或W/m·℃
d—管道外径，mm
δ—保温层厚度，mm
3、储罐和容器散热量计算
(1) 求容器或罐体的总表面积S、m2
a.二端为平面的圆柱容器：
S=πD（R+H）
S---总表面积m2
D---容器外径m
R---容器半径m
H---容器高度m
b. 二端为半球的圆柱容器：S=πD（2R+H）。

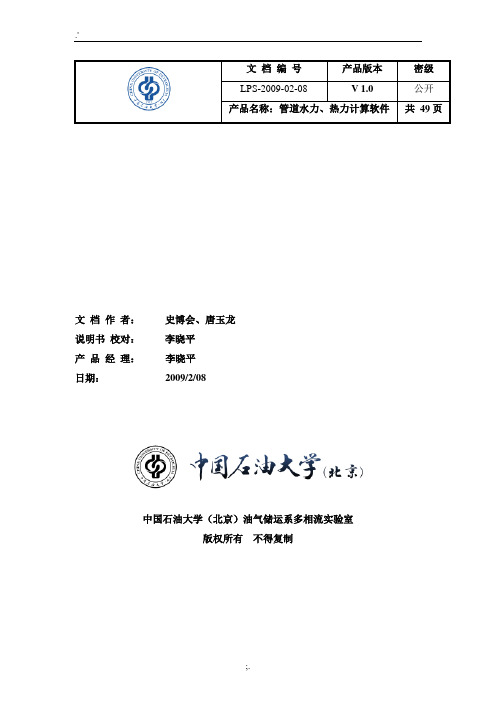

文档编号产品版本密级LPS-2009-02-08V 1.0 公开产品名称：管道水力、热力计算软件共49页文档作者：史博会、唐玉龙说明书校对：李晓平产品经理：李晓平日期：2009/2/08中国石油大学（北京）油气储运系多相流实验室版权所有不得复制目录1引言 (1)1.1 编写目的 (1)1.2 参考数据 (1)2软件概述 (1)2.1 软件功能 (1)2.2 软件运行 (2)2.3 软件结构 (3)3软件使用过程 (3)3.1 进入软件 (4)3.2 基础数据准备 (4)3.3 管道物理建模 (16)3.4 进行稳态计算 (32)3.5 进行瞬态计算 (35)3.6 生成报告 (44)4软件使用技巧 (47)1引言1.1 编写目的LPS（LPS Liquid Pipeline Simulator）软件说明书能够为软件的使用者提供一个详细的软件功能和使用方法介绍。

为更好的使用本软件提供必要的技术信息。

1.2 参考数据微软软件使用说明书参考2软件概述根据模拟的时间进程与实际管道系统的运行过程是否同步，管道仿真可分为离线仿真和在线仿真。

本软件（LPS Liquid Pipeline Simulator）是离线仿真，其独立于管道系统的运行过程，只需预先给定系统的边界条件和初始条件，就可以连续地确定系统工况随时间的变化过程，而在模拟过程中不必再输人新的信息。

因此，离线仿真最适合预测未来工况，利用其超前性可以对几种运行方案进行分析及调整，从而优选出较合适的运行方案或指出给定条件下有无可行方案。

此软件的主要功能：能完成对长距离输油管道的水力和热力稳态及瞬态模拟计算。

其主要的优点：通用性较强，使用灵活方便，计算时间短，占用内存空间小，可以用来准确地模拟分析各种管网系统的稳态和瞬态过程。

2.1 软件功能本软件是管输工程技术人员对管道进行水力热力计算的必备软件。

本软件计算结果准确，稳定，操作可靠，能有效减少模拟瓶颈进行最优模拟。

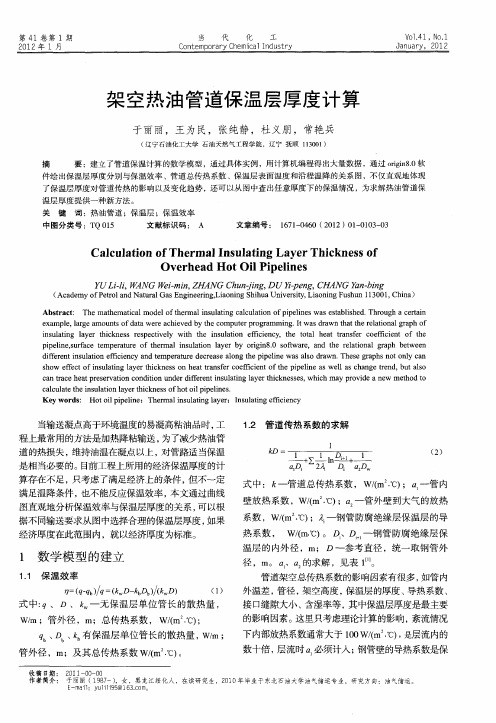

标准：锅炉房设计规范、设备及管道绝热技术通则、设备及管道绝热设计导则、动力管保温层经济厚度计算管道外径(裸管外径)m Do 0.108假设保温层厚度m δ0.127设备或管道外表面温度℃T250环境温度℃Ta12年运行时间 h t8000单位换热系数A10.0018975保温层外径（两层时为内层保温层外径）m D10.362热价 元/GJ P E16保温材料制品热导率W/mkλ0.05498保温层单位造价 元/m³P1400保护层单位造价 元/㎡P215保温结构单位造价 元/m³P T581.9400235年利率%（复利率）i10%计息年数 年n7保温工程投资贷款年分摊率%（复利计算）S0.2054055管道外的風速 m/sω0保温层外表面向大气的表面传热系数W/㎡kɑ11.63保温层厚度mδ0.127D1/Do×ln(D1/Do)= 4.071931838D1/DO 3.36附表校核保温层外径m D1j0.36288保温层厚度mδ0.12744保温层厚度计算（控制散热损失）管道外径(裸管外径)m Do0.108设备或管道外表面温度℃T250环境温度℃Ta12保温层内外表面平均温度℃Tm131富裕系数K0.9允许散热损失w/㎡Q163保温材料制品热导率W/mkλ0.05498查表管道外的風速 m/sω0保温层外表面向大气的表面传热系数W/㎡kɑ11.63D1/Do×ln(D1/Do)= 1.56D1/DO 2.1查表保温层外径m D10.2268保温层厚度mδ0.0594保温层厚度m(快速计算)δ0.102保温层厚度计算（控制外表面温度）管道外径(裸管外径)m Do0.108设备或管道外表面温度℃T200环境温度℃Ta25假设保温层外表面温度℃Ts50保温层内外表面平均温度℃Tm125保温材料制品热导率W/mkλ0.0539查表管道外的風速 m/sω0保温层外表面向大气的表面传热系数W/㎡kɑ11.63对于防烫伤，则取8.141D1/Do×ln(D1/Do)=0.51D1/DO 1.43查表保温层外径m D10.15444保温层厚度mδ0.02322保温层表面散热损失计算和外表面温度计算管道外径(裸管外径)m Do0.108假设保温层厚度mδ0.127设备或管道外表面温度℃（介质温度）T250环境温度℃Ta12年运行时间 h t8000单位换热系数A10.0018975保温层外径（两层时为内层保温层外径）m D10.362热价 元/GJ P E16内层保温材料制品热导率W/mkλ10.05498保温层单位造价 元/m³P1400保护层单位造价 元/㎡P215保温结构单位造价 元/m³PT581.94年利率%（复利率）i10%计息年数 年n7保温工程投资贷款年分摊率%（复利计算）S0.21管道外的風速 m/sω0保温层外表面向大气的表面传热系数W/㎡kɑ11.63保温层厚度mδ0.127D1/Do×ln(D1/Do)= 4.07D1/DO 3.36附表校核保温层外径m D1j0.363保温层厚度mδ0.127(T-Ta)/Do2203.70单层散热损失w/㎡Q58.26单位管道长度散热损失w/m q66.22保温层外表面温度℃Ts17.01导则、动力管道设计手册、工业锅炉经济运行、锅炉节能技术监督管理规程与假设保温层厚度接近，则正确防烫伤，则取8.141。

设备筒体管道保温计算公式
1．设备筒体或管道绝热、防潮和保护层计算公式：
V=π×(D+1.033δ)×1.033δ
S=π×(D+2.1δ+0.0082)×L
式中D——直径；
1.033、
2.1——调整系数；
δ——绝热层厚度；
L——设备筒体或管道长；
0.0082——捆扎线直径或钢带厚。

2．伴热管道绝热工程量计算式：
(1)单管伴热或双管伴热(管径相同，夹角小于90°时)；
D′=D +D +(10～20mm)
式中D′——伴热管道综合值；
D ——主管道直径；
D ——伴热管道直径；
(10～20mm)——主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)：
D′=D1+1.5D +(10～20mm)
(3)双管伴热(管径不同，夹角小于90°时)：
D′=D +D +(10～20mm)
式中D′——伴热管道综合值；
D ——主管道直径。

将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

3．设备封头绝热、防潮和保护层工程量计算式：
V=[(D+1.033δ)/2] π×1.033δ×1.5×N
S=[(D+2.1δ)/2] ×π×1.5×N
湖南省工业设备安装有限公司
材料付款申请单
2012年6月18日。
