实验一 单管放大电路
实验目的：
1、掌握单管放大电路的电路特性；
2、掌握单管放大电路的各项参数的测试方法；
3、学习MULTISIM仿真软件的使用。
实验步骤：
1、用MULTISIM仿真软件绘制电路图；
2、共发射极放大电路的静态工作点的调整；
3、共发射极放大电路的电压放大倍数的测量；
4、共发射极放大电路的输入电阻的测量；
5、共发射极放大电路的输出电阻的测量。
实验内容：

一、共发射极放大电路
1、元件选取
1) 电源V1：Place Source→POWER_SOURCES→DC_POWER。（此处的含义为：单击元器件
工具栏的Place Source按钮，在打开的窗口的Family列表框中选择POWER_SOURCES，
再在Component列表框中选择DC_POWER）
2) 接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。
3) 信号源V2：Place Source→SIGNAL_VOLTAGE_SO→AC_VOLTAGE,需要注意，默认的电
压为1V，需要设置电压为2mV。
4) 电阻：Place Basic→RESISTOR，选取2KΩ、10KΩ和750KΩ。
5) 电容：Place Basic→CAPACITOR，选择10uF。
6) 三极管：Place Transistor→GJT_NPN→2N222A。
2、电路组成
将元器件及电源放置在仿真软件工作窗口合适的位置，连接成图1-1所示的仿真电
路。
2

C1
10µF

C2
10µF

RB750kΩRC
2.0kΩ

V1
12 V
Q1

2N2222A
R3
10kΩ

V2
2mVpk
1kHz
0°

1

0
345
2

图1-1 仿真电路图
3、电路仿真
1)分析直流工作点
首先在Sheet Properties对话框的Circuit选项卡中选中Show All选项。然后执行菜
单命令Simulation→Analysis，在列出的可操作分析类型中选择DC Operating Point，
则出现直流工作点分析对话框，如图1-2所示。

图1-2 直流工作点分析对话框
左边的Variables in circuit栏内列出了电路中各节点电压变量和电流变量。右边
的Selected variables for analysis栏用于存放需要分析的节点。
3

在Variables in circuit栏内选中需要分析的变量，在单击Add按钮，相应变量会
出现在Selected variables for analysis栏中。如果Selected variables for analysis
栏中某个变量不需要分析，则先选中它，然后单击Remove按钮，该变量将会回到左边
的Variables in circuit中。
Analysis Options选项卡用于分析参数设置，Summary选项卡列出了该分析所设置
的所有参数和选项，用户通过检查可以确认这些参数的设置。
单击图1-2下部的Simulate按钮，测试结果如图1-3所示。测试结果给出了各节点
电压。根据这些电压的分析，可以确定该电路的静态工作点是否合理。

图1-3 基本共发射极放大电路的静态工作点
2）观察输入输出波形。
将图1-1所示仿真电路接上示波器，打开仿真开关，调整示波器扫描时间和通道A、
B的显示比例，得到如图1-4（b）所示的输入、输出波形。

C1
10µF

C2
10µF

RB750kΩRC
2.0kΩ

V1
12 V
Q1

2N2222A
R3
10kΩ

V2
2mVpk
1kHz
0°

1

0
3

4
XSC1
A
B
Ext Trig
+

+__+
_

5
2

a)接上示波器的仿真电路
4

b)基本共发射极放大电路的输入、输出波形
图1-4 基本共发射极放大电路的输入、输出波形观察
4、仿真分析
1）静态工作点偏低时产生截止失真
2）静态工作点偏高时产生饱和失真
出现上述两种情况，该如何调整电路参数。

二、电阻分压式共发射极放大电路
1、电路组成
在仿真软件的工作窗口合适的位置，构成如图1-5所示电路。
5

RE1kΩRc2.4kΩRL4.7kΩRB1220kΩRB1120kΩRP100kΩKey=A50%C210µFCe
47µF

Q1
2N2222A

1

VCC
12V

XFG1

0

XSC1
A
B
Ext Trig
+

+__+
_

53
4

VCC

C3
10µF
26

图1-5 电阻分压式共发射极放大电路
静态工作点可用下式估算：

CCBBBB
VRRRU211

CEBEBE
IRUUI
)(ECCCCCERRIVU
电压放大倍数为beLcurRRA//
输入电阻为beBBirRRR////21
输出电阻为coRR
2、仿真分析
（1）静态工作点分析
函数信号发射器参数设置：双击函数信号发生器图标，出现如图1-6所示面板图，
改动面板上相关设置，可改变输出电压信号的波形类型，大小、占空比或偏置电压等。
本例选择正弦波、频率1KHz、信号电压10mV。
电位器RP参数设置：双击电位器RP，出现如图1-7所示对话框，单击Value选项
卡。Key文本框，调整电位器大小。Increment文本框，设置电位器按百分比增加或减少。
调整图1-5中的电位器RP确定静态工作点。电位器RP旁边标注的文字“Key=A”表明
6

按A键，电位器的阻值按5%的速度较少；若要增加，按Shift+A快捷键，阻值将以5%
的速度增加。电位器变动的数值大小直接以百分比的形式显示在一旁。

图1-6 函数信号发生器参数设置 图1-7 电位器RP参数设置
启动仿真开关，反复按A键。双击示波器图标，观察示波器输出波形。在输出波形
不失真情况下，单击Options→Sheet Properties菜单命令，再打开对话框的Circuit
选项卡选择Show All选项，使图1-5显示出节点编号，然后执行菜单命令Simulate→
Analysis，在列出的可操作分析类型中选择DC Operating Point,以选择需要用来仿真
的变量，单击Simulate按钮，可以看到静态工作点。分析静态工作点是否合理。
另外，也可以采用电压表、电流表的方法、测量探针的方法判断电路静态工作点。
（2）放大电路的动态指标测试
a、电压放大倍数测量
当信号源电压幅值为5mV时，对图1-5所示电路进行仿真测试，测得的输入、
输出电压波形如图1-8所示。从测量结果看，在图示的测试线1处，输入信号的幅值为
-4.891mV，输出信号幅值为509.527mV。放大倍数104891.4527.509uA。
7

图1-8 输入信号为5mV时的输入、输出电压波形
当图1-5中的500ER时，电压输出波形如图1-9所示。发现输出幅值明显增大
许多，同时看到输入、输出有一定的相移。这是由于选用的耦合电容较小，在1KHz频
率下耦合电容的低频效应造成的。在测试线1处，输入信号的幅值为-4.398mV，输出信
号的幅值为857.691mV，电压放大倍数约等于-195。当KRE2，交流电压放大倍数
大约只有57，如图1-10所示。

图1-9 500ER时的输入、输出电压波形
8

图1-10 KRE2时的输入、输出电压波形
因此，该电阻对放大倍数的影响较大。
2）电压放大失真分析。
情况一：静态工作点不合适（Q点偏高或偏低），输入信号大小合适。
将如图1-5所示的电路中的RB11去掉，只保留电位器RP，改变RP的大小，可改
变Q点高低，输出波形会出现失真。观察波形。
情况二：静态工作点合适，输入信号偏大。
当输入信号幅值为50mV，观察输入、输出电压波形。
当输入信号幅值为100mV，观察输入、输出电压波形。
当输入信号幅值为200mV，观察输入、输出电压波形。
3）输入、输出电阻测量
a、测量交流输入电阻。
电路如图1-11所示，测量输入电阻。并与计算值比较。
9

图1-11 放大电路输入电阻测量
b、测量输出电阻
按图1-12所示电路，测量输出电路，并与计算值比较是否一致。

图1-12 放大电路输出电阻测量电路

合集下载

模电课程设计单管共基放大电路仿真及二极管单向导电性分析

模电课程设计单管共基放大电路仿真及二极管单向导电性分析

模电课程设计---单管共基放大电路仿真及二极管单向导电性分析成绩评定表课程设计任务书目录1 课程设计的目的与作用 01.1课程设计的目的 01.2 课程的设计作用 02 设计任务、及所用multisim软件环境介绍 (1)3 电路模型的建立 (2)4 理论分析及计算 (3)1.共集放大电路电路分析 (3)2半导体二极管的单向导电性 (4)5 仿真结果分析 (4)6 设计总结和体会 (7)7 参考文献 (7)1 课程设计的目的与作用1.1课程设计的目的1.学会在Multisim软件环境下建立模型2.熟悉Multisim的基本操作3.熟悉掌握Multisim设计的仿真电路4.掌握分析仿真结果1.2 课程的设计作用通过解决比较简单的实际问题，巩固和加深在课程中所学的理论知识和实验技能。

训练我们运用学过的电子基础知识，在教师指导之下完成查找资料，选择，论证方案，设计电路，安装调试，分析结果，撰写实验报告等工作。

使我们初步掌握模拟电子电路设计的一般方法，通过理论联系实际培养和提高我们分析，解决实际问题的能力和创新能力，为后续课程的学习，毕业设计和毕业后的工作打下一定的基础。

2 设计任务、及所用multisim软件环境介绍2.1 设计任务1.单极共集放大电路仿真2.研究半导体二极管单向导电性2.2 Multisim软件环境介绍Multisim是美国国家仪器（NI）有限公司推出Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述、语言输入方式，具有丰富的仿真分析能力。

工程师们也可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。

Multisim 提炼了SPICE仿真的复杂内容，这样工程师也无需懂得深入的SPICE技术就可以很快进行捕获、仿真和分析新的设计，这也使其更适合电子教育，通过Multisim和虚拟仪器技术，PCB设计工程师和电子教育工作者可以完成从理论到原理图捕获与仿真再到圆形设计和测试这样一个完整的综合设计流程。

模拟电子技术课程设计报告-单管共射放大电路仿真分析+差分放大电路设计仿真

模拟电子技术课程设计报告-单管共射放大电路仿真分析+差分放大电路设计仿真

前言本次电子课程设计的主要内容分为数字电子部分和模拟电子部分。

其中，数字电子部分为三位二进制加法计算器设计和串行数据检测器的设计；模拟电子部分为电压并联反馈电路和多级放大电路。

《电子课设》，是电子技术实验教学中的一个重要环节，它以数字电子技术、模拟电子技术为理论基础，根据课题任务的具体要求，由学生独立完成方案设计、EDA模拟、硬件组装、实际调试和撰写总结报告等一系列任务，具有较强的综合性，可以大大提高学生运用所学理论知识实际解决问题的能力。

对于电子技术课程设计的特点，本次试验设计采用了加拿大EWB（Multisim）软件，既能加强学生对理论知识的掌握及提高解决实际问题的能力，又能为课堂教学及教学方法和手段的改革增添活力。

目录模拟电子设计部分一. 课程设计目的及要求 (3)1.1 课程设计的目的 (3)1.2 课程设计的要求 (3)二.设计任务及所用Multisim软件环境介绍 (4)2.1设计任务 (4)2.2Multisim软件环境介绍 (4)三. 课程任务设计，设计，仿真 (5)3.1单管共射放大电路 (5)3.2 差分放大电路 (9)数字电子设计部分一. 课程设计目的及要求 (12)1.1 课程设计的目的 (12)1.2 课程设计的要求 (12)二. 课程任务分析、设计 (13)2.1三位二进制同步减法计数器 (13)2.2串行数据检测器 (16)四. 设计总结和体会 (21)五. 参考文献 (22)模拟电子技术课程设计报告一. 课程设计目的及要求1.1 课程设计的目的1.学会在Multisim软件环境下建立模型2.熟悉Multisim的基本操作3.熟练掌握Multisim设计出的仿真电路4.掌握分析仿真结果1.2 课程设计的要求根据设计任务，从选择设计方案开始，进行电路设计；选择合适的器件，划出设计电路图；通过安装、调试，直至实现任务要求的全部功能。

对电路要求布局合理，走线清晰，工作可靠。

实验一单级放大电路

实验一单级放大电路

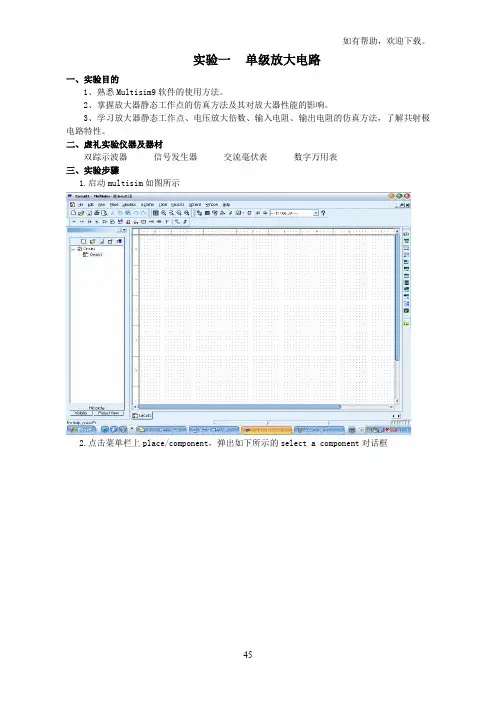

实验一单级放大电路一、实验目的1、熟悉Multisim9软件的使用方法。
