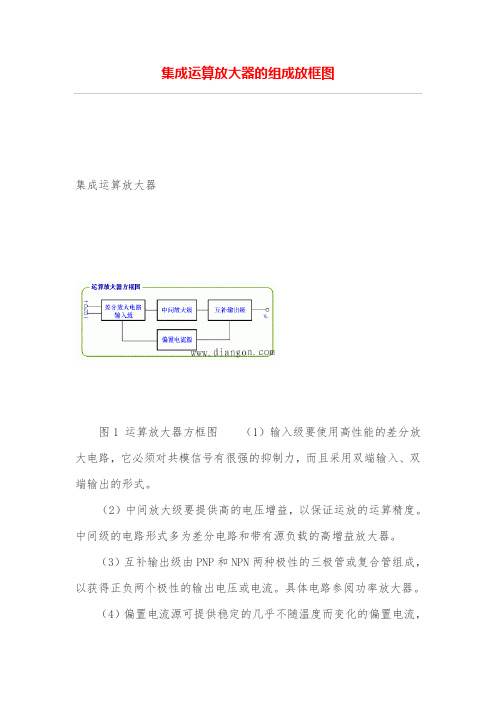

集成运算放大器的组成放框图
集成运算放大器的组成放框图
集成运算放大器
图1 运算放大器方框图（1）输入级要使用高性能的差分放大电路，它必须对共模信号有很强的抑制力，而且采用双端输入、双端输出的形式。
（2）中间放大级要提供高的电压增益，以保证运放的运算精度。
中间级的电路形式多为差分电路和带有源负载的高增益放大器。
（3）互补输出级由PNP和NPN两种极性的三极管或复合管组成，以获得正负两个极性的输出电压或电流。
具体电路参阅功率放大器。
（4）偏置电流源可提供稳定的几乎不随温度而变化的偏置电流，
以稳定工作点。
基于Multisim的集成运放应用电路仿真分析
www�ele169�com | 75电子基础集成运算放大器简称集成运放，是集成电路中应用极为广泛的一种。
由于这种放大器早期是在模拟计算机中实现数学运算，故名运算放大器。
现在它的应用已远远超出了模拟计算的范畴，在信号处理、在信号运算以及在振荡电路中都得到了十分广泛的应用。
无论对于哪种应用电路，用传统方法精确分析都是十分困难的，而用Multisim 软件则可灵活方便的进行仿真分析。
下面用Multisim 仿真软件对由集成运放构成的应用电路进行仿真分析。
1 RC 正弦波振荡电路图1是RC 正弦波振荡电路，当接通振荡电路的电源时，在电路中会激起一个微小的扰动信号，这是起始信号。
它是个非正弦信号，含有一系列频率不同的正弦分量，为了得到单一频率的正弦输出信号，电路中必须有选频环节；为了让它幅值增大，振荡电路中必须有放大和正反馈环节；为了不让它无限增长而逐渐趋于稳定，电路中还必须有稳幅环节。
因此，正弦波振荡电路需包含放大、正反馈、选频和稳幅四个主要部分。
从1u >F A 到1u =F A ，这就是自激振荡的建立过程。
欲使振荡电路能自行建立振荡，就必须使电路满足1u >F A 的条件。
这样，在接通电源后，振荡电路才有可能自行起振，并经过稳幅最后趋于稳定持续振荡状态。
稳幅环节利用前面学过的二极管，如果振幅相对较小时，说明两个二极管都处在截止状态，此时二极管将会呈现出非常大的电阻，电路起振后，由于正反馈的作用，增幅振荡便开始在电路中产生，随着振荡幅度的逐步增加，二极管流过的电流也会随之增加，当二极管逐渐开始导通之后，等效电阻也会逐渐减少，那么A 也会跟着自动减少，从而生产自动稳幅的效果。
输出正弦波形如图2所示。
当电阻1122 3.2R R k ==Ω，1122100C C nF ==时，根据公式12f RCπ=，理论计算值498f Hz =，实测频率483f Hz =，分析产生误差的原因，在计算中 3.14π=，搭建实际电路时，选取的电阻也存在误差。
最详细最好的Multisim仿真教程
第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。
目录1. Multisim软件入门2. 二极管电路3.基本放大电路4.差分放大电路5. 负反馈放大电路6.集成运放信号运算和处理电路7.互补对称（OCL）功率放大电路8.信号产生和转换电路9.可调式三端集成直流稳压电源电路13.1 Multisim用户界面与基本操作Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。
Multisim用软件方法虚拟电子元器件与仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。
Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。
IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。
1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。
IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。
下面以Multisim10为例介绍其基本操作。
图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。
运算放大器构成的18种功能电路(带multisim仿真)
（1）反相比例放大器：将输入加至反相端，同时将正相端子接地，由运放的虚短和虚断V U U 0==+-，又有102R U U R U U i -=---，得输出为：i U R RU 210-= 仿真电路为：取：Ω==k R R 2221，tV U sin 21=,得到输出结果为：tV U sin 40-=输出波形为：（2）电压跟随器：当同相比例放大器的增益为1时，可得到电压跟随器，其在两个电路的级联中具有隔离缓冲作用。
可消除两级电路间的相互影响。
其仿真波形为：取输入为4V，频率为1kHz的方波，得到输出结果为：（3）同相比例放大器：将INA133的2,5和1,3端子分别并联，以此运放作为基本放大器，反馈网络串联在输入回路中，且反馈电压正比于输入电压，引入串联电压负反馈。
反馈电压1211U R R R U f +=由运放的虚短和虚断，有输出电压为：1120)1(U R R U += 其仿真电路为：取tV U sin 21=，Ω==k R R 2212，得到结果为：tV U sin 60= 其输出波形为：（4）反相器：当方向比例放大器增益为1时可得到反相器电路，其仿真电路为：取：tV U sin 21=，输出结果为：tV U U sin 210-=-=仿真输出波形为：（5）同相相加器;将输入信号引至同相端，得到同相相加器由INA133内置电阻设计如下电路，得到输出结果为：210U U U += 仿真电路为：取tV U sin 21=,tV U sin 32=,由公式得到结果为：tV U sin 50= 仿真输出波形为：（6）相减器：将输入信号分别加在INA133的正相和反相输入端，可得到相减电路，其仿真电路如下： 其输出结果为：210U U U -=取tV U sin 51=,tV U sin 22=，计算输出结果为：tV U sin 30=其仿真输出波形为：（7）积分器：利用INA133及电容可构成反相积分器，仿真电路如下图，电阻2R 与运放构成积分器，电阻1R 可起到保护作用，防止低频信号增益过大。
运算放大器基本电路大全
运算放大器基本电路大全我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
multisim仿真电路
四、实验内容
1.输入和逻辑状态判断电路的测试
1)调节逻辑电平测试器的被测电压（输入直流电压）为低电平（VL<0.8v）用数字万用表测逻辑状态判断电路输出电平。
2）调节逻辑电平测试器的被测电压（输入直流电压）为高电平（VH>3.5v）用数字万用表测逻辑状态判断电路输出电平。
2.音响声调产生电路
1）逻辑电平测试器的被测电压为低电平（VL<0.8v）用示波器观察、记录音响声调产生电路输出波形，用频率计测量振荡频率f.
四、实验内容及步骤
1．场效应管共源放大器的调试
(1)连接电路。按图1连接好电路，场效应管选用N沟道消耗型2N3370，静态工作点的设置方式为自偏压式。直流稳压电源调至12V。
图1
2.测量静态工作点
将输入端短接（图2），并测量此时的 Vg、Vs、VD、 ，填入下表1
静态工作点：
1.006V
39.355nV
1）输入电阻测量：先闭合开关S1(R2=0)，输入信号电压Vs，测出对应的输出电压 ，然后断开S1，测出对应的输出电压 ，因为两次测量中和是基本不变的，所以
,测得 =134.137mV， =67.074mV,
仿真结果如下图4：
2）输出电阻测量:在放大器输入端加入一个固定信号电压Vs，分别测量当已知负载RL断开和接上的输出电压 和 。则 ,由于本实验所用的场效应管必须接入很大的负载才能达到放大效果，因此此方法不适合用来测量本实验输出电阻效果不太好，仿真结果如下图5 =66.8mV, =125mV .
38.328
43.36
35
40
45
50
55
60
65
47.847
51.875
55.507
1.输入和逻辑状态判断电路的测试
1)调节逻辑电平测试器的被测电压（输入直流电压）为低电平（VL<0.8v）用数字万用表测逻辑状态判断电路输出电平。
2）调节逻辑电平测试器的被测电压（输入直流电压）为高电平（VH>3.5v）用数字万用表测逻辑状态判断电路输出电平。
2.音响声调产生电路
1）逻辑电平测试器的被测电压为低电平（VL<0.8v）用示波器观察、记录音响声调产生电路输出波形，用频率计测量振荡频率f.
四、实验内容及步骤
1．场效应管共源放大器的调试
(1)连接电路。按图1连接好电路，场效应管选用N沟道消耗型2N3370，静态工作点的设置方式为自偏压式。直流稳压电源调至12V。
图1
2.测量静态工作点
将输入端短接（图2），并测量此时的 Vg、Vs、VD、 ，填入下表1
静态工作点：
1.006V
39.355nV
1）输入电阻测量：先闭合开关S1(R2=0)，输入信号电压Vs，测出对应的输出电压 ，然后断开S1，测出对应的输出电压 ，因为两次测量中和是基本不变的，所以
,测得 =134.137mV， =67.074mV,
仿真结果如下图4：
2）输出电阻测量:在放大器输入端加入一个固定信号电压Vs，分别测量当已知负载RL断开和接上的输出电压 和 。则 ,由于本实验所用的场效应管必须接入很大的负载才能达到放大效果，因此此方法不适合用来测量本实验输出电阻效果不太好，仿真结果如下图5 =66.8mV, =125mV .
38.328
43.36
35
40
45
50
55
60
65
47.847
51.875
55.507
最详细最好的Multisim仿真教程
第13章Multisim模拟电路仿真本章Multisim10电路仿真软件，讲解使用Multisim进行模拟电路仿真的基本方法。
目录1. Multisim软件入门2. 二极管电路3. 基本放大电路4. 差分放大电路5. 负反馈放大电路6. 集成运放信号运算和处理电路7. 互补对称（OCL）功率放大电路8. 信号产生和转换电路9. 可调式三端集成直流稳压电源电路13.1 Multisim用户界面及基本操作13.1.1 Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。
Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。
Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。
IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。
1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。
IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。
下面以Multisim10为例介绍其基本操作。
图13.1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）反相比例放大器：
将输入加至反相端，同时将正相端子接地，由运放的虚短和虚断V U U 0==+-，又有
102R U U R U U i -=---，得输出为：i U R R
U 2
10-= 仿真电路为：
取：Ω==k R R 2221，tV U sin 21=,得到输出结果为：tV U sin 40-=输出波形为：
（2）电压跟随器：
当同相比例放大器的增益为1时，可得到电压跟随器，其在两个电路的级联中具有隔离缓冲作用。
可消除两级电路间的相互影响。
其仿真波形为：
取输入为4V，频率为1kHz的方波，得到输出结果为：
（3）同相比例放大器：
将INA133的2,5和1,3端子分别并联，以此运放作为基本放大器，反馈网络串联在输入回路中，且反馈电压正比于输入电压，引入串联电压负反馈。
反馈电压12
11
U R R R U f +=
由运放的虚短和虚断，有输出电压为：11
2
0)1(U R R U += 其仿真电路为：
取tV U sin 21=，Ω==k R R 2212，得到结果为：tV U sin 60= 其输出波形为：
当方向比例放大器增益为1时可得到反相器电路，其仿真电路为：
取：tV U sin 21=，输出结果为：tV U U sin 210-=-=
仿真输出波形为：
将输入信号引至同相端，得到同相相加器
由INA133内置电阻设计如下电路，得到输出结果为：210U U U += 仿真电路为：
取tV U sin 21=,tV U sin 32=,由公式得到结果为：tV U sin 50= 仿真输出波形为：
将输入信号分别加在INA133的正相和反相输入端，可得到相减电路，其仿真电路如下： 其输出结果为：210U U U -=
取tV U sin 51=,tV U sin 22=，计算输出结果为：tV U sin 30= 其仿真输出波形为：
利用INA133及电容可构成反相积分器，仿真电路如下图，电阻2R 与运放构成积分器，电阻1R 可起到保护作用，防止低频信号增益过大。
信号通过电阻2R 后进入系统，经积分器后输出，之后再反相。
输出结果为：⎰
-
=dt U RC U i 1
0 取Ω==k R R 12，uF C C 11==，输入大小为4V ，频率为1kHz 的方波，其仿真电路为：
仿真输出波形为：
（8）微分器：
电阻1R 和电容1C 以及运放构成微分器。
电阻2R 是输入电阻，起保护作用，可减小高频信号的增益，抑制高频噪声.信号通过电阻1R 后进入系统，经微分器后输出，之后再反相。
输出结果为：dt
dU C R U i
1
10-= 取Ω=k R 21,nF C 501=，Ω=2002R ，输入大小为4V 频率为1kHz 的三角波 其仿真电路为：
仿真输出波形为：
（9）差分比例运算电路
利用INA133内部电阻构成双输入的差分比例放大器，分别加至运放的正相和反相端，其输出结果为：)(210U U U --=
（10）差动积分器
利用INA133，由两个积分电路组成，其输出结果为dt U U RC
t U i i ⎰-=
)(1
)(210 取Ω===k R R R 121，nF C C C 10021===，1i U ，2i U 分别为5V 和2V 的方波。
得到仿真电路：
输出波形为：
（11）低通滤波器：
由于运放的虚短和虚断，将其内在两个电阻并联，并将电容接在运放的正相端，因为电容具有隔直通交的特性，对低频信号，电容相当于开路，信号无损输入正相端，随着频率增大，部分信号通过电容流向了地，频率越高，电容相当于短路，大部分高频信号流入了地，只有低频信号才通过正相端。
此时呈现一种通低频阻高频的特性。
取Ω==k R R 121，nF C 1001= 其截止频率：Hz C R f 159121
1
10==π
仿真电路为：
波特仪显示波形为：
从图中可知其实际截止频率为：Hz f 1599=,与计算值相差甚微。
（12）高通滤波器：
直接将输入信号经过一个电容，当输入信号频率过低时，电容相当于断路，当输入高频时，电容相当于短路。
其输出特性与低通滤波器相反，将信号通过高通滤波器时，当输入信号频率大于0f 时，输出信号保持不变或略有下降，认为此信号可以通过滤波器，反之，当输入信号频率小于0f 时，
输出信号的幅度会急剧下降而无法通过滤波器。
取Ω=k R 11，nF C 1001=其截止频率：Hz C R f 159121
1
10==π
仿真电路为：
其波特仪显示波形为：
从图中得到其截止频率为：1599Hz ，符合计算结果. （13）带通滤波器;
综合了高通滤波器和低通滤波器的传输特性，只允许某个频率范围内的信号通过。
当输入信号的频率低于下截止频率或高于上截止频率时，输出信号会急剧下降，认为无法通过此滤波器，当频率处于两者之间时，其信号幅度保持不变或略有下降，，认为此能通过带通滤波器。
其仿真电路为：
取如上图所示电阻及电容的值，得到波特仪的波形为：
从图中可以观察得到中心频率为1000Hz
（14）带阻滤波器：
与带通滤波器特性刚好相反，当输入信号频率处于某一频率范围时，输出信号会急剧下降，认为无法通过此滤波器，当输入信号在此范围之外时，其信号幅度保持不变或略有下降，，认为此能通过此滤波器。
取器件如下参数，其仿真电路图为：
输出结果为：
由图中可得其中心频率大致为：800Hz （15）电平比较器：
将输入信号通过电阻连接到运放的反相端，参考电平连接到运放的同相端。
图中，1R ,2R 用来作为输入缓冲，稳压管1D 、2D 和电阻3R 组成限幅电路，限制输出电压幅值0U 。
当3V U i >时，运放输出-0U ；当3V U i <时，运放输出+0U ，其中-0U ，+0U 大小由稳压管1D 、2D 反相击穿电压决定。
取Ω===k R R R 10321，参考电平3V =2.5V,输入幅度为5V ，频率为1kHz 的正弦波， 其仿真电路为：
输出波形为：
（16）反相输入迟滞比较器：
将运放的同相端与地相连，刚开始工作时，运放的同相输入端电压为0，即最开始时与0电平比较，是反相过零比较。
当输入信号从小变大，开始时输入信号为负，运放输出被限幅后
U，输出电平通过端子1反馈回运放同相输入端，此时输入信号与的输出电平
o
0U r
r r
U TH +=
（r 为INA133内阻25k Ω）
，当输入信号超过TH U 时，输出极性相反。
输出-0U ，当输入信号又从大开始变小，通过1反馈回运放的同相端的是电平0U r r r
U TL +-=
此时，输入信号和TL U 比较，当输入信号减小到小于TL U ，输出极性翻转，输出为+o U 。
仿真电路为：
取输入为tV U i sin 10=，得到输出波形为：
（17）三角波转换为锯齿波：
（18）方波变换成锯齿波
求解二阶微分方程电路。
