液压打桩机操作方法与步骤

  • 格式：docx
  • 大小：46.99 KB
  • 文档页数：12

工作行为规范系列 液压打桩机操作方法与步骤 （标准、完整、实用、可修改） GL实用范本| DOCUMENT TEMPLATE

第2页/共12页 编号：FS-QG-14605 液压打桩机操作方法与步骤

Operation method and steps of hydraulic pile driver 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

1.操作人员须经专业练习，了解所操作的桩机的构造、原理、操作和维护保养方法。并持有操作证，方可操作。 2.对桩机所配置的动力装置、卷扬机、液压装置、电气装置等应按其操作规程操作。 3.桩机的电气故障必须由电工处理。 4.桩机的试车、安装、拆卸，拖运等应严格执行相关规定。 5.遇雷、雨、雪、雾和六级以上风等恶劣气候时，应停止作业，风速超过七级或有强台风警报时，应将桩机迎风向停置，必要时，应将架放倒。桩机必须采取防雷措施，遇雷电时，人员必须远离打桩。 6.作业前首先空运转，待确定各部件状态正常后方可作业。 GL实用范本| DOCUMENT TEMPLATE 第3页/共12页 7.如使用夹桩器，应先夹紧桩后再作业，作业时不得松开夹桩器。停止作业时。必须先停止振动锤的振动，后松开夹桩器。 8.安装振动锤时，必须将振动锤运到桩架正前方2mm内。 9.桩机行走、回转、对桩位时必须有专人指挥。 10.桩机回转制动应缓慢，同向连续运转应小于一周。 11.吊振动锤、吊料、吊桩、行走和回转等动作，严禁两个以上动作同时进行。 12.升降梯严禁超载。 13.操作人员不能擅自离开岗位。 14.出现下列情况应立即停机检修 ①立柱、斜撑上有零件脱落。 ②振动锤电动机紧固螺栓松动，导向装置松动，激振器内有冲击声，轴承温升过高，振动锤与桩或其他装置连接螺栓松动。 ③电气装置、液压装置出现故障。 15.如振动锤减振横梁振幅长时间过大，应停机查明原因。 GL实用范本| DOCUMENT TEMPLATE 第4页/共12页 16.沉桩时应及时校正桩的垂直度。桩入土3m后，严禁采用桩机行走或回转等动作来校正桩的垂直度。 17.不能左、右倾斜调整的桩架立柱，调整立柱前、后应倾斜时应同时驱动左、右斜撑。 18.每天作业停止时，应将桩管沉入土中以下，或将振动锤放到地面，切断桩机的电源，使全部制动生效，长期停机时，应将桩机停放在坚实平整的地面上，振动锤必须落下垫起，并采取防雨措施。19.桩架起架和落架时，应先检查卷扬机卷筒是否可靠，然后按使用说明书中规定的程序起、落架。 20.步履式，轨道式桩机不工作时，应停放在履靴或轨道中部，夹轨器必须夹紧。 21.拆卸油管时，应保证管接头不受污染。 一、打桩机操作人员，必须熟悉本机械的构造，性能、操作要领及安全注意事项，经考试合格并取得合格证后，方可单独操作。二、操作人员在操作时，必须精力集中。不得与无关人员说、笑、打、闹，操作中不准吸烟及吃食物。三、严格遵守打桩机的有关保养规定，认真的做好各级保养，确保打桩机经常处于良好状态。并要注意合理使用，正确操作。GL实用范本| DOCUMENT TEMPLATE 第5页/共12页 四、打桩机在工作前，应作好以下各项准备工作:1、向施工人员了解施工条件和任务、及施工中发现的问题与本班应注意的事项。2、检查控制器触点是否良好，界限是否正确。3、检查电缆、导线的绝缘是否良好。4、检查电源的电压是否符合要求。5、按日常保养项目对各部进行润滑，保养。五、打桩机在工作中的安全注意事项:1、打桩机工作时，要有专人指挥。指挥人员与操作人员在工作前要相互核对信号。工作中应密切配合。2、开始时，应发出信号，通知周围人员离开。3、打桩机各部位联结螺栓应拧紧，并应经常检查是否有松动。4、打桩机的启动应由低速档逐档加快到高速。5、打桩机在工作中应密切注视控制盘上电流、电压的指示情况。若发现异响或其它异常情况，应立即停机检查。6、经常检查轴承温度及轴承盖螺钉是否有松动现象，防止发生事故。7、下沉时，桩周围严禁站人。8、打桩机下沉时，应与有关人员预先联系，并在工作中互相关照。9、下沉过程中，严禁进行机械的保养、维护工作。六、打桩机停止工作后，应立即切断电源，并对打桩机和电动机进行检查、保养。七、打桩机长期停用，应入库保管，电动机要做好防潮保护，控制盘上的仪表，应拆GL实用范本| DOCUMENT TEMPLATE 第6页/共12页 下装箱保管 一、基本要求1、设备操作手必须经过专业培训持证上岗不准串岗乱岗。2、设备操作手应熟悉和掌握设备的结构、性能、原理、用途和保养等知识操作设备前按要求做好设备的巡回检查。3、桩机启动之前要做到以下几项①确认各制动器处于制动状态②各操作手柄均置于中立位置③确认周围安全鸣喇叭以引起周围作业人员注意。4、发动机起动后低速预温待机油与水温达到℃以上检查发动机运转是否正常禁止发动机在预温时猛轰油门。5、运转时必须对以下各项进行确认①监视仪的显示控制液压表、油温表的显示动作是否有异常情况②发动机各部件有无异响③燃油、水、液压油有无漏油现象。6、工作结束后要按以下次序关停发动机①让发动机作5分钟左右空载运行以便逐渐冷却②将启动开关板回到OFF位置发动机停止运转③拔出启动钥匙④冬季不使用防冻液时请将冷却水放尽以防冻结。6、无论是移动还是施工作业时桩机下必须垫钢板钢板的中心必须对准桩机纵向中心不准偏移过大如果偏移过大地质松软会GL实用范本| DOCUMENT TEMPLATE 第7页/共12页 造成桩机横滑一侧脱离钢板掉入泥中的危险有翻车的危险。7、施工中操作手要听从指挥人员的指挥各项动作要“稳、准、慢”绝对禁止“猛、急、快”否则会造成部件的损坏或造成危险和事故。8、打桩机在施工和行走过程中任何部位都不应搭乘上下人员以免发生危险。打桩机载有重物的情况下操作手不应离开驾驶室当桩机不工作时柴油锤应当放在地上地面放好垫土或钢板立柱必须调直。9、无论是加柴油、机油、液压油都必须保持油质的清洁使用加油桶、手摇泵、输油泵不准有任何脏物加油滤网不准随意拆下并定时清洗液压油泵的各个接头。10、设备在起步前首先检查履带上和设备下面有无障碍物要求1挡起步做到平稳操作禁止猛起步。11、行驶中经常观察各仪表的显示情况发现问题立即停车检查处理不得勉强行驶。12、转弯时拉、放转向操纵杆要平稳迅速分离彻底用脚进行转向制动时应先分离后制动禁止原地360°转弯。13、下陡坡时严禁放空挡滑行及转弯时用反向操作。14、冬季工作注意发动机保温、防止冻水箱在冰封路面上高速行驶时不得使用急转弯。15、夜间工作时GL实用范本| DOCUMENT TEMPLATE 第8页/共12页 应有足够的照明严禁无照明操作。二、设备装配1、A型架起伏作业时绝对禁止在该架下站立。在拔出A型固定销时注意不要弹出以免伤人。2、组装、拆卸作业时必须在平整坚硬且足够宽敞的场地上进行要有一位指挥人员并对作业方法、顺序、信号进行充分的讨论后方可进行作业。7、为防止无关人员进入组装拆卸现场应设置醒目的标牌或围拦。8、在装配拆卸作业前必须对所有使用的工具、吊钩、钢丝绳等作仔细的检查确定无缺陷后方可使用。9、作业装置的组装拆卸及打桩作业必须在履带向外伸足的状态下进行如果不把履带伸足桩架有倾覆的危险。10、作业装置的装配必须在A型架竖起以后进行A型架不竖起桩架各部所承受的力过大因而有引起损坏的可能。11、配重必须待履带向外伸足以后才能装配且配重的装卸必须有足够强够的钢丝绳等。12、A型架拉杆固定销悬挂钢丝绳的固定销必须从里侧向外装入另外所有连接销必须切切实地做好止退措施。13、钢丝绳末端的槭座在组装时必须绝对固定可靠。14、超过自身能力进行立柱的起架与倒伏必须使用辅导起重机。详细请参照《使用辅助起重机的立柱起伏作业》GL实用范本| DOCUMENT TEMPLATE 第9页/共12页 相关内容。15、将斜撑安装后及拆卸时任何人不得在机架间和斜撑下站立。16、装配解体所使用的立柱铁凳子必须有足够的强度。17、在走台、牛头架、立柱上作业时必须注意防止滑倒及坠落。三、卷扬机操作1、无论是移动还是施工作业时，桩机下必须垫钢板，钢板的中心必须对准桩机纵向中心不准偏移过大，如果偏移过大，地质松软会造成桩机横滑，一侧脱离钢板掉入泥中的危险，有翻车的危险。2、施工作业中，要随时调整好桩机的位置，立柱的垂直度、主钩的中心位置。3、当载荷吊于空中保持不动时，在锁定制动器踏板的同时，必须锁住卷扬棘爪，另外，吊载的情况下绝对禁止操作者站立。4、在自由下落摸式中，卷扬机操作杆放置中立位置时，载荷自由下落，此时必须踏下制动踏板，制动器才会起作用。5、操作系统回路的压力低会导致卷扬机棘爪动作不到位，载荷有下落的危险，此时应立即停止作业。6、雨后或下雨时，由于雨水的影响，制动带和离合器会产生打滑现象，所以操作前必须对制动器和离合器的动作确认无误后方可进行作业。7、主、辅卷扬机及第四卷扬模式转换开关出于关闭位置时或操作卷扬操作杆时，自由下落模式自动转换

合集下载

步履式打桩机说明书

步履式打桩机说明书

步履式打桩机说明书步履式打桩机的主要部件包括驾驶室、履带底盘、桩机臂、打桩器具、控制系统等。

其中，驾驶室是操作人员工作的地方，提供了舒适的工作环境。

履带底盘是支撑和行走装置，可以通过操纵杆控制前进、后退、转弯等动作。

桩机臂用于支撑和定位打桩器具，并提供桩的下压力。

打桩器具通常采用液压打桩锤，通过液压系统提供必要的冲击力，将桩打入地下。

控制系统负责控制整个打桩机的运行和操作。

步履式打桩机的使用方法是首先将打桩机移动到工作位置，在平整的地面上将履带底盘稳定固定。

然后，通过操纵杆控制履带底盘的运动，将打桩机调整到适当的位置。

接下来，通过液压系统将打桩器具放置到要打入的桩位上，并进行定位。

最后，打开液压系统，控制打桩锤的下压力和冲击力，将桩打入地下。

完成打桩后，可以通过液压系统将打桩器具拔出桩位，以便继续进行下一步工作。

在使用步履式打桩机时，需要注意以下几点事项。

首先，操作人员应该熟悉打桩机的操作方法和安全规程。

在操作过程中，要保持注意力集中，并保持良好的动作协调性。

其次，要定期检查打桩机的各项部件，确保其正常运行和安全性能。

特别是液压系统和打桩器具的工作状态，需要密切关注。

最后，要根据工程需要，选择适当的打桩机型号和配套设备，以确保施工质量和效率。

总之，步履式打桩机是一种先进的工程机械设备，广泛应用于各种工程项目中。

它具有稳定性强、移动能力好、操作简单等优点，可以提高施工效率，并减少人力成本。

使用步履式打桩机时，要注意安全操作，定期检查设备，确保其正常运行。

打桩机司机安全操作技术规程

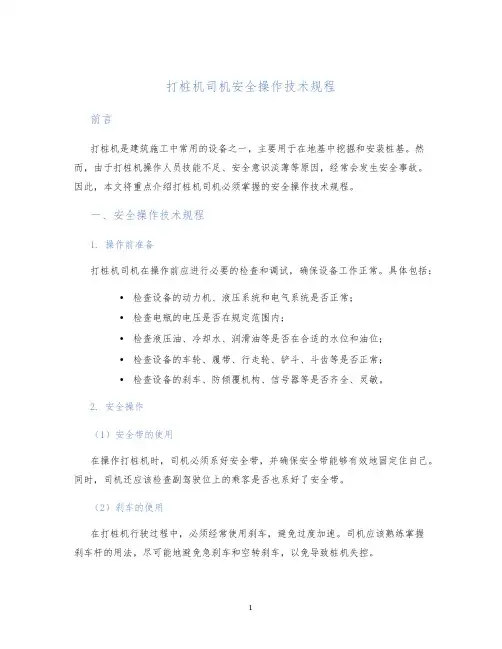

打桩机司机安全操作技术规程

打桩机司机安全操作技术规程前言打桩机是建筑施工中常用的设备之一，主要用于在地基中挖掘和安装桩基。

然而，由于打桩机操作人员技能不足、安全意识淡薄等原因，经常会发生安全事故。

因此，本文将重点介绍打桩机司机必须掌握的安全操作技术规程。

一、安全操作技术规程1. 操作前准备打桩机司机在操作前应进行必要的检查和调试，确保设备工作正常。

具体包括：•检查设备的动力机、液压系统和电气系统是否正常；•检查电瓶的电压是否在规定范围内；•检查液压油、冷却水、润滑油等是否在合适的水位和油位；•检查设备的车轮、履带、行走轮、铲斗、斗齿等是否正常；•检查设备的刹车、防倾覆机构、信号器等是否齐全、灵敏。

2. 安全操作（1）安全带的使用在操作打桩机时，司机必须系好安全带，并确保安全带能够有效地固定住自己。

同时，司机还应该检查副驾驶位上的乘客是否也系好了安全带。

（2）刹车的使用在打桩机行驶过程中，必须经常使用刹车，避免过度加速。

司机应该熟练掌握刹车杆的用法，尽可能地避免急刹车和空转刹车，以免导致桩机失控。

（3）速度控制在桩机行驶过程中需要根据路况和作业需要进行加速或减速，但是司机应该掌握三分之二的加速度，保证车辆稳定性和行驶的安全。

（4）升降操作在对施工现场中进行桩基施工时，打桩机司机应该掌握正确的升降筒操作方法。

升降筒的升降应该逐级实行，避免突然加速或者加力过猛，对设备和操作人员造成危险。

（5）安全防护打桩机司机应该掌握安全防护的知识，对于设备的门窗、挡板、伸缩臂等要及时开启，提供空气和逃生口。

同时，对于夜间作业或者特殊环境下操作，还需要进行专门的反光、信号等标志，以提醒周围车辆和行人注意安全。

（6）转弯操作在转弯时，打桩机司机应该把速度降低到最低点，然后改变方向，避免挡土板和车头向一侧倾斜。

3. 设备维护打桩机司机应该定期做好设备维护工作，包括：•对设备进行全面检查，较全的记录设备的状况；•及时检查设备的各种零配件，有热点、摩擦、漏油、异声等需要及时排除；•定期更换过期的油、滤纸等必要的耗材；•经常清洗、减少灰尘的积累，保持设备内部的清洁度。

液压打井机的操作方法

液压打井机的操作方法

液压打井机的操作方法
液压打井机操作的一般步骤如下：
1. 准备工作：检查液压打井机的各项设备和工具是否完好，确保安全使用。

清理工作区域，确保没有杂物和障碍物。

2. 安装井架：将井架安装在工作区域上，并进行固定，确保井架稳固。

3. 安装钻杆：根据打井的需求，选择适当的钻杆，并将钻杆安装在钻杆井架上。

4. 分离钻头：将钻杆上的钻头分离出来，通过钻杆连接装置将其与钻杆相连。

5. 开启液压装置：打开液压装置的开关或阀门，以提供所需的液压动力。

6. 调整钻进速度：根据需要，使用液压打井机上的控制器或遥控器调整钻进速度，确保钻进的平稳与安全。

7. 监控参数：注意监测液压装置的压力、温度等参数，确保工作正常。

8. 完成钻探：根据需要，持续进行钻探，直至达到预期目标，如取水井的目标水层深度。

9. 拆卸钻杆和井架：工作完成后，安全拆卸钻杆和井架，妥善存放或进行维护。

10. 关闭液压装置：关闭液压装置的开关或阀门，停止供给液压动力。

11. 清理和整理：清理工作区域，将工具和设备进行整理和储存，确保安全存放。

以上为一般液压打井机的操作流程，具体的操作步骤可能会因设备型号和工作需求而有所不同，使用前应仔细阅读操作手册并按照操作规程进行操作，确保安全和效果。

小型履带式打桩机操作手册讲解

小型履带式打桩机操作手册讲解

目录一、小型履带式打桩机操作说明第一章：工作条件第二章：操作步骤规程第三章：操作应注意事项第四章：打桩机维护保养二、小型履带式打桩机检查保养说明第一章：发动机的检查保养第二章：发电机的检查保养第三章：液压系统的检查保养第四章：底盘的检查保养第五章：打桩机电气设备的检查保养第六章：维修零件列表三、履带式打桩机故障排除说明一、小型履带式打桩机操作说明第一章：工作条件任何机械设备，都会受到自然环境、地理条件、空气温度等条件的影响，产生一些对产品性能、品质不利的因素。

因此，在使用我厂产品的前提下，应当做到以下几点：1.在使用本型号打桩机时，应保持地面相对坚实，作业过程中履带不下陷。

2.作业时，应避开人群密集区，必要时，对施工场地周围加设防护装置。

3.作业时，应避开高压线路及高架电网，以保证打桩机钻架的架设不受影响。

4.遇有大风、雨雪、雾霾、雷电等恶劣天气或视线不良时，应避免作业，以免发生意外。

5.在气温低于-15度，高于+40度的环境下，应避免打桩机作业，如确需施工，应当采取保温及降温措施，以免打桩机发生故障。

6.其他不利于打桩机施工作业的情况。

第二章：操作步骤规程小型履带式打桩机，是我厂为了适应市场发展需要，拓宽施工领域所精心研发的一款机型，较轮式打桩机来讲，场地的适应性更强，作业面更宽。

经过了大量的理论推敲和实地认证，目前各项技术指标均已达到业内产品相关标准,为规范操作,确保钻机正常运转,请操作人员务必按以下规程步骤进行操作:启动柴油机发电机组，怠速运转3~5分钟，逐渐加大供油量，使柴油发电机组电压表(V)指针达到400V以上，频率表(HZ)达到50以上，并固定好油量调节臂；打开发电机组电源输出开关以及配电柜的漏电保护开关，检查配电柜上电压表（V）指针移动情况，确保使其达到400V以上，否则应再次加大供油量直至电压达到要求为止；打开操作控制箱里电源开关及液压泵开关，使液压泵开始工作；按照指示图标操纵液压多路换向阀，将打桩机移动到指定位置，升起钻架，找准桩位并固定，同时将钻杆尖部确实接触到地面；按下操作控制箱上钻杆启动按钮，使钻杆开始旋转工作；操纵液压多路换向阀，使钻杆缓缓向下，直至钻孔深度符合要求为止；按下操作控制箱内钻杆停止按钮，使钻杆停止工作；根据车体指示图标，操纵液压多路换向阀，完成提钻，收杆，移机等步骤。
