土方工程平地机械一、平地机械类型和应用平地机是一种平整作业机械，利用机械所装的刮刀平整场地，刮刀位于两轮轴中间，能够升降、倾斜、回转和向外伸出，动作灵活准确，操纵方便，平整道路和广场（机场）有较大的精度，适用于推土、运土、大面积平整、挖道路边沟、刮修边坡等作业，也可用于扫除积雪、推送颗粒物料、搅拌路面混合料，以及道路养护等工作。
平地机还配备有耙齿、推上铲刀、接长刮刀、刮边坡刀、挖沟刀、扫雪器等，可以进行多种其他作业。
平地机分拖式和自行式两种（图4-42），拖式平地机机身沉重，操作费力，动作不灵活，已经淘汰。
当前生产的是自行式平地机，具有机动灵活、操纵省力等优点，广泛应用在道路工程路基路面的平整、机场的修筑，尤其在高速公路的修建中，自行式平地机已是一种必需的机械设备。
图4-42 平地机的类型（a）拖式；（b）自行式自行式平地机有四轮双轴和六轮三轴两种，前者为轻型机，后者为中、大型机。
根据车轮驱动，有全轮驱动和后轮驱动之分；根据车轮转向情况，有全轮转向和前轮转向两种。
自行式平地机常按照车轮对数（或轮轴数）用3个数字来表示，即：车轮总对数（或轮轴数）×驱动轮对数（或驱动轴数）×转向轮对数（或转向轴数），见表4-31。
驱动轮愈多，附着牵引力愈大；转向轮众多，则转弯半径愈小，因此3×3×3机型的作业性能最好，是大、中型平地机较多采用的型式。
当前，自行式平地机还广泛采用了铰接车架和转向轮能够对轮倾斜的结构，前者增加平地机的灵活性，后者当平地机受侧向载荷时（如在斜坡上作业时），车轮倾斜，使机械具有较大的工作稳定性。
表4-31 自行式平地机按轮对分类平地机按照刮刀长度分轻、中、重型（表4-32）。
表4-32 平地机按刮刀长度分类平地机刮刀和行走装置的操纵有液压式和机械式两种，自行式平地机多采用液压操纵。
国产平地机的分类和型号编号方法列于表4-33。
表4-33 平地机型号编号方法二、自行式平地机国产PY160型平地机（图4-43）是一种液压操纵的自行式重型平地机，该机质量15.2t、功率117.6kW（160HP），刮刀长度3.97m，由发动机、传动系统、作业操纵系统、刮刀4、车架3、松土器7、驾驶室和电气设备等组成。

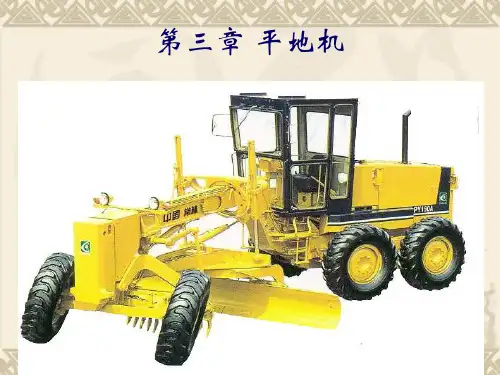

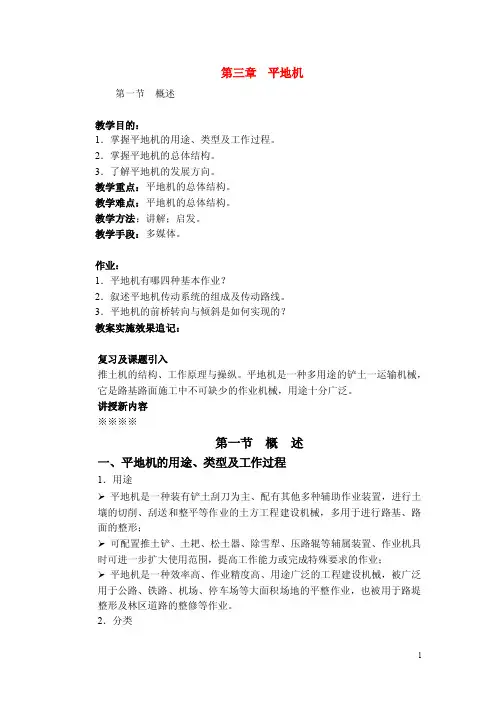

第三章平地机第一节概述教学目的：1．掌握平地机的用途、类型及工作过程。
2．掌握平地机的总体结构。
3．了解平地机的发展方向。
教学重点：平地机的总体结构。
教学难点：平地机的总体结构。
教学方法：讲解；启发。
教学手段：多媒体。
作业：1．平地机有哪四种基本作业？2．叙述平地机传动系统的组成及传动路线。
3．平地机的前桥转向与倾斜是如何实现的？教案实施效果追记：复习及课题引入推土机的结构、工作原理与操纵。
平地机是一种多用途的铲土一运输机械，它是路基路面施工中不可缺少的作业机械，用途十分广泛。
讲授新内容※※※※第一节概述一、平地机的用途、类型及工作过程1．用途平地机是一种装有铲土刮刀为主、配有其他多种辅助作业装置，进行土壤的切削、刮送和整平等作业的土方工程建设机械，多用于进行路基、路面的整形；可配置推土铲、土耙、松土器、除雪犁、压路辊等辅属装置、作业机具时可进一步扩大使用范围，提高工作能力或完成特殊要求的作业；平地机是一种效率高、作业精度高、用途广泛的工程建设机械，被广泛用于公路、铁路、机场、停车场等大面积场地的平整作业，也被用于路堤整形及林区道路的整修等作业。
2．分类☐按操纵方式分,平地机可分为:1)机械操纵式的平地机;2)液压操纵式的平地机。
☐按机架结构形式分,平地机可分为:1)整体机架式平地机;2)铰接机架式平地机。
☐按车轮数、驱动轮对数和转向轮对数来分1）六轮平地机有：3×2×1型——前轮转向，中后轮驱动；3×3×1型——前轮转向，全轮驱动；3×3×3型——全轮转向，全轮驱动。
2）四轮平地机有：2×1×1型——前轮转向，后轮驱动；2×2×2型——全轮转向，全轮驱动。
二、发展特点随着科学技术的进步和工业的发展，平地机也由于采用了新技术、新工艺和新材料而不断发展改进。
纵观近几十年来世界各主要平地机生产厂家和公司的发展情况，多数产品仅是作一些完善和修改，在机械结构上，平地机已发展到比较完善的地步。
