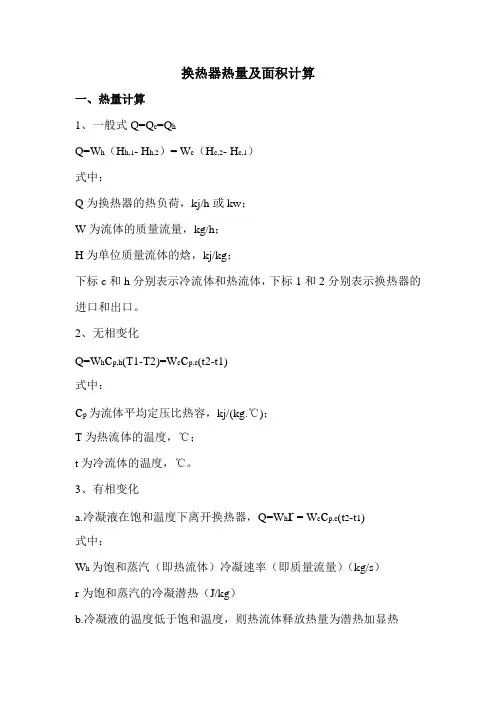

换热器热量及面积计算一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。
2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。
3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r = W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）] = W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1 w = 1 J/s = 3.6 kj/h = 0.86 kcal/h1 kcal = 4.18 kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。
( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。
) 对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。
换热器热量及面积计算一、热量计算1、一般式Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q 为换热器的热负荷， kj/h 或 kw ；W 为流体的质量流量， kg/h；H 为单位质量流体的焓， kj/kg ；下标 c 和 h 分别表示冷流体和热流体，下标 1 和 2 分别表示换热器的进口和出口。
2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；T为冷流体的温度，℃。
二、面积计算1、总传热系数K管壳式换热器中的K 值如下表：冷流体热流体总传热系数 K，w/(m2. ℃）水水850-1700水气体17-280水有机溶剂280-850 水轻油340-910 水重油60-280有机溶剂有机溶剂115-340 水水蒸气冷凝1420-4250 气体水蒸气冷凝30-300水低沸点烃类冷凝455-1140 水沸腾水蒸气冷凝2000-4250 轻油沸腾水蒸气冷凝455-1020 注：1w=1J/s=3.6kj/h=0.86kcal/h1kcal=4.18kj2、温差（1）逆流热流体温度 T：T1→T2冷流体温度 t ：t2 ←t1温差△ t ：△ t1 →△ t2△t m=（△ t2- △t1 ）/ ㏑（△ t2/ △t1 ）（2）并流热流体温度 T：T1→T2冷流体温度 t ：t1 →t2温差△ t ：△ t2 →△ t1△t m=（△ t2- △t1 ）/ ㏑（△ t2/ △t1 ）3、面积计算S=Q/(K. △t m)三、管壳式换热器面积计算S=3.14ndL其中， S 为传热面积 m2、n 为管束的管数、 d 为管径， m；L 为管长，m。
四、注意事项冷凝段：潜热（根据汽化热计算）冷却段：显热（根据比热容计算）。
换热器热量及面积计算
一、热量计算1、
一般式
Q=Wh (Hh,1- Hh,2 ) = Wc (Hc,2- Hc,1 )
式中：
Q为换热器的热负荷，kj/h或kw;
W为流体的质量流量，kg/h ；
H为单位质量流体的焓，kj/kg ；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。
2、无相变化
Q二Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg. C );
T为热流体的温度，C;
T为冷流体的温度，C
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h 1kcal=4.18kj 2、
温差
(1)逆流
热流体温度T: T1 F2
冷流体温度t: t211
温差△: △1—42
△m二(42- 41) /ln(A t2/ 41)
(2)并流
热流体温度T: T1 —T2
冷流体温度t: t1 T2
温差△: △2—/M
△m二（42- 41） /ln（A t2/ 41）
3、面积计算
S=Q/（K. 4tm）
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m; L为管长, m。
四、注意事项
冷凝段:潜热（根据汽化热计算）
冷却段:显热（根据比热容计算
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书,
学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

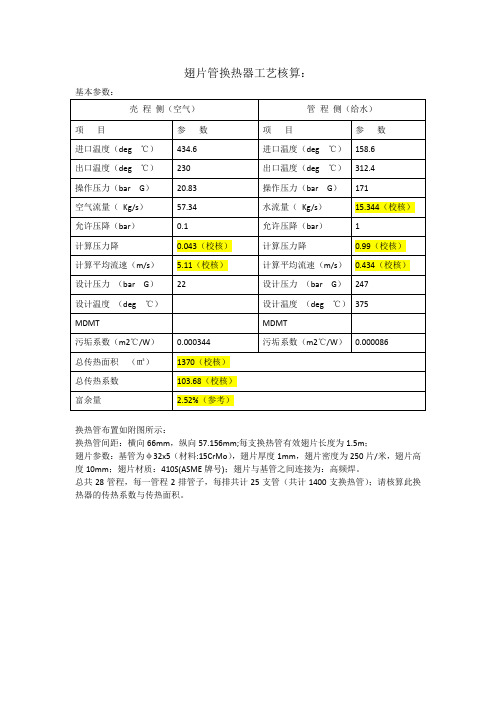

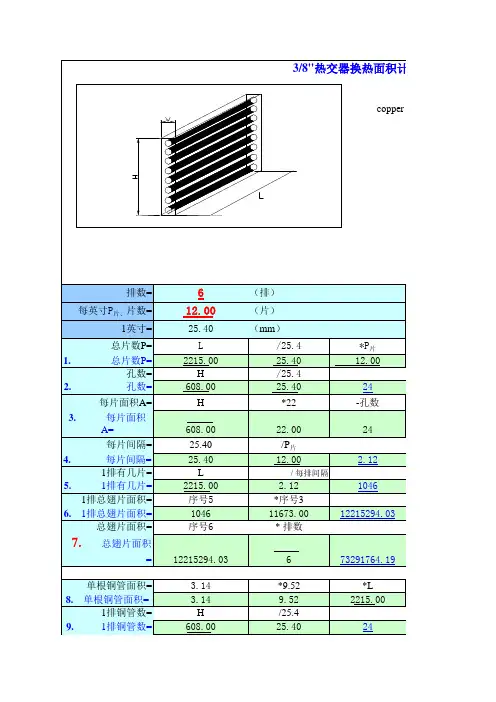

翅片管换热器的主要技术参数翅片管换热器是一种常见的热交换设备，广泛应用于化工、石油、电力、冶金等行业。
它通过两种流体的热量传递，实现热量的回收和利用，从而提高能源利用效率。
本文将详细介绍翅片管换热器的主要技术参数，以帮助大家更好地了解和选择这种设备。
一、翅片管换热器的定义和作用翅片管换热器是一种利用翅片管进行热量传递的设备。
它由壳体、翅片管束、进出口接管等部件组成。
在工作过程中，两种流体分别在翅片管内外流动，通过温差实现热量传递。
二、翅片管换热器的主要技术参数1.热交换面积：热交换面积是衡量翅片管换热器性能的重要指标，面积越大，换热效果越好。
根据实际需求和工艺条件选择合适的热交换面积。
2.换热器管径：换热器管径影响着流体的流动状态和换热效果。
通常情况下，管径越大，流体速度越快，换热效果越好。
但管径过大会增加设备成本，因此需根据实际需求选择合适的管径。
3.翅片高度：翅片高度直接影响着换热器的传热系数。
一般来说，翅片高度越高，传热系数越大，换热效果越好。
但过高的翅片高度会增加设备的阻力，影响流体的流动。
因此，在选择翅片高度时，需综合考虑换热效果和设备阻力。
4.翅片间距：翅片间距影响着流体的流动状态和换热效果。
合适的翅片间距可以保证流体的顺畅流动，提高换热效率。
翅片间距过小会导致流体通道狭窄，流动阻力增大；翅片间距过大则会降低换热效果。
5.材料选择：翅片管换热器材料的选用应根据实际工况和需求进行。
常用的材料有碳钢、不锈钢、铝等。
碳钢适用于高温、高压的工况；不锈钢具有良好的耐腐蚀性能，适用于腐蚀性介质的换热；铝材则具有良好的导热性能，适用于低压、低温的工况。
6.工作效率：翅片管换热器的工作效率是指单位时间内完成的热量传递量。
工作效率越高，说明设备的性能越好。
在选择翅片管换热器时，应根据实际需求和工艺条件，选用高效能的设备。
三、翅片管换热器的应用领域翅片管换热器因其高效、节能的特性，广泛应用于化工、石油、电力、冶金、空调等领域。
换热器热量及面积计算
一、热量计算
1、一般式
Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。
2、无相变化
Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)
式中：
c p为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃。
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表：
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj
2、温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△t m=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K.△t m)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。
四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算）。

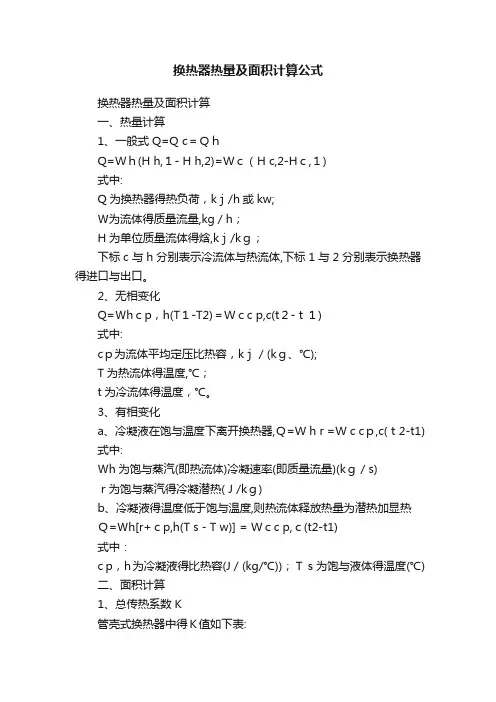

换热器热量及面积计算一、热量计算1、一般式Q=Q c=Q hQ=W h（H h,1- H h,2）= W c（H c,2- H c,1）式中：Q为换热器的热负荷，kj/h或kw；W为流体的质量流量，kg/h；H为单位质量流体的焓，kj/kg；下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。
2、无相变化Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)式中：c p为流体平均定压比热容，kj/(kg.℃)；T为热流体的温度，℃；t为冷流体的温度，℃。
3、有相变化a.冷凝液在饱和温度下离开换热器，Q=W h r = W c c p,c(t2-t1)式中：W h为饱和蒸汽（即热流体）冷凝速率（即质量流量）（kg/s）r为饱和蒸汽的冷凝潜热（J/kg）b.冷凝液的温度低于饱和温度，则热流体释放热量为潜热加显热Q=W h[r+c p,h（T s-T w）] = W c c p,c(t2-t1)式中：c p,h为冷凝液的比热容（J/（kg/℃））；T s为饱和液体的温度（℃）二、面积计算1、总传热系数K管壳式换热器中的K值如下表：注：1 w = 1 J/s = 3.6 kj/h = 0.86 kcal/h1 kcal = 4.18 kj2、温差（1）逆流热流体温度T：T1→T2冷流体温度t：t2←t1温差△t：△t1→△t2△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流热流体温度T：T1→T2冷流体温度t：t1→t2温差△t：△t2→△t1△t m=（△t2-△t1）/㏑（△t2/△t1）对数平均温差，两种流体在热交换器中传热过程温差的积分的平均值。
( 恒温传热时△t=T-t，例如：饱和蒸汽和沸腾液体间的传热。
) 对数平均温差因为在冷凝器板换一系列的换热器中温度是变化的为了我们更好的选型计算所以出来一个相对准确的数值,当△T1/△T2>1.7时用公式：△Tm=（△T1-△T2）/㏑（△T1/△T2）.如果△T1/△T2≤1.7时，△Tm=（△T1+△T2）/2二种流体在热交换器中传热过程温差的积分的平均值。

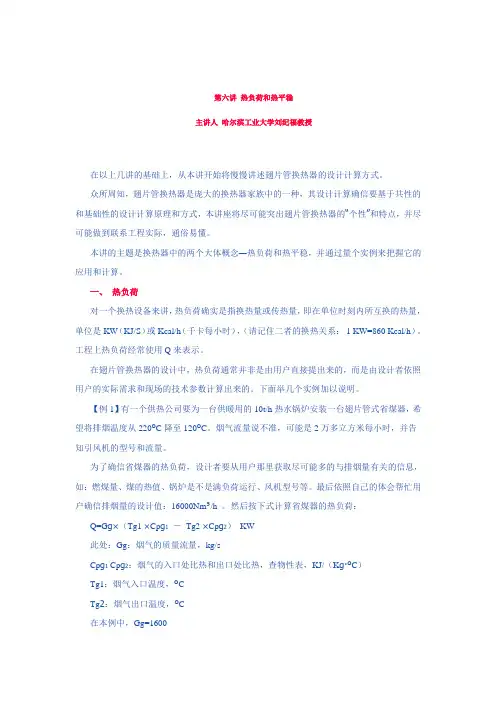

第六讲热负荷和热平稳主讲人哈尔滨工业大学刘纪福教授在以上几讲的基础上，从本讲开始将慢慢讲述翅片管换热器的设计计算方式。
众所周知，翅片管换热器是庞大的换热器家族中的一种，其设计计算确信要基于共性的和基础性的设计计算原理和方式，本讲座将尽可能突出翅片管换热器的“个性”和特点，并尽可能做到联系工程实际，通俗易懂。
本讲的主题是换热器中的两个大体概念—热负荷和热平稳，并通过量个实例来把握它的应用和计算。
一、热负荷对一个换热设备来讲，热负荷确实是指换热量或传热量，即在单位时刻内所互换的热量，单位是KW（KJ/S）或Kcal/h（千卡每小时），（请记住二者的换热关系：1 KW=860 Kcal/h）。
工程上热负荷经常使用Q来表示。
在翅片管换热器的设计中，热负荷通常并非是由用户直接提出来的，而是由设计者依照用户的实际需求和现场的技术参数计算出来的。
下面举几个实例加以说明。
【例1】有一个供热公司要为一台供暖用的10t/h热水锅炉安装一台翅片管式省煤器，希望将排烟温度从220ºC降至120ºC。
烟气流量说不准，可能是2万多立方米每小时，并告知引风机的型号和流量。
为了确信省煤器的热负荷，设计者要从用户那里获取尽可能多的与排烟量有关的信息，如：燃煤量、煤的热值、锅炉是不是满负荷运行、风机型号等。
最后依照自己的体会帮忙用户确信排烟量的设计值：16000Nm³/h 。
然后按下式计算省煤器的热负荷：Q=G g×（Tg1 ×Cp g1－Tg2 ×Cp g2）KW此处：Gg：烟气的质量流量，kg/sCp g1 Cp g2：烟气的入口处比热和出口处比热，查物性表，KJ/（K g·ºC）Tg1：烟气入口温度，ºCTg2：烟气出口温度，ºC在本例中，Gg=1600Cp g1=1.102 KJ/（K g·ºC），Cp g2 = 1.074 KJ/（K g·ºC）Tg1=220ºC Tg2=120ºC ，1.295 是烟气在0 ºC时的密度（kg / m3）。
