文件类型 仪器名称 资料编号 版次 页次
仪器作业指导书 QT2型晶体管特性图示仪
1/3
1.目的
为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。
2. 适用范围
二极管，三极管等其它晶体管的性能测试操作
3. 仪器测试操作
3.1仪器测试前准备工作
3.1.1 检查仪器供电电源是否为 AC220± 10V，50Hz± 20H乙
3.1.3 接通电源，将电源开关向右方向按动，开启仪器预热 10分钟。
3.2仪器设置
3.2.1调节光度聚焦、辅助聚焦，将示波管会聚成一清晰的小光。
3.2.2Y、X移位：对Y、X档位旋钮置于中心位置，此时光点应根据 PNR NPf开关的选择处于左下方（NPN或右
上方（PNP。再调节移位旋钮使其在左上方或右上方实线部份的零点。
3.2.3对Y X校准：将Y X灵敏度分别进行10度校准，其方法将 Y （或X）方式开关自“丄”至“校准”，此时 光点或基线应有10度偏转，如超过或不到时应进行增益调节。
3.2.4阶梯调零：阶梯调零的依据即将阶梯先在示波管上显示， 然后根据放大器输入端接地所显示的位置， 再调
节调零电位器使其与放大器接时重合即完成调零；调节方式首先将 Y偏转放大器置于基级电流或基极源电
压（即“阶梯”）档级，X偏转放大器置于UC勺位置任意档级，将测试选择置于“ NPN, “阶梯” 置于“常
态”，阶梯幅度/级置于电压/级的任何档级，“输入”拨到正常，“作用”拨到正常，集电极电压置于任意 档级，Y方式置于“测量”使示波管显示电压值，此时旋动“调零”按钮使第一根基线与 Y偏转放大器在“丄” 时直线重合即完成了调零步骤；
3.2.5电容性电流平衡：在要求较高电流灵敏度档级进行测量时，可对电容性电流进行平衡，平衡方式将 Y偏转
放大器置于较高灵敏度档级（如 500U/以下）使示波管显示一电容性电流，调节电容平衡旋钮使其达到最
小值即可；
1 晶体管特性图示仪安全操作及保养规程
1. 前言
晶体管特性图示仪是一种专业化的电子测量设备，它能够对晶体管进行测试，分析晶体管的性能。为了保护该设备的安全，保持其良好工作状态，以及为最终用户提供最好的体验，我们为您提供以下安全操作以及保养规程。
2. 安全操作规程
2.1 基本要求
晶体管特性图示仪是一种精密的测量仪器，因此需要严格的安全操作措施，以确保设备能够长期稳定工作、准确测量。下面为您介绍几个基本的操作要求：
• 操作人员必须接受过专门的培训，了解设备操作方法和基本的安全操作知识，遵守本规程以及制造商提供的相关指南。
• 设备的选择、安装、使用、维护都必须遵循规程要求。
• 操作过程中，必须仔细阅读并遵照设备相关标签和说明书。
• 在使用设备之前，必须检查仪器和配件是否完好，避免因损坏导致安全隐患。
• 操作人员必须佩戴耐压手套、护目镜等必要的防护用品，以确保操作的安全性。 2 2.2 指导步骤
下面为您介绍一些常规的操作步骤，以供参考：
1. 开机前的检查：
• 检查电源线、测量线缆和所有连接线是否处于良好状态；
• 检查设备上的电源开关，确保其处于关闭状态；
• 检查可调整和固定元件是否处于良好状态。
2. 开机操作：
• 插入电源线，连接测量线缆;
• 打开电源开关;
• 等待设备自检完成；
• 设置测量参数，根据测量对象的需要进行测量。
3. 关机操作：
• 关闭电源开关；
• 拔出电源线、测量线缆。
3. 保养规程
3.1 基本保养
为了确保设备的正常工作，同时延长设备的使用寿命，我们为您提供以下安全保养规程：
1. 对设备的外部进行清洁和维护工作，确保设备表面干净。清洁过程中需要注意防潮、防水、防静电等工作，并使用专门的清洁剂。 3 2. 及时更换设备中的易损件，如保险丝、电解电容、继电器等，以确保设备持续稳定工作。
3. 定期进行设备的校准和维修工作，确保仪器精度在指定范围内。
![QT2晶体管图示仪使用方法介绍[终稿]](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/38a46dea69dc5022aaea00bd.webp)

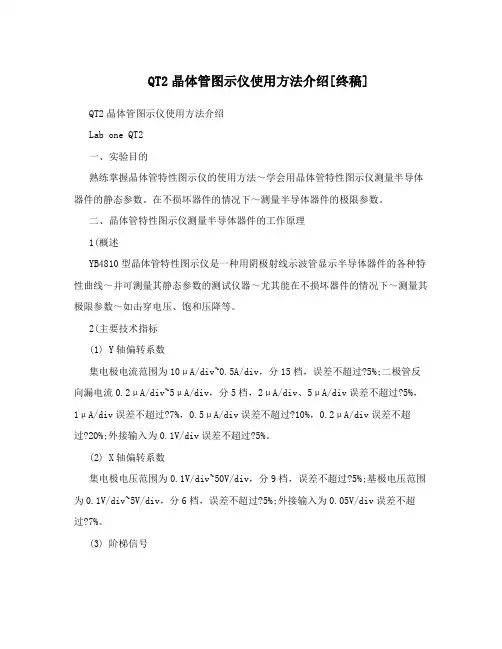

QT2晶体管图示仪使用方法介绍[终稿]
QT2晶体管图示仪使用方法介绍
Lab one QT2
一、实验目的
熟练掌握晶体管特性图示仪的使用方法～学会用晶体管特性图示仪测量半导体器件的静态参数。在不损坏器件的情况下～测量半导体器件的极限参数。
二、晶体管特性图示仪测量半导体器件的工作原理
1(概述
YB4810型晶体管特性图示仪是一种用阴极射线示波管显示半导体器件的各种特性曲线～并可测量其静态参数的测试仪器～尤其能在不损坏器件的情况下～测量其极限参数～如击穿电压、饱和压降等。
2(主要技术指标
(1) Y轴偏转系数
集电极电流范围为10μA/div~0.5A/div，分15档，误差不超过?5%;二极管反向漏电流0.2μA/div~5μA/div，分5档，2μA/div、5μA/div误差不超过?5%，1μA/div误差不超过?7%，0.5μA/div误差不超过?10%，0.2μA/div误差不超过?20%;外接输入为0.1V/div误差不超过?5%。
(2) X轴偏转系数
集电极电压范围为0.1V/div~50V/div，分9档，误差不超过?5%;基极电压范围为0.1V/div~5V/div，分6档，误差不超过?5%;外接输入为0.05V/div误差不超过?7%。
(3) 阶梯信号 阶梯电流范围为0.1μA/级~50mA/级，分18档;1μA/级~50mA/级，误差不超过?5%，0.1μA/级误差不超过?7%;阶梯电压范围为0.05V/级~1V/级，分5档，误差不
超过?5%;串联电阻10Ω、10KΩ、0.1MΩ，分3档，误差不超过?10%;每簇级数
4~10级连续可调。2(4 集电极扫描电源、高压二极管测试电源
其峰值电压与峰值电流容量如下表所示，其中最大输出不低于下表:
5V档 0~5V 10A
50V档 0~50V 1A
500V档 0~500V 0.1A
德信诚培训网
更多免费资料下载请进： 好好学习社区 XJ4810型晶体管特性图示仪操作规范
一、目的：
通过该图示仪的测试，确保来料三极管的放大倍数能满足我司要求。
二、适用范围：
适用于常有晶体三极管的放大倍数之测量。
三、操作步骤：（参照图示仪参数表）
1.接好电源线，打开电源开关，预热15分钟。
2.调节辉度、聚焦及辅助聚焦，使光点清晰。
3.依参数表，将峰值电压按钮置于合适位置；将峰值电压旋钮调零；集电极电源极性按钮、阶梯极性按钮、“转换”按钮均置于 “” 位置。
4.校准、调零：
4.1通过上下、左右移位，使光点置于左下角坐标零点。按下“校准”键，亮点应对准最右上端点。校准后弹出此键。
4.2调节“级/簇”旋钮为10级，调节“电流/度”旋钮至阶梯档位，缓慢增大峰值电压，使亮线右端与Y轴10度线重合，调节“调零”旋钮，使线簇达到11条，且线簇底线应与X轴零度线重合，即完成调零。
5.依被测三极管规格及参数表，将“电流/度”旋钮、“电压/度”旋钮、“电压-电流/级”旋钮、功耗限制电阻旋钮置于合适位置；将阶梯信号键置于“重复”位置。
