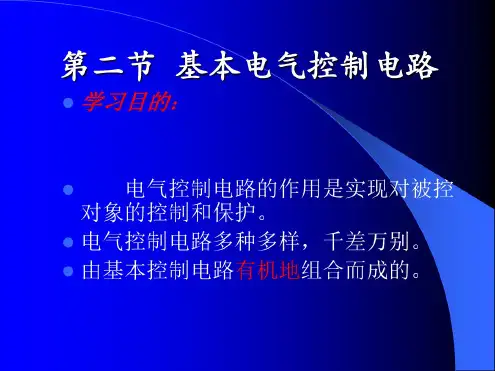

基本电气控制电路

电气控制电路的原理

电气控制电路是一种用来控制电气设备或系统运行的电路。它主要由控制元件、控制电源和被控制设备组成。

控制元件是电气控制电路中的核心部分，常用的控制元件有开关、继电器、电动机驱动器等。开关用来控制电路的通断，继电器可以将小电流控制较大电流的流动，而电动机驱动器则用来控制电动机的转速和方向。

控制电源为整个电气控制电路提供驱动力。它可以通过直流电源或交流电源来提供电能。在实际应用中，由于被控制设备的特点和要求不同，控制电源也会有所不同。

被控制设备是电气控制电路的终端部分，它可以是电机、灯具、加热器等。被控制设备通过控制电路中的控制元件来实现控制和操作。

电气控制电路的原理可以简单概括为通过控制电源提供的电能，通过控制元件的控制来控制和操作被控制设备。具体的操作方式和控制逻辑可以根据实际需求和应用场景进行设计和调整。

在实际应用中，电气控制电路常常需要考虑电路的稳定性、安全性和可靠性。在电路设计和安装过程中，需要严格按照相关标准和规范进行操作，避免因电气控制电路设计不当而引发事故或故障。

通过电气控制电路的设计和运用，可以实现对电气设备和系统的自动化控制，提高工作效率和安全性，降低能耗和生产成本。

电气控制原理电路的基本设计方法

1、分析设计法

分析设计法是根据生产工艺的要求选择适当的基本控制环节（单元电路）或将比较成熟的电路按其联锁条件组合起来，并经补充和修改，将其综合成满足控制要求的完整线路。当没有现成的典型环节时，可根据控制要求边分析边设计。

优点是设计方法简单，无固定的设计程序，它容易为初学者所掌握，在电气设计中被普遍采用；

缺点是设计出的方案不一定是最佳方案，当经验不足或考虑不周全时会影响线路工作的可靠性。

2、逻辑设计法

逻辑设计法是利用逻辑代数来进行电路设计，从生产机械的拖动要求和工艺要求出发，将控制电路中的接触器、继电器线圈的通电与断电，触点的闭合与断开，主令电器的接通与断开看成逻辑变量，根据控制要求将它们之间的关系用逻辑关系式来表达，然后再化简，做出相应的电路图。

优点是能获得理想、经济的方案。

缺点是这种方法设计难度较大，整个设计过程较复杂，还要涉及一些新概念，因此，在一般常规设计中，很少单独采用。

常用低压电器及基本控制电路[精选]

低压电器是指额定电压低于1000V、频率低于400Hz的电器设备，包括电动机、开关、断路器、接触器、保险丝、继电器等，是现代工业中基础性的电气设备。常用低压电器及其基本控制电路如下：

1. 开关

开关是低压电器中最基础的产品，根据用途可分为普通开关、继电器和接触器等。其中，普通开关是开关的基础形式，通过机械开关控制电流的通断，普遍应用于各种场合；继电器是将小的电流转换成大的电流的电气控制元件，可以实现电路的自动控制；接触器是一种大功率电器，可实现高速分合闸，适用于需大功率传输的场合。

2. 电动机

电动机是将电能转换成机械能的电气机械转换装置，是现代工业中必不可少的设备，可用于驱动各种机械设备。常见的电动机有交流电动机和直流电动机两种。交流电动机通常采用三相交流电源供电，具有结构简单、可靠性高、运行平稳的特点；直流电动机则因为具有转矩平均、控制方便等特性，适用于某些特殊的场合。

3. 断路器

断路器是一种可以控制电路通断的电器设备，用于保护电气设备及线路。根据不同的保护对象，断路器可分为过载保护断路器和短路保护断路器。过载保护断路器的作用是保护电气设备及线路不受电流过载的损害；短路保护断路器则主要用于短路故障时的断电保护。

4. 接触器

接触器是一种中高功率电器，可以实现电路的开合，广泛应用于各种场合。接触器根据开合方式和结构形式可分为直接起动式接触器（也称二次起动式接触器）和磁悬浮式接触器等。其中，直接起动式接触器是接触器的基本形式，其结构简单、操作可靠，适用于一般场合；磁悬浮式接触器则具有运行平稳、高灵敏度等特点，主要应用于特殊控制场合。

5. 保险丝

保险丝是一种安全保护电路的电器元件，通过熔断来实现过载保护，通常用于低压直流和交流电路中。保险丝的熔断时间和额定电流有关，当电路中电流达到或超过保险丝的额定电流时，会自动熔断，以保护电器设备及线路不受过载损害。

电气控制系统的基本电路

引言

电气控制系统是现代工业生产中不可或缺的组成部分。它由各种电气元件和设备组成，用于控制和操作机械、设备和工艺过程。而这些电气元件和设备的连接和组合形成了各种基本电路，实现了电气控制系统的功能。本文将介绍电气控制系统中常见的几种基本电路。

1. 开关电路

开关电路是电气控制系统中最基本，也是最常见的电路之一。它由一个或多个开关元件组成，用于控制电源的通断。开关电路可以分为直流开关电路和交流开关电路两类。 1.1 直流开关电路

直流开关电路是用于直流电源的控制。常见的直流开关电路包括：

- 单刀单掷开关电路：由一个单刀单掷开关负责控制电源的通断； - 双刀双掷开关电路：由一个双刀双掷开关负责控制多个电源的通断； - 多刀多掷开关电路：由一个多刀多掷开关负责控制多个电源的通断。

1.2 交流开关电路

交流开关电路是用于交流电源的控制。常见的交流开关电路包括：

- 交流触点开关电路：由一个交流接触器或继电器负责控制电源的通断；

- 交流控制开关电路：由一个交流控制器负责控制电源的通断，常用于照明系统等。

2. 定时电路

定时电路是电气控制系统中常用的一种电路，用于控制设备和过程的定时操作。常见的定时电路包括： 2.1 555定时器电路

555定时器是一种常用的定时器芯片，可以实现各种定时功能。它有三个外部引脚：引脚1（GND）为接地引脚，引脚4（Reset）为外部复位引脚，引脚8（Vcc）为电源引脚。通过配置外部电阻和电容，可以实现不同的定时功能，如单稳态触发器、震荡器等。

2.2 PLC定时器电路

可编程逻辑控制器（PLC）是现代工业生产中常用的控制设备。PLC内部集成了定时器模块，可以灵活配置各种定时功能。通过PLC的编程软件，可以设置定时器的时间参数、工作方式等，实现设备和过程的精确定时控制。

3. 逻辑电路

逻辑电路是电气控制系统中另一种常见的电路类型，用于实现逻辑运算和控制功能。常见的逻辑电路包括： 3.1 与门电路
