电气控制电路基本环节习题解答

习题答案第一章机床控制线路的基本环节1.答：低压电器是机床控制线路的基本组成元件。

它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。

常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。

2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。

它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。

因此，低压断路器在数控机床上使用越来越广泛。

3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。

继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。

因此继电器触点容量较小（不大于5A）。

在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。

4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。

5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。

过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。

最常用的是利用过电流继电器进行过电流保护。

长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。

绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。

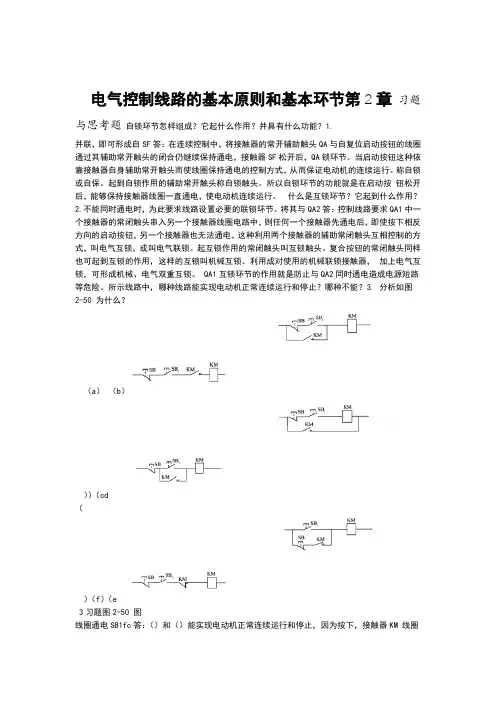

电气控制线路的基本原则和基本环节第2章习题与思考题自锁环节怎样组成？它起什么作用？并具有什么功能？1.并联，即可形成自SF答：在连续控制中，将接触器的常开辅助触头QA与自复位启动按钮的线圈通过其辅助常开触头的闭合仍继续保持通电，接触器SF松开后，QA锁环节。

当启动按钮这种依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，从而保证电动机的连续运行。

称自锁或自保。

起到自锁作用的辅助常开触头称自锁触头。

所以自锁环节的功能就是在启动按钮松开后，能够保持接触器线圈一直通电，使电动机连续运行。

什么是互锁环节？它起到什么作用？2.不能同时通电时，为此要求线路设置必要的联锁环节。

将其与QA2答：控制线路要求QA1中一个接触器的常闭触头串入另一个接触器线圈电路中，则任何一个接触器先通电后，即使按下相反方向的启动按钮，另一个接触器也无法通电，这种利用两个接触器的辅助常闭触头互相控制的方式，叫电气互锁，或叫电气联锁。

起互锁作用的常闭触头叫互锁触头。

复合按钮的常闭触头同样也可起到互锁的作用，这样的互锁叫机械互锁。

利用成对使用的机械联锁接触器，加上电气互锁，可形成机械、电气双重互锁。

QA1互锁环节的作用就是防止与QA2同时通电造成电源短路等危险。

所示线路中，哪种线路能实现电动机正常连续运行和停止？哪种不能？3.分析如图2-50为什么？（a）（b）））（cd（）（f）（e3习题图2-50 图线圈通电SB1fc答：（）和（）能实现电动机正常连续运行和停止，因为按下，接触器KM线圈断电，电动机停止。

KM，SB并自锁，电动机连续运行；按下其他则不能，因为图（a）接触器KM线圈不能得电，故不能启动；图（b）能启动连续运行，但不能切断接触器线圈供电，即不能停止；图（d）会引起电源短路；图（e）线圈不能保持连续通电。

（图中，SB1为启动按钮开关，SB为停止按钮开关。

）4.试采用按钮、刀开关、接触器和中间继电器，画出异步电动机点动、连续运行的混合控制电路。

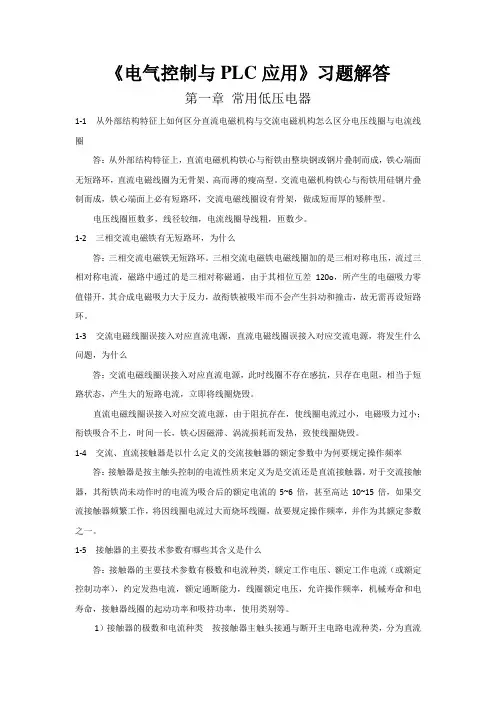

《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构怎么区分电压线圈与电流线圈答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。

交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。

电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。

1-2 三相交流电磁铁有无短路环，为什么答：三相交流电磁铁无短路环。

三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120o，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。

1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。

直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。

1-4 交流、直流接触器是以什么定义的交流接触器的额定参数中为何要规定操作频率答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。

对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。

1-5 接触器的主要技术参数有哪些其含义是什么答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。

电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。

A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。

A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。

A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。

A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。

A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。

B、改变三相交流电源的频率。

C、改变三相交流电源的相序。

D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。

A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。

电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。

（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。

（错误）3. 熔断器在电路中主要起到过载保护作用。

（错误）4. 交流接触器的线圈断电后，触点会自动断开。

（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。

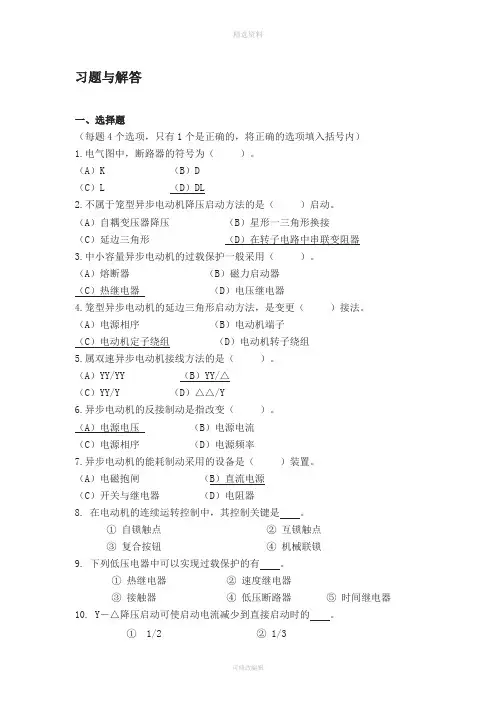

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

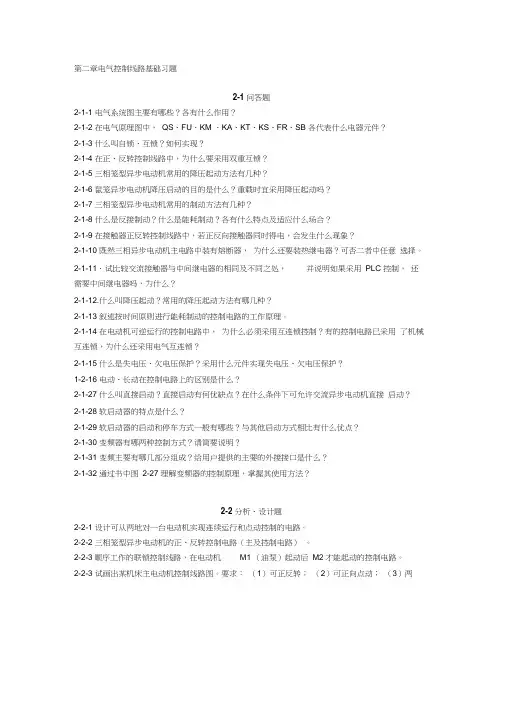

第二章电气控制线路基础习题2-1 问答题2-1-1 电气系统图主要有哪些？各有什么作用？2-1-2 在电气原理图中，QS、FU、KM 、KA、KT、KS、FR、SB 各代表什么电器元件？2-1-3 什么叫自锁、互锁？如何实现？2-1-4 在正、反转控制线路中，为什么要采用双重互锁？2-1-5 三相笼型异步电动机常用的降压起动方法有几种？2-1-6 鼠笼异步电动机降压启动的目的是什么？重载时宜采用降压起动吗？2-1-7 三相笼型异步电动机常用的制动方法有几种？2-1-8 什么是反接制动？什么是能耗制动？各有什么特点及适应什么场合？2-1-9 在接触器正反转控制线路中，若正反向接触器同时得电，会发生什么现象？2-1-10 既然三相异步电动机主电路中装有熔断器，为什么还要装热继电器？可否二者中任意选择。

2-1-11．试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC 控制，还需要中间继电器吗，为什么？2-1-12.什么叫降压起动？常用的降压起动方法有哪几种？2-1-13 叙述按时间原则进行能耗制动的控制电路的工作原理。

2-1-14 在电动机可逆运行的控制电路中，为什么必须采用互连锁控制？有的控制电路已采用了机械互连锁，为什么还采用电气互连锁？2-1-15 什么是失电压、欠电压保护？采用什么元件实现失电压、欠电压保护？1-2-16 电动、长动在控制电路上的区别是什么？2-1-27 什么叫直接启动？直接启动有何优缺点？在什么条件下可允许交流异步电动机直接启动？2-1-28 软启动器的特点是什么？2-1-29 软启动器的启动和停车方式一般有哪些？与其他启动方式相比有什么优点？2-1-30 变频器有哪两种控制方式？请简要说明？2-1-31 变频主要有哪几部分组成？给用户提供的主要的外接接口是什么？2-1-32 通过书中图2-27 理解变频器的控制原理，掌握其使用方法？2-2 分析、设计题2-2-1 设计可从两地对一台电动机实现连续运行和点动控制的电路。

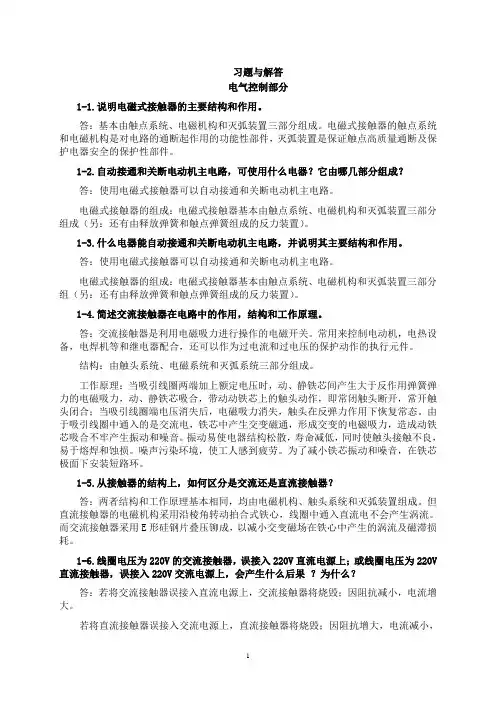

习题与解答电气控制部分1-1.说明电磁式接触器的主要结构和作用。

答：基本由触点系统、电磁机构和灭弧装置三部分组成。

电磁式接触器的触点系统和电磁机构是对电路的通断起作用的功能性部件，灭弧装置是保证触点高质量通断及保护电器安全的保护性部件。

1-2.自动接通和关断电动机主电路，可使用什么电器？它由哪几部分组成？答：使用电磁式接触器可以自动接通和关断电动机主电路。

电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组成（另：还有由释放弹簧和触点弹簧组成的反力装置）。

1-3.什么电器能自动接通和关断电动机主电路，并说明其主要结构和作用。

答：使用电磁式接触器可以自动接通和关断电动机主电路。

电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组（另：还有由释放弹簧和触点弹簧组成的反力装置）。

1-4.简述交流接触器在电路中的作用，结构和工作原理。

答：交流接触器是利用电磁吸力进行操作的电磁开关。

常用来控制电动机，电热设备，电焊机等和继电器配合，还可以作为过电流和过电压的保护动作的执行元件。

结构：由触头系统、电磁系统和灭弧系统三部分组成。

工作原理：当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

由于吸引线圈中通入的是交流电，铁芯中产生交变磁通，形成交变的电磁吸力，造成动铁芯吸合不牢产生振动和噪音。

振动易使电器结构松散，寿命减低，同时使触头接触不良，易于熔焊和蚀损。

噪声污染环境，使工人感到疲劳。

为了减小铁芯振动和噪音，在铁芯极面下安装短路环。

1-5.从接触器的结构上，如何区分是交流还是直流接触器？答：两者结构和工作原理基本相同，均由电磁机构、触头系统和灭弧装置组成。

但直流接触器的电磁机构采用沿棱角转动拍合式铁心，线圈中通入直流电不会产生涡流。

电气控制控制线路部分习题与答案1、鼠笼型异步电动机在什么条件下可以直接启动？设计带有隔离开关、短路保护、过载保护的鼠笼型电动机直接启动的主电路与控制电路。

并理解和掌握自锁的概念与用法。

答案：相对于电网容量功率较小的鼠笼型电动机可以直接启动（全压启动）。

见课本101页图5-2。

2、设计三相异步电动机正反转控制的主电路与控制电路，并掌握互锁的概念与用法。

答案：课本102页图5-3.3、两台三相异步电动机，1）一台先启动后才允许另一台启动，设计主电路与控制电路。

2）除以上要求外，还要求实现后启动电动机停止后，先启动电动机才能停止，设计控制电路。

答案：课本103页图5-34、设计既能点动又能连续运行的异步电动机直接启动主电路与控制电路。

答案：课本103也图5-45、如何实现多地点启动、停止控制？答案：课本图5-76、画出异步电动机定子串电阻降压启动的主电路与控制电路。

答案：课本图5-327、画出异步电动机星形—三角形降压启动的主电路与控制电路。

答案：课本128页图5-34。

8、三相异步电动机的六个接线柱及其标号如下图，如何接线是星形接法？如何接线是三角形接法？答案：9、三相异步电动机可正反转，且两个旋转方向都可以反接制动，画出主回路与控制回路。

答案：课本129页图5-3710、能耗制动的原理是什么？画出能耗制动的主回路与控制回路。

答案：课本130页图5-38 。

11、画出速度原则能耗制动的主回路与控制回路。

12、设计一个控制电路，要求第一台电动机启动后，第二台电动机才允许启动，第二台电动机启动后，第三台电动机才能启动。

只要有一台电动机过载，三台电动机全部停止。

13、某鼠笼型异步电动机单向运转，要求启动时电流不能大，制动时快速停车，试设计主电路与控制电路。

主电路：RKM3控制电路：。

电气控制基础试题及答案一、单项选择题（每题2分，共20分）1. 电气控制系统中，用于实现自动控制的元件是（）。

A. 继电器B. 接触器C. 按钮D. 限位开关答案：A2. 电磁式继电器的主要组成部分不包括（）。

A. 电磁铁B. 触点C. 线圈D. 电阻答案：D3. 在电气控制电路中，熔断器的作用是（）。

A. 过载保护B. 短路保护C. 隔离电源D. 以上都是答案：D4. 交流接触器的线圈通电后，其触点的状态是（）。

A. 常开B. 常闭C. 保持原状态D. 不确定5. 电气控制线路中，用于实现电路自锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B6. 电气控制线路中，用于实现电路互锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：C7. 电气控制线路中，用于实现电路延时控制的元件是（）。

A. 按钮B. 接触器C. 时间继电器D. 限位开关答案：C8. 电气控制线路中，用于实现电路顺序控制的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B9. 电气控制线路中，用于实现电路急停控制的元件是（）。

B. 接触器C. 继电器D. 限位开关答案：A10. 电气控制线路中，用于实现电路过载保护的元件是（）。

A. 按钮B. 接触器C. 继电器D. 熔断器答案：D二、填空题（每空1分，共20分）1. 电气控制系统中，用于实现自动控制的元件是继电器，其主要组成部分包括电磁铁、触点和线圈。

2. 交流接触器的线圈通电后，触点状态变为常开，从而实现电路的自动控制。

3. 熔断器在电气控制线路中的作用是过载保护和短路保护，同时也可以用于隔离电源。

4. 电气控制线路中，接触器可以实现电路的自锁，即在电路闭合后，即使控制按钮释放，电路仍然保持闭合状态。

5. 电气控制线路中，继电器可以实现电路的互锁，即两个或多个电路不能同时工作。

6. 时间继电器在电气控制线路中用于实现电路的延时控制，即在电路闭合后，经过一定时间后电路才会断开。

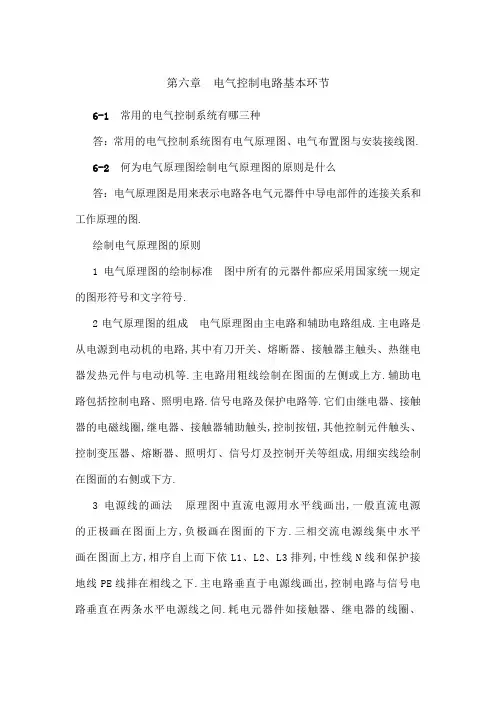

第六章电气控制电路基本环节6-1常用的电气控制系统有哪三种答：常用的电气控制系统图有电气原理图、电气布置图与安装接线图.6-2何为电气原理图绘制电气原理图的原则是什么答：电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的图.绘制电气原理图的原则1电气原理图的绘制标准图中所有的元器件都应采用国家统一规定的图形符号和文字符号.2电气原理图的组成电气原理图由主电路和辅助电路组成.主电路是从电源到电动机的电路,其中有刀开关、熔断器、接触器主触头、热继电器发热元件与电动机等.主电路用粗线绘制在图面的左侧或上方.辅助电路包括控制电路、照明电路.信号电路及保护电路等.它们由继电器、接触器的电磁线圈,继电器、接触器辅助触头,控制按钮,其他控制元件触头、控制变压器、熔断器、照明灯、信号灯及控制开关等组成,用细实线绘制在图面的右侧或下方.3电源线的画法原理图中直流电源用水平线画出,一般直流电源的正极画在图面上方,负极画在图面的下方.三相交流电源线集中水平画在图面上方,相序自上而下依L1、L2、L3排列,中性线N线和保护接地线PE线排在相线之下.主电路垂直于电源线画出,控制电路与信号电路垂直在两条水平电源线之间.耗电元器件如接触器、继电器的线圈、电磁铁线圈、照明灯、信号灯等直接与下方水平电源线相接,控制触头接在上方电源水平线与耗电元器件之间.4原理图中电气元器件的画法原理图中的各电气元器件均不画实际的外形图,原理图中只画出其带电部件,同一电气元器件上的不同带电部件是按电路中的连接关系画出,但必须按国家标准规定的图形符号画出,并且用同一文字符号注明.对于几个同类电器,在表示名称的文字符号之后加上数字序号,以示区别.5电气原理图中电气触头的画法原理图中各元器件触头状态均按没有外力作用时或未通电时触头的自然状态画出.对于接触器、电磁式继电器是按电磁线圈未通电时触头状态画出；对于控制按钮、行程开关的触头是按不受外力作用时的状态画出；对于断路器和开关电器触头按断开状态画出.当电气触头的图形符号垂直放置时,以“左开右闭”原则绘制,即垂线左侧的触头为常开触头,垂直右侧的触头为常闭触头；当符号为水平放置时,以“上闭下开”原则绘制,即在水平线上方的触头为常闭触头,水平线下方的触头为常开触头.6原理图的布局原理图按功能布置,即同一功能的电气元器件集中在一起,尽可能按动作顺序从上到下或从左到右的原则绘制.7线路连接点、交叉点的绘制在电路图中,对于需要测试和拆接的外部引线的端子,采用“空心圆”表示；有直接电联系的导线连接点,用“实心圆”表示；无直接电联系的导线交叉点不画黑圆点,但在电气图中尽量避免线条的交叉.8原理图绘制要求原理图的绘制要层次分明,各电器元件及触头的安排要合理,既要做到所用元件、触头最少,耗能最少,又要保证电路运行可靠,节省连接导线以及安装、维修方便.6-3何为电器布置图电器元件的布置应注意哪几方面答：电器元件布置图是用来表明电气原理图中各元器件的实际安装位置,可视电气控制系统复杂程度采取集中绘制或单独绘制.电器元件的布置应注意以下几方面：1体积大和较重的电器元件应安装在电器安装板的下方,而发热元件应安装在电器安装板的上面.2强电、弱电应分开,弱电应屏蔽,防止外界干扰.3需要经常维护、检修、调整的电器元件安装位置不宜过高或过低.4电器元件的布置应考虑整齐、美观、对称.外形尺寸与结构类似的电器安装在一起,以利安装和配线.5电器元件布置不宜过密,应留有一定间距.如用走线槽,应加大各排电器间距,以利布线和维修.6-4何为安装接线图安装接线图的绘制原则是什么答：安装接线图主要用于电器的安装接线、线路检查、线路维修和故障处理,通常接线图与电气原理图和元件布置图一起使用.接线图表示出项目的相对位置、项目代号、端子号、导线号、导线型号、导线截面等内容.安装接线图的绘制原则是：1各电气元器件均按实际安装位置绘出,元器件所占图面按实际尺寸以统一比例绘制.2一个元器件中所有的带电部件均画在一起,并用点划线框起来,即采用集中表示法.3各电气元器件的图形符号和文字符号必须与电气原理图一致,并符号国家标准.4各电气元器件上凡是需接线的部件端子都应绘出,并予以编号,各接线端子的编号必须与电气原理图上的导线编号相一致.5绘制安装接线图时,走向相同的相邻导线可以绘成一股线.6-5电气控制电路的基本控制规律主要有哪些控制答：电气控制电路的基本控制规律有自锁与互锁的控制、点动与连续运转的控制、多地联锁控制、顺序控制与自动循环的控制等.6-6 电动机点动控制与连续运转控制的关键控制环节是什么其主电路又有何区别从电动机保护环节设置上分析答：电动机点动控制与连续运转控制的关键控制环节在于有无自锁电路,该电路是用电动机起动接触器的常开辅助触头并接在起动按钮常开触头两端构成.有自锁电路为连续运转,无自锁电路为点动控制.对于点动控制的电动机主电路中不用接热继电器,即无需长期过载保护.6-7何为电动机的欠电压与失电压保护接触器与按钮控制电路是如何实现欠电压与失电压保护的答：电动机的欠电压保护是指当电动机电源电压降到～倍额定电压时,将电动机电源切除而停止工作的保护.电动机的失电压保护是指当电动机电源电压消失而停转,但一旦电源电压恢复时电动机不会自行起动的保护.对于采用接触器和按钮控制的起动、停止电路,当电动机电源电压消失或下降过多时,接触器自行释放,主触头断开电动机主电路而停止转动,接触器自锁常开触头断开自锁电路,电源恢复时,电动机不会自行起动,而需再次按下按钮后电动机方可起动旋转,实现欠电压、失电压保护.6-8何为互锁控制实现电动机正反转互锁控制的方法有哪两种它们有何不同答：在控制电路中相互制约的控制关系称为互锁,其中电动机正反转控制中正转控制与反转控制的互锁最为典型.实现电动机正反转互锁控制的方法其一是将正反转接触器的常闭辅助触头串接在对方接触器线圈的前面,此法常称为电气互锁；其二是将正、反转起动按钮的常闭触头串接在对方接触器线圈的前面,此法常称为机械互锁.常用电气互锁时,电路是正转起动-停止-反转起动的控制,而采用机械互锁时,电路是可以实现由正转直接变反转的正转起动-反转-正转-…-停止的控制.6-9试画出用按钮选择控制电动机既可点动又可连续运转的控制电路.题6-9图6-10分析图6-11两种顺序联锁控制电路工作原理,试总结其控制规律.答：在图6-11b是两台电动机按顺序起动控制电路,M1电动机由接触器KM1控制,而M2电动机由接触器KM2控制.KM1的常开触头串接在KM2线圈控制电路中,即只有在KM1线圈通电并自锁,即电动机M1起动后,KM1触头闭合才可起动M2电动机,确保按M1先起动、M2后起动的顺序进行,实现顺序联锁控制.图6-11c是起动时先起动M1,后起动M2；停车时,必须先停M2然后才能停M1的按顺序起动、停止的控制电路.图中将M1控制接触器KM1的常开触头串接在KM2线圈电路中,确保起动先起动M1然后才可起动M2.而KM2接触的常开触头并接在M1停车按钮SB1常闭触头两端,当M1、M2起动旋转后.KM1、KM2均通电吸合,由于KM2常开触头闭合且并接在停止按钮SB1两端,只要KM2常开触头处于闭合状态,按下SB1不起作用,只有先按下M2的停止按钮SB3,KM2线圈断电释放,KM2常开触头断开,再按下停止按钮SB1,KM1线圈断电释放,电动机M1才断电停转.实现先停M2后才可停M1的顺序联锁.6-11试画出两台电动机M1、M2起动时,M2先起动,M1后起动,停止时M1先停止,M2后停止的电气控制电路.答：起动时M2先起动,M1后起动；停止时M1先停止,M2后停止见下图.题6-11图6-12 试分析图6-13所示自动循环控制电路工作原理.答：图6-13中工作台自动往返循环控制电路中.M为工作台拖动电机,KM1为正转接触熔,KM2为反转接触器.SB1为总停按钮SB2为正转起动按钮,SB3为反转起动按钮,ST1为反向变正向行程开关,由工作台上后退撞块B压下使其动作.SQ2为工作台后退限位开关,ST2为正向变反向行程开关,由前进撞块A压下使其动作,SQ1为工作台前进限位开关.电路工作原理：合上主电路与控制电路电源开关,按下SB2,KM1线圈通电并自锁,电动机M正转起动旋转,拖动工作台前进,当工作台前进到撞块A 压下ST2,其常闭触头断开,切断KM1线圈电源,常开触头闭合,KM2线圈通电并自锁,电动机由正转变为反转,拖动工作台后退,当后退到撞块B压下ST1时,ST1常闭触头断开,KM2断电释放,ST1常开触头闭合.使KM1线圈通电吸合,电动机由反转变为正转,拖动工作台前进,如此周而复始,实现工作台自动往返的循环.要停止时,可按下SB1,KM1或KM2线圈断电,电机断电停止,工作台停下.当换向开关ST1或ST2失灵时,工作台将沿原运动方向移动,撞块将压下限位开关SQ2或SQ1,都将使电机断电,工作台停止,实现限位保护.此时可按下反方向起动按钮,使撞块退出压下的限位开关后停车再修理换向开关.6-13电动机正反转控制电路中,最关键的控制环节在哪里答：电动机正反转电路控制电路关键控制在：一是在主电路中正转接触器与反转接触器主触点应保证电动机定子绕组所接三相交流电源相序要接反,这样才能保证电动机能实现正、反转.为此正反转接触器主触头之间上方采用对应接,下方则采用包围接；二是在控制电路中要有正、反转控制的互锁环节,否则发生按下正转起动按钮,电动机正转运行后发生又按下反转起动按钮的误操作时出现正、反转接触线圈都通电吸合,造成三相交流电源相间短路,电源三相熔断器熔断,电动机停止.6-14电动机正反转电路中,要实现直接由正转变反转,反转直接变正转,其控制要点在何处答：实现电动机可直接由正转变反转或由反转变正转,其控制要点为采用机械互锁.6-15试分析图6-35中各电路中的错误,工作时会出现什么现象应如何改进答：图6-35中a按下SB点动按钮,KM线圈无法通电吸合,即无法工作.见题6-15改进图a.b按下起动按钮SB2,KM线圈通电后,按下停止按钮SB1,KM线圈无法断电释放.见题6-15改进图b.c按下SB2,KM线圈通电吸合后,按下SB1,KM线圈不能断电释放.见题6-15改进图c.d按下SB2,KM线圈通电吸合,松开SB2,KM线圈断电释放成为点动控制.见题6-15改进图d.eKM1线圈吸合时与KM2线圈通电吸合时,相序不变,电动机无法实现正、反转.见题6-15改进图e.f按下正转起动按钮SB2,KM1线圈无法通电吸合.见题6-15改进图f.g控制电源一合闸,不用按下SB2,KM2线圈立即通电吸合.见题6-15改进图g.题6-15 改进图6-16分析图6-14电路工作原理,指出各电气触头作用.答：电路工作原理：合上电源开关Q,按下起动按钮SB2,KM1、KT、KM3线圈同时通电并自锁,电动机三相定子绕组接成星形接入三相交流电源进行减压起动,当电动机转速接近额定转速时,通电延时型时间继电器动作,KT常闭触头断开,KM3线圈断电释放；同时KT常开触头闭合,KM2线圈通电吸合并自锁,电动机绕组接成三角形全压运行.当KM2通电吸合后,KM2常闭触头断开,使KT线圈断电,避免时间继电器长期工作.KM2、KM3常闭触头为互锁触头,以防同时接成星形和三角形造成电源短路.分析图6-15XJ01系列自耦变压器减压起动电路工作原理.答：电路工作原理：合上主电路与控制电路电源开关,HL1灯亮,表明电源电压正常.按下起动按钮SB2,KM1、KT线圈同时通电并自锁,将自耦变压器接入,电动机由自耦变压器二次电压供电作减压起动,同时指示灯HL1灭,HL2亮,显示电动机正进行减压起动.当电动机转速接近额定转速时,时间继电器KT通电延时闭合触头闭合,使KA线圈通电并自锁,其常闭触头断开KM1线圈电路,KM1线圈断电释放,将自耦变压器从电路切除；KA的另一对常闭触头断开,HL2指示灯灭；KA的常开触头闭合,使KM2线圈通电吸合,电源电压全部加在电动机定子上,电动机在额定电压下进入正常运转,同时HL3指示灯亮,表明电动机减压起动结束.由于自耦变压器星接部分的电流为自耦变压器一、二次电流之差,故用KM2辅助触头来联接.6-18分析图6-16电路工作原理.答：图6-16时间原则控制转子电阻起动电路工作原理：合上三相电源开关Q,接通控制电路电源,在转子电阻短接接触器KM2、KM3、KM4线圈断电释放,其常闭触头闭合前提下,按下起动按钮SB2,线路接触器KM1线圈通电并自锁,电动机在转子电阻R1、R2、R3全部接入情况下全压起动,同时时间继电器KT1线圈通电吸合,KT1为通电延时型时间继电器,当KT1延时时间一到,其常开延时闭合触头闭合,由于KT1常开触头的闭合,短接转子电阻R1接触器KM2线圈通电并自锁,KM2常开主触头闭合将转子电阻R1短接,转子电流上升,电磁转矩加大,电动机转速上升,同时KM2常开辅助触头闭合,接通时间继电器KT2线圈,KT2通电吸合,其常开通电延时闭合触头经延时后闭合,使短接转子电阻接触器KM3线圈通电吸合并自锁,KM3常开主触头闭合短接转子电阻R2,转速再上升,而KM3的常闭辅助触头断开,使KT1、KM2、KT2线圈断电释放.KM3另一对常开辅助触头闭合,使KM4线圈通电吸合并自锁,KM4主触头闭合,短接R3转子电阻,电动机转速上升,运行在稳定转速下,电动机按时间原则起动结束.而KM4的一对常闭辅助触头断开,使KM3、KT3线圈断电释放,使电动机起动后只有KM1、KM4线圈通电吸合.6-19分析图6-18电路中各触头的作用,若将速度继电器KS触头接成另一对常开触头,会发生什么后果为什么答：在图6-18电动机单向反接制动电路中,若速度继电器触头接错,在按下电动机停止按钮SB1后,因KS常开触头一直是断开的,反接制动接触器KM2线圈无法通电吸合,故没有反接制动,电动机只是自然停车.6-20分析图6-19电路工作原理.指出该电路中各电器触头的作用.答：电路工作原理：合上电源开关,按下正转起动按钮SB2,正转中间继电器KA3线圈通电并自锁,其常闭触头断开,互锁了反转中间继电器KA4线圈电路,KA3常开触头闭合,使接触器KM1线圈通电,KM1主触头闭合使电动机定子绕组经电阻R接通正相序三相交流电源,电动机M开始正转降压起动.当电动机转速上升到一定值时,速度继电器正转常开触头KS-1闭合,中间继电器KA1通电并自锁.这时由于KA1、KA3的常开触头闭合,接触器KM3线圈通电,于是电阻R被短接,定子绕组直接加以额定电压,电动机转速上升到稳定工作转速.所以,电动机转速从零上升到速度继电器KV常开触头闭合这一区间是定子串电阻降压起动过程.正转停车时,按下停止按钮SB1,使KA3、KM1、KM3线圈相继断电释放,但此时电动机转子仍以惯性高速旋转,使KS-1触头仍维持闭合状态,KA1仍处于吸合状态,所以在KM1常闭触头复位后,KM2线圈便通电吸合,其常开主触头闭合,使电动机定子绕组经电阻R获得反相序三相交流电源,对电动机进行反接制动,电动机转速迅速下降,当电动机转速低于KS释放值时,KS-1复位,KA1线圈断电,KM2线圈断电释放,反接制动结束,电动机转速依惯性降至零.图中KM1、KM2为电动机正、反转接触器,KM3为短接制动电阻接触器,KA1、KA2、KA3、KA4为中间继电器,KS为速度继电器,其中KS-1为正转闭合触头,KS-2为反转闭合触头.R电阻起动时起定子串电阻降压起动用,停车时,R电阻又作为反接制动电阻.6-21在按速度原则控制电动机反接制动的过程中,若制动效果差,是何原因如何调整答：对于按速度原则即用速度继电器控制的电动机反接制动,若发生反接制动效果差,通常来说是由于速度继电器触头释放过早,即其常开触头过早断开,这是由于反力弹簧压得过紧,为此可调节压紧反力弹簧的螺钉,将反力弹簧开点即可.6-22分析图6-20电路各电器触头的作用,并分析电路工作原理.答：电路工作原理：电动机现已处于单向运行状态,所以KM1通电并自锁.若要使电动机停转,只要按下停止按钮SB1、KM1线圈断电释放,其主触头断开,电动机断开三相交流电源.同时,KM2、KT线圈同时通电并自锁,KM2主触头将电动机定子绕组接入直流电源进行能耗制动,电动机转速迅速降低,当转速接近零时,通电延时型时间继电器KT延时时间到,KT常闭延时断开触头动作,使KM2、KT线圈相继断电释放,能耗制动结束.图中KT的瞬时常开触头与KM2自锁触头串接,其作用是：当发生KT线圈断线或机械卡住故障,致使KT常闭通电延时断开触头断不开,常开瞬动触头也合不上时,只有按下停止按钮SB1,成为点动能耗制动.若无KT的常开瞬动触头串接KM2常开触头,在发生上述故障时,按下停止按钮SB1后,将使KM2线圈长期通电吸合,使电动机两相定子绕组长期接入直流电源.6-23分析图6-21电路各电器触头的作用,并分析电路工作原理.答：KM1、KM2为电动机正、反转接触器,KM3为能耗制动接触器,KS为速度继电器.电路工作原理：合上电源开关Q,根据需要按下正转或反转起动按钮SB2或SB3,相应接触器KM1或KM2线圈通电吸合并自锁,电动机起动旋转.此时速度继电器相应的正向或反向触头KS-1或KS-2闭合,为停车接通KM3实现能耗制动作准备.停车时,按下停止按钮SB1,电动机定子三相电源切除.当SB1按到底时,KM3线圈通电并自锁,电动机定子接入直流电源进行能耗制动,电动机转速迅速降低,当转速下降到100r/min时速度继电器释放,其触头在反力弹簧作用下复位断开,使KM3线圈断电释放,切除直流电源,能耗制动结束,电动机依惯性自然停车至零.6-24分析图6-23电路工作原理.答：图6-23电路工作原理：合上电源开关,接通控制电路电源.当要起动电动机时,按下起动按钮SB2,接触器KM1线圈通电吸合,其常开主触头闭合,电磁铁线圈通电,制动闸松开制动轮.与此同时,接触器KM1常开辅助触头闭合,使接触器KM2线圈通电并自锁,电动机起动旋转.当要停车时,按下停车按钮SB1,接触器KM1、KM2线圈同时断电释放,其常开主触头断开,电磁铁线圈YB,电动机M同时断电,电动机在电磁抢闸作用.制动闸孔将制动轮紧紧抢住,使电动机迅速停止转动.6-25分析图6-25电路各电器触头的作用,并分析电路工作原理.答：图6-25电路工作原理：接通电路与控制电路电源,若选择“低速”则将SA扳至“左”位,三角形联接接触器KM1通电吸合,电动机接成三角形接法,成为4极电动机获得低速起动旋转运行.若选择“高速”时,则将SA扳至“右”位,KT线圈通电并吸合,KT常开瞬动触头闭合,使KM1线圈相继通电吸合,电动机接成三角形,低速起动旋转,当KT时间继电器通电延时时间一到,KT常闭延时断开触头断开,切断KM1线圈电路,KM1断电释放,同时,KT延时闭合触头闭合使KM2、KM3线圈相继通电吸合,电动机改接成双星形二极高速旋转运行.所以此电路在时间继电器KT延时的时段为三角形低速起动运转,延时时间到后再转为高速起动与运行.6-26分析图6-26电路工作原理.答：图6-26电路工作原理：合上三相交流电源开关Q,接通控制电路电源,凸轮控制器QCC手柄置于“0”位,按下起动按钮SB,线路接触器KM线圈通电吸合并自锁,但QCC手柄在“0”位时,电动机定子未接入三相交流电源.由于电路在“前”与“后”是对称的,下面以“前”为例说明.当QCC手柄置于“前1”位时,电动机定子绕组经凸轮控制器触头接入正相序电源,转子串入全部电阻起动旋转,获得最低转速旋转.当QCC手柄置于“前2”位时,电动机定子绕组接线不变,仍为正相序三相电源接入,而凸轮控制器另一对触头闭合短接一段转子电阻,电动机在较高转速下旋转.当QCC手柄置于“前3”位时,电动机定子接线不变,转子另一相电阻被QCC触头短接一段,使电动机转子再上升.当QCC手柄置于“前4”位时,电动机定子接线不变,转子第三相电阻被QCC触头短接,电动机转速再上升.当QCC手柄置于“前5”位时,电动机定子接线不变,转子电阻全部短接,电动机转速上升.电路的保护环节：1前进或后退限位保护：自锁电路是由限位开关SQ1SQ2与KM常开触头串联构成,当SQ1SQ2压下时,断开自锁电路,KM线圈断电释放,电动机停转.2过电流保护：当电动机过载时,过电流继电器KOC动作,KM线圈电路中KOC常闭触头断开,KM线圈断电释放,电动机停转.3零位保护：电路只有在凸轮控制器QCC手柄置于“0”位,按下SB才可使KM线圈通电吸合并自锁,以后再操作手柄方可使电动机起动旋转.6-27分析图6-27电路工作原理.答：电路工作原理：合上电枢电源开关Q1和励磁与控制电路电源开关Q2,励磁回路通电,KA2线圈通电吸合,其常开触头闭合,为起动作好准备；同时,KT1线圈通电,其常闭触头断开,切断KM2、KM3线圈电路.保证串入R1、R2起动.按下起动按钮SB2,KM1线圈通电并自锁,主触头闭合,接通电动机电枢回路,电枢串入两级起动电阻起动；同时KM1常闭辅助触头断开,KT1线圈断电,为延时使KM2、KM3线圈通电,短接R1、R2做准备.在串入R1、R2起动同时,并接在R1电阻两端的KT2线圈通电,其常开触头断开,使KM3不能通电,确保R2电阻串入起动.经一段时间延时后,KT1延时闭合触头闭合,KM2线圈通电吸合,主触头短接电阻R1,电动机转速升高,电枢电流减小.就在R1被短接的同时,KT2线圈断电释放,再经一定时间的延时,KT2延时闭合触头闭合,KM3线圈通电吸合,KM3主触头闭合短接电阻R2,电动机在额定电枢电压下运转,起动过程结束.6-28分析图6-28电路工作原理.答：电路工作原理：KM1、KM2为正、反转接触器,KM3、KM4为短接电枢电阻接触器,KT1、KT2为时间继电器,R1、R2为起动电阻,R3为放电电阻,ST1为反向转正向行程开关,ST2为正向转反向行程开关.起动时电路工作情况与上题图2-27电路工作原理相同,但起动后,电动机将按行程原则实现电动机的正、反转,拖动运动部件实现自动往返运动.6-29分析图6-29电路工作原理.答：电路工作原理：电动机起动电路工作情况与图2-27电路工作情况。

第5章电气控制电路基本环节5-1 答：电气原理图：它是根据电气控制系统的工作原理，采用电器元件展开的形式，利用图形符号和项目代号来表示电路各电器元件中导电部件和接线端子的连接关系而绘出的图样。

绘制电气原理图的原则：(1)电气原理图的主电路一般绘制在图的左侧(或上方)，控制电路一般绘制在图的右侧(或下方)。

(2)为了便于读图，电器元件应按其功能布置，并尽可能地按其工作(或动作)的先后顺序排列，先工作的排在前，后工作的排在后，其布局顺序是从左至右或从上至下。

(3)电气原理图中的所有电气元器件的全部触头都应按未通电或未受激的状态(即静态)绘出。

(4)电气原理图中的所有电器元件图形符号均按照国家标准GB/T 4728-2005～2008的规定绘制；文字符号均按照国家标准的规定标注。

(5)图中的同一电器的不同部分(如线圈和触头)均应采用同样的文字符号来标注。

(6)图中的导线、连接线等应尽量避免交叉和折弯，线条要尽量减少，尽量垂直或水平绘制。

图中有直接电联系的交叉导线的连接点(即导线交叉处)要用黑圆点表示。

(7)在电气原理图的上方将图分成若干图区，并标明该区电路的用途与作用；并在继电器、接触器线圈下方列有触头表，用以说明线圈和触头的从属关系。

5-2 答：虽然在电动机的主电路中装设有熔断器，也要装设热继电器，因为它们的作用各不相同，熔断器主要起短路保护作用，而热继电器主要起过载保护的作用。

5-3 答：是否有无自锁触头。

点动控制的主电路中不需装设热继电器，而长期连续运行控制在主电路中必须需装设热继电器。

5-4 答：零压保护：当电源突然断电或电源电压下降很多时，接触器KM产生的电磁吸力不足，衔铁不能可靠吸合而释放，使得主触头复位，电动机断电停止。

同时，常开辅助触头断开，解除自锁。

单向运行控制电路为何具有零压保护：因为电路本身具有自锁触头。

5-5 答：当甲接触器工作时，乙接触器不能工作；而当乙接触器工作时，甲接触器也不能工作的逻辑关系称为“互锁”。

第一章习题及参考答案1-1. 如何区分直流电磁系统和交流电磁系统？如何区分电压线圈和电流线圈？答：直流电磁铁铁心由整块铸铁铸成，而交流电磁铁的铁心则用硅钢片叠成，以减小铁损。

实际应用中，由于直流电磁铁仅有线圈发热，所以线圈匝数多、导线细，制成细长形，且不设线圈骨架，铁心与线圈直接接触，利于线圈的散热。

而交流电磁铁由于铁心和线圈均发热，所以线圈匝数少，导线粗，制成短粗形，吸引线圈设有骨架，且铁心与线圈隔离，利于铁心与线圈的散热。

1-2. 接触器的主要结构有哪些？交流接触器和直流接触器如何区分？答：接触器的结构主要由电磁系统，触头系统，灭弧装置和其他部件等组成。

直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触头系统和灭弧装置等部分组成。

但也有不同之处，在电磁机构方面采用衔铁绕棱角转动的拍合式结构；主触头方面常采用滚动接触的指形触头，通常为一对或两对；灭弧装置采用磁吹式灭弧。

1-3 . 中间继电器的作用是什么？中间继电器与接触器有何区别？答：中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大即增大触头容量的继电器。

中间继电器和接触器的区别：中间继电器的触头对数多，触头容量较大（额定电流5A～10A），动作灵敏。

其主要用途是当其它继电器的触头对数或触头容量不够时，可借助中间继电器来扩大触头数目，起到中转或变换作用；接触器触点有主触点和辅助触点之分，而中间继电器没有主、辅助触点之分。

1-4. 对于星形联接的三相异步电动机能否用一般三相结构热继电器做断相保护？为什么？对于三角形联结的三相异步电动机必须使用三相具有断相保护的热继电器，对么？答：可以。

因为星形接法相线电流相等，当缺相时，流过热继电器的电流增大，一段时间后热继电器动作，能起断路保护。

对于三角形接法的电动机必须选用断相保护的热继电器。

1-5. 在电动机的控制电路中，热继电器与熔断器各起什么作用？答：电动机的控制电路中热继电器是专门用来对连续运行的电动机实现过载及断相保护，以防电动机因过热而烧毁的一种保护电器。

第一章电气控制系统中常用低压电气1.1判断题（1）╳（2）√（3）√（4）╳（5）√（6）╳（7）╳（8）√（9）√（10）√（11）╳（12）╳（13）√ (14) √（15）╳（16）╳（17）╳（18）√1.2 选择题（1）A （2）B （3）A (4) A (5) A（6）B (7)A（8）B （9）B （10）B （11）B（12）D C（13）A （14）A （15）A（16）A （17）B1.3问答题（1）低压电器通常是指在交流额定电压1200V、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品。

常用的的电压电压有接触器、继电器、熔断器等（2）电磁式低压电器由感测和执行两部分组成。

感测部分是接收外界输入的信号，并通过转换、放大、判断，作出有规律的反应，使执行部分动作，输出相应的指令，实现控制目的。

对于电磁式电器，感测部分大都是电磁机构，而执行部分则是触点系统（3）触点在闭合状态下动静触点完全接触，并有工作电流通过，成为电接触。

接触电阻易使触点因发热而温度升高，从而使触点易产生熔焊现象，降低了工作的可靠性以及触点的使用寿命（4）P11（5）P49-50（1.9.1低压断路器的工作原理）（6）熔断电流一般是额定电流的两倍（7）P27（一、熔断器的选择）（8）减小机械振动和噪音（9）交流接触器线圈的通电瞬间起动电流比吸合后的维持电流大数倍，所以频繁操作会造成线圈发热。

衔铁如果卡住，线圈电流会增大很多倍，短时间线圈就烧毁了。

（10）不能。

因为在交流控制电路中，每个线圈上所分配到的电压与线圈阻抗是成正比的，两个接触器动作总是有先有后，不可能同时吸合。

先吸合的接触器电抗较大，所分得的电压也较大，这可能导致后边的接触器因电压不够而无法吸合所以，要想两个接触器同时动作，其线圈应该并联连接。

（11）P18（12）P17（13）P27-P28（14）中间继电器与交流接触器的区别有以下几点：（1）功能不同。

模块一基本电气控制电路任务一思考与练习1.填空题（1）低压电器是指工作于交流1200伏以下或直流1500伏以下电路中的电器。

（2）接触器是一种低压自动切换的电磁式电器，具有控制和保护作用。

用于频繁地接通或断开交直流主回路和大容量控制电路。

（3）接触器的结构主要由电磁机构、触头系统和灭弧装置等组成。

（4）接触器的触点分主触点与辅助触点，其中前者用于通断较大电流的主电路，后者用于通断小电流的控制电路。

（5）线圈未通电时触点处于断开状态的触点称为动合触点，而处于闭合状态的触点称为动断触点。

（6）热继电器是利用电流热效应来切断电路的一种保护电器，它用作电动机的过载保护，不宜作为短路保护。

热继电器热元件的整定电流一般情况下取1.1~1.15倍电动机额定电流。

（7）熔断器用于各种电气电路中作短路保护。

（8）按钮帽做成不同颜色用以区别各按钮作用，一般用红色表示停止按钮，绿色表示启动按钮。

（9）接触器选用时，其主触点的额定工作电压应等于或大于负载电路的电压，主触点的额定工作电流应等于或大于负载电路的电流。

2.选择题（1）图示1-17电路中，（ b ）图能实现点动和自锁工作。

图1-17 题（1）图（2）图示1-18电路中，（b）图按正常操作时出现点动工作。

（a）（b）（c）图1-18 题（2）图3.熔断器与热继电器用于保护交流三相异步电动机时，能不能互相取代？为什么？答案：不能，熔断器用于短路保护而热继电器用于过载保护，熔断器保护时，断开电路的速度较快，而热继电器保护电路时需要一段时间的延迟。

短路保护需要快速性，因此不能互换。

4.电路中QS、FU、KM、FR和SB分别是什么电器元件的文字符号？答案：QS:刀开关FU:熔断器KM:接触器FR:热继电器SB:按钮5.交流接触器的主触点、辅助触点和线圈各接在什么电路中，应如何连接？答案：主触点接在主电路中，辅助触点接在控制电路中，线圈接在控制电路中。

串联6.电动机的起动电流很大，起动时热继电器应不应该动作？为什么答案：不应该，热继电器动作是在工作电流长时间超过额定值的时候才动作，而电动机启动瞬间产生较大电流时，热继电器不应该动作。
