数字矩阵(解码上墙服务器)的功能11

1、视频管理平台专业术语系统管理集中存储：指建立一个庞大的数据库，把各种信息存入其中，各种功能模块围绕信息库的周围并对信息库进行录入、修改、查询、删除等操作的组织方式。

流媒体：指采用流式传输的方式在Internet播放的媒体格式。

流媒体又叫流式媒体，它是指商家用一个视频传送服务器把节目当成数据包发出，传送到网络上。

用户通过解压设备对这些数据进行解压后，节目就会像发送前那样显示出来。

电子地图：即数字地图，是利用计算机技术，以数字方式存储和查阅的地图。

解码上墙：通过矩阵解码服务器，将前端摄像机的信号转换解码通过服务器的信号输出传输给电视大屏上墙。

BS/CS架构：B/S结构即Browser/Server (浏览器/服务器) 结构。

Client/Server (客户机/服务器) 结构，是大家熟知的软件系统体系结构，通过将任务合理分配到Client端和Server 端，降低了系统的通讯开销，需要安装客户端才可进行管理操作。

分布式监控：是多机系统，既多台计算机分别控制不同的对象或设备，各自构成子系统，各子系统间有通信或网络互连关系。

从整个系统来说，在功能上、逻辑上、物理上以及地理位置上都是分散的。

集中管理监控：是单机系统，既一台计算机对多个对象或设备进行集中管理和控制，有时称为群控。

DNS：（Domain Name System，域名系统），因特网上作为域名和IP地址相互映射的一个分布式数据库，能够使用户更方便的访问互联网，而不用去记住能够被机器直接读取的IP 数串。

多层级的监控管理系统：2、（嵌入式）DVR专业术语◎视频输入：1◎音频输入：1◎录像分辨率：1*D1 ：D1是数字电视系统显示格式的标准，采集分辨率D1=720x576像素。

◎MicroSD(TF)卡：1 ：SD卡是Secure Digital Card卡的简称，直译成汉语就是“安全数字卡”，是由日本松下公司、东芝公司和美国SANDISK公司共同开发研制的全新的存储卡产品。

网络数字视频监控系统解决方案深圳市华贤迅科技有限公司2011年11月30日目录第一章系统概述 (3)一、工程概况 (3)二、系统概要介绍 (3)三、系统设计的依据 (3)四、系统应用优势 (4)第二章系统方案设计 (6)一．整体方案说明 (6)二、系统架构 (7)三．系统设计详述 (9)第三章总控中心平台系统功能 (11)一、资源验证、用户管理 (11)二、流媒体数据转发 (12)三、总控中心主控应用程序 (14)四、网络视频数字矩阵 (15)五、系统日志 (15)六、系统电子地图 (16)七、双向音频功能 (17)八、多画面监视功能 (17)九、视频轮巡功能 (17)十、实时图像抓拍 (17)十一、视频调整功能 (17)十二、多用户切换功能 (17)第四章设备清单 (18)第五章主要设备说明 (19)一、720P网络数字矩阵 (19)二、三维控制键盘 (21)第六章部分项目案例 (22)第一章系统概述一、工程概况整个系统主要由前端百万高清摄像机及监控管理中心构成。

各监控点主要由前端图像数据采集硬件部分(各类百万高清摄像机等）组成，完成对本地区域的监控管理和向总控中心的数据上传功能；监控管理中心主要由高清数字矩阵系统及液晶大屏电视墙等网络集中管理系统设备组成，完成对前端各监控点的视频解码上大屏、录像存储、录像回放、流媒体转发等。

二、系统概要介绍系统主要目的是实现将高清视频上传到总控中心，实现对各监控点的统一管理、数据转发和监控。

当有特殊的情况发生时做到统一的管理和统一指挥，系统是一套“数字化、网络化、高清化”的智能网络监控管理系统，系统建设达到“系统集成一体化、信息存储网络化、维护管理智能化”的目标。

1、系统网络组成系统利用以太网络，设备通过TCP/IP协议交换视频和数据信息,做到完全数字化和网络化.2、监控管理中心平台具有强大的管理功能通过网络TCP/IP协议进行联网，实现监控点视频传输到总控中心监控系统。

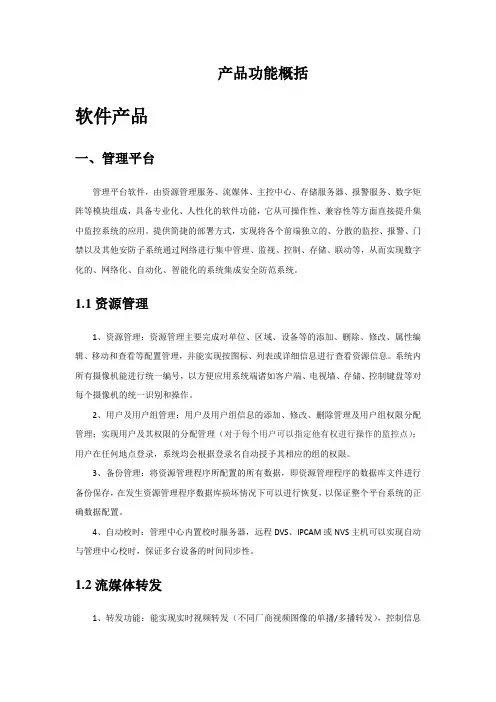

产品功能概括软件产品一、管理平台管理平台软件，由资源管理服务、流媒体、主控中心、存储服务器、报警服务、数字矩阵等模块组成，具备专业化、人性化的软件功能，它从可操作性、兼容性等方面直接提升集中监控系统的应用。

提供简捷的部署方式，实现将各个前端独立的、分散的监控、报警、门禁以及其他安防子系统通过网络进行集中管理、监视、控制、存储、联动等，从而实现数字化的、网络化、自动化、智能化的系统集成安全防范系统。

1.1资源管理1、资源管理：资源管理主要完成对单位、区域、设备等的添加、删除、修改、属性编辑、移动和查看等配置管理，并能实现按图标、列表或详细信息进行查看资源信息。

系统内所有摄像机能进行统一编号，以方便应用系统端诸如客户端、电视墙、存储、控制键盘等对每个摄像机的统一识别和操作。

2、用户及用户组管理：用户及用户组信息的添加、修改、删除管理及用户组权限分配管理；实现用户及其权限的分配管理（对于每个用户可以指定他有权进行操作的监控点）；用户在任何地点登录，系统均会根据登录名自动授予其相应的组的权限。

3、备份管理：将资源管理程序所配置的所有数据，即资源管理程序的数据库文件进行备份保存，在发生资源管理程序数据库损坏情况下可以进行恢复，以保证整个平台系统的正确数据配置。

4、自动校时：管理中心内置校时服务器，远程DVS、IPCAM或NVS主机可以实现自动与管理中心校时，保证多台设备的时间同步性。

1.2流媒体转发1、转发功能：能实现实时视频转发（不同厂商视频图像的单播/多播转发），控制信息转发（远程云镜控制信号转发），报警信息转发。

2、带宽管理：能将1路信号分成多路信息转发给应用终端使用，避免了由于多应用终端同时直接访问该路信号时造成的带宽堵塞，效率低下的问题。

3、设备状态监控：以日志记录与流媒体相关的资源设备连接状态，在系统运行有误情况下方便用户很快定位问题从而能及时解决。

1.3实时视频观看1、支持多方式播放设备实时视频：如果某视频设备里的所有摄像机都要添加到显示窗口，可直接双击该视频设备或者直接拖动该设备到视频窗口。

视频综合平台主要功能1多种输入/输出1）支持网络编码视频输入、VGA信号输入，数字矩阵交换和网络IP矩阵交换输出。

2）支持DVI/HDMI/VGA接口输出、整机最大支持256路D1/128路720P/64路1080P解码输出。

2解码上墙1）支持实时视频解码上墙，用户可以用鼠标直接拖拽树形资源上的监控点到解码窗口中，立刻进行该监控点实时视频的解码上墙处理；2）支持历史录像回放视频解码上墙，用户可查询前端设备或中心存储录像，并将播放的录像视频直接拖拽到解码窗口中，立刻进行该监控点当前回放视频的解码上墙功能；3）支持动态解码上墙云台控制功能，在监控点实时视频进行解码上墙时，用户对解码窗口进行选中后，点击云台控制操作盘进行云台控制操作；4）支持多画面分割，解码窗口支持多画面分割，能够支持1、4、9、16等多种分割模式3拼控管理1）支持大屏拼接功能，系统支持模数混合矩阵接入，能够实现模数混合矩阵解码板大屏拼控功能，通过鼠标框选的方式，快速的将多个独立的解码窗口拼接成一个大屏，适用于高清画面等需要重点监控的视频；2）支持开窗漫游功能，大屏拼接后用户可以选择最多打开三个漫游窗体，漫游窗体图像可以叠加和自由调节位置和大小，满足更多用户个性化图像解码上墙的需要。

4报警上墙1）支持单屏报警上墙，用户可以在独立的监视屏或拼接大屏中进行报警上大屏配置，当计划内的报警产生时能够在配置的大屏中进行报警上墙功能，整个配置可按监视屏配置多个报警，各个监视屏可独立配置；2）支持报警场景切换，用户可以单独配置一个报警场景，当该报警场景上配置的报警触发时，电视墙自动切换到报警场景中，并进行相应的视频解码上墙显示。

5其他功能视频综合平台集成了视频输入、输出，视频编码、解码，大屏拼接控制、视频开窗、漫游等功能，将原来需要多个设备才能实现的功能集中在一台设备上，从而降低了设备之间连接线缆的成本，减少了故障点，减少了设备空间占用，为整个机房的美观创造了良好条件。
