Version 1.0Matrix X音頻矩陣系統 X用戶手冊 商標CME及Matrix X是中音公司的註冊商標。
其它的產品和品牌名稱是其各自公司的商標或註冊商標。
最終用戶保證中音公司對購買者的售後擔保聲明：當產品有缺陷，中音公司有責任維修或更換。
這個擔保不包括產品被誤用、濫用和修改而造成的缺陷。
除以上說明的，中音公司對產品不提供其它擔保。
該手冊不包含任何立場表達、購買誘導或其他暗示。
中音公司對由產品使用以外的原因造成的直接、間接、後繼或意外損壞不承擔責任。
在退回損壞的產品之前，您必須與中音公司或當地中音代理商聯繫獲取批准，將產品轉交給您所聯繫購買該產品時的中音代理商，委託該代理商來將產品返還給中音公司，產品必須帶有原始的或類似的保護包裝，並附上相應的產品購買憑證（收據、發票或其他）。
如果返還的產品被證明有缺陷，修好後或更換的產品將通過中音公司遞回給相應的代理商，並由該代理商轉交給您。
在購買後的十二個月內，中音公司對在正常的使用中出現的質量問題，提供免費保修，超過12個月，需要根據具體情況，付費維修。
FCC和CE規章警告這個設備符合FCC條例第15章的規定。
運行必須遵守以下兩個條件：(1)設備不能帶來有害的干擾；(2)設備必須接受任何收到的干擾，包括引起不理想運作的干擾。
警告：沒有經過承擔責任方的特別允許而對該設備的結構做出任何改變或修改將使使用者失去運行該設備的權利。
注意：設備已經經過檢測並符合FCC條款第15章的B級數字設備的限制。
這些限制是為了確保當設備在一個商業環境下運行時，對有害的干擾提供合理的保護。
設備會產生，使用和放射無線電波。
如果沒有按照使用說明書安裝和使用設備，它會發射出對無線通信有害的干擾。
在住宅中運行這個設備，將由可能帶來有害干擾，用戶需要負責消除這種干擾。
如果需要，可以向有經驗的無線電/電視技術員尋求更多的意見。
聯繫尋求技術支持，可以咨詢您所聯繫購買時的中音代理商或直接與中音公司聯繫。
序言本手册以全功能音频处理器矩阵的使用方法作为示例，并可作为其它型号处理器的使用参考。
本手册只作为用户操作指示，不作为维修服务用途。
本手册为本公司生产商版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。
目录安全操作指南 (2)一、产品概述 (3)1.1产品外观 (3)1.2功能介绍 (3)1.3产品参数 (3)二、前后面板接口说明 (5)2.1 前面板说明 (5)2.2 背板接口说明 (5)2.4 GPIO说明 (6)三、软件操作说明 (6)3.1网页控制和软件下载 (6)3.2 系统流程 (10)3.3 软件特色 (10)3.4 菜单栏和状态栏 (15)3.4.1文件 (15)3.4.2设备设置 (15)3.5 处理器模块 (22)3.5.1输入设置 (22)3.5.2扩展器 (23)3.5.3均衡器 (23)3.5.4压缩器 (25)3.5.5自动增益 (26)3.4.6自动混音器 (26)3.5.7反馈/回声/噪声消除 (28)3.5.8延时器 (30)3.5.9分频器 (30)3.5.10 限幅器 (31)3.5.11 输出设置 (32)附1：串口通信协议 (33)附2：GPIO说明 (34)安全操作指南为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：1.在设备安装时，应确保电源线中的地线接地良好，机箱接地点良好接地，请勿使用两芯插头。
确保设备的输入电源为100V-240V 、50/60Hz的交流电。
2.保持工作环境的良好通风，以便于设备在工作时所发的热量及时排出，以免温度过高而损坏设备。
3.在潮湿结露环境或长时间不使用时，应关闭设备总电源。
4.在下列操作之前一定要将设备的交流电源线从交流供电插座拔下：A．取下或重装设备的任何部件。
B．断开或重接设备的任何电器插头或连接。
5.设备内有交流高压部件，非专业人士未经许可，请勿擅自拆解设备，以免发生触电危险。

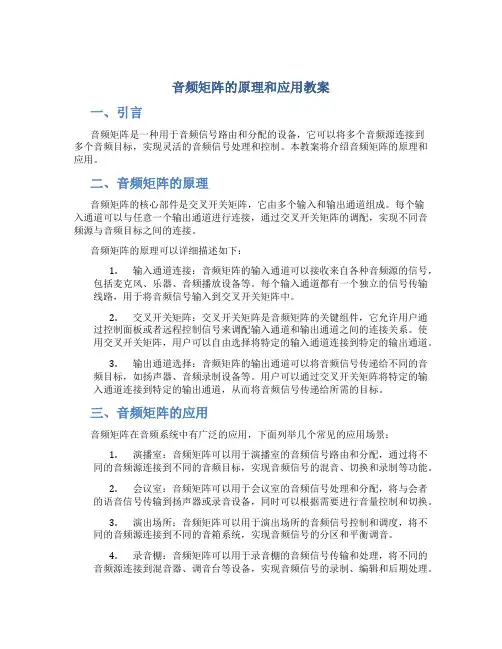

音频矩阵的原理和应用教案一、引言音频矩阵是一种用于音频信号路由和分配的设备，它可以将多个音频源连接到多个音频目标，实现灵活的音频信号处理和控制。
本教案将介绍音频矩阵的原理和应用。
二、音频矩阵的原理音频矩阵的核心部件是交叉开关矩阵，它由多个输入和输出通道组成。
每个输入通道可以与任意一个输出通道进行连接，通过交叉开关矩阵的调配，实现不同音频源与音频目标之间的连接。
音频矩阵的原理可以详细描述如下：1.输入通道连接：音频矩阵的输入通道可以接收来自各种音频源的信号，包括麦克风、乐器、音频播放设备等。
每个输入通道都有一个独立的信号传输线路，用于将音频信号输入到交叉开关矩阵中。
2.交叉开关矩阵：交叉开关矩阵是音频矩阵的关键组件，它允许用户通过控制面板或者远程控制信号来调配输入通道和输出通道之间的连接关系。
使用交叉开关矩阵，用户可以自由选择将特定的输入通道连接到特定的输出通道。
3.输出通道选择：音频矩阵的输出通道可以将音频信号传递给不同的音频目标，如扬声器、音频录制设备等。
用户可以通过交叉开关矩阵将特定的输入通道连接到特定的输出通道，从而将音频信号传递给所需的目标。
三、音频矩阵的应用音频矩阵在音频系统中有广泛的应用，下面列举几个常见的应用场景：1.演播室：音频矩阵可以用于演播室的音频信号路由和分配，通过将不同的音频源连接到不同的音频目标，实现音频信号的混音、切换和录制等功能。
2.会议室：音频矩阵可以用于会议室的音频信号处理和分配，将与会者的语音信号传输到扬声器或录音设备，同时可以根据需要进行音量控制和切换。
3.演出场所：音频矩阵可以用于演出场所的音频信号控制和调度，将不同的音频源连接到不同的音箱系统，实现音频信号的分区和平衡调音。
4.录音棚：音频矩阵可以用于录音棚的音频信号传输和处理，将不同的音频源连接到混音器、调音台等设备，实现音频信号的录制、编辑和后期处理。
四、音频矩阵的优势音频矩阵具有以下几个优势：1.灵活性：音频矩阵可以根据用户的需求进行灵活的音频信号路由和分配，满足不同场景的音频处理需求。
1. 音视频矩阵的作用在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端，虽然这些音视频信号源和显示终端也可能会同时具备复合视频（Composite-Video）、超级视频（S-Video）、分量视频（Component-Video）甚至数字视频（DVI、SDI）的接口，但目前在多媒体视像会议中被普遍使用的还是复合视频矩阵，主要的原因在如下几方面: 复合视频具备良好的稳定性、兼容性和通用性，传输带宽小，传输距离长。
但色度和亮度共享4.2MHz（NTSC）或5.0~5.5MHz（PAL）的频率带宽，互相之间有比较大的串扰，对器材和传输线缆的要求标准不高，信号源丰富，预埋线缆投资较低。
超级视频（S-Video）虽然在减少亮度损耗、亮度/色度串扰方面明显优于复合视频，但对于目前常见的液晶投影机、DLP投影机并达不到非常明显的区别，而且预埋线缆投资是复合视频的两倍，所以在工程长距离传输没有得到普遍的使用。
分量视频在信号格式的级别上已经明显高于复合视频或超级视频，但目前在会议室多数是为电脑显示（VGA或RGBHV信号格式）服务，对器材和传输线缆的要求很高（取决于预期的设计标准和投资预算），预埋线缆投资很高。
类似Y,R-Y,B-Y、Y,Cr,Cb的分量视频信号目前主要应用在广电行业，而且会逐渐向SDI或HD-SDI的数字信号格式过渡，由于信号源和资金预算的限制，会议室使用不多。
DVI信号由于有效传输距离的限制（5米左右），目前没有得到广泛应用。
综上所叙，习惯上音视频矩阵没有特别的注明都默认是复合视频格式。
以复合视频格式输出的主要设备有:摄像机、实物展台、有线电视解调器、远程视像会议、磁带录像机、DVD光碟机等，音视频矩阵在系统中介于视频源与显示或复用终端之间，负责将不同的音视频信号源按用户的意愿进行集中调控。
按照输入、输出通道的不同，常见的视频矩阵一般有8×2、8×4、8×8、16×4、16×8、16×16、32×8、32×16、32×32、64×16、64×32、64×64、128×128等。
ＩＮＶ系列微机音频矩阵切换器使用说明书一、概述：ＩＮＶ系列微机音频矩阵切换器包括：ＩＮＶ－３２０８Ａ（３２路输入８路输出）ＩＮＶ－３２０４Ａ（３２路输入４路输出）ＩＮＶ－３２０２Ａ（３２路输入２路输出）ＩＮＶ－１６０８Ａ（１６路输入８路输出）ＩＮＶ－１６０４Ａ（１６路输入４路输出）ＩＮＶ－１６０２Ａ（１６路输入２路输出）该机是由微处理器控制，主芯片采用大规模专用矩阵芯片。
与同类型视频矩阵切换器及INV-5005、INV-5006、INV5007或多媒体电脑相联，组成一个完整的微机控制图像监控系统；可实现音视频同步切换；适合中等规模的图像监控系统。
二、主要功能:１．可任意切换；通过操作键盘的控制可实现与视频同步的任意一路音频输入切换到任意一个输出上。
２．时序切换功能；通过操作键盘的控制定时切换音频到输出通道上。
３．切换时间间隔；１～６０秒可调。
注：音频切换功能由操作视频切换实现，音视频同步切换。
具体操作方法见INV-5005、INV-5006、INV5007或多媒体电脑使用说明书。
三、技术参数：1．音频输入信号幅度：０．０１－１Ｖｐｐ（３００Ω）。
2．音频输出信号幅度：１Ｖｐｐ（３００Ω）。
3．通道隔离度：５０ｄｂ4．通讯接口方式：与同类型视频矩阵对接。
5．通讯速率：９６００ｂｉｔ／ｓ6．供电电源：ＡＣ２２０Ｖ±１０％５０ＨＺ。
7．整机功耗：５Ｗ8．工作环境温度：－１０℃～＋５０℃。
四、接线方法：１.音频输入根据话筒不同有两种接法：１．１使用有源话筒（如驻极体话筒等）：打开机箱，将MIC POWER短路插插在“ON”位置（给驻极体话筒提供DC12V电源及10K负载电阻）。
将32只有源话筒的音频输出用电缆分别接入1…32号音频输入端。
１．２使用无源话筒（如动圈话筒等）：将32只无源话筒的音频输出用电缆分别接入1…32号音频输入端。
注：机器出厂时ＭＩＣＰＯＷＲＥ处于“OFF”位置（断开状态）。
PEAVEY 可编程数字处理器Digitool MX介绍与使用一、前、后面板控制旋钮及接口介绍：（一）、前面板：1.数据轮这个旋钮的操作可以在显示屏上显示出来，它的功能要比屏幕右边的三个旋钮更强大。
转动它可以翻看不同的功能，并且可以选择和使用里面的功能。
显示屏一些参数的设置及改变、功能的选择等等都可以在这个LCD 屏上显示出来。
3.参数控制旋钮这三个旋钮可以改变设置及调整显示效果（对比度等）。
他们各自的单独的功能根据LCD 屏上显示的菜单的不同也是各不相同的。
4.活动LED 状态指示灯这些LED 指示灯（8 路输入和8 路输出）会显示相应的输入和输出。
（二）、背面板：5.电源插口6．电源开关7．RJ-45 输入/输出接口用来连接到RS-485 控制总线。
8．RS-232 连接口标准的DB-9 线连接口，用于Digitool 和PC 之间的连接。
9．控制电压接口用于连接外部0 到10V 的直流电压控制信号。
10．输入和输出用于模拟信号的输入和输出。
二、导航显示屏：位于前面板显示屏可以显示导航菜单及内部的编辑操作等。
显示屏左边的大数据轮，控制显示屏上光标的移动。
（1）选择显示屏上的选项：数据轮除了可以移动光标外，还可以选择屏幕上的菜单。
（2）参数控制旋钮：在显示屏右边有 3 个参数控制旋钮。
它们转动的时候，显示屏右边的相对应的3 个小方框中的参数也会随之变化。
在Mix 菜单中他们控制的参数如图1 所示：（图1）（3）Mix（混合）菜单：从混合菜单中可以看到8 个输出通道。
从图1 中可以看到混合菜单的组成以及可以调节的一些参数。
转动数据轮选择相应的输入或输出，其相应的数据也会在右边的小方框中显示出来。
屏幕上左边的8 个通道是输入通道，右面的是输出通道，图中箭头所指的是其中一个。
注意，图1 所示菜单中，每次只能显示一个输出混合。
（4）混合菜单控制旋钮：这三个旋钮在Mix 菜单中分别控制的是输出电平、（输入到输出的）混合电平及主输出电平。

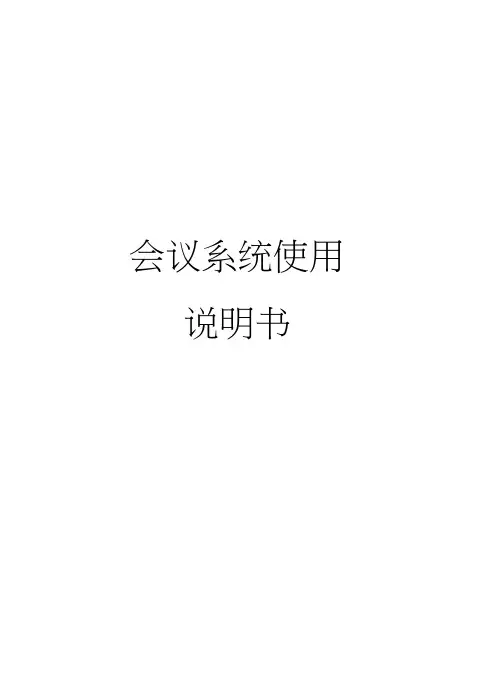

会议系统使用说明书9 10.. 10 2.13交换机 .......................................................................... 6 ......... 机房设备的使用说明： ..............调音台 .......................3.1.1调音台设备侧面 .........3.1.2调音台设备如下所示........3.1.1调音台使用方法： .......无线话筒接收机 ...............3.2.1无线话筒主机设备如下所示3.2.2无线话筒主机使用方法： 会议主机 .......................3.3.1会议主机设备如下所示.....3.1 3.2 3.3 .7. .7. 9... ,1.02机房设备名称从上到下依次为:............................................ 62.1调音台 ........................................... 6.2.2无线话筒主机 (6)2.3会议主机 ......................................... 6.2.4中会议室音频矩阵 (6)2.5小会议室音频矩阵 (6)2.6大会议室音频矩阵 (6)2.7音频处理器 (6)2.8电源时序器 (6)2.9 功放（一） 62.10 功放（二） (6)2.11中控主机 (6)2.12中控分机 (6)目录 1机房设备如下图所示: (5)3.4中会议室音频矩阵............................... 11..3.4.1音频矩阵设备如下所示..................... 11..342音频矩阵使用方法：........................ 1.1…3.5小会议室音频矩阵................................ 11..3.5.1音频矩阵设备如下所示..................... 11..3.5.2音频矩阵使用方法：....................... 1.1…3.6大会议室音频矩阵............................... 11..3.6.1音频矩阵设备如下所示..................... 11..3.6.2音频矩阵使用方法：........................ 1.1…3.7音频处理器...................................... 1.2..3.7.1音频处理器设备如下所示................... 1.2.3.7.2音频处理器使用方法：...................... 12..3.8电源时序器..................................... 1.3..3.8.1电源时序器设备如下所示................... ..3.3.8.2电源时序器使用方法：...................... 13..3.9 功放（一） ..................................... 1.4..3.9.1功放设备如下所示......................... 1.4...3.9.2功放使用方法：........................... 14..3.10 功放（二） .................................... 14...3.10.1功放设备如下所示........................ 14.3.10.2功放使用方法：.......................... 14...3.11中控主机....................................... 1.5...3.11.1中控主机设备如下所示.................... 15..3.11.2中控主机使用方法：...................... 1.5..3.12中控分机....................................... 1.5...3.12.1中控分机设备如下所示.................... 15..3.12.2中控分机使用方法：...................... 1.5..3.13会议室内视频中控设备的使用.................... 16.3.13.1视频中控设备如下所示.................... 16..3.13.2中控主机使用方法：...................... 1.6..3.14大会议室视频会议音频接口切换.................. 17.3.14.1不接视频会议的接法如下所示 (17)3.14.2视频会议的接法如下图..................... 17..3.14.3视频会议主机后面音频接法如下图.......... 1.73.15 交换机........................................ 19..... 4触摸屏使用说明：...................................... 20.....4.1图像切换........................................ 2.0.....4.1.1显示如下所示.............................. 2.0.....4.1.2 使用方法：............................... 20....4.2设备控制 ....................................... 21.....4.2.1显示如下所示 ............................. 21.....4.2.2 使用方法：.............................. 21.....4.3灯光控制 ....................................... 22.....4.3.1显示如下所示.............................. 22....4.3.2 使用方法： ............................... 22....4.4音频切换........................................ 23....4.4.1显示如下所示.............................. 2.3.....4.4.2 使用方法： ............................... 23....4.5视频会议 ....................................... 2.4....4.5.1显示如下所示 ............................. 2.4....4.5.2 使用方法： ............................... 24....4.6音量控制........................................ 25....4.6.1显示如下所示.............................. 25....4.6.2 使用方法： ............................... 25....1机房设备如下图所示:2机房设备名称从上到下依次为:2.1调音台2.2无线话筒主机2.3会议主机2.4中会议室音频矩阵2.5小会议室音频矩阵2.6大会议室音频矩阵2.7音频处理器2.8电源时序器2.9功放（一）2.10 功放（二）2.11中控主机2.12中控分机2.13交换机3机房设备的使用说明:3.1调音台3.1.1调音台设备侧面3.1.2调音台设备如下所示3.1.1调音台使用方法：1：每路音频的声音的增益旋钮；（不易调到最大，会出现啸叫）2:高音，调节高音旋钮；3:中音，调节中音主旋钮；4:中音，调节中音补偿旋钮；5:低音，调节低音主旋钮；6：AUX1通道，辅助接口，辅助输出，辅助输出母线“ 12”；7：AUX2S道，辅助接口，辅助输出，辅助输出母线“ 13”； &平衡声音的旋钮；9:调节每路的声音大小；10:控制每路的设备声音的大小；11:控制总声音的大小；12: AUX1辅助输出母线“12”；13: AUX1辅助输出母线“13”。
1. 音视频矩阵的作用在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端，虽然这些音视频信号源和显示终端也可能会同时具备复合视频（Composite-Video）、超级视频（S-Video）、分量视频（Component-Video）甚至数字视频（DVI、SDI）的接口，但目前在多媒体视像会议中被普遍使用的还是复合视频矩阵，主要的原因在如下几方面: 复合视频具备良好的稳定性、兼容性和通用性，传输带宽小，传输距离长。
但色度和亮度共享4.2MHz（NTSC）或5.0~5.5MHz（PAL）的频率带宽，互相之间有比较大的串扰，对器材和传输线缆的要求标准不高，信号源丰富，预埋线缆投资较低。
超级视频（S-Video）虽然在减少亮度损耗、亮度/色度串扰方面明显优于复合视频，但对于目前常见的液晶投影机、DLP投影机并达不到非常明显的区别，而且预埋线缆投资是复合视频的两倍，所以在工程长距离传输没有得到普遍的使用。
分量视频在信号格式的级别上已经明显高于复合视频或超级视频，但目前在会议室多数是为电脑显示（VGA或RGBHV信号格式）服务，对器材和传输线缆的要求很高（取决于预期的设计标准和投资预算），预埋线缆投资很高。
类似Y,R-Y,B-Y、Y,Cr,Cb的分量视频信号目前主要应用在广电行业，而且会逐渐向SDI或HD-SDI的数字信号格式过渡，由于信号源和资金预算的限制，会议室使用不多。
DVI信号由于有效传输距离的限制（5米左右），目前没有得到广泛应用。
综上所叙，习惯上音视频矩阵没有特别的注明都默认是复合视频格式。
以复合视频格式输出的主要设备有:摄像机、实物展台、有线电视解调器、远程视像会议、磁带录像机、DVD光碟机等，音视频矩阵在系统中介于视频源与显示或复用终端之间，负责将不同的音视频信号源按用户的意愿进行集中调控。
按照输入、输出通道的不同，常见的视频矩阵一般有8×2、8×4、8×8、16×4、16×8、16×16、32×8、32×16、32×32、64×16、64×32、64×64、128×128等。
音视频矩阵切换器原理：
音视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监看设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。
有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。
目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。
视频矩阵一般用于各类监控场合音视频矩阵切换器专门用于对视频信号和音频信号(非平衡立体声音频信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。
部分产品允许视、音频异步控制。
音视频矩阵切换器带有断电现场保护、场逆程切换等功能，具备与计算机联机使用的RS-232通讯接口，红外控制，网络控制；视音频矩阵切换器采用新型的LED面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便。
音视频矩阵。
Version 1.0Matrix X音频矩阵系统X用户手册 商标CME及Matrix X是中音公司的注册商标。
其它的产品和品牌名称是其各自公司的商标或注册商标。
最终用户保证中音公司对购买者的售后担保声明：当产品有缺陷，中音公司有责任维修或更换。
这个担保不包括产品被误用、滥用和修改而造成的缺陷。
除以上说明的，中音公司对产品不提供其它担保。
该手册不包含任何立场表达、购买诱导或其他暗示。
中音公司对由产品使用以外的原因造成的直接、间接、后继或意外损坏不承担责任。
在退回损坏的产品之前，您必须与中音公司或当地中音e商联系获取批准，将产品转交给您所联系购买该产品时的中音e商，委托该e商来将产品返还给中音公司，产品必须带有原始的或类似的保护包装，并附上相应的产品购买凭证（收据、发票或其他）。
如果返还的产品被证明有缺陷，修好后或更换的产品将通过中音公司递回给相应的e商，并由该e商转交给您。
在购买后的十二个月内，中音公司对在正常的使用中出现的质量问题，提供免费保修，超过12个月，需要根据具体情况，付费维修。
FCC和CE规章警告这个设备符合FCC条例第15章的规定。
运行必须遵守以下两个条件：(1)设备不能带来有害的干扰；(2)设备必须接受任何收到的干扰，包括引起不理想运作的干扰。
警告：没有经过承担责任方的特别允许而对该设备的结构做出任何改变或修改将使使用者失去运行该设备的权利。
注意：设备已经经过检测并符合FCC条款第15章的B级数字设备的限制。
这些限制是为了确保当设备在一个商业环境下运行时，对有害的干扰提供合理的保护。
设备会产生，使用和放射无线电波。
如果没有按照使用说明书安装和使用设备，它会发射出对无线通信有害的干扰。
在住宅中运行这个设备，将由可能带来有害干扰，用户需要负责消除这种干扰。
如果需要，可以向有经验的无线电/电视技术员寻求更多的意见。
联系寻求技术支持，可以咨询您所联系购买时的中音e商或直接与中音公司联系。
音频矩阵的原理和应用1. 什么是音频矩阵音频矩阵是一种基于音频信号的交叉路由技术，它可以对多个音频输入信号进行选择性地交换、传输和分发到多个音频输出信号。
2. 音频矩阵的工作原理音频矩阵由信号输入端、信号输出端和控制系统组成。
其工作原理是通过控制系统对输入信号进行选择性的路由和交叉，实现对特定音频信号的选择和分发。
音频矩阵的核心是交换矩阵，它通常采用切换电路或数字处理器，并具有多个输入和输出端口。
输入端口接收音频输入信号，输出端口将选定的音频信号传输到相应的输出设备。
3. 音频矩阵的应用音频矩阵在多个领域得到广泛应用，以下列举几个主要应用场景：3.1 广播电台广播电台通常需要将不同的音频源选择性地传输到不同的转播频率。
音频矩阵可以实现对不同音频源的选择和分发，使得广播电台能够灵活地进行节目切换和转播。
3.2 会议系统会议系统通常要求将多个与会者的音频输入信号传输到对应的输出设备，如扬声器或会议记录设备。
音频矩阵可以实现对与会者的音频输入信号进行选择和分发，提高会议系统的音频处理能力。
3.3 演播室在演播室中，音频矩阵可以实现对不同音频源的选择和切换，如音乐、配音、背景音等。
通过音频矩阵，演播室可以实现快速切换不同的音频源，以满足不同节目的要求。
3.4 录音棚音频矩阵在录音棚中可以实现对不同音频源的选择和混音。
通过选择不同的输入信号和控制混音参数，录音棚可以产生丰富多样的音频效果。
4. 音频矩阵的优势4.1 灵活性音频矩阵可以根据实际需求对音频信号进行选择和分发，具有很高的灵活性。
用户可以通过控制系统实时切换输入信号和输出设备，满足不同应用的要求。
4.2 可扩展性音频矩阵通常具有多个输入和输出端口，可以连接多个音频源和设备。
用户可以根据需要扩展输入和输出端口，以适应不同规模和复杂度的音频系统。
4.3 高音质音频矩阵在信号传输过程中几乎不对音频信号进行压缩和损耗，保持高音质的传输和输出。
这对于要求高保真度的音频应用非常重要，如音乐制作、音响演出等。
PEAVEY 可编程数字处理器Digitool MX介绍与使用一、前、后面板控制旋钮及接口介绍：（一）、前面板：1.数据轮这个旋钮的操作可以在显示屏上显示出来，它的功能要比屏幕右边的三个旋钮更强大。
转动它可以翻看不同的功能，并且可以选择和使用里面的功能。
2.LCD 显示屏一些参数的设置及改变、功能的选择等等都可以在这个LCD 屏上显示出来。
3.参数控制旋钮这三个旋钮可以改变设置及调整显示效果（对比度等）。
他们各自的单独的功能根据LCD 屏上显示的菜单的不同也是各不相同的。
4.活动LED 状态指示灯这些LED 指示灯（8 路输入和8 路输出）会显示相应的输入和输出。
（二）、背面板：5.电源插口6．电源开关7．RJ-45 输入/输出接口用来连接到 RS-485 控制总线。
8．RS-232 连接口标准的 DB-9 线连接口，用于Digitool 和PC 之间的连接。
9．控制电压接口用于连接外部 0 到10V 的直流电压控制信号。
10．输入和输出用于模拟信号的输入和输出。
二、导航显示屏：位于前面板显示屏可以显示导航菜单及内部的编辑操作等。
显示屏左边的大数据轮，控制显示屏上光标的移动。
（1）选择显示屏上的选项：数据轮除了可以移动光标外，还可以选择屏幕上的菜单。
（2）参数控制旋钮：在显示屏右边有 3 个参数控制旋钮。
它们转动的时候，显示屏右边的相对应的3 个小方框中的参数也会随之变化。
在Mix 菜单中他们控制的参数如图1 所示：（图1）（3）Mix（混合）菜单：从混合菜单中可以看到 8 个输出通道。
从图1 中可以看到混合菜单的组成以及可以调节的一些参数。
转动数据轮选择相应的输入或输出，其相应的数据也会在右边的小方框中显示出来。
屏幕上左边的8 个通道是输入通道，右面的是输出通道，图中箭头所指的是其中一个。
注意，图1 所示菜单中，每次只能显示一个输出混合。
（4）混合菜单控制旋钮：这三个旋钮在 Mix 菜单中分别控制的是输出电平、（输入到输出的）混合电平及主输出电平。
（5）输出电平控制：最上面的旋钮控制的是 8 个通道中某1 通道的输出电平。
这个电平对应的是右面的所选的混合通道。
（6）混合电平控制：中间的旋钮控制的是所选输入到输出通道的混合电平。
如图1 所示，可以看到通道3 的混合电平。
电平3-1 表示输入3 到混合1 的电平。
（7）主输出电平控制：最下面的旋钮是用来控制整个系统的主输出电平的。
当这个主输出电平改变时，所有8 个通道的输出电平也会改变同样的量。
（8）路由菜单：（图 2）路由菜单（如图2）与混合菜单相反。
在路由菜单中，只能选择一个信号输入通道。
屏幕上会显示将输入信号路由到哪个输出通道中去。
每个输出电平都能调节，方法和混合菜单中讲到的一样。
当你需要把一个所选通道的信号路由到多个输出时，用路由菜单中的功能就能轻易实现。
在路由菜单中，三个参数控制旋钮的用途于在混合菜单中是一样的。
最上面的控制输出电平，中间的控制混合电平，最下面的控制所有输出的主输出电平。
（9）Digitool 的安全设置：选择混合菜单右上角钥匙形状的图标（见图3-1），可以限制别人对Digitool 的设置进行更改。
进去之后会看到一个选择菜单，让用户可以设置密码来锁定屏幕。
如果要设置一个新的密码，用户会被告知输入原密码。
出厂时，Digitool 的默认密码是“1234”。
经Digitool 核对原密码正确后，用户就可以输入新密码了（4位数），并再次确认新密码（见图3-2）。
当选择了“锁定屏幕”之后，Digitool 就进入安全模式。
在这个模式下，会出现一个标题，任何前面板上控制数据的变动的操作，都会被要求输入密码。
只有输入了正确的密码之后，才可以对里面的参数设置进行变更。
（图3-1）（图3-2）（10）编辑菜单—输入通道：在选定了一个输入或输出时按下 PROGRAM 按钮，就能打开所选通道的编辑窗口。
接着可以进入滤波器、门限、压限器以及其他的信号处理器。
（11）输入通道硬件设置：首先可以看到输入通道硬件页面的编辑菜单（如图4 所示）。
（图 4）可以选择话筒输入或线路输入。
（12）线路输入模式：在线路模式下，可以调整灵敏度和微调。
灵敏度有以下4 种选择，30dB、24dB、18dB 和12dB。
每个设置都有数字刻度，并可进行微小的灵敏度的调节。
比如，如果一个输入信号的电平是+4dB，那么24dBu 的灵敏度设置就提供了20dB的头顶空间。
CD 播放机的输出电平为-10dBV（-7.79dBu），那么+12dBu 的灵敏度设置就提供了19.8dB 的头顶空间。
微调能够在+/-6dB 的范围内对输入信号作增益或衰减的调节。
（13）话筒输入模式：主要开/关幻象电源和增益的的调节。
话筒增益可调范围为+15dB 到+50dB，以0.5dB 为步进单位。
输入通道 LPF(低通滤波器)-HPF(高通滤波器)：作用于输入信号的第一块 DSP 处理芯片是一个滤波器。
滤波器参数如下：滤波频率、Q 值及滤波器类型（如图5）。
图 5（14）噪声门：在输入信号处理锁链中第二块芯片是噪声门（如图6）。
图 6（15）阀值：用（三个旋钮之中的）最上面的旋钮来设置“门”的启动阀值，用dBFS 表示。
设置范围在0 到-100dBFS。
（16）启动时间：用（三个旋钮之中的）当中的旋钮来设置“门”的启动时间。
调整范围从1到1000ms，以1ms 为单位。
（17）衰减时间：用（三个旋钮之中的）最下面的旋钮来设置“门”的衰减时间。
（18）Floor：这个 floor 表示的是“门”衰减到关闭的电平。
这个数值需要用数据轮来选择查看和修改。
其范围为0 到-100dBFS。
（19）高频均衡：高频均衡是输入信号锁链中，4 块处理芯片中的第1 块。
最上面的旋钮用来调整增益，其范围为-15dB 到+15dB。
拐角频率下调到3kHz。
拐角频率在最高点和0dB 之间以6dB/倍频程的衰减率衰减3dB。
图7 表示的是5kHz 时，调整不同的增益所得到的不同的曲线。
（图 7）（20）参数均衡 1 和2：他们是输入信号锁链中，第2 和第3 块处理芯片。
它们能够控制增益、频率和带宽。
增益的控制范围是-20dB 到+15dB，以1/2dB 为单位。
频率可对全音域进行调节。
此处的带宽是指每个倍频程，其范围是3.0 到0.004 倍频程。
图8 所示是参数均衡的控制菜单：（图8）图 9-1、9-2、9-3 所示的是某一范围内的响应曲线：（图 9-1）（图 9-2）（图9-3）（21）低频均衡：用最上面的旋钮调整增益，其范围为-15dB 到+15dB。
拐角频率上调到200Hz。
拐角频率在最高点和0dB 之间以6dB/倍频程的衰减率衰减3dB。
图10是控制菜单：（图 10）图 11 所示的是不同增益下的响应曲线：（图 11）（22）压限器：这是输入信号锁链中的最后一块处理芯片。
这个压限器一共有5 个参数。
它们分别是阀值、比率、增益、启动时间和衰减时间（见图12）。
（图 12）图 13-1 和图13-2 是压限器的一些曲线图：（图 13-1）（图 13-2）（23）阀值：这个值可以用最上面的旋钮来调整。
其范围是0 到-100dBFS，以1/2dB 为单位。
这个值用来决定压限器输入信号的动态范围。
输入到压限器的信号强度会被“监视”。
直到信号强度超过所设定的阀值的时候，压限器才会起作用。
一旦输入信号的强度达到或者超过阀值的设定点，那么压限器就会启动并限制输出的动态范围。
动态范围压缩的量由比率控制来决定。
（24）比率：压缩的比率用中间的旋钮来调节。
其范围是1 到20。
比如，比率的值为8就表示8:1 的比率。
这表示输入信号增加8dB，压限器才允许输出信号增加1dB。
（25）增益：用最下面的那个旋钮来调节压限器的输出增益。
其调整范围是-100dB 到+30dB，以1/2dB 为单位。
这个可以用来弥补由于动态压缩而引起的平均信号强度的损失。
（26）启动时间和衰减时间：用数据轮可以进入启动时间和衰减时间的设置。
启动时间设置的是压限器对被压信号的反应速度。
而衰减时间所设置的是压限器从“压”的状态恢复到“不压”的状态的时间。
其调整范围是1ms 到1000ms。
（27）编辑菜单—输出通道：一个输出通道的编辑过程与输入的编辑是一样的。
有以下信号处理功能：①、5 段参数均衡：每个通道都有一个 5 段的参数均衡器。
从功能上说，其操作与输入的均衡是相似的。
从Digitool 的前面板上，他们被表示成在5 个倍频程上，有中心频率的参量均衡器。
他们分别是40，160，640，2.56k 和10.25k，每个都有1 个倍频程的带宽。
图14 是其响应曲线：（图14）②、压限器：功能设置与输入部分相同，参见输入部分。
③输出通道滤波器 1 和2：每个通道都有两个用于低通、带通和高通的滤波器。
一个24dB/倍频程的滤波器也可以设置成一个低通或高通类型的滤波器。
如果把这两个滤波器都设置成带通滤波器（滤波器1=高通滤波器，滤波器2=低通滤波器），那么它只能是12dB/倍频程的滤波器。
每个滤波器的操作与输入通道的相同。
④输出通道延时：每个通道都提供了最大 5 秒的校正延时。
在采样时间段里，延时时间也可以用ms（毫秒）和us（微秒）来表示。
如图15：（图 15）（28）多功能菜单：选择 Mix 菜单左上角的“UTIL”进入多功能菜单。
多功能菜单允许用户存储预设，开启优先权等等功能。
（29）保存预设：可以保存 8 个预设。
所有的硬件和软件的变化都能保存下来。
如图16：（图 16）（30）导入预设：可以导入前面保存好的任意一个 1 到8 的预设。
所有软件和硬件的变化也同样能重新导入。
如图17：（图 17）用户也可以重新导入出厂时的预设置。
出厂设置将所有的功能都bypass（旁路）了，将每一路的输入信号也路由到其相应的输出通道。
（31）信号发生器：从 Utility（多功能）可以调出一个Digitool 内部的信号发生器。
在每个输出通道，信号发生器输出的信号要优先于图示均衡器。
此信号也能被路由到一个或多个输出上去。
这个信号也可以与每个通道的普通的信号流混合。
这个信号发生器可以发出正弦波信号、粉红噪声信号和白噪声信号。
正弦波信号发生器的频率范围是10Hz 到20kHz。
衰减范围从-127 到0dBFS。
如图18：（图 18）（32）优先权设置：通道 1（输入）可以设置优先权，优先级从2 到8 任选。
优先权能够让用户设置某一通道或所有通道的优先级（如图19 所示）。
优先功能可以通过通道1 的“门”来实现。
比如说，如果通道1 的门限启动时间是10ms，那么其他通道就会有相同时间的衰减。
同样，通道1 的衰减时间和floor 设置将决定衰减的floor 的值和衰减恢复的时间。
