仪用放大电路课程设计
一、课程目标
知识目标：
1. 让学生理解放大电路的基本原理，掌握放大电路的组成、类型及功能。
2. 使学生掌握仪用放大电路的设计方法，能够运用所学知识分析实际电路问题。
3. 让学生了解放大电路在实际应用中的优缺点，为后续课程打下基础。
技能目标：
1. 培养学生具备独立设计、搭建和调试仪用放大电路的能力。
2. 提高学生运用所学知识解决实际电路问题的能力，培养创新思维和动手实践能力。
3. 培养学生运用相关软件（如Multisim、Protel等）进行电路仿真和设计的能力。
情感态度价值观目标：
1. 培养学生热爱电子技术，增强对电路设计和制作的兴趣。
2. 培养学生具备良好的团队协作精神和沟通能力，提高合作解决问题的能力。
3. 增强学生的环保意识，让学生在设计电路时注重节能、环保。
本课程针对高年级电子技术相关专业学生，课程性质为理论实践相结合。在教学过程中，注重引导学生主动探究、积极实践，将所学知识应用于实际电路设计中。通过本课程的学习，使学生能够达到以上课程目标，为将来的职业发展打下坚实基础。 二、教学内容
1. 放大电路基本原理：介绍放大电路的工作原理，包括放大器的基本性能指标、放大倍数的计算等。
- 教材章节：第二章 放大电路基础
2. 放大电路的组成与类型：分析常用放大电路的组成元件、电路结构及其特点。
- 教材章节：第三章 放大电路的组成与类型
3. 仪用放大电路设计方法：讲解仪用放大电路的设计原理、步骤和注意事项。
- 教材章节：第四章 仪用放大电路设计
4. 放大电路在实际应用中的案例分析：分析典型应用案例，使学生了解放大电路在实际工程中的应用。
- 教材章节：第五章 放大电路应用实例
5. 电路仿真与设计：介绍Multisim、Protel等软件在放大电路设计中的应用，指导学生进行电路仿真和设计。
- 教材章节：第六章 电路仿真与设计
6. 搭建与调试：讲解实验仪器的使用方法，指导学生搭建和调试放大电路。

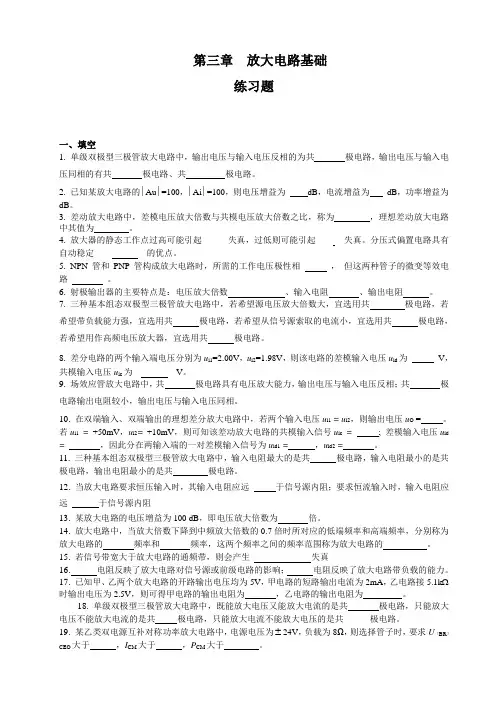

第三章 放大电路基础
练习题
一、填空
1. 单级双极型三极管放大电路中，输出电压与输入电压反相的为共 极电路，输出电压与输入电压同相的有共 极电路、共 极电路。
2. 已知某放大电路的Au=100，Ai=100，则电压增益为 dB，电流增益为 dB，功率增益为
dB。
3. 差动放大电路中，差模电压放大倍数与共模电压放大倍数之比，称为 ，理想差动放大电路中其值为 。
4. 放大器的静态工作点过高可能引起______失真，过低则可能引起____ __失真。分压式偏置电路具有自动稳定____ __的优点。
5. NPN管和PNP管构成放大电路时，所需的工作电压极性相 ， 但这两种管子的微变等效电路 。
6. 射极输出器的主要特点是：电压放大倍数 、输入电阻 、输出电阻 。
7. 三种基本组态双极型三极管放大电路中，若希望源电压放大倍数大，宜选用共 __ 极电路，若希望带负载能力强，宜选用共 极电路，若希望从信号源索取的电流小，宜选用共 极电路，若希望用作高频电压放大器，宜选用共 极电路。
8. 差分电路的两个输入端电压分别为ui1=2.00V，ui2=1.98V，则该电路的差模输入电压uid为 V，共模输入电压uic为 V。
9. 场效应管放大电路中，共 极电路具有电压放大能力，输出电压与输入电压反相；共 极电路输出电阻较小，输出电压与输入电压同相。
10. 在双端输入、双端输出的理想差分放大电路中，若两个输入电压ui1 = ui2，则输出电压uO = 。若ui1 = +50mV，ui2= +10mV，则可知该差动放大电路的共模输入信号uic = ; 差模输入电压uid
第三章 放大电路基础

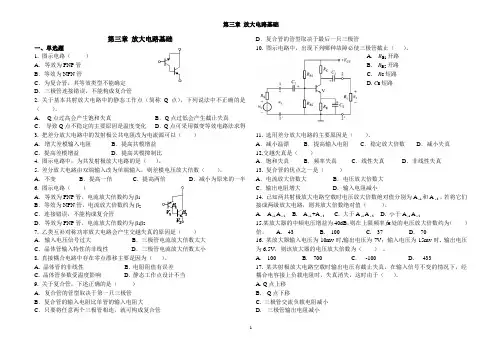

1 第三章 放大电路基础
一、单选题
1. 图示电路（ ）
A．等效为PNP管
B．等效为NPN管
C．为复合管，其等效类型不能确定
D．三极管连接错误，不能构成复合管
2. 关于基本共射放大电路中的静态工作点（简称Q点），下列说法中不正确的是（ ）。
A． Q点过高会产生饱和失真 B．Q点过低会产生截止失真
C． 导致Q点不稳定的主要原因是温度变化 D．Q点可采用微变等效电路法求得
3. 把差分放大电路中的发射极公共电阻改为电流源可以（ ）
A．增大差模输入电阻 B．提高共模增益
C．提高差模增益 D．提高共模抑制比
4. 图示电路中，为共发射极放大电路的是（ ）。
5. 差分放大电路由双端输入改为单端输入，则差模电压放大倍数（ ）。
A．不变 B．提高一倍 C．提高两倍 D．减小为原来的一半
6. 图示电路（ ）
A．等效为PNP管，电流放大倍数约为β1
B．等效为NPN管，电流放大倍数约为β2
C．连接错误，不能构成复合管
D．等效为PNP管，电流放大倍数约为β1β2
7. 乙类互补对称功率放大电路会产生交越失真的原因是（ ）
A．输入电压信号过大 B．三极管电流放大倍数太大
C．晶体管输入特性的非线性 D．三极管电流放大倍数太小
8. 直接耦合电路中存在零点漂移主要是因为（ ）。
A. 晶体管的非线性 B. 电阻阻值有误差
C. 晶体管参数受温度影响 D. 静态工作点设计不当
9. 关于复合管，下述正确的是（ ）
A．复合管的管型取决于第一只三极管
B．复合管的输入电阻比单管的输入电阻大
