模拟电子技术 多级放大电路

第三章 多级放大电路自 测 题一、判断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。

（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( )（2）阻容耦合多级放大电路各级的Q 点相互独立，( )它只能放大交流信号。

( )（3）直接耦合多级放大电路各级的Q 点相互影响，( )它只能放大直流信号。

( )（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。

( ) （5）互补输出级应采用共集或共漏接法。

( )解：（1）× （2）√ √ （3）√ × （4）× （5）√二、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。

（1）要求输入电阻为1k Ω至2k Ω，电压放大倍数大于3000，第一级应采用 ，第二级应采用 。

（2）要求输入电阻大于10M Ω，电压放大倍数大于300，第一级应采用 ，第二级应采用 。

（3）要求输入电阻为100k Ω～200k Ω，电压放大倍数数值大于100，第一级应采用 ，第二级应采用 。

（4）要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级应采用 ，第二级应采用 。

（5）设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且1000io ＞I U A ui &&&=，输出电阻R o ＜100，第一级应采用 ，第二级应采用 。

解：（1）A ，A （2）D ，A （3）B ，A （4）D ，B （5）C ，B三、选择合适答案填入空内。

（1）直接耦合放大电路存在零点漂移的原因是 。

A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D .电源电压不稳定 （2）集成放大电路采用直接耦合方式的原因是 。

A .便于设计B .放大交流信号C .不易制作大容量电容（3）选用差分放大电路的原因是 。

4 基本放大电路自我检测题一．选择和填空1. 在共射、共基、共集三种基本放大电路组态中，希望电压放大倍数绝对值大，可选用 A 或C ；希望带负载能力强，应选用 B ；希望从信号源索取电流小，应选用 B ；希望既能放大电压，又能放大电流，应选用 A ；希望高频响应性能好，应选用 C 。

（A ．共射组态，B ．共集组态，C ．共基组态）2．射极跟随器在连接组态方面属共 集电 极接法，它的电压放大倍数接近 1 ，输入电阻很 大 ，输出电阻很 小 。

3．H 参数等效电路法适用 低 频 小 信号情况。

4．图解分析法适用于 大 信号情况。

5．在线性放大条件下，调整图选择题5所示电路有关参数，试分析电路状态和性能指标的变化。

（A ．增大， B ．减小，C ．基本不变）（1）当R c 增大时，则静态电流I CQ 将 C ，电压放大倍数v A 将 A ，输入电阻R i 将 C ，输出电阻R o 将 A ；（2）当V CC 增大，则静态电流I CQ 将 A ，电压放大倍数v A 将 A ，输入电阻R i 将 B ，输出电阻R o 将 C 。

6．在图选择题5所示电路中 ，当输入电压为1kHz 、5mV 的正弦波时，输出电压波形出现底部削平失真。

回答以下问题。

（1）这种失真是 B 失真。

（A ．截止，B ．饱和，C ．交越，D ．频率） （2）为了消除失真，应 B 。

（A ．增大C R ，B ．增大b R ，C ．减小b R ，D ．减小 CC V ，E ．换用β大的管子）。

R b R c+V CCC 2C 1R Lv iv oT图选择题57. 随着温度升高，晶体管的电流放大系数 _A_，穿透电流CEO I _A_，在I B 不变的情况下b-e 结电压V BE_B _。

（ A ．增大，B ．减小，C ．不变）8．随着温度升高，三极管的共射正向输入特性曲线将 C ，输出特性曲线将 A ，输出特性曲线的间隔将 E 。

（A ．上移， B ．下移，C ．左移，D ．右移，E ．增大，F ．减小，G ．不变） 9．共源极放大电路的v o 与v i 反相位，多作为 中间级 使用。

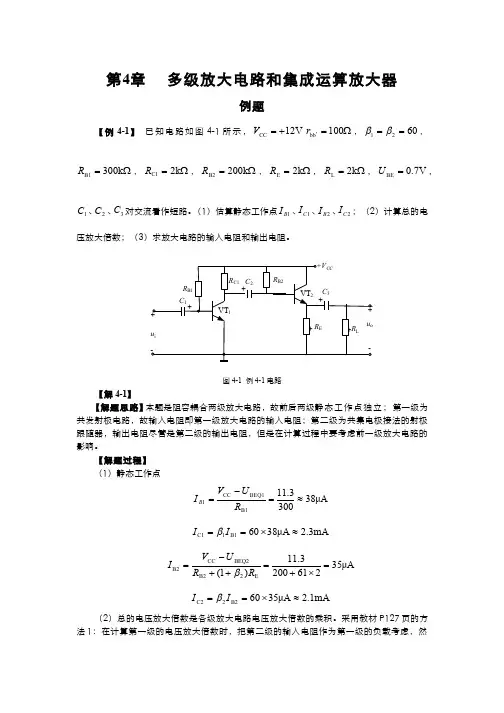

第4章多级放大电路和集成运算放大器例题【例4-1】 已知电路如图4-1所示，V 12CC +=V Ω='100b b r ，6021==ββ，Ω=k 300B1R ，Ω=k 2C1R ，Ω=k 200B2R ，Ω=k 2E R ，Ω=k 2L R ，V 7.0BE =U ，1C 、2C 、3C 对交流看作短路。

（1）估算静态工作点1B I 、1C I 、2B I 、2C I ；（2）计算总的电压放大倍数；（3）求放大电路的输入电阻和输出电阻。

图4-1 例4-1电路【解4-1】 【解题思路】本题是阻容耦合两级放大电路，故前后两级静态工作点独立；第一级为共发射极电路，故输入电阻即第一级放大电路的输入电阻；第二级为共集电极接法的射极跟随器，输出电阻尽管是第二级的输出电阻，但是在计算过程中要考虑前一级放大电路的影响。

【解题过程】（1）静态工作点μA 383003.11B1BEQ1CC 1≈=-=R U V I B 2.3mA μA 3860B11C1≈⨯==I I βμA352612003.11)1(E2B2BEQ2CC B2=⨯+=++-=R R U V I β 2.1mAμA 3560B22C2≈⨯==I I β（2）总的电压放大倍数是各级放大电路电压放大倍数的乘积。

采用教材P127页的方法1：在计算第一级的电压放大倍数时，把第二级的输入电阻作为第一级的负载考虑，然后单独计算第二级的放大倍数。

kΩ8.03.22661100mV 26)1(EQ11b b be1≈⨯+=++='I r r βkΩ8.01.22661100mV 26)1(EQ22b b be2≈⨯+=++='I r r βkΩ47)]2//2(618.0//[200)]//)(1(//[L E 2be2B2i2≈⨯+=++=R R r R R β1440.8)47//2(60)//(be1i2C11.i.o1u1.≈⨯-=-==r R R U U A β99.08.6161)//)(1()//)(1(L E 2be2L E 2.i2.o u2.≈-=+++==R R r R R U U A ββ143u2.u1.u .≈⋅=A A A （3）输入电阻和输出电阻kΩ8.08.0//300//be1B1i1i ≈===r R R R Ω450612//2008.0//21////2C1B2be2o2o ≈+=++==βR R r R R R E 【点 评】本题的难点是输出电阻的计算，由于输出级采用的是射极跟随器，故一方面输出电阻的计算应考虑前一级的影响；另外，在计算过程中，以发射极作为参照基准，在基极回路的电阻要等比缩小21β+倍。

《模拟电子技术》试卷及答案（本题共5小题，每小题4分，共20 分）一、填空题1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I1=1.2mA、I2=0.03mA、I1=1.23mA。

由此可知：电极1是极，电极2是极，电极3是极。

若已知I1电流方向流入晶体管，则I2电流方向与I1电流方向、I3电流方向与I1电流方向。

3. 硅二极管导通压降的典型值是V、锗二极管导通压降的典型值是V；NPN型管的集电极电流和基极电流晶体管；PNP型管的集电极电流和基极电流晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于失真；幅频失真和相频失真属于失真。

5. 若反馈量使放大电路的净输入量减小，称为反馈；若反馈量使放大电路的净输入量增大，称为反馈。

放大电路通常采取反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是元件；串联型直流稳压电路的调整管正常工作在状态；开关型直流稳压电路的调整管正常工作在状态。

（本题共10小题，每小题1分，共10分）二、判断正、误题1. 因为N型半导体的多子是自由电子，所以它带负电。

（）2. PN结的单向导电性只有在外加电压时才能体现出来。

（）3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（）4. 发光二极管正常工作在正向导通区，其导通压降为0.7V。

（）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

（）6. 单门限电压比较器的抗干扰能力比滞回电压比较器的抗干扰能力强。

（）7. 整流的目的就是把交变的电压、电流转换为单向脉动的直流电。

（）8. 放大交流信号，只能采用阻容耦合方式或变压器耦合方式。

基础课程教学资料第三章多级放大电路自测题一、判断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。

（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( )（2）阻容耦合多级放大电路各级的Q点相互独立，( )它只能放大交流信号。

( )（3）直接耦合多级放大电路各级的Q点相互影响，( )它只能放大直流信号。

( )（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。

( )（5）互补输出级应采用共集或共漏接法。

( )解：（1）×（2）√√（3）√×（4）×（5）√二、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。

（1）要求输入电阻为1kΩ至2kΩ，电压放大倍数大于3000，第一级应采用，第二级应采用。

（2）要求输入电阻大于10MΩ，电压放大倍数大于300，第一级应采用，第二级应采用。

（3）要求输入电阻为100kΩ～200kΩ，电压放大倍数数值大于100，第一级应采用，第二级应采用。

（4）要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用，第二级应采用。

（5）设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且1000io ＞I U A ui ，输出电阻R o ＜100，第一级应采用 ，第二级应采用 。

解：（1）A ，A （2）D ，A （3）B ，A （4）D ，B （5）C ，B三、选择合适答案填入空内。

（1）直接耦合放大电路存在零点漂移的原因是 。

A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D .电源电压不稳定 （2）集成放大电路采用直接耦合方式的原因是 。

A .便于设计B .放大交流信号C .不易制作大容量电容（3）选用差分放大电路的原因是 。

第五章多级放大电路第一节多级放大电路在实际工作中，为了放大非常微弱的信号，需要把若干个基本放大电路连接起来，组成多级放大电路，以获得更高的放大倍数和功率输出。

多级放大电路内部各级之间的连接方式称为耦合方式。

常用的耦合方式有三种，即阻容耦合方式、直接耦合方式和变压器耦合方式。

1.多级放大电路的耦合方式1.1阻容耦合通过电容和电阻将信号由一级传输到另一级的方式称为阻容耦合。

图所示电路是典型的两级阻容耦合放大电路。

优点：耦合电容的隔直通交作用，使两级Q相互独立，给设计和调试带来了方便；缺点：放大频率较低的信号将产生较大的衰减，不适合传递变化缓慢的信号，更不能传递直流信号；加之不便于集成化，因而在应用上也就存在一定的局限性。

1.2直接耦合多级放大电路中各级之间直接（或通过电阻）连接的方式，称为直接耦合。

直接耦合放大电路具有结构简单、便于集成化、能够放大变化十分缓慢的信号、信号传输效率高等优点，在集成电路中获得了广泛的应用。

直接耦合放大电路存在的最突出的问题是零点漂移问题。

所谓零点漂移是指把一个直接耦合放大电路的输入端短路时，即输入信号为零时，由于种种原因引起输出电压发生漂移（波动）。

1.3变压器耦合变压器耦合放大电路如图所示。

这种耦合电路的特点是：级间无直流通路，各级Q独立；变压器具有阻抗变换作用，可获最佳负载；变压器造价高、体积大、不能集成，其应用受到限制。

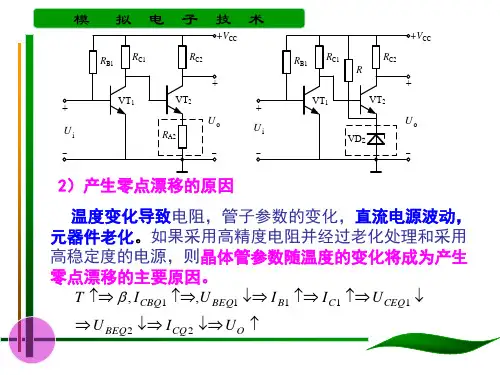

1.4级间耦合的优、缺点及应用比较2.直接耦合放大电路的特殊问题——零点漂移2.1零点漂移所谓零点漂移是指当把一个直接耦合放大电路的输入端短路时，即输入信号为零时，由于种种原因引起输出电压发生漂移（波动）。

产生零点漂移的原因很多。

如晶体管的参数随温度的年华、电源、电压的波动等，其中，温度的影响是最重要的。

在多级放大电路中，又已第一、第二级的漂移影响最为严重。

因此，抑制零点漂移着重点在第一、第二级。

2.2差分式放大电路（观看视频）在直接耦合多级放大电路中抑制零点漂移最有效的电路结构是差动放大电路。

多级放大电路3.1 放大电路产生零点漂移的主要原因是( )A.放大倍数太大B.采用了直接耦合方式C.晶体管的噪声太大D.环境温度变化引起参数变化3.2 差动放大电路的设置是为了( )A.稳定放大倍数B.提高输入电阻C.克服温漂D.扩展频带3.3 差动放大电路用恒流源代替Re是为了( )A.提高差模电压放大倍数B.提高共模电压放大倍数C.提高共模抑制比D.提高差模输出电阻3.4 在长尾式差动放大电路中, Re的主要作用是( )A.提高差模电压放大倍数B.抑制零点漂移C.增大差动放大电路的输入电阻D.减小差动放大电路的输出电阻3.4 差动放大电路的主要特点是( )A.有效地放大差模信号，强有力地抑制共模信号B.既可放大差模信号，也可放大共模信号C.只能放大共模信号，不能放大差模信号D.既抑制共模信号，又抑制差模信号3.5 若三级放大电路的A V1=A V2=20dB,A V3=30 dB，则其总电压增益为( )A. 50dBB. 60dBC. 70dBD. 12000dB3.8 乙类放大电路是指放大管的道通角等于( )A.360oB.180oC.90oD.小于90o3.9 集成功率放大器的特点是( )A.温度稳定性好，电源利用率高，功耗较低，非线性失真较小。

B.温度稳定性好，电源利用率高，功耗较低，但非线性失真较大。

C.温度稳定性好，功耗较低，非线性失真较小，但电源利用率低。

D.温度稳定性好，非线性失真较小，电源利用率高，功耗也高。

3.10集成运放电路采用直接耦合方式是因为。

A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容3.11通用型集成运放适用于放大。

A.高频信号B.低频信号C.任何频率信号3.12集成运放制造工艺使得同类半导体管的。

A.指标参数准确B.参数不受温度影响C.参数一致性好3.13集成运放的输入级采用差分放大电路是因为可以。

A.减小温漂B.增大放大倍数C.提高输入电阻3.14为增大电压放大倍数，集成运放的中间级多采用。

模拟电子技术课程习题第五章放大电路的频率响应第五章 放大电路的频率响应5.1具有相同参数的两级放大电路在组成它的各个单管的截止频率处,幅值下降[ ]A. 3dBB. 6dBC. 10dBD. 20dB5.2在出现频率失真时，若u i 为正弦波，则u o 为 [ ] A. 正弦波 B. 三角波 C. 矩形波 D. 方波5.3 多级放大电路放大倍数的波特图是 [ ] A. 各级波特图的叠加 B. 各级波特图的乘积C. 各级波特图中通频带最窄者D. 各级波特图中通频带最宽者 5.4 当输入信号频率为f L 或f H 时，放大倍数的幅值约为中频时的 [ ]倍。

A.0.7B.0.5C.0.9D.0.15.5 在阻容耦合放大器中，下列哪种方法能够降低放大器的下限频率？[ ]A ．增大耦合电容B ．减小耦合电容C ．选用极间电容小的晶体管D ．选用极间电容大的晶体管5.6 当我们将两个带宽均为BW 的放大器级联后，级联放大器的带宽 [ ] A 小于BW B 等于BW C 大于BW D 不能确定 5.7 填空：已知某放大电路电压放大倍数的频率特性为6100010(1)(1)1010u fjA f f j j =++ （式中f 单位：Hz ）表明其下限频率为 ，上限频率为 ，中频电压增益为 dB ，输出电压与输入电压在中频段的相位差为 。

5.8 选择正确的答案填空。

幅度失真和相位失真统称为失真(a.交越b.频率)，它属于失真(a.线性b.非线性)，在出现这类失真时，若u i为正弦波，则u o为波(a.正弦b.非正弦)，若u i为非正弦波，则u o与u i的频率成分 (a.相同b.不同)。

饱和失真、截止失真、交越失真都属于失真(a.线性b.非线性)，在出现这类失真时，若u i为非正弦波，则u o为波(a.正弦b.非正弦)，u o与u i的频率成分 (a.相同b.不同)。

5.9 选择正确的答案填空。

晶体管主要频率参数之间的关系是。

科目:模拟电子技术题型:填空题章节:第三章多级放大电路难度:全部-----------------------------------------------------------------------1. 某放大器由三级组成，已知各级电压增益分别为16dB，20dB，24dB，放大器的总增益为60dB 。

2. 某放大器由三级组成，已知各级电压增益分别为16dB，20dB，24dB，放大器的总电压放大倍数为 103。

3. 在差动式直流放大电路中，发射极电阻Re的作用是通过电流负反馈来抑制管子的零漂，对共模信号呈现很强的负反馈作用。

4. 在双端输入、输出的理想差动放大电路中，若两输入电压U i1=U i2，则输出电压U o= 0 。

5. 在双端输入、输出的理想差动放大电路中，若U i1=+1500μV，U i2=+500μV，则可知差动放大电路的差模输入电压U id= 1000uV 。

6. 多级放大电路常用的耦合方式有三种，它们是直接耦合、阻容耦合和变压器耦合。

7. 多级放大电路常用的耦合方式有三种，它们是直接耦合、阻容耦合和变压器耦合。

8. 多级放大电路常用的耦合方式有三种，它们是阻容耦合、直接耦合和变压器耦合。

9. 多级放大电路常用的耦合方式有三种，其中直接耦合方式易于集成，但存在零点漂移现象。

10. 多级放大电路常用的耦合方式有三种，其中直接耦合方式易于集成，但存在零点漂移现象。

11. 若三级放大电路的A u1=A u2=30dB，A u3=20 dB，则其总电压增益为 80 dB。

12. 若三级放大电路的A u1=A u2=30dB，A u3=20 dB，则其总电压放大倍数折合为 104倍。

13. 在多级放大电路中，后级的输入电阻是前级负载电阻的，而前级的输出电阻则也可视为后级的信号源内阻。

14. 在多级放大电路中，后级的输入电阻是前级的负载电阻，而前级的输出电阻则也可视为后级的信号源。
