点的投影 教学设计

  • 格式：doc
  • 大小：61.50 KB
  • 文档页数：3

1
课题 点的投影 课时 第一课时
教学
目标

知识与能力：掌握点的投影规律，点的坐标与空间位置。
过程与方法：使学生理解点的投影规律，理解点的坐标与三投影面的关系，能熟练运用
“三等关系”绘制点的三投影。
情感态度与价值观：让学生通过亲自动手作图，体验成功，在不断尝试中激发求知欲，
在不断摸索中陶冶情操。

教法 自学指导法、讲练结合法 教具 绘图工具

重点
正投影法中点的投影规律，根据点的坐标求其投影。

难点
点的坐标与点的空间位置关系。

授课
班级
汽修系 1507秋 授课时间 2015年11月2日

教
教学内容 教师活动 学生活动
【提出问题】
点、直线、平面是构成物体形状的基本几何元素。要正确又迅速地识读、画物体的三视图，必须掌握这些几何元素的投影特性和作图方法。 点的投影 点在一个面上的投影不能反映点的空间位置。提问：如何解决这个问题？ 引入，揭示本节课主题，板书课题 课件展示点的一面投影，提出问题 明确本节课学习任务

思考，回答
【自主学习】
回顾：三视图的投影规律是什么？ 自学提示： 1、点的三面投影怎样表示？ 2、点的投影规律是什么？ 3、点的空间位置怎样用坐标表示？ 4、怎样作出点的三面投影图？ 课件出示本节所用
知识及要解决的问
题

板画投影轴

回顾所学知识
自主学习课本，尝试解
决问题

【合作探究】 活动一：点的三面投影 正面，水平面，侧面；OX轴，OY轴，OZ轴 点的投影表示方法： 点A---- H面：a V面：a′ 结合教室墙角和课件，引导学生说出三投影面和投影轴，介绍点的投影的表示方法，板书 在教师引导下，说出投影面和投影轴
理解点的投影表示方
法，并牢记
2

学
过
程

W面：a″
投影面展开：

【活动二】点的投影规律
提问：点的三面投影也是点，分别为a
a′a″，它们有怎样的规律？

归纳：
aa′⊥OX轴
a′a″⊥OZ轴
aax=a″a
z

【活动三】点的坐标与空间位置

课件演示，展开投影面 提出问题，引导学生思考、归纳总结。 由点到三投影面的距离，讲解点的坐标 观察展开后的点的三面
投影

仔细观察点的投影展开
图，思考，回答

观察点的三面投影图，
学会用点的坐标表示空
间的某一点

【拓展应用】点的投影作图 1、 已知点的两面投影，求作第三面投影 45º线法；直接量取法 2、 已知点的坐标，求作点的三面投影 【延伸】已知点到三个投影面的距离，怎样作投影图？ 课件出示点的投影的两种作图方法 出训练题 出示例题，教师示范板书 课件出示例题，提示学生思考 学习点的投影作图
练习点的投影作图

学习根据点的坐标作点
的三面投影

思考，找出作图方法
3

【巩固练习】 1、 小结课堂内容 2、 巩固练习题 课堂小结 布置作图训练和课下思考题
完成习题册19页的作
图训练。

板
书
设
计

点的投影
一、点的三面投影
A点-------H面：a V面：a′ W面：a″
二、点的投影规律
aa′⊥OX轴；a′a″⊥OZ轴；aax=a″az

三、点的坐标与空间位置
点的坐标 A（x,y,z）
X：点到W面的距离：左右
Y：点到V面的距离：前后
Z；点到H面的距离：上下
四、点的投影作图
1、 已知点的两面投影，求作第三面投影

2、 已知点的坐标，求作点的三面投影

合集下载

课堂教学设计方案(点线面的投影)

课堂教学设计方案(点线面的投影)

类型
相应内容
使用资源
分组情况
学生活动
教师活动
（１）伙伴√
点、直线、平面的投影特性的讨论,如何根据它们的投影判断相互之间的关系，平面上的投影面平行线具有哪些特性。
网络版《工程制图》CAI课件中的留言簿及网络BＢS。
自由组合
学生利用留言簿及BBS发表自己的意见,并对其他同学的意见进行讨论，体现知识教学、能力培养、知识拓展、信息素养和创新精神的统一。
三、学习环境选择与学习资源设计
1、学习环境选择(打√)
（1)Web教室√
（2）局域网
（3)城域网
(4）校园网√
（5）Inteｒｎｅt
(6）其它
2、学习资源类型（打√）
（１）课件（网络课件)√
（2)工具
(3）专题学习网站
(４)多媒体资源库√（５）案例库 Nhomakorabea（6)题库√
(7）网络课程
(８)其它
3、学习资源内容简要说明
对同学的不同答案提出自己的评改意见。令学生通过伙伴学习后，获得成就感或具有危机感。
３、教学结构流程的设计
开始
点、直线、平面的投影特性，直线与直线的相互位置，一般位置平面内的点、直线的投影。
CAI课件
CAI课件
明确学习目标、任务和学习方法
个别分类辅导（指导学习、释疑）
指导学生学习投影特性。
学习和归纳
网络
(２）随机进入式
√
点、直线、平面的投影特性;直线相互位置的判断；一般位置平面上绘制属于平面的点、直线。
网络版《工程制图》CAI课件。
学生利用网络版《工程制图》ＣAＩ课件对点、直线、平面的投影部分进行自主学习.
示范指导,答疑解难，尤其对组合体的较难看懂局部加以指导，并指导学生进行习题训练.

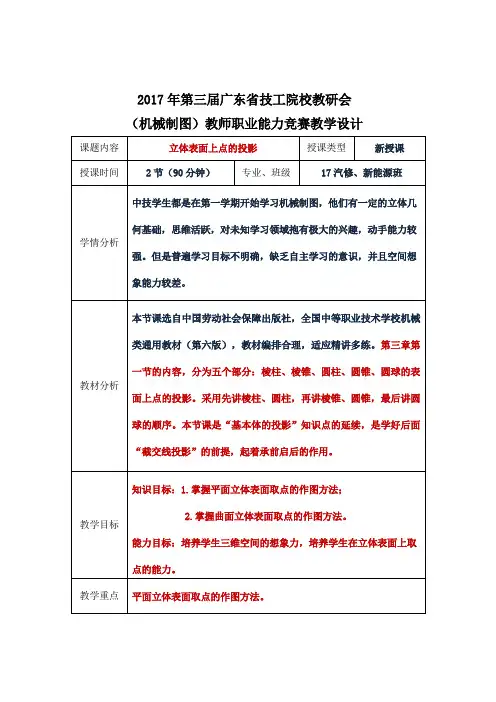

立体表面上点的投影(教学设计)
