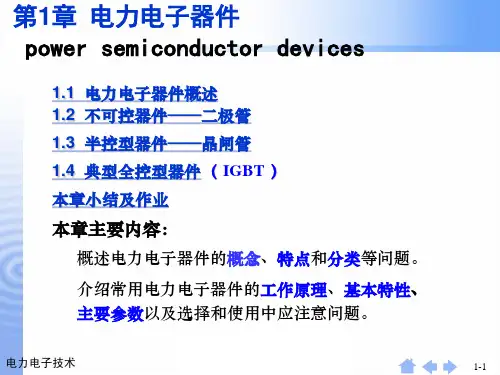

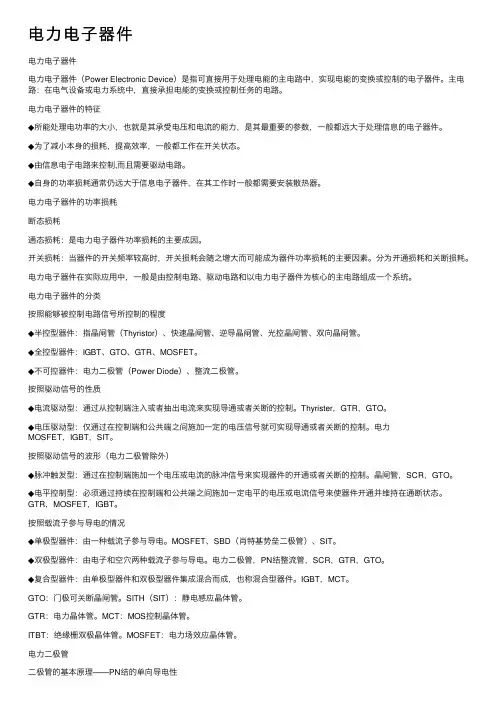

电⼒电⼦器件电⼒电⼦器件电⼒电⼦器件（Power Electronic Device）是指可直接⽤于处理电能的主电路中，实现电能的变换或控制的电⼦器件。
主电路：在电⽓设备或电⼒系统中，直接承担电能的变换或控制任务的电路。
电⼒电⼦器件的特征◆所能处理电功率的⼤⼩，也就是其承受电压和电流的能⼒，是其最重要的参数，⼀般都远⼤于处理信息的电⼦器件。
◆为了减⼩本⾝的损耗，提⾼效率，⼀般都⼯作在开关状态。
◆由信息电⼦电路来控制,⽽且需要驱动电路。
◆⾃⾝的功率损耗通常仍远⼤于信息电⼦器件，在其⼯作时⼀般都需要安装散热器。
电⼒电⼦器件的功率损耗断态损耗通态损耗：是电⼒电⼦器件功率损耗的主要成因。
开关损耗：当器件的开关频率较⾼时，开关损耗会随之增⼤⽽可能成为器件功率损耗的主要因素。
分为开通损耗和关断损耗。
电⼒电⼦器件在实际应⽤中，⼀般是由控制电路、驱动电路和以电⼒电⼦器件为核⼼的主电路组成⼀个系统。
电⼒电⼦器件的分类按照能够被控制电路信号所控制的程度◆半控型器件：指晶闸管（Thyristor）、快速晶闸管、逆导晶闸管、光控晶闸管、双向晶闸管。
◆全控型器件：IGBT、GTO、GTR、MOSFET。
◆不可控器件：电⼒⼆极管（Power Diode）、整流⼆极管。
按照驱动信号的性质◆电流驱动型：通过从控制端注⼊或者抽出电流来实现导通或者关断的控制。
Thyrister，GTR，GTO。
◆电压驱动型：仅通过在控制端和公共端之间施加⼀定的电压信号就可实现导通或者关断的控制。
电⼒MOSFET，IGBT，SIT。
按照驱动信号的波形（电⼒⼆极管除外）◆脉冲触发型：通过在控制端施加⼀个电压或电流的脉冲信号来实现器件的开通或者关断的控制。
晶闸管，SCR，GTO。
◆电平控制型：必须通过持续在控制端和公共端之间施加⼀定电平的电压或电流信号来使器件开通并维持在通断状态。
GTR，MOSFET，IGBT。
按照载流⼦参与导电的情况◆单极型器件：由⼀种载流⼦参与导电。
电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
电力电子技术第五版课后习题及答案第二章电力电子器件2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Imπ4π4π25π4a)b)c)图1-43图2-27晶闸管导电波形解：a)I d1=π21ππωω4)(sin t td I m=π2m I(122+)≈0.2717I m I1=ππωωπ42)()sin(21t d t I m=2m Iπ2143+≈0.4767I m b)I d2=π1ππωω4)(sin t td I m=πm I(122+)≈0.5434I m I 2=ππωωπ42)()sin(1t d t I m=22m Iπ2143+≈0.6741I m c)I d3=π2120)(πωt d I m=4 1I m I3=202)(21πωπt d I m=21I m2-5上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知a)I m1≈4767.0I≈329.35，I d1≈0.2717I m1≈89.482/16b)I m2≈6741.0I≈232.90,I d2≈0.5434I m2≈126.56c)I m3=2I=314,I d3=41I m3=78.52-6GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益a1和a2，由普通晶阐管的分析可得,a1+a2=1是器件临界导通的条件。
