电力电子学知识点总结电力电子学是研究电力系统中的电力变换、控制和调节的学科，主要包括功率半导体器件、电力电子器件、电力电子电路、电力电子系统以及其工作原理和应用等方面的内容。
下面将对电力电子学的基本知识点进行总结，以便更好地理解和应用电力电子技术。
一、功率半导体器件功率半导体器件是电力电子电路中的核心部件，其主要作用是实现电能的变换和控制。
常见的功率半导体器件有二极管、晶闸管、可控硅、大功率晶体管和金属氧化物半导体场效应晶体管（MOSFET）等。
这些器件的工作原理、特性和应用有所不同，选择适合的器件对电力电子系统的性能具有重要影响。
1.二极管：二极管是一种具有两个电极的器件，主要用于整流电源电路中。
其工作原理是当正向电压施加在二极管上时，电流可以流过，而反向电压施加时，二极管具有很高的阻抗。
2.晶闸管：晶闸管是一种具有三个电极的器件，主要用于控制高功率交流电流。
其工作原理是通过一个控制电极的信号来控制另外两个电极之间的导通和截止状态。
3.可控硅：可控硅也是一种具有三个电极的器件，其特点是只有在一个特定的触发脉冲下才能开启，一旦开启就可以持续导通。
可控硅主要用于交流电压控制以及电能的调节。
4.大功率晶体管：大功率晶体管是一种可以承受大电流和大功率的晶体管。
它具有高增益和低饱和压降的特点，适用于高频率和高功率的应用。
5.MOSFET：MOSFET是一种依靠电场效应来控制导通的器件。
它具有低导通电阻、高开关速度和优异的抗击穿能力，适用于高频率和高效率的应用。
二、电力电子电路电力电子电路是将功率半导体器件组合成特定功能的电路，用于实现电能的变换、控制和调节。
常见的电力电子电路有整流电路、逆变电路、升压和降压变换器等。
1.整流电路：整流电路是将交流电转换为直流电的电路。
常见的整流电路有单相和三相整流桥电路，可以采用二极管或可控硅进行整流。
2.逆变电路：逆变电路是将直流电转换为交流电的电路。
逆变电路有单相和三相逆变电路，可以采用晶闸管或可控硅进行逆变。
电力系统中的电力电子器件及其应用在当今高度依赖电力的社会中，电力系统的稳定运行和高效发展至关重要。
电力电子器件作为电力系统中的关键组成部分，正发挥着日益重要的作用。
它们的出现和应用，为电力系统的优化、控制和能源转换带来了革命性的变化。
电力电子器件是一种能够对电能进行高效控制和转换的半导体器件。
常见的电力电子器件包括二极管、晶闸管、晶体管（如 MOSFET 和IGBT）等。
这些器件具有不同的特性和性能，适用于各种不同的电力系统应用场景。
二极管是最简单的电力电子器件之一，它只允许电流单向通过。
在电力系统中，二极管常用于整流电路，将交流电转换为直流电。
例如，在电源适配器中，二极管将交流市电整流为直流电，为电子设备提供稳定的电源。
晶闸管则是一种具有可控导通特性的器件。
通过施加合适的触发信号，可以控制晶闸管的导通和关断。
晶闸管在电力系统中的应用非常广泛，如用于高压直流输电系统中的换流器、无功补偿装置等。
通过控制晶闸管的导通角，可以实现对交流电压和电流的调节，从而达到控制无功功率和提高电能质量的目的。
MOSFET（金属氧化物半导体场效应晶体管）和 IGBT（绝缘栅双极型晶体管）是现代电力电子系统中常用的晶体管器件。
它们具有开关速度快、导通电阻小、驱动功率低等优点。
MOSFET 适用于高频、小功率的应用场景，如开关电源、电动汽车充电器等。
IGBT 则在中大功率的电力变换领域表现出色，如变频器、新能源发电系统中的逆变器等。
在电力系统中，电力电子器件的应用范围十分广泛。
首先，在发电环节，可再生能源的开发和利用离不开电力电子技术。
例如，太阳能光伏发电系统中，通过电力电子逆变器将太阳能电池板产生的直流电转换为交流电并并入电网。
风力发电系统中，电力电子变流器用于控制风机转速，实现最大功率跟踪，同时将风机发出的交流电转换为符合电网要求的电能。
在输电环节，高压直流输电技术凭借其输电距离远、输电容量大、损耗低等优势，成为了远距离大容量输电的重要手段。

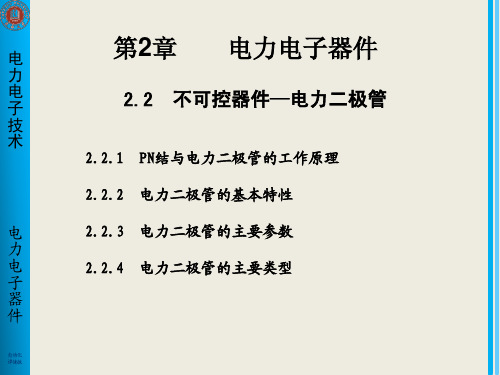

电力电子技术第五版课后习题答案第二章 电力电子器件2-1 与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。
低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电 压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸 管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流 最大值均为Im π4π4π25π4a)b)c)图1-43图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m=41I m I 3 =⎰202)(21πωπt d I m =21 I m 2-5 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.52-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不 能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管 V1、V2，分别具有共基极电流增益a1和a2，由普通晶阐管的分析可得,a1+a2=1是器件临界导通的条件。
1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
解：α＝0︒时，在电源电压u 2的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。
在电源电压u 2的负半周期，负载电感L 释放能量，晶闸管继续导通。
因此，在电源电压u 2的一个周期里，以下方程均成立：t U ti Lωsin 2d d 2d= 考虑到初始条件：当ωt ＝0时i d ＝0可解方程得：)cos 1(22d t L U i ωω-= ⎰-=πωωωπ202d )(d )cos 1(221t t L U I =LU ω22=22.51(A)u d 与i d 的波形如下图：当α＝60°时，在u 2正半周期60︒~180︒期间晶闸管导通使电感L 储能，电感L 储藏的能量在u 2负半周期180︒~300︒期间释放，因此在u 2一个周期中60︒~300︒期间以下微分方程成立：t U ti Lωsin 2d d 2d= 考虑初始条件：当ωt ＝60︒时i d ＝0可解方程得：)cos 21(22d t L U i ωω-=其平均值为)(d )cos 21(2213532d t t L U I ωωωπππ-=⎰=L U ω222=11.25(A)此时u d 与i d 的波形如下图：2．图2-9为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化2U；②当负载是电阻或电感时，其问题吗？试说明：①晶闸管承受的最大反向电压为22输出电压和电流的波形与单相全控桥时相同。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。
因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
电路中的电力电子器件与应用电力电子器件是构成电力电子系统的核心组成部分，在电力转换和控制中发挥着至关重要的作用。
本文将介绍一些常见的电力电子器件，并探讨它们在电路中的应用。
一、二极管（Diode）二极管是最简单的电力电子器件之一，它具有单向导电特性。
在电路中，二极管常用于整流电路，将交流电转换为直流电。
此外，二极管还可以用作过电压保护装置，以保护其他电子元件不受过电压的损害。
二、晶闸管（Thyristor）晶闸管是一种控制型二极管，具有可控的导通和截止特性。
在电力电子系统中，晶闸管广泛应用于交流电控制领域。
通过控制晶闸管的触发方式和触发角，可以实现对交流电的精确控制，用于变频调速、电流调节等方面。
三、可控硅（SCR）可控硅是一种具有双向导电特性的晶闸管。
与晶闸管相比，可控硅增加了反向导通能力，可以实现交流电的双向控制。
可控硅在电动机控制、电源开关等领域有广泛应用。
四、功率场效应晶体管（Power MOSFET）功率MOSFET是一种常用的电力电子开关器件。
它具有低导通电阻和高开关速度的特点，可实现高效率的功率传递。
功率MOSFET在电力电子转换系统中常用于开关电源、直流电机驱动等应用。
五、电力管（Power Transistor）电力管是具有较大功率承载能力的晶体管。
在高功率放大和开关电路中，电力管具有重要作用。
它可以放大或开关大电流，广泛应用于音频放大器、电力调制器等电路中。
六、电容（Capacitor）电容是一种储存电能的器件，具有储电和隔直流的特性。
在电力转换和滤波电路中，电容被广泛应用。
它可以储存电能，平滑电压波动，并降低电路中的噪声。
七、电感（Inductor）电感是一种储存磁能的器件，具有感应电压和滤波的作用。
在电力电子系统中，电感常被用于电源滤波、变压器和电感驱动等应用，用以改变电流和电压的大小。
综上所述，电力电子器件在电路中扮演着不可或缺的角色。
通过合理选择和应用这些器件，我们可以实现电能的高效转换、精确控制和稳定输出。
第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。
解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。
所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。
试说明晶闸管承受的最大反向电压是多少当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。
解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。
当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。
