厦门大学电子技术实验报告-实验一 实验名称：实验一 电压源与电压测量仪器 姓 名： 学 号： 系 别: 实验日期： 一、 实验原理 （一） GPD-3303型直流稳压电源 1． 直流稳压电源的主要特点 （1） 具有三路完全对立的浮地输出（CH1、CH2、FIXED）。 （2） 两路（主路CH1键、从路CH2键）可调式直流稳压电源，两路均可工作在稳压、稳流工作方式，稳压值为0～32V连续可调，稳流值为0～3.2A连续可调。

（3） 两路可调式直流稳压电源可设置为组合工作方式，在组合工作方式下，可选择串联组合方式和并联组合方式。

（4） 四组常用电压储存功能。 （5） 锁定功能 （6） 输出保护功能 （7） 蜂鸣功能 2． 使用方法 （1） 开机前，将“电流调节旋钮”调到最大值，“电压调节按钮”调到最小值。开机后再将“电压“旋钮调到需要的电压值。

（2） 当电源作为恒流源使用时，开机后，通过“电流调节“旋钮调至需要的稳流值。 （3） 当电源作为恒压源使用时，可根据需要调节电钮旋钮任意设置“限流“保护点。 （4） 预热时间30秒 3． 注意事项 （1） 避免端口输出线短路 （2） 避免使用电源出现过载现象 （3） 避免输出出现正负极性接错 （二） DG1022双通道函数/任意波函数信号发生器 1、DG1022双通道函数/任意波函数信号发生器主要特点 （1）双通道输出，可以实现通道耦合、通道复制 （2）输出5中基本波形，并内置48种任意波形 （3）可编辑输出14-bit，4k点的用户自定义任意波形 （4）100MSa/s采样率 （5）频率特性 （6）幅度范围 （7）高精度、宽频带频率计 （8）丰富的调制功能，输出各种调制波形 （9）丰富的输入输出 （10）支持即插即用USB存储设备，并通过USB存储设备存储、读取波形培植参数及用户自定义波形

2．使用方法 （1）依次打开信号发生器后面板、前面板上的电源开关 （2）按通道切换键，切换信号输出通道 （3）按波形选择键，选择需要的波形 （4）依次在菜单键上按相应的参数设置键，用数字键盘或方向键、旋钮设置对应的参数值后，选择对应的参数单位

（5）检查菜单键中，其余未用到的参数设置键，是否有错误的设置值或者前次设置而本次不需要的设置值

（6）根据步骤（2）中选择的通道，按下对应的通道使能键，使设置好的信号能够从正确的端口输出

3．注意事项 （1）避免端口输出线短路 （2）避免使函数信号发生器出现过载现象 （3）避免输出出现信号端和公共端接错 （三） GDM-8145型数字万用表 1. GDM-8145型数字万用表的主要技术指标 （1） 交、直流电压测量 （2） 交、直流电流测量 （3） TRUE RMS测量 （4） 电阻测量 （5） PN结测量 （6） 超量程显示 2. 使用方法 （1） 交、直流电压测量： ① 功能开关选择V键入，根据交、直流选择AC、DC ② 黑表笔插入COM插孔，红表笔插入V/Ω插孔 ③ 选择合适量程，量程值应大于被测值，否则出现溢出显示 ④ 测试笔并接在被测负载两端 （2） 交、直流电流测量： ① 功能开关选择mA键入，根据交、直流选择AC、DC ② 黑表笔插入COM插孔，红表笔插入mA或20A插孔 ③ 选择合适量程，量程值应大于被测值，否则出现溢出显示 ④ 测试笔串入被测支路 （3） 电阻测量： ① 功能开关置Ω档 ② 黑表笔插入COM插孔，红表笔插入V/Ω插孔 ③ 选择合适量程，量程值应大于被测值，否则出现溢出显示 ④ 测试笔并接在被测电阻两端 ⑤ 检测在线电阻时，一定要关掉被测电路中的电源并从电路断开 3. 注意事项 （1） 根据所需要测量参数合理选择功能键，并按正确方法测量 （2） 在预先不知道被测信号幅度的情况下，应先把量程键放在最高档 （3） 当显示出现“0000”闪烁时，应立即将量程键切换至更高量程，使过载显示消失，避免仪器长时间过载而损坏，否则应立即拔出载入线，检查被选择的功能键是否出现错误或有其他故障

（4） 测量电压时不应超过最大输入电压 （5） 测量电流时，输入线不要插错，不大于2A输入线插在2A端子上，不大于20A插在20A端子上

（四） 多功能电路试验箱 1． 其含有交、直流电源；交、直流信号源；电位器组；逻辑电平开关；丹麦冲源；逻辑电平指示灯；七段共阴数码管；带8421译码器数码管；喇叭和搭载电路用的多孔实验插座板

2． 直流电源提供±5V、±12V和-8V三组输出和9V独立直流电源；交流电源提供12V输出，当接通主电源开关时，所有电源均处于工作状态

3． 交流信号提供正弦信号，其频率、幅度均可调节 4． 两路直流信号源调节范围：-1V～+1V 5． 电位器组由470Ω、1kΩ、10kΩ、100kΩ四个多圈电位器组成 6． 12位逻辑电平开关 7． 具有两位带8421译码器的数码显示器和两位共阴七段数码管显示器 8． 12个逻辑电平指示灯和四个发光二极管 9． 两块多孔实验插座板 二、 实验步骤与实验数据 1． 直流电压测量 采用数字万用表测量直流电压 （1） 固定电源测量：测量稳压电源的固定电压2.5V、3.3V、5V 表格 1 直流稳压电源固定电压测量 调整电压值 2.5V 3.3V 5V 数字万用表测量值（V） 2.508 3.318 5.039

（2） 固定电源测量：测量试验箱的固定电压±5V、±12V、-8V 表格 2试验箱固定电源测量 调整电压值 5V -5V 12V -12V -8V 数字万用表测量值（V） 5.095 -5.052 11.846 -11.796 -8.102

（3） 可变电源测量：按表3调节任意通道稳定电源输出，并测试之。 表格 3可变电压测量 主路表头指示值（V） 6V 12V 18V

数字万用表测量值（V） 6.117 12.119 18.093 （4） 正、负对称电源测量：GPD-3303型直流稳压电源工作在串联组合模式，调整CH1电压时，CH2路跟踪变化；这样，即可将两路独立电源构成一个正、负对称电源。将数字万用表的黑表笔接正、负对称电源的公共端，红表笔分别测量CH1正极和CH2负极，如图1所示，按表4调节稳压电源输出并测量之。

图1 正、负对称电源测量示意图 表格 4正、负对称电源测量 CH1路表头调

整值（V） 6V 12V 18V

数字万用表测量值（V） 6.116 12.117 18.091

CH2路表头指示值（V） 6.0 12.0 18.0

数字万用表测量值（V） -6.113 -12.124 -18.128

2. 正弦电压（有效值）的测量 （1） 函数信号发生器输出正弦波，信号频率fs=1 kHz，输出幅度按下表调节，用数字万用表按表5进行测量。

表格 5正弦电压测量

fs 输出幅度（Vp−p） 20V 2V 200mV

数字万用表测量值（V） 7.054 0.7033 70.62

（2） 将信号发生器频率改为fs=100kHz,重复上述测量，计入表6。 表格 6正弦电压测量 fs 输出幅度（Vp−p） 20V 2V 200mV

数字万用表测量值（V） 5.770 0.6903 57.08

3. 实验箱可调直流信号内阻测量 按图6搭接电路，可调直流信号调整为+1V，用数字电压表按表7测量并计算出R0值；图中当K置“1”时，数字万用表测量值为V0

∞，当K置“2”时，数字万用表测量

值为VOL。

表格 7直流信号内阻测量

V0∞（V） VOL（V） RL（Ω）

R0=(V0∞VOL−

1)*RL（Ω）

1.0711 0.8245 50.82 15.20

图 6 直流信号内阻测量装置图 4. 函数信号发生器内阻（输出电阻）的测量 按图7搭载电路，函数信号发生器设置fs=1kHz正弦波，用数字电压表按表8测量并计算出R0值；当K置“1”时，数字万用表测量值为V0

∞，当K置“2”时，数字

万用表测量值为VOL。 图 7信号发生器内阻测量装置图 表格 8 信号源内阻测量 V0∞（V） VOL（V） RL（Ω）

R0=(V0∞VOL−

1)*RL（Ω）

1.0010 0.4974 50.82 51.45

三、 结果分析 1.用万用表测量可变电源和固定电源电压时，测量值与调整值之间存在微小误差，可能是因为万用表灵敏度太高，受到微小的变动都会影响测量结果。

四、 体会与思考题 通过这次实验，我学会如何使用四种设备。第一次使用常常会忘记按下一些按钮，例如要用数字万用表测交流电压时忘记按下交、直流测量按钮。 思考题： 1． 用数字万用表测量正弦波，表头显示的是正弦电压的有效值。测量电压时，应设置成交流电压模式，并将量程调到最大，在逐渐减小。 2． 不能用数字万用表测量三角波，斜波，锯齿波。因为数字万用表只能测量稳定的电压电流。

合集下载

电工实验报告答案解析-(厦门大学)

电工实验报告答案解析-(厦门大学)

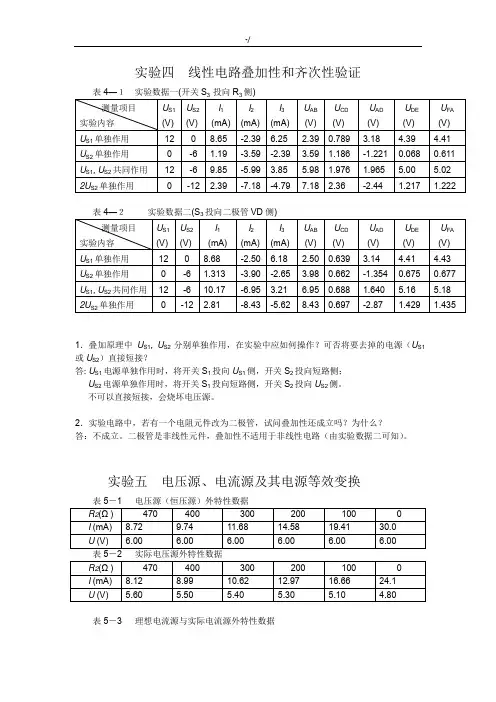

实验四线性电路叠加性和齐次性验证表4—１实验数据一(开关S投向R侧)表4—２实验数据二(S投向二极管VD侧)1．叠加原理中U S1, U S2分别单独作用，在实验中应如何操作？可否将要去掉的电源（U S1或U S2）直接短接？答: U S1电源单独作用时，将开关S1投向U S1侧，开关S2投向短路侧；U S2电源单独作用时，将开关S1投向短路侧，开关S2投向U S2侧。

不可以直接短接，会烧坏电压源。

2．实验电路中，若有一个电阻元件改为二极管，试问叠加性还成立吗？为什么？答：不成立。

二极管是非线性元件，叠加性不适用于非线性电路（由实验数据二可知）。

实验五电压源、电流源及其电源等效变换表5－1 电压源（恒压源）外特性数据表5－2 实际电压源外特性数据表5－3 理想电流源与实际电流源外特性数据图（a ）计算)(6.117SSS mA R U I ==图（b ）测得Is=123Ma1． 电压源的输出端为什么不允许短路？电流源的输出端为什么不允许开路？答：电压源内阻很小，若输出端短路会使电路中的电流无穷大；电流源内阻很大，若输出端开路会使加在电源两端的电压无穷大，两种情况都会使电源烧毁。

2． 说明电压源和电流源的特性，其输出是否在任何负载下能保持恒值？答：电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性； 电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性； 其输出在任何负载下能保持恒值。

3． 实际电压源与实际电流源的外特性为什么呈下降变化趋势，下降的快慢受哪个参数影响？ 答：实际电压源与实际电流源都是存在内阻的，实际电压源其端电压U 随输出电流I 增大而降低，实际电流源其输出电流I 随端电压U 增大而减小，因此都是呈下降变化趋势。

下降快慢受内阻R S 影响。

4．实际电压源与实际电流源等效变换的条件是什么？所谓‘等效’是对谁而言？电压源与电流源能否等效变换？答：实际电压源与实际电流源等效变换的条件为： （1）实际电压源与实际电流源的内阻均为RS ； （2）满足S S S R I U =。

电子技术基础实验报告

电子技术基础实验报告

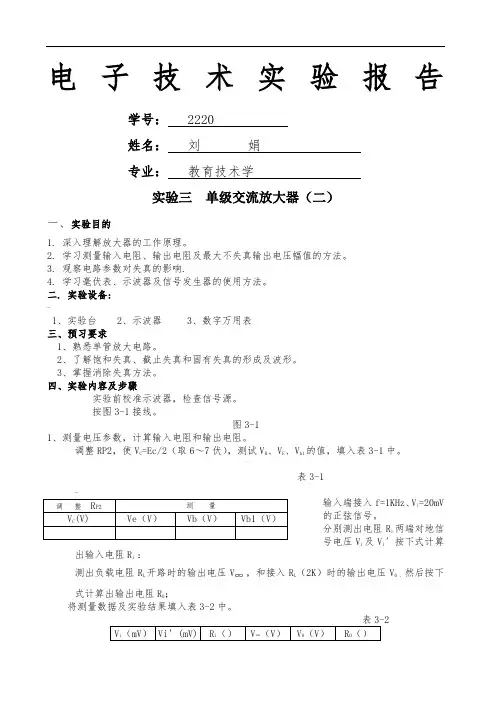

电子技术实验报告学号： 2220姓名：刘娟专业：教育技术学实验三单级交流放大器（二）一、实验目的1. 深入理解放大器的工作原理。
