在具体工程施工图中必须写明以下与平法施工图密切相关的内容
1.注明说选用的平法标准图的图集号。（首页）
2.写明混凝土结构的设计使用年限。（首页）
3.抗震设计时写明抗震设防烈度及抗震等级；非抗震设计时也应注明。（首页）
4.写明各类构件在不同部位选用的混凝土的强度等级和钢筋级别。当采用机械锚固时应指定机械锚固的具体形式、必要的构件尺寸已经质量要求。（首页、具体图纸上）
5.当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。当未写明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工。某些节点要求设计者必须写明在何部位选用何种构造做法，如：非框架梁（板）的上部纵筋在端支座的锚固（需注明“设计铰接”或“充分利用钢筋的抗拉强度时”）等等。
6.写明柱（包括墙柱）纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的连接形式及有关要求。必要时，尚应注明对接头的性能要求。轴心受拉及小偏心受拉的纵向受力钢筋不得采用绑扎搭接，设计者应在图纸中注明。（首页、具体图纸上）
7.写明结构不同部位的环境类别。（首页）
8.写明上部结构的嵌固部位位置。（首页）
9.设置后浇带时，注明后浇带的位置、浇筑时间和后浇混凝土的强度等级以及其他特殊要求。（首页、具体图纸上）
10.当具体工程需要对标准构造详图做局部变更时，应注明变更的具体内容。（具体图纸上）
11.具体工程有特殊要求时，应另加说明。
针对图集：11G101-1
2011年8月30日
2018/10/23 湖南东方建设股份有限公司 1 G101平法钢筋构造 学习交流 湖南东方建设股份有限公司 2014年5月
2018/10/23 湖南东方建设股份有限公司 2 四、现浇混凝土板式楼梯 •1、楼梯类型 •2、标准构造详图 2018/10/23 湖南东方建设股份有限公司 3 四、现浇混凝土板式楼梯 •1、楼梯类型 特点 楼梯类型 截面特征 示意图 一段带上下支座的样板 AT 踏步+支座 BT 踏步+支座+低端平台 CT 踏步+支座+高端平台 DT 踏步+支座+低端平台+高端平台 ET 低位踏步+中位平台+高位踏步 两跑踏步及楼层和层间平板 FT 层间及楼层平板均三边支撑 GT 层间平板单边支撑，楼层平台三边支撑 HT 层间平板三边支承，踏步单边支承
2018/10/23 湖南东方建设股份有限公司 4 四、现浇混凝土板式楼梯 特点 楼梯类型 截面特征 示意图 低端滑动支座在梯梁上；双层双向配筋 ATa 低端滑动支座在梯梁挑板上；双层双向配筋 ATb 梯板两端支承在梯梁上；板厚不宜小于140mm，双层双向配筋，且配箍筋；参与抗震计算 ATc
2018/10/23 湖南东方建设股份有限公司 5 四、现浇混凝土板式楼梯 AT BT
2018/10/23 湖南东方建设股份有限公司 6 四、现浇混凝土板式楼梯 CT DT
2018/10/23 湖南东方建设股份有限公司 7 四、现浇混凝土板式楼梯 ET型
2018/10/23 湖南东方建设股份有限公司 8 四、现浇混凝土板式楼梯 FT型
2018/10/23 湖南东方建设股份有限公司 9 四、现浇混凝土板式楼梯 GT型
2018/10/23 湖南东方建设股份有限公司 10 四、现浇混凝土板式楼梯 HT型
2018/10/23 湖南东方建设股份有限公司 11 四、现浇混凝土板式楼梯
2018/10/23 湖南东方建设股份有限公司 12 四、现浇混凝土板式楼梯 •2、构造详图 梯板上部纵向钢筋在端支座的锚固要求： 设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度不小于0.35lab,弯折段长度15d； 充分利用钢筋抗拉强度时，直段伸至端支座对边后弯折，且平直段长度不小于0.6lab，弯折段长度15d。 设计者应在平法施工图中注明采用何种构造。
1

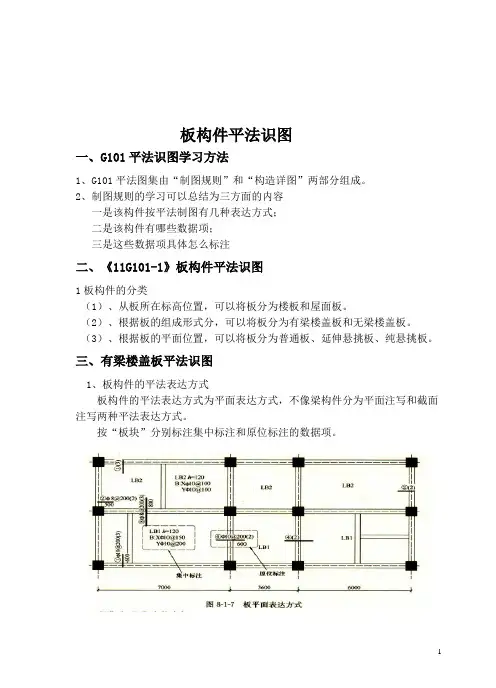

板构件平法识图
一、G101平法识图学习方法
1、G101平法图集由“制图规则”和“构造详图”两部分组成。
2、制图规则的学习可以总结为三方面的内容
一是该构件按平法制图有几种表达方式；
二是该构件有哪些数据项；
三是这些数据项具体怎么标注
二、《11G101-1》板构件平法识图
1板构件的分类
（1）、从板所在标高位置，可以将板分为楼板和屋面板。
（2）、根据板的组成形式分，可以将板分为有梁楼盖板和无梁楼盖板。
（3）、根据板的平面位置，可以将板分为普通板、延伸悬挑板、纯悬挑板。
三、有梁楼盖板平法识图
1、板构件的平法表达方式
板构件的平法表达方式为平面表达方式，不像梁构件分为平面注写和截面注写两种平法表达方式。
按“板块”分别标注集中标注和原位标注的数据项。
2
X和Y向的确定
量向轴网正交布置时，图面从左至右为X向，从下至上为Y向；轴网向心布置时，切向为X向，径向为Y向。
四、集中标注识图
普通楼盖，两向（X和Y两个方向）均以一跨为一块板；密肋形楼盖，两向主梁一跨为一块板。
1、集中标注的内容
3
2、板编号识图
LB：楼板 WB：屋面板 XB纯悬挑板
五、原位标注识图
1、认识有梁楼盖板原位标注
2、“连续布置的跨数”识图
课堂小结：1、G101平法识图学习方法；
2、有梁楼盖板平法识图；
新手必读一周学会平法解析
新规范保护层厚度变化及箍筋计算
根据我国对混凝土结构耐久性分析，并参考《混凝土结构计耐久性设计规范》从混凝土的碳化、脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋）的外缘计算混凝土保护层厚度。
11G平法规定保护层厚度以最外层钢筋外边缘至混凝土表面的距离。保护层厚度是以混凝土标号C25为基准编制的，当标号不大于C25时，厚度增加5mm。(P54页)
03G平法规定保护层厚度从最外侧纵筋外边缘到混凝土表面的距离。
11G箍筋公式：1#筋L=2*(b+h)-8bhc+2*1.9d+2max(10d,75)
03G箍筋公式：1#筋L=2*(b+h)-8bhc+2*1.9d+2max(10d,75) +8d
钢筋锚固
一、03G平法给出是受拉钢筋的最小锚固la和抗震锚固长度laE,并且规定锚固长度不得小于250。
二、11G平法给出受拉钢筋基本锚固lab和labE
1、设计规范8.3条中规定在任何情况下受拉钢筋的锚固长度不能小于最低限度（最小锚固长度），其数值不应小于0.6lab及200mm
2、为反映粗直径带肋钢筋相对肋高减小对锚固作用降低的影响，直径大于25mm的粗直径带肋钢筋的锚固长度应适当加大，乘以修正系数1.1
3、为反映环氧树脂钢筋涂层钢筋表面光滑对锚固的不利影响，其锚固长度应取系数1.25，这是通过实验以及国外一些标准确定的。
4、抗震锚固长度=非抗震锚固长度*抗震系数（一、二级抗震等级为1.15，三级抗震为1.05，四级抗震为1.0）
柱-嵌固部位
11G平法嵌固部位未确定：
（1）当无地下室时，同03G（基础顶面一个柱根）
（2）当有地下室时，在基础顶面可以不设嵌固部位（根据设计注明是否设置嵌固部位），只保留地下室顶面的嵌固部位P58
（3）P7第8条规定：设计需注明柱的嵌固部位位置
03G平法嵌固部位已确定：
