第五节 运动电荷在磁场中受到的力
1．如下图所示是磁感应强度B、正电荷速度v和磁场对电荷的作用力F三者方向的相互关系图(其中B垂直于F与v决定的平面，B、F、v两两垂直)．其中正确的是(
)
2．下列说法中正确的是( )
A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用
B．运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度一定为零
C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度
D．洛伦兹力对带电粒子不做功
3．如下图所示，在真空中，水平导线中有恒定电流I通过，导线的正下方有一质子初速度方向与电流方向相同，则质子可能的运动情况是( )
A．沿路径a运动 B．沿路径b运动
C．沿路径c运动 D．沿路径d运动
4．如下图所示是电视机显像管及其偏转线圈的示意图．电流方向如图所示，试判断正对读者而来的电子束将向哪边偏转( )
A．向上 B．向下
C．向左 D．向右
5．如右图为一“滤速器”装置的示意图．a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间．为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于纸面的方向加一匀强磁场，使所选电子仍能够沿水平直线OO′运动，由O′射出．不计重力作用．可能达到上述目的的办法是( )
A．使a板电势高于b板，磁场方向垂直纸面向里 B．使a板电势低于b板，磁场方向垂直纸面向里
C．使a板电势高于b板，磁场方向垂直纸面向外
D．使a板电势低于b板，磁场方向垂直纸面向外
6．带电油滴以水平速度v0垂直进入磁场，恰做匀速直线运动，如右图所示，若油滴质量为m，磁感应强度为B，则下述说法正确的是( )
A．油滴必带正电荷，电荷量为2mg/v0B
B．油滴必带负电荷，比荷q/m＝g/v0B
C．油滴必带正电荷，电荷量为mg/v0B

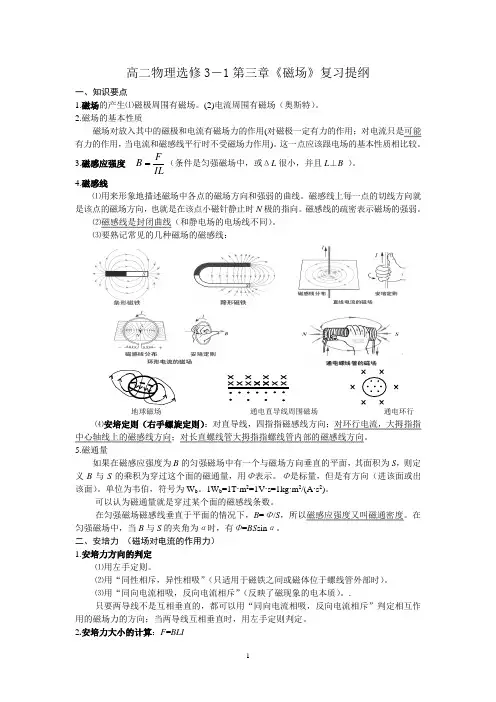

1 高二物理选修3－1第三章《磁场》复习提纲
一、知识要点
1.磁场的产生⑴磁极周围有磁场。(2)电流周围有磁场（奥斯特）。
2.磁场的基本性质
磁场对放入其中的磁极和电流有磁场力的作用(对磁极一定有力的作用；对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用)。这一点应该跟电场的基本性质相比较。
3.磁感应强度 ILFB（条件是匀强磁场中，或ΔL很小，并且L⊥B ）。
4.磁感线
⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N极的指向。磁感线的疏密表示磁场的强弱。
⑵磁感线是封闭曲线（和静电场的电场线不同）。
⑶要熟记常见的几种磁场的磁感线：
⑷安培定则（右手螺旋定则）：对直导线，四指指磁感线方向；对环行电流，大拇指指中心轴线上的磁感线方向；对长直螺线管大拇指指螺线管内部的磁感线方向。
5.磁通量
如果在磁感应强度为B的匀强磁场中有一个与磁场方向垂直的平面，其面积为S，则定义B与S的乘积为穿过这个面的磁通量，用Φ表示。Φ是标量，但是有方向（进该面或出该面）。单位为韦伯，符号为Wb。1Wb=1Tm2=1Vs=1kgm2/(As2)。
可以认为磁通量就是穿过某个面的磁感线条数。
在匀强磁场磁感线垂直于平面的情况下，B=Φ/S，所以磁感应强度又叫磁通密度。在匀强磁场中，当B与S的夹角为α时，有Φ=BSsinα。
二、安培力 （磁场对电流的作用力）
1.安培力方向的判定
⑴用左手定则。
⑵用“同性相斥，异性相吸”（只适用于磁铁之间或磁体位于螺线管外部时）。
⑶用“同向电流相吸，反向电流相斥”（反映了磁现象的电本质）。.
只要两导线不是互相垂直的，都可以用“同向电流相吸，反向电流相斥”判定相互作用的磁场力的方向；当两导线互相垂直时，用左手定则判定。
2.安培力大小的计算：F=BLI 地球磁场 通电直导线周围磁场 通电环行 2 三、洛伦兹力

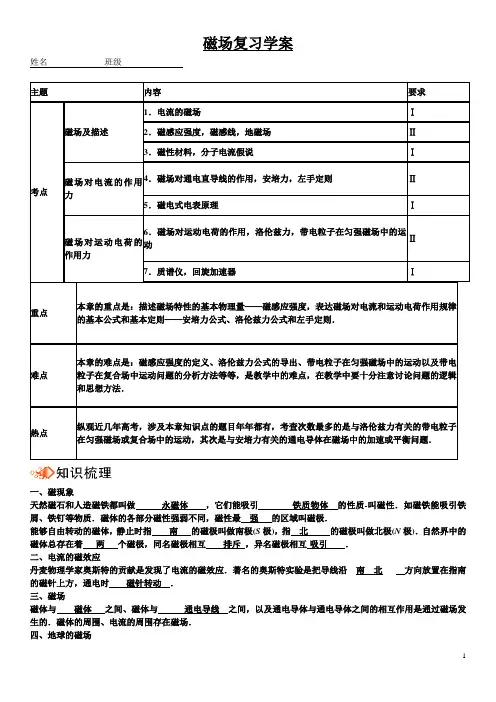

1 磁场复习学案
姓名 班级
主题 内容 要求
考点 磁场及描述
1．电流的磁场 Ⅰ
2．磁感应强度，磁感线，地磁场 Ⅱ
3．磁性材料，分子电流假说 Ⅰ
磁场对电流的作用力 4．磁场对通电直导线的作用，安培力，左手定则 Ⅱ
5．磁电式电表原理 Ⅰ
磁场对运动电荷的作用力 6．磁场对运动电荷的作用，洛伦兹力，带电粒子在匀强磁场中的运动 Ⅱ
7．质谱仪，回旋加速器 Ⅰ
重点 本章的重点是：描述磁场特性的基本物理量——磁感应强度，表达磁场对电流和运动电荷作用规律的基本公式和基本定则——安培力公式、洛伦兹力公式和左手定则．
难点 本章的难点是：磁感应强度的定义、洛伦兹力公式的导出、带电粒子在匀强磁场中的运动以及带电粒子在复合场中运动问题的分析方法等等，是教学中的难点，在教学中要十分注意讨论问题的逻辑和思想方法．
热点 纵观近几年高考，涉及本章知识点的题目年年都有，考查次数最多的是与洛伦兹力有关的带电粒子在匀强磁场或复合场中的运动，其次是与安培力有关的通电导体在磁场中的加速或平衡问题．
一、磁现象
天然磁石和人造磁铁都叫做 永磁体 ，它们能吸引 铁质物体 的性质-叫磁性．如磁铁能吸引铁屑、铁钉等物质．磁体的各部分磁性强弱不同，磁性最 强 的区域叫磁极．
能够自由转动的磁体，静止时指 南 的磁极叫做南极(S极)，指 北 的磁极叫做北极(N极)．自然界中的磁体总存在着 两 个磁极，同名磁极相互 排斥 ，异名磁极相互 吸引 ．
二、电流的磁效应
丹麦物理学家奥斯特的贡献是发现了电流的磁效应．著名的奥斯特实验是把导线沿 南 北 方向放置在指南的磁针上方，通电时 磁针转动 ．
三、磁场
磁体与 磁体 之间、磁体与 通电导线 之间，以及通电导体与通电导体之间的相互作用是通过磁场发生的．磁体的周围、电流的周围存在磁场．
运动电荷在磁场中受到的力 课后作业
一、选择题
考点一 洛伦兹力
1．大量的带电荷量均为＋q的粒子在匀强磁场中运动，下列说法中正确的是( )
A．只要速度大小相同，所受洛伦兹力就相同
B．如果把＋q改为－q，速度反向但大小不变，且与磁场方向不平行，则洛伦兹力的大小方向均不变
C．只要带电粒子在磁场中运动，它一定受到洛伦兹力作用
D．带电粒子受到的洛伦兹力越小，则该磁场的磁感应强度就越小
答案 B
解析 带电粒子在磁场中运动时受到的磁场力不仅与其速度的大小有关，还与其速度的方向有关，当速度方向与磁场方向在一条直线上时，不受磁场力作用，所以A、C、D错误；根据左手定则，不难判断B是正确的．
2．关于运动电荷和磁场的说法中，正确的是( )
A．运动电荷在某点不受洛伦兹力作用，这点的磁感应强度必为零
B．电荷的运动方向、磁感应强度方向和电荷所受洛伦兹力的方向一定两两互相垂直
C．电子射线垂直进入磁场发生偏转，这是因为洛伦兹力对电子做功的结果
D．电荷与磁场没有相对运动，电荷就一定不受磁场的作用力
答案 D
解析 运动电荷的速度方向如果和磁场方向平行，运动电荷不受洛伦兹力作用，所以A错误；电荷运动方向不一定垂直于磁感应强度方向，但洛伦兹力一定垂直于磁感应强度方向，故B错误；洛伦兹力对运动电荷不做功，所以C错误；只有运动的电荷在磁场中运动方向与磁场方向不平行才受磁场力作用，所以电荷与磁场没有相对运动，电荷就一定不受磁场的作用力，故D正确．
3．下列四副图关于各物理量方向间的关系中，正确的是( )
答案 B
解析 由左手定则可知，安培力的方向总是与磁感应强度的方向垂直，故A错误；磁场的方向向下，电流的方向向里，由左手定则可知安培力的方向向左，故B正确；由左手定则可知，洛伦兹力的方向总是与磁感应强度的方向垂直，应为垂直纸面向外，故C错误；通电螺线管内部产生的磁场的方向沿螺线管的轴线的方向，由题图D可知电荷运动的方向与磁感线的方向平行，不受洛伦兹力，故D错误．
