发电机保护试验

润海水电站发电机大修

发电机保护装置校验报告

人员：付兴文、邱忠全、资利

时间：2012年11月1日—2012年11月5日

编写： 邱忠全

初审： 陈 平

复审： 易 龙

欧阳海水电管理局修试部润海电站大修项目部

2012年11月7日

润海水电站发电机大修发电机保护校验报告 1 装置铭牌参数

产品型号 DGT801E 制造厂家 南京自动化股份有限公司

保护软件版本 801E 保护CRC D81F

2装置外观及结构检查

装置外观无破损，面板显示正常。各压板投、退自如，接触良好。装置各插件紧凑

3 绝缘及耐压检查

绝缘检查

屏内绝缘检查 测试结果（MΩ） 要求

屏内交、直流对地绝缘 1000V摇表，＞10 MΩ

屏内电流端子对地绝缘 1000V摇表，＞10 MΩ

屏内电压端子对地绝缘 1000V摇表，＞10 MΩ

屏内直流电源端子对地绝缘 1000V摇表，＞10 MΩ

屏内信号告警端子对地绝缘 1000V摇表，＞10 MΩ

出口回路对地绝缘 1000V摇表，＞10 MΩ

弱电回路对地绝缘 500V摇表，＞10 MΩ

屏内交、直流回路之间绝缘 1000V摇表，＞10 MΩ

各回路之间 1000V摇表，＞10 MΩ

屏内耐压试验

耐压内容 耐压结果

用2500V摇表对各回路摇测一分钟，无任何闪络现象

各回路耐压后，测量绝缘值与耐压前的绝缘值无明显变化

4装置特性检查 开入量检查

4.1.1压板开入检查

装置型号 开入量名称 CPUA状态 CPUB状态

1 发电机差动

2 发电机转子接地保护

3 发电机失磁

4 过负荷

5 励磁变过流

6 发电机负序过流

7 发电机3U0定子接地

8 发电机过电压

9 励磁变速断

10 复序记忆过流

4.1.2强电开入量检查

开入量名称 状态显示

灭磁开关辅助接点 正确

开出接点检查

4.2.1信号出口（不保持）回路检查

所有动作于信号的保护动作后，点亮相应的“报警”灯，并启动信号继电器及相应的报警继电器，报警信号接点均为瞬动接点。

序号 信号名称 检查结果 1 差动出口

2 TA断线

3 低压过流t1

4 低压过流t2

5 定子接地

6 过负荷

7 转子一点接地

8 灭磁开关联跳

9 过电压

10 失磁t1

11 失磁t2

12 TV断线

13 负序过流

14 逆功率

15 发电机差流越限

16 差动启动告警

17 装置故障

18 电源故障

19 总信号

4.2.2信号出口（保持）回路检查

所有动作于信号的保护动作后，启动信号继电器及相应的报警继电器，报警信号接点均为瞬动接点。 序号 信号名称 检查结果

1 差动出口

2 TA断线

3 低压过流t1

4 低压过流t2

5 定子接地

6 过负荷

7 转子一点接地

8 灭磁开关联跳

9 过电压

10 失磁t1

11 失磁t2

12 TV断线

13 负序过流

14 逆功率

15 发电机差流越限

16 差动启动告警

17 装置故障

18 电源故障

19 总信号

4.2.3跳闸输出接点检查

跳闸接点输出 序号 跳闸输出量名称 压板编号 结果

1 跳发电机开关 1XB

2 跳MK开关 2XB

3 关水导叶 3XB

5装置保护功能检查

发电机保护检查

5.1.1发电机差动启动值及速断值和动作时间检查（加入负序电压12V）

启动定值 Iq=

速断定值 Is=

相别 A相 B相 C相 差流越限

机端侧启动动作值（A）

中性点启动动作值（A）

动作时间（倍IDZ）(ms) -------------

机端实测速断动作值（A） -------------

中性点实测速断动作值 ------------- （A）

动作时间（倍IDZ）(ms) -------------

要求：误差≦±5%

5.1.2 比率制动特性检查

中性点侧电流（A）

机端侧电流（A）

IDZ(A)

IZ(A)

KS

中性点侧电流（A）

机端侧电流（A）

IDZ(A)

IZ(A)

KS

中性点侧电流（A）

机端侧电流（A） IDZ(A)

IZ(A)

KS

5.1.3 TA断线及负序电压检查（整定：U2=）

在机端A、B、C相电流输入回路中任加一相的电流，当电流值为时，TA断线指示灯亮，正确；又加入机端负序电压达到10V时，差动由TA断线转为出口跳闸，正确；任加一侧任意两相电流，当电流达到时差动保护出口跳闸，正确。

要求：误差≦±5%

低电压过流元件检查

5.2.1过流元件检查

定值：Ig =， t11= (跳闸)

相别 Ig(A) t11(S)

A

B

C

要求：误差≦±5%

低电压元件及保持电流时间检查（整定：U1=,t=6s）

在机端A、B、C相电流输入回路中任加一相的电流，当电流值为5A时，加线电压为额定电压，缓慢降低，直至发电机低压过流保护出口动作，实测电压值为U1=，保持电流时间t= 正确。

要求：误差≦±5% 零序电压定子接地保护检查

5.3.1零序电压定子接地定值检查

保护整定值 3U0g=, T=

3U0g动作实测值（V）

动作时间实测值(S)

要求：误差≦±5%（报警测试时间时加入倍定值）

5.3.2 TV断线闭锁逻辑检查

在发电机端TV开口三角电压端子侧加入基波电压，并超过整定值，出口亮灯；在发电机端TV加三相不平衡电压，使发TV断线信号，出口等熄灭，TV断线信号灯亮。

过电压保护检查

保护整定值 Ug1= V, T= S

保护动作实测值（V）

动作时间实测值（S）

要求：误差≦±5%（测试时间时加入倍定值）

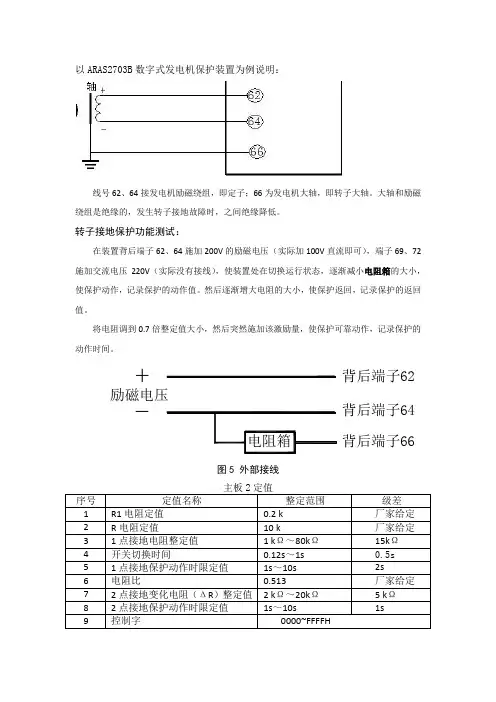

转子一点接地元件检查

保护整定值

保护动作实测值（KΩ）

动作时间实测值（S） 要求：误差≦±5%

发电机过负荷元件检查

保护整定值

实测A相动作值（A）

实测B相动作值（A）

实测C相动作值（A）

实测动作时间（S）

要求：误差≦±5%（测试时间时加入倍定值）

失磁元件检查

5.7.1主抗边界定值测试

整定 圆心Xc=

Φ扫描角度

边界阻抗Z(Ω)

要求：误差≦±5%（试验条件：固定电流2A，Φ为圆心至动作阻抗夹角）

5.7.2 TV断线逻辑测试

试验内容 试验现象 试验结论

保护运行在正常态，阻抗在阻抗圆，突然拔去一相输入 失磁保护不动作，TV断线信号灯亮 保护运行在正常态，阻抗在阻抗圆，突然拔去两相输入 失磁保护不动作，TV断线信号灯亮

保护运行在正常态，阻抗在阻抗圆，突然拔去三相输入 失磁保护不动作，TV断线信号灯亮

5.7.3 失磁保护动作时间测试

t1整定值（S）

实测时间（S）

T2整定值（S）

实测时间（S）

负序过流保护定值测试

保护整定值

实测电流值（A）

实测动作时间（S）

要求：误差≦±5%（测试时间时加入倍定值）

6试验结论

附表一：引用标准

序号 标准号 中文标准名

1 DL／T 587—2007 微机继电保护装置运行管理规程 2 DL／T 624—1997 继电保护微机型试验装置技术条件

3 DL／T 14285—2006 继电保护和安全自动装置技术规程

4 GB／T 7261—2008 继电保护和安全自动装置基本试验方法

附录二：试验仪器

名 称 型号规格 准确等级 出厂编号

（或单位编号） 仪表

检验日期

昂立计算机继电保护测试仪 4630G 200201

试验人： 验收人： 试验时间：
