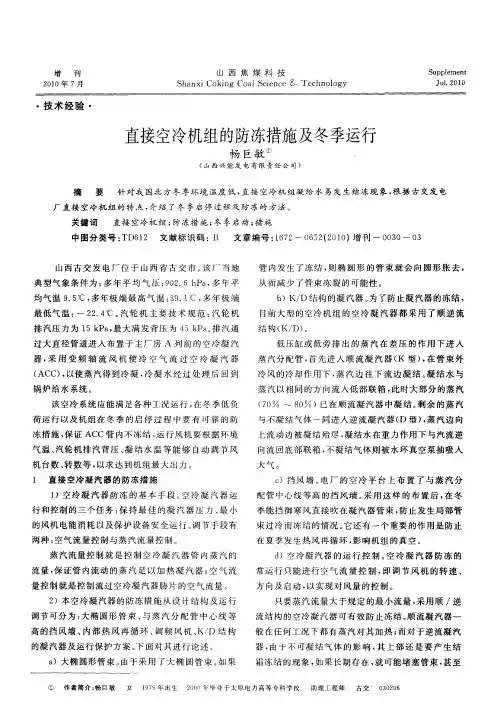

增 刊 ２０１０年７月 Ｓｕｐｐｌｅｍｅｎｔ Ｊｕ１．２Ｏｌｏ
・技术经验・
直接空冷机组的防冻措施及冬季运行
畅巨敏① ． （山西兴能发电有限责－Ｋ－＆司）
摘 要 针对我国北方冬季环境温度低，直接空冷机组凝给水易发生结冻现象，根据古交发电
厂直接空冷机组的特点，介绍了冬季启停过程及防冻的方法。 关键词 直接空冷机组；防冻措施；冬季启动；措施
中图分类号：ＴＤ６１２ 文献标识码：Ｂ 文章编号：ｌ６７２—０６５２（２０１０）增刊一００３０—０３
山西古交发电厂位于山西省古交市。该厂当地
典型气象条件为：多年平均气压：９０２．６ ｈＰａ，多年平
均气温９．５℃，多年极端最高气温：３９．１Ｃ，多年极端
最低气温：一２２．４℃。汽轮机主要技术规范：汽轮机 排汽压力为１５ ｋＰａ，最大满发背压为４５ ｋＰａ。排汽通
过大直径管道进人布置于主厂房Ａ列前的空冷凝汽
器，采用变频轴流风机使冷空气流过空冷凝汽器
（ＡＣＣ），以使蒸汽得到冷凝，冷凝水经过处理后回到
锅炉给水系统。 该空冷系统应能满足各种工况运行，在冬季低负
荷运行以及机组在冬季的启停过程中要有可靠的防
冻措施，保证ＡＣＣ管内不冻结，运行风机要根据环境
气温、汽轮机排汽背压、凝结水温等能够自动调节风 机台数、转数等，以求达到机组最大出力。
ｌ 直接空冷凝汽器的防冻措施 １）空冷凝汽器防冻的基本手段。空冷凝汽器运
行和控制的三个任务：保持最佳的凝汽器压力、最小
的风机电能消耗以及保护设备安全运行。调节手段有
两种：空气流量控制与蒸汽流量控制。
蒸汽流量控制就是控制空冷凝汽器管内蒸汽的 流量，保证管内流动的蒸汽足以加热凝汽器；空气流
量控制就是控制流过空冷凝汽器胁片的空气流量。
２）本空冷凝汽器的防冻措施从设计结构及运行
调节可分为：大椭圆形管束、与蒸汽分配管中心线等 高的挡风墙、内部热风再循环、调频风机、Ｋ／Ｄ结构
的凝汽器及运行保护方案。下面对其进行论述。

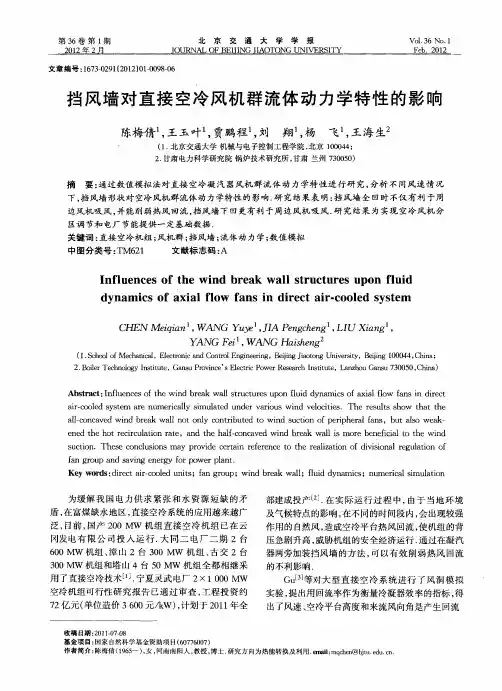

第３６卷第１期 ２０１２年２月 北京交通大学学报 ０Ｉ ＪＲＮＡＬ ０Ｆ ＢＥＩｌＩＮＧ ＩＩＡ０Ｔ０ＮＧ ＵＮＩＶＥＲＳＩＴＹ Ｖｏ１．３６ Ｎｏ．１ Ｆｅｂ．２０１２
文章编号：１６７３—０２９１【２０１２）０１—００９８—０６
挡风墙对直接空冷风机群流体动力学特性的影响
陈梅倩 ，王玉叶 ，贾鹏程 ，刘 翔 ，杨 飞 ，王海生２
（１．北京交通大学机械与电子控制工程学院，北京１０００４４； ２．甘肃电力科学研究院锅炉技术研究所，甘肃兰州７３００５０）
摘要：通过数值模拟法对直接空冷凝汽器风机群流体动力学特性进行研究，分析不同风速情况
下，挡风墙形状对空冷风机群流体动力学特性的影响．研究结果表明：挡风墙全凹时不仅有利于周
边风机吸风，并能削弱热风回流，挡风墙下凹更有利于周边风机吸风．研究结果为实现空冷风机分
区调节和电厂节能提供一定基础数据．
关键词：直接空冷机组；风机群；挡风墙；流体动力学；数值模拟
中图分类号：ＴＭ６２１ 文献标志码：Ａ
Ｉｎｆｌｕｅｎｃｅｓ ｏｆ ｔｈｅ ｗｉｎｄ ｂｒｅａｋ ｗａｌｌ ｓｔｒｕｃｔｕｒｅｓ ｕｐｏｎ ｆｌｕｉｄ
ｄｙｎａｍｉｃｓ ｏｆ ａｘｉａｌ ｆｌｏｗ ｆａｎｓ ｉｎ ｄｉｒｅｃｔ ａｉｒ－ｃｏｏｌｅｄ ｓｙｓｔｅｍ
ＣＨＥＮ Ｍｅｉｑｉａｎ ，ＷＡＮＧ Ｙｕｙｅ ，ＪＩＡ Ｐｅｎｇｃｈｅｎｇ ，ＬＪＵ Ｘｉａｎｇ ，
ＹＡＮＧ Ｆｅｉ ，ＷＡＮＧ Ｈａｉｓｈｅｎｇ
（１．Ｓｃｈｏｏｌ ｏｆ Ｍｅｃｈａｎｉｃａｌ，Ｅｌｅｃｔｒｏｎｉｃ ａｎｄ Ｃｏｎｔｒｏｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｂｅｉｊｉｎｇ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ １０００４４，Ｃｈｉｎａ； ２．Ｂｏｉｌｅｒ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｓｔｉｔｕｔｅ，Ｇａｎｓｕ Ｐｒｏｖｉｎｃｅ’Ｓ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｌａｎｚｈｏｕ Ｇａｎｓｕ ７３００５０，Ｃｈｉｎａ）

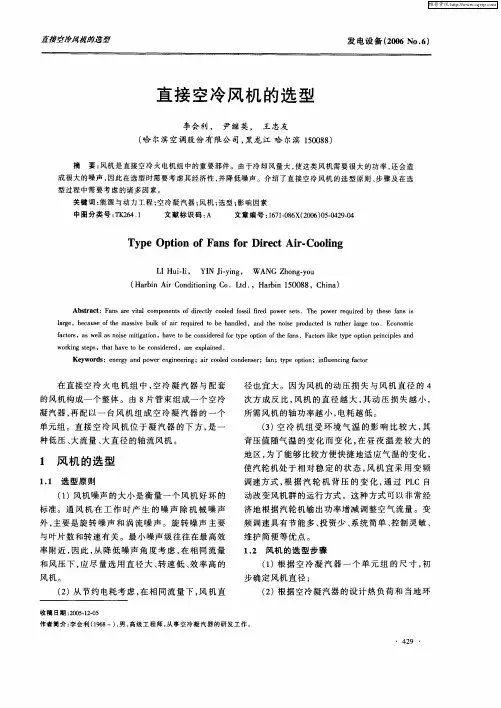

直接空冷风视的选型 发电设备（２００６ Ｎｏ．６）
直接空冷风机的选型
李会利， 尹继英， 王忠友 （哈尔滨空调股份有限公司，黑龙江哈尔滨１５００８８） 摘要：风机是直接空冷火电机组中的重要部件。由于冷却风量大，使这类风机需要很大的功率，还会造 成很大的噪声，因此在选型时需要考虑其经济性，并降低噪声。介绍了直接空冷风机的选型原则、步骤及在选 型过程中需要考虑的诸多因素。 关键词：能源与动力工程；空冷凝汽器；风机；选型；影响因素 中图分类号：ＴＫ２６４．１ 文献标识码：Ａ 文章编号：１６７１．０８６Ｘ（２００６）０５．０４２９．０４
Ｔｙｐｅ Ｏｐｔｉｏｎ ｏｆ Ｆａｎｓ ｆｏｒ Ｄｉｒｅｃｔ Ａｉｒ－Ｃｏｏｌｉｎｇ
ＬＩ Ｈｕｉ—ｌｉ， ＹＩＮ ｊｉ—ｙｉｎｇ， ＷＡＮＧ Ｚｈｏｎｇ—ｙｏｕ （Ｈａｒｂｉｎ Ａｉｒ Ｃｏｎｄｉｔｉｏｎｉｎｇ Ｃｏ．Ｌｔｄ．，Ｈａｒｂｉｎ １ ５００８８，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｆａｎｓ ａｒｅ ｖｉｔａｌ ｃｏｍｐｏｎｅｎｔｓ ｏｆ ｄｉｒｅｃｔｌｙ ｃｏｏｌｅｄ ｆｏｓｓｉｌ ｆｉｒｅｄ ｐｏｗｅｒ ｓｅｔｓ．Ｔｈｅ ｐｏｗｅｒ ｒｅｑｕｉｒｅｄ ｂｙ ｔｈｅｓｅ ｆａｎｓ ｉｓ ｌａｒｇｅ，ｂｅｃａｕｓｅ ｏｆ ｔｈｅ ｍａｓｓｉｖｅ ｂｕｌｋ ｏｆ ａｉｒ ｒｅｑｕｉｒｅｄ ｔｏ ｂｅ ｈａｎｄｌｅｄ，ａｎｄ ｔｈｅ ｎｏｉｓｅ ｐｒｏｄｕｃｔｅｄ ｉｓ ｒａｔｈｅｒ ｌａｒｇｅ ｔｏｏ．Ｅｃｏｎｏｍｉｃ ｆａｃｔｏｒｓ，ａｓ ｗｅｌｌ ａｓ ｎｏｉｓｅ ｍｉｔｉｇａｔｉｏｎ，ｈａｖｅ ｔｏ ｂｅ ｃｏｎｓｉｄｅｒｅｄ ｆｏｒ ｔｙｐｅ ｏｐｔｉｏｎ ｏｆ ｔｈｅ ｆａｎｓ．Ｆａｃｔｏｒｓ ｌｉｋｅ ｔｙｐｅ ｏｐｔｉｏｎ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｗｏｒｋｉｎｇ ｓｔｅｐｓ，ｔｈａｔ ｈａｖｅ ｔｏ ｂｅ ｃｏｎｓｉｄｅｒｅｄ，ａｒｅ ｅｘｐｌａｉｎｅｄ． Ｋｅｙｗｏｒｄｓ：ｅｎｅｒｇｙ ａｎｄ ｐｏｗｅｒ ｅｎｇｉｎｅｅｒｉｎｇ；ａｉｒ ｃｏｏｌｅｄ ｃｏｎｄｅｎｓｅｒ；ｆａｎ；ｔｙｐｅ ｏｐｔｉｏｎ；ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒ 在直接空冷火电机组中，空冷凝汽器与配套 的风机构成一个整体。由８片管束组成一个空冷 凝汽器，再配以一台风机组成空冷凝汽器的一个 单元组。直接空冷风机位于凝汽器的下方，是一 种低压、大流量、大直径的轴流风机。 １风机的选型 １．１选型原则 （１）风机噪声的大小是衡量一个风机好坏的 标准。通风机在工作时产生的噪声除机械噪声 外，主要是旋转噪声和涡流噪声。旋转噪声主要 与叶片数和转速有关。最小噪声级往往在最高效 率附近，因此，从降低噪声角度考虑，在相同流量 和风压下，应尽量选用直径大、转速低、效率高的 风机。 （２）从节约电耗考虑，在相同流量下，风机直 径也宜大。因为风机的动压损失与风机直径的４ 次方成反比，风机的直径越大，其动压损失越小， 所需风机的轴功率越小，电耗越低。 （３）空冷机组受环境气温的影响比较大，其 背压值随气温的变化而变化，在昼夜温差较大的 地区，为了能够比较方便快捷地适应气温的变化， 使汽轮机处于相对稳定的状态，风机宜采用变频 调速方式，根据汽轮机背压的变化，通过ＰＬＣ自 动改变风机群的运行方式。这种方式可以非常经 济地根据汽轮机输出功率增减调整空气流量。变 频调速具有节能多、投资少、系统简单、控制灵敏、 维护简便等优点。 １．２风机的选型步骤 （１）根据空冷凝汽器一个单元组的尺寸，初 步确定风机直径； （２）根据空冷凝汽器的设计热负荷和当地环 收稿日期：２００５．１２．０５ 作者简介：李会利（１９６８一），男，高级工程师，从事空冷凝汽器的研发工作。

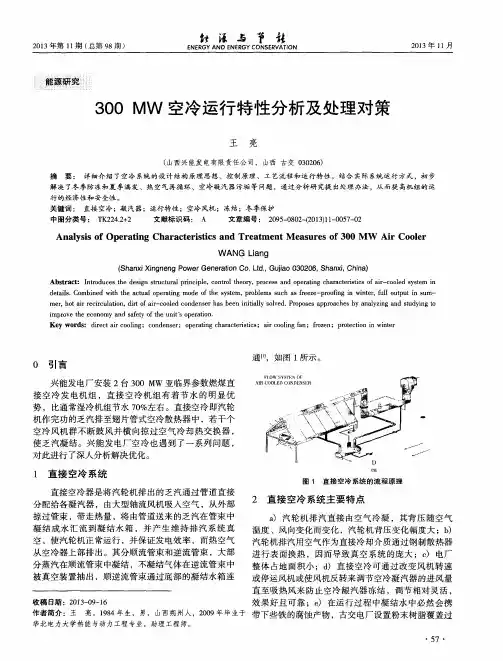

２０１３年第１１期（总第９８期） 红ｉｊ【．蓦； 钍 ＥＮＥＲＧＹ ＡＮＤ ＥＮＥＲＧＹ ＣＯＮＳ￡ＲＶＡＴ１０Ｎ ２０１３年１１月
专能源研究 ：：
３００ ＭＷ空冷运行特性分析及处理对策
王 亮
（山西兴能发电有限责任公司，山西古交０３０２０６）
摘要：详细介绍了空冷系统的设计结构原理思想、控制原理、工艺流程和运行特性，结合实际系统运行方式，初步 解决了冬季防冻和夏季满发、热空气再循环、空冷凝汽器污垢等问题，通过分析研究提出处理办法，从而提高机组的运 行的经济性和安全性。 关键词： 直接空冷；凝汽器；运行特性；空冷风机；冻结；冬季保护 中图分类号：ＴＫ２２４．２＋２ 文献标识码： Ａ 文章编号： ２０９５—０８０２～（２０１３）１ １－００５７—０２
Ａｎａｌｙｓｉｓ ｏｆ Ｏｐｅｒａｔｉｎｇ Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ａｎｄ Ｔｒｅａｔｍｅｎｔ Ｍｅａｓｕｒｅｓ ｏｆ ３００ ＭＷ Ａｉｒ Ｃｏｏｌｅｒ
ＷＡＮＧ Ｌｉａｎｇ
（Ｓｈａｎｘｉ Ｘｉｎｇｎｅｎｇ Ｐｏｗｅｒ Ｇｅｎｅｒａｔｉｏｎ Ｃｏ．Ｌｔｄ．，Ｇｕｊｉａｏ ０３０２０６，Ｓｈａｎｘｉ，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｄｅｓｉｇｎ ｓｔｒｕｃｔｕｒａｌ ｐｒｉｎｃｉｐｌｅ，ｃｏｎｔｒｏｌ ｔｈｅｏｒｙ，ｐｒｏｃｅｓｓ ａｎｄ ｏｐｅｒａｔｉｎｇ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ａｉｒ—ｃｏｏｌｅｄ ｓｙｓｔｅｍ ｉｎ ｄｅｔａｉｌｓ．Ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｔｈｅ ａｃｔｕａｌ ｏｐｅｒａｔｉｎｇ ｍｏｄｅ ｏｆ ｔｈｅ ｓｙｓｔｅｍ，ｐｒｏｂｌｅｍｓ ｓｕｃｈ ａｓ ｆｒｅｅｚｅ—ｐｒｏｏｆｉｎｇ ｉｎ ｗｉｎｔｅｒ，ｆｕｌｌ ｏｕｔｐｕｔ ｉｎ ｓｕｍ— ｍｅｔ，ｈｏｔ ａｉｒ ｒｅｃｉｒｃｕｌａｔｉｏｎ，ｄｉｒｔ ｏｆ ａｉｒ－ｃｏｏｌｅｄ ｃｏｎｄｅｎｓｅｒ ｈａｓ ｂｅｅｎ ｉｎｉｔｉａｌｌｙ ｓｏｌｖｅｄ．Ｐｒｏｐｏｓｅｓ ａｐｐｒｏａｃｈｅｓ ｂｙ ａｎａｌｙｚｉｎｇ ａｎｄ ｓｔｕｄｙｉｎｇ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ｅｃｏｎｏｍｙ ａｎｄ ｓａｆｅｔｙ ｏｆ ｔｈｅ ｕｎｉｔ＇ｓ ｏｐｅｒａｔｉｏｎ． Ｋｅｙ ｗｏｒｄｓ：ｄｉｒｅｃｔ ａｉｒ ｃｏｏｌｉｎｇ；ｃｏｎｄｅｎｓｅｒ；ｏｐｅｒａｔｉｎｇ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ；ａｉｒ ｃｏｏｌｉｎｇ ｆａｎ；ｆｒｏｚｅｎ；ｐｒｏｔｅｃｔｉｏｎ ｉｎ ｗｉｎｔｅｒ
