直接空冷与间接空冷

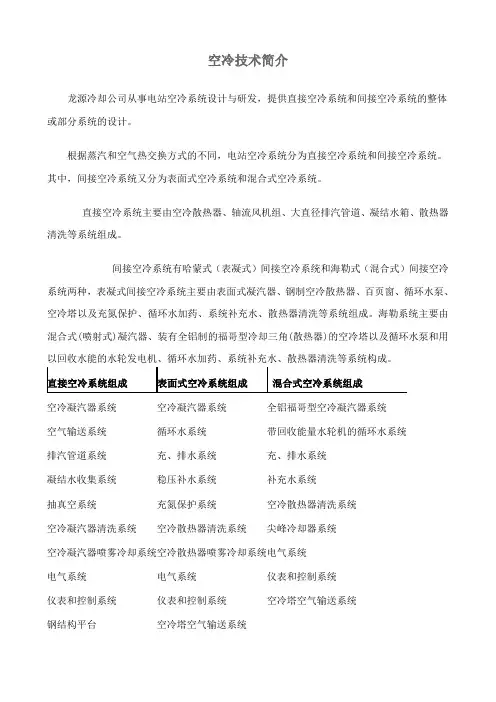

空冷技术简介
龙源冷却公司从事电站空冷系统设计与研发，提供直接空冷系统和间接空冷系统的整体或部分系统的设计。

根据蒸汽和空气热交换方式的不同，电站空冷系统分为直接空冷系统和间接空冷系统。

其中，间接空冷系统又分为表面式空冷系统和混合式空冷系统。

直接空冷系统主要由空冷散热器、轴流风机组、大直径排汽管道、凝结水箱、散热器清洗等系统组成。

间接空冷系统有哈蒙式（表凝式）间接空冷系统和海勒式（混合式）间接空冷系统两种，表凝式间接空冷系统主要由表面式凝汽器、钢制空冷散热器、百页窗、循环水泵、空冷塔以及充氮保护、循环水加药、系统补充水、散热器清洗等系统组成。

海勒系统主要由混合式(喷射式)凝汽器、装有全铝制的福哥型冷却三角(散热器)的空冷塔以及循环水泵和用以回收水能的水轮发电机、循环水加药、系统补充水、散热器清洗等系统构成。

空冷凝汽器系统空冷凝汽器系统全铝福哥型空冷凝汽器系统
空气输送系统循环水系统带回收能量水轮机的循环水系统
排汽管道系统充、排水系统充、排水系统
凝结水收集系统稳压补水系统补充水系统
抽真空系统充氮保护系统空冷散热器清洗系统
空冷凝汽器清洗系统空冷散热器清洗系统尖峰冷却器系统
空冷凝汽器喷雾冷却系统空冷散热器喷雾冷却系统电气系统
电气系统电气系统仪表和控制系统
仪表和控制系统仪表和控制系统空冷塔空气输送系统
钢结构平台空冷塔空气输送系统。

空冷系统简介我们电厂人49篇原创内容公众号空冷系统主要分为两种，间接空冷和直接空冷。

一、间接空气冷却系统1. 汽轮机做完功的乏汽与冷却水混合换热的间接空气冷却系统汽轮机做完功的乏汽排入混合式凝汽器中，与进入混合式凝汽器的冷却水（除盐水）混合，冷却水带走乏汽的热量。

乏汽遇到温度低的冷却水凝结成凝结水，部分凝结水与除盐水混合的水，用凝结水泵送至热力系统中进行循环。

绝大部分凝结水与除盐水混合的水用循环水泵送至间接冷却塔中的散热器内，由空气进行自然冷却，冷却后的水再次进入混合式凝汽器中进行循环。

2. 汽轮机做完功的乏汽与冷却水表面换热的间接空气冷却系统这种空冷系统与传统的湿冷系统相似，汽轮机做完功的乏汽排入表面式凝汽器中，乏汽流过凝汽器不锈钢管与管内流动的冷却水进行表面换热，乏汽冷凝后，用凝结水泵送至热力系统中进行循环。

管内流动的冷却水带走热量，通过循环泵升压后，送入间冷塔内的热水环管，通过热水环管将热水再送入间冷塔四周布置的空冷散热片中，双曲线的间冷塔通过自抽力，将塔外的冷空气抽入塔内，空气散热器中与空气对流换热。

温度降低的冷却水通过冷却水环管，重新进入凝汽器中冷却汽轮机排出的乏汽。

汽机人你用电，我用心。

只为传播有价值，有趣的知识。

5篇原创内容公众号3. 采用冷却剂的间接空冷系统利用低沸点的工质如氟利昂代替水作为中间冷却介质。

可以省去循环水泵，传热性能好。

二、直接空冷系统1. 原理汽轮机做完功的乏汽经排汽大管道送至布置在室外的空气凝汽器的空冷散热器中，由冷却风扇将空气送至空冷散热器外流动，冷却管内的排汽，使排汽凝结成水，冷凝的凝结水再由凝结水泵送至热力系统中进行循环。

新能源电力论坛新能源电力论坛公众号2. 直接空气冷却系统的组成直接空气冷却系统主要由排汽装置和室外的空冷岛组成。

排汽装置主要由大排汽管道、凝结水汇集联箱、热水井、热工仪表等组成。

空冷岛蒸汽分配管及空冷器散热器，凝结水、抽空气管道、空冷变频风机、空冷风机平台外、挡风墙及散热器清洗装置。

超临界直接与间接空冷方案对工程造价的影响及其经济性对比摘要：本文介绍超临界直接空冷机组和间接空冷机组的组成和特点，以本单位近期建设的两台660MW机组为例，重点介绍这两种空冷方案在初期投资上的区别以及在运行过程中经济性的对比。

关键词：超临界空冷系统；工程造价；经济性1引言随着我国经济的飞速发展，人们能电能的需求量不断增加，在我国的发电形式中，以燃煤为主的火力发电依然为我国的主要发电形式，而对汽轮机组的冷却方式中，传统的湿冷方式不仅需要消耗大量的水资源，而且消耗大量的燃煤和厂用电，更是加剧了对空气和水的污染，而且我国的水资源极其缺乏且分布不均，在严重缺水的地区的火电厂迫切需要寻找一种煤耗和水耗低、污染轻的汽轮机排汽冷却方式。

空冷机组是利用空气进行冷却的系统，与同等容量的湿冷机组相比，水量消耗只有湿冷机组的十分之一甚至更少，而燃煤消耗和厂用电消耗也更低，是目前火电厂中应用广泛且值得大力推广的冷却方式。

2超临界空冷系统简介2.1直接空冷系统直接空冷系统简言之就是将汽轮机排汽送入散热器中由空气直接进行冷却，通风方式多采用机械通风的方式，其组成主要有排汽装置、大排汽管道、空气凝汽器、风机组、凝结水系统、抽真空系统、清洗系统等。

其主要优点有设备少且结构简单、调节灵活、占地面积小、防冻性能高、冷却效率高；但是其稳定性和安全性差、煤耗较大、运行费用高、厂用电高、噪声污染大[1]。

2.2表凝式间接空冷系统此系统将汽轮机排汽在空气中冷却分为两部进行，一是排汽与冷却水在表面是凝汽器中进行热交换，二是冷却水与空气在空冷塔里进行热交换，其组成有表面是凝汽器与空冷塔，通常采用自然通风的方式。

其主要优点有煤耗低、稳定性高、水处理系统简单、无噪声污染，但是其占地面积大、防冻性能差、运行管理较为复杂、建设周期较长。

2.3混凝式间接空冷系统此系统由喷射式凝汽器和装有散热器的空冷塔组成，汽轮机排汽与冷却水在凝汽器中直接进行热交换，之后冷却水被送至空冷塔的散热器，与空气进行热交换冷却之后再被送入凝汽器进行下一个循环。

发电厂空冷技术1. 汽轮机做功后的乏汽，须经汽轮机凝气设备冷却为凝结水，染后由凝结水泵送至回热系统。

2. 汽轮机凝气设备的冷却方式主要分为湿式冷却系统（水冷系统）和干式冷却系统（空气冷却系统）两大类。

3. 发电厂空冷：发电厂采用翅片管式的空冷散热器，直接或间接用环境空气来冷凝汽轮机的排汽，称为发电厂空冷。

4. 直接空冷系统：汽轮机排气经粗大排气管道送至室外布置的空冷凝器器的翅片管束中，冷却空气在翅片管外流动将管内的排气凝结，得到的凝结水由凝结水泵送至回热系统。

5. 间接空冷系统可分为：具有混合式凝汽器的间接空冷系统、具有表面式凝汽器的间接空冷系统、采用冷却剂的间接空冷系统三种方式。

6. 风对空冷的影响：风速为2.5m/s 时，对散热器的冷却效果无影响；当风速大于4m/s 时，对散热器的冷却效果产生影响明显。

风速为5m/s 时对冷却效果的影响相当与环境温度升高2。

C ；风速为15m/s 时，对冷却效果的影响相当与环境温度升高14。

C 。

7. 风影响直接空冷凝器性能的主要因素有：空冷凝汽器平台通风形状；空冷凝汽器热排气出口离地面高度；风速大小及主风向；强风在空冷凝器器等周围均匀分布程度等。

8. 大气逆温层影响：大气逆温层是指从地面至高空的大气对流层，在通常境况下，每升高100m ，大气温度约降低0.6。

C ，离地面约高，大气温度越低。

9. 空冷凝汽器工作过程：汽轮机排气由排---配气管道送入主凝区，轴流风机强制冷空气在散热器翅片管外侧流过，将管内饱和蒸汽冷凝为凝结水，主凝区未凝结的剩余蒸汽通过凝结水联箱上部空间进入辅凝区继续凝结，不凝结的气体由抽真空系统排出，凝结水汇集于凝结水联箱，通过管道引入凝结水联箱后，再由凝结水泵送入回热系统。

10. 直接空冷系统的凝结水系统主要由：单元组凝结水联箱、凝结水箱、凝结水泵组及设备间的连接管道构成。

11. 排气系统的作用是：在机组启动时将汽、水管道系统和设备中沉积的空气抽掉，一边加快启动速度以及在正常运行时及时抽掉蒸汽、疏水中不凝结气体和泄露入真空系统的空气，以维持空冷凝汽器真空和减少对设备的腐蚀。

空冷系统简介1 空冷系统简介1.1 空冷技术方案介绍在火力发电厂中采用的空冷系统形式有：直接空冷系统、混凝式间接空冷系统、表凝式间接空冷系统。

直接空冷系统是将汽轮机排汽由管道送入称之为空冷凝汽器的钢制散热器中，直接由空气冷却。

混凝式空冷系统由于有水轮机和喷射式凝汽器等系统设备，设备多系统复杂，使得整套系统实行自动控制较难；而表凝式间接空冷系统与常规的湿冷系统比较接近，也是通过两次换热，以循环冷却水作为中间冷却介质，循环冷却水由水泵加压后，进入凝汽器冷却汽轮机排汽，热水进入自然通风冷却塔由空气冷却。

表凝式间接空冷系统与湿冷系统不同之处是在冷却塔内（外）布置着钢（铝）制散热器，热水与空气不接触，进行表面对流散热。

1.1.1 直接空冷系统直接空冷系统主要由排汽装置、大排汽管道（包括大直径膨胀节、大口径蝶阀等）、钢制空冷凝汽器、风机组（包括轴流风机、电动机、减速机、变频器等）、凝结水系统、抽真空系统（包括水环式真空泵）、清洗系统等设备构成。

空冷凝汽器布置在汽机房A列外的高架空冷平台上。

直接空冷系统是将汽轮机排出的乏汽，通过排汽管道引入钢制空冷凝汽器中，由环境空气直接将其冷却为凝结水，多采用机械通风方式。

其特点是：设备较少，系统简单，调节灵活，占地少，防冻性能好，冷却效率高；直接空冷受环境风的影响较大，运行费用较高，煤耗较大，风机群产生一定噪声污染，厂用电较高。

1.1.2 表凝式间接空冷系统表凝式间接空冷系统是指汽轮机排汽以水为中间介质，将排汽与空气之间的热交换分两次进行：一次为蒸汽与冷却水之间在表面式凝汽器中换热；一次为冷却水和空气在空冷塔里换热。

该系统主要由表面式凝汽器与空冷塔构成，采用自然通风方式。

表凝式间接空冷与直接空冷相比，其特点是：冬季运行背压较低，所以煤耗较低；由于采用了表面式凝汽器，循环冷却水和凝结水分成两个独立系统，其水质可按各自的水质标准和要求进行处理，使水处理系统简单、便于操作；表凝式间接空冷塔基本无噪声，满足环保要求；空冷塔占地大，冬季运行防冻性能较差。

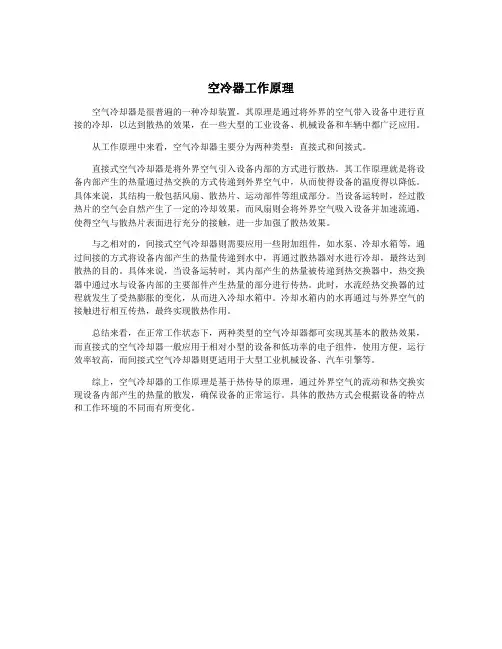

空冷器工作原理
空气冷却器是很普遍的一种冷却装置，其原理是通过将外界的空气带入设备中进行直接的冷却，以达到散热的效果，在一些大型的工业设备、机械设备和车辆中都广泛应用。

从工作原理中来看，空气冷却器主要分为两种类型：直接式和间接式。

直接式空气冷却器是将外界空气引入设备内部的方式进行散热。

其工作原理就是将设备内部产生的热量通过热交换的方式传递到外界空气中，从而使得设备的温度得以降低。

具体来说，其结构一般包括风扇、散热片、运动部件等组成部分。

当设备运转时，经过散热片的空气会自然产生了一定的冷却效果，而风扇则会将外界空气吸入设备并加速流通，使得空气与散热片表面进行充分的接触，进一步加强了散热效果。

与之相对的，间接式空气冷却器则需要应用一些附加组件，如水泵、冷却水箱等，通过间接的方式将设备内部产生的热量传递到水中，再通过散热器对水进行冷却，最终达到散热的目的。

具体来说，当设备运转时，其内部产生的热量被传递到热交换器中，热交换器中通过水与设备内部的主要部件产生热量的部分进行传热。

此时，水流经热交换器的过程就发生了受热膨胀的变化，从而进入冷却水箱中。

冷却水箱内的水再通过与外界空气的接触进行相互传热，最终实现散热作用。

总结来看，在正常工作状态下，两种类型的空气冷却器都可实现其基本的散热效果，而直接式的空气冷却器一般应用于相对小型的设备和低功率的电子组件，使用方便，运行效率较高，而间接式空气冷却器则更适用于大型工业机械设备、汽车引擎等。

综上，空气冷却器的工作原理是基于热传导的原理，通过外界空气的流动和热交换实现设备内部产生的热量的散发，确保设备的正常运行。

具体的散热方式会根据设备的特点和工作环境的不同而有所变化。

简介间接空冷系统，间接空冷系统指混合式凝汽器的间接空冷系统（海勒式间接空冷系统）和具有表面式凝汽器间接空冷系统（哈蒙式间接空冷系统）及其它。

(a)直接空冷系统——系利用机械通风使汽轮机排汽直接在翅片管式空冷凝汽器中凝结，一般由大管径排汽管道、空冷凝汽器、轴流冷却风机和凝结水泵等组成；(b)带表面式凝汽器的间接空冷系统——亦称哈蒙系统，由表面式凝汽器、空冷散热器、循环水泵以及充氮保护系统、循环水补充水系统、散热器清洗等系统与空冷塔构成。

该系统与常规的湿冷系统基本相仿，不同之处是用空冷塔代替湿冷塔，用密闭式循环冷却水系统代替敞开式循环冷却水系统，循环水采用除盐水。

2资料一、机械通风直接空冷系统（ACC）该系统亦称为ACC系统，它是指汽轮机的排汽直接用空气来冷凝，空气与蒸汽间进行热交换，其工艺流程为汽轮机排汽通过粗大的排气管道至室外的空冷凝汽器内，轴流冷却风机使空气流过冷却器外表面，将排汽冷凝成水，凝结水再经泵送回锅炉。

其优点有：⑴不需要冷却水等中间介质，初始温差大。

a* |& a⑵设备少，系统简单，占地面积少，系统的调节较灵活。

其缺点有：⑴真空系统庞大在系统出现泄漏不易查找漏点，易造成除氧器、凝结水溶氧超标。

⑵采取强制通风，厂用电量增加。

⑶采用大直径轴流风机噪声在85分贝左右，噪声大。

⑷受环境风影响大。

二、表面式间接空冷系统表面式凝汽器间接空冷系统的工艺流程为：循环水进入表面式凝汽器的水侧通过表面换热，冷却凝汽器汽侧的汽轮机排汽，受热后的循环水由循环水泵送至空冷塔，通过空冷散热器与空气进行表面换热，循环水被空气冷却后再返回凝汽器去冷却汽轮机排汽，构成了密闭循环。

带表面式凝汽器的间接空冷系统，与海勒式间接空冷系统所不同的是冷却水与汽轮机排汽不相混合，进行表面换热，这样可以满足大容量机组对锅炉给水水质较高的要求。

该系统与常规的湿冷系统基本相同，不同之处是用空冷塔代替湿冷塔，用不锈钢凝汽器代替铜管凝汽器，用除盐水代替循环水，用密闭式循环冷却水系统代替敞开式循环冷却水系统。

1.•直接空冷是干空冷系统概述式冷却（空冷）系统的一种方式，区别于间接空冷。

汽轮机排汽经过排汽管道直接送入散热器（空冷凝汽器）冷却后凝结成水，散热器的热量由管外流过的空气带走，这种系统叫直接空冷系统。

众所周知，我区以丰富的煤炭资源、广阔的土地资源，邻近北京及京、津、唐电网等诸多优势，被国家列为能源、电力生产基地。

但是由于我区水资源相对匮乏，以及国家要求建设内蒙古绿色生态防线的要求，走可持续发展的道路，节约用水、提高水资源利用率已成为新世纪内蒙电力工业发展的重大课题。

最近几年，国家审批的电场项目反复强调优先批准空冷机组，现在我区在建和准备建设的工程项目几乎全部为直接空冷机组，(国家政策导向)所以大力推广、应运空冷直接空冷技术迫在眉睫，也是大势所趋。

直接空冷机组特点：1．节水：全厂性耗水量可节约65%以上，即由1m3/GWh降到0。

3~0。

35 2．建厂条件：从已建成厂来看，不受限制，纬度高、低，气候干燥、湿润，厂址选择自由度大。

3．环抱性能：无冷却塔汽水蒸发，电厂周围无飘滴，废水排放可以达到0排放的要求。

4．维护费用：一空冷机组的维护费用低一些，为其30%。

单排管优点哈蒙公司生产的单排管散热器性能先进，防冻性好，由特殊工艺将蛇型铝翅片与钢管表面渗透致密结合，使散热性能大大提高，且比热镀锌钢翅片抗腐蚀性能好，结构强度高，用高压水冲洗，压差小，清洗效果好，不会对散热器产生损坏。

另外从环保考虑，由于不采用锌材料，不对土壤或周围环境产生污染。

国外应用发展情况电站使用直接空冷技术已有60多年的历史，期间经历了容量由小到大、技术逐渐成熟、应用地区逐步扩大的过程。

1938年，世界上第一台直接空冷机组安装于德国一个坑口电站，1.5W；1958年，意大利的Citta di Roma 电站2×36MW机组投运；1968年，西班牙Utrillas 燃煤电站160MW空冷机组投运；到目前为止，直接空冷机组超过800多台。

2024年电站空冷市场发展现状概述电站空冷是一种重要的热管理技术，用于冷却电力发电厂的热能产生。

空冷系统通过将空气作为冷却介质，从而替代传统的水冷系统。

电站空冷技术具有高效、节能、环保等特点，因此在全球范围内受到广泛关注和应用。

本文将深入研究电站空冷市场的发展现状。

电站空冷技术的类型电站空冷技术主要分为两种类型：直接空冷和间接空冷。

直接空冷直接空冷技术是将烟气直接排放到大气中，通过自然对流或强制对流来实现冷却。

它采用冷却塔或冷却风扇来增强空气流动，以确保烟气能够充分散热。

直接空冷技术具有简单、成本低、操作维护方便等优点，广泛应用于中小型电站。

间接空冷间接空冷技术是通过热交换器将烟气与冷却介质隔离，实现热能的传递。

常见的冷却介质包括水、空气和气体等。

间接空冷技术具有降低湿冷却系统中水的消耗、提高发电效率等优点，被广泛应用于大型发电厂。

2024年电站空冷市场发展现状电站空冷市场在过去几年里取得了显著的发展，并且有着广阔的前景。

市场规模根据市场研究报告，预计到2025年，全球电站空冷市场规模将达到XX亿美元，年均复合增长率约为X%。

亚太地区将成为最大的电站空冷市场，而中国和印度等新兴经济体在该地区的增长将主导市场增长。

增长驱动因素电站空冷市场的快速增长是由以下因素推动的：1.不断增长的能源需求：随着全球人口和工业的增长，对电力的需求不断增加，使得电站空冷技术得到更广泛的应用。

2.环保要求的提高：传统的水冷系统对水资源的消耗较大，而电站空冷技术能够显著减少水资源的利用，从而受到环保政策的支持。

3.高效发电需求：电站空冷技术可以提高发电效率，减少能源浪费，符合发电行业对于高效能的追求。

4.技术的不断进步：电站空冷技术在过去几年里得到了较大的发展，使得其性能和经济性得到了显著提高，更易于推广和应用。

市场竞争压力电站空冷市场存在着一定的竞争压力，主要来自以下几个方面：1.技术竞争：不同的电站空冷技术对比，性能和经济性等方面存在差异，不同厂商的产品技术水平差异也较大。

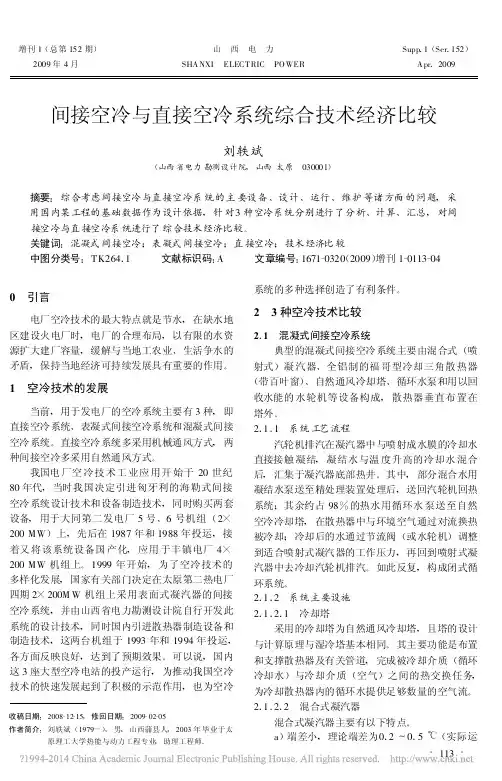

直接空冷机组与间接空冷机组的比较
通过对比国内600MW同类型机组直冷与间冷的对比，直接空冷比间接空冷煤耗高3～5g，同类型300MW机组借鉴以上对比直接空冷比间接空冷耗煤多1.5～2.5万吨，每年可高出煤耗费用为525～875万元（发电利用小时数按5000小时计算，煤价按350T／H计算）。

直接空冷特点：
1、直接空冷系统简单，设备少，控制系统也不复杂，所以运行调整比较简便。

采取了逆流凝汽器、由风机调节空气量等措施，而且空冷凝汽器管是大管径的椭圆管，在布置上使其不易积水，所以有利于防止冬天冻坏设备事故的发生。

2、直冷系统抽真空系统庞大，大型轴流风机多，所以检修维护工作量较大。

3、运行维护费用高。

4、直接空冷初投资较少。

间接空冷特点：
1、间接空冷系统可采用汽动给水泵方案，驱动给水泵汽轮机排汽直接进入冷凝器，百万千瓦耗水量约为0.125 m3/s.GW。

间接空冷系统比直接空冷系统节省约15%的水量，节约运营费用。

2、间接空冷系统的给水泵汽轮机排汽接入主机的空冷系统，
不需增加设备。

3、间接空冷系统噪音较低，一般能满足环保要求。

4、由于间接冷却系统的运行背压低于直接空冷系统，单位千瓦时煤耗较低，间接冷却系统其年发电效益高于直接空冷系统。

5、表凝式间冷系统由于增加了中间的冷却环节，所以系统较简单，操作较繁琐。

但设备维护量少，检修方便。

6、运行维护费用少。

7、表面式间接空冷初投资较大，比直接空冷多7251万元。

空冷系统介绍摘要：电厂采用空冷系统可以大幅度降低电厂耗水量，在节水方面有显著的效果，因而空冷机组得到了越夹越多的应用。

本文以2X3OOMW机组为例介绍了直接空冷系统及其控制;以2×2OOMW机组为例介绍了间接空冷系统及其控制。

一、概述空冷系统主要指汽轮机的排汽通过一定的装置被空气冷却为凝结水的系统，它与常规湿式冷却方式(简称湿冷系统)的主要区别是避免了循环冷却水在湿塔中直接与空气接触所带来的蒸发、风吹损失以及开式循环的排污损失，消除了蒸发热、水雾及排污水等对环境造成的污染。

由于空冷方式用空气直接冷却汽轮机排汽或用空气冷却循环水再间接冷却汽轮机排汽构成了密闭的系统，所以在理论上它没有循环冷却水的上述各种损失，从而使电厂的全厂总耗水量降低80%左右。

用于电厂机组末端冷却的空冷系统主要有直接空冷系统和间接空冷系统，间接空冷系统又分为带表面式凝汽器和带混合式凝汽器的两种系统。

三种空冷方式在国际上都得到广泛的应用，技术均成熟可靠，在国际上三种空冷方式单机容量均已达到600MW。

我国目前己有60OMW直冷机组投运，两种间冷方式在国内运行机组均为200MW。

采用空冷机组大大减少了电厂耗水，为水源的落实和项目的成立提供了便利条件。

特别对缺水地区，有着重要的意义。

内蒙古地区煤资源丰富，近几年投产的机组，基本都采用了空冷系统，而且大部分为直接空冷系统。

二、空冷系统2.1直接空冷系统电厂直接空冷系统是汽机的排汽直接用空气冷却，汽机排出的饱和蒸汽经排汽管道排至安置在室外的空冷凝汽器中，冷凝后的凝结水，经凝结水泵升压后送至汽机回热系统，最后送至锅炉。

电厂直接空冷系统主要包括以下系统:空冷凝汽器(ACC，Aircooledcondenser)，空气供给系统、汽轮机排汽管道系统、抽真空系统、空冷凝汽器清洗系统、空冷凝汽器平台及土建支撑。

蒸汽从汽轮机出来，经过蒸汽管道流向空冷凝汽器，由蒸汽分配管道间空冷冷凝器分配蒸汽。

1空冷系统简介空冷技术方案介绍在火力发电厂中采用的空冷系统形式有：直接空冷系统、混凝式间接空冷系统、表凝式间接空冷系统。

直接空冷系统是将汽轮机排汽由管道送入称之为空冷凝汽器的钢制散热器中，直接由空气冷却。

混凝式空冷系统由于有水轮机和喷射式凝汽器等系统设备，设备多系统复杂，使得整套系统实行自动控制较难；而表凝式间接空冷系统与常规的湿冷系统比较接近，也是通过两次换热，以循环冷却水作为中间冷却介质，循环冷却水由水泵加压后，进入凝汽器冷却汽轮机排汽，热水进入自然通风冷却塔由空气冷却。

表凝式间接空冷系统与湿冷系统不同之处是在冷却塔内（外）布置着钢（铝）制散热器，热水与空气不接触，进行表面对流散热。

1.1.1 直接空冷系统直接空冷系统主要由排汽装置、大排汽管道（包括大直径膨胀节、大口径蝶阀等）、钢制空冷凝汽器、风机组（包括轴流风机、电动机、减速机、变频器等）、凝结水系统、抽真空系统（包括水环式真空泵）、清洗系统等设备构成。

空冷凝汽器布置在汽机房A列外的高架空冷平台上。

直接空冷系统是将汽轮机排出的乏汽，通过排汽管道引入钢制空冷凝汽器中，由环境空气直接将其冷却为凝结水，多采用机械通风方式。

其特点是：设备较少，系统简单，调节灵活，占地少，防冻性能好，冷却效率高；直接空冷受环境风的影响较大，运行费用较高，煤耗较大，风机群产生一定噪声污染，厂用电较高。

1.1.2 表凝式间接空冷系统表凝式间接空冷系统是指汽轮机排汽以水为中间介质，将排汽与空气之间的热交换分两次进行：一次为蒸汽与冷却水之间在表面式凝汽器中换热；一次为冷却水和空气在空冷塔里换热。

该系统主要由表面式凝汽器与空冷塔构成，采用自然通风方式。

表凝式间接空冷与直接空冷相比，其特点是：冬季运行背压较低，所以煤耗较低；由于采用了表面式凝汽器，循环冷却水和凝结水分成两个独立系统，其水质可按各自的水质标准和要求进行处理，使水处理系统简单、便于操作；表凝式间接空冷塔基本无噪声，满足环保要求；空冷塔占地大，冬季运行防冻性能较差。

1）直接空冷系统特点目前国内、外已经运行的600MW级的直接空冷机组较多，其运行特点可归纳如下：a）汽轮机背压变动幅度大。

汽轮机排汽直接由空气冷凝，其背压随环境空气温度变化而变化，本电厂所处地区一年四季温差较大，要求汽轮机要有较宽的背压运行范围。

b）真空系统庞大。

汽轮机低压缸排汽通过大直径的管道引出，用空气作为冷却介质通过钢制散热器进行表面换热，冷凝排汽需要较大的冷却面积，导致真空系统容积庞大。

c）电厂整体占地面积小。

由于直接空冷凝汽器一般采用机械通风，而且布置在汽机房A列外高架平台上，平台下面仍可布置变压器、出线架构和空冷风机配电间等建构筑物，占地空间得到充分利用，使得电厂整体占地面积相对减少。

d）厂用电耗较高。

直接空冷系统所需空气由大直径的风机提供，2台1000MW机组整个空冷系统需要大直径轴流风机数量在160台左右，其能耗高于常规湿冷系统。

e）防冻措施灵活可靠。

直接空冷系统可通过改变风机转速、停运部分或全部风机来调节空冷凝汽器的进风量，或使风机反转吸取热风来防止系统冻结，调节相对灵活，效果好而且可靠。

f）给水泵采用汽动，为了达到电厂的耗水指标，汽泵的冷却需采用间接空冷，2台机组需要建设1座间接空冷塔。

2）间接空冷系统特点与直接空冷比较，间接空冷系统有以下特点：a）汽轮机背压变动幅度较小。

汽轮机排汽在凝汽器和空冷塔内通过水作为中间介质进行冷却，对环境温度变化的带来的影响产生了一定的抑制作用。

b）真空系统小。

汽轮机设有凝汽器，和湿冷机组相近，真空系统很小。

c）电厂整体占地面积大。

间接空冷塔为自然通风冷却，散热器全部布置在空冷塔内，塔的直径较大，占地面积较多，但是脱硫设施和烟囱可以布置在空冷塔内使得间接空冷系统占地相对减少，但总体占地还是大于直接空冷系统。

d）厂用电耗较低。

间接空冷塔为自然通风，与直接空冷系统比较虽然增加了循环水泵的电耗，但是与直接空冷系统风机的耗电比较，间接空冷系统总体电耗还是减少了。

直接空冷系统与海勒式间接空冷系统的比较田亚钊1,陈晓峰2(11国电电力大同发电有限责任公司,山西大同037043;21华北电力科学研究院有限责任公司,北京100045) 摘　要:空冷机组是“富煤少水”地区或干旱地区建设火力发电厂的最佳选择。

现简要介绍3种类型空冷系统的运行特性,对直接空冷系统和海勒式间接空冷系统进行了比较,提出了运行中存在的几个问题,如机组运行背压、真空严密性、防冻等,并对此提出了相关建议。

关键词:直接空冷系统;海勒式间接空冷系统;运行中图分类号:T K264.1 文献标识码:B 文章编号:100329171(2006)0120038204Co m par ison of D irect A ir Cool i ng System w ith HellerI nd irect Cool i ng SystemT ian Ya2zhao1,Chen X iao2feng2(1.Guodian D atong Pow er Generati on Co.L td.,D atong037043,Ch ina21N o rth Ch ina E lectric Pow er R esearch Institute Co.L td.,Beijing100045,Ch ina)Abstract:A ir coo ling unit is the best cho ice fo r therm al pow er p lant in area w h ich is rich in coal and poo r in w ater o r in drough t areas.T he operati on characteristics of th ree k inds of air coo ling system are p resented.A comparison w as m ade betw een direct air coo ling system and H eller indirect air coo ling system.P roblem s w ere po inted out such as backp ressure in unit operati on,vacuum tigh tness and anti2freezing,m eanw h ile suggesti on w as p ropo sed.Key words:direct air coo ling;H eller type indirect air coo ling system;operati on 国电电力大同发电有限责任公司2×600 MW空冷机组(7、8号机)是目前投入商业运营的单机容量最大的直接空冷机组,是作为国电电力大同第二发电厂(下称大同二电厂)的“二期工程”,由国电电力发展股份有限公司和北京国际投资公司投资兴建而成。
